带伺服轴承结构的监控云台摄像机安装支架

　　在安防监控、工业视觉检测、户外环境监测等场景中，云台摄像机的安装支架直接决定了设备的转动精度、负载稳定性以及长期运行的可靠性，这款采用伺服与轴承组合结构的安装支架，正是针对中低速高精度转动需求开发的支撑构件。从实际应用场景来看，这类支架既可以适配厂区周界监控的枪机、球机安装，也能搭载工业产线上的视觉检测相机，完成多角度的图像采集动作，部分户外气象监测点位也可通过该支架搭载观测相机，实现水平与俯仰方向的角度调整。

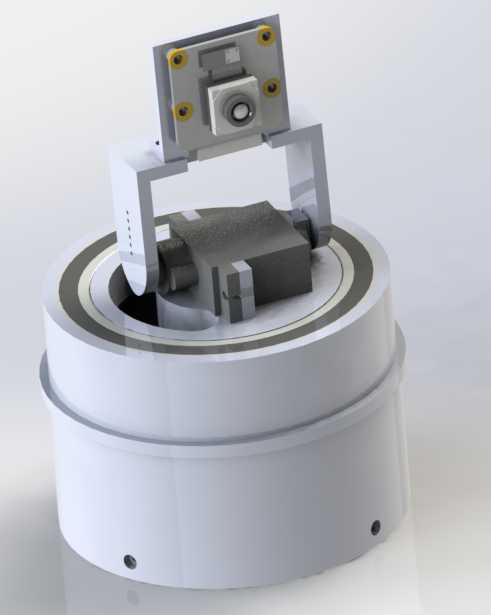

　　从结构功能层面拆解，这款支架的核心承载部分采用了分层式设计，底部的圆形基座作为整个构件的安装基准，底部预留的沉孔可直接通过膨胀螺栓或者机牙螺丝固定在墙面、立杆、设备机架等安装面上，基座内部集成了水平方向的转动支撑结构，采用交叉滚子轴承作为回转支撑件，相比普通的深沟球轴承组合，交叉滚子轴承可以同时承受轴向载荷、径向载荷以及倾覆力矩，即使搭载重量稍大的长焦相机或者带红外补光模块的摄像机，也不会出现转动卡滞或者基座晃动的问题，水平方向的转动由伺服组件驱动，可实现0.1度级别的角度控制精度，满足定点监控、轨迹巡航的角度控制需求。

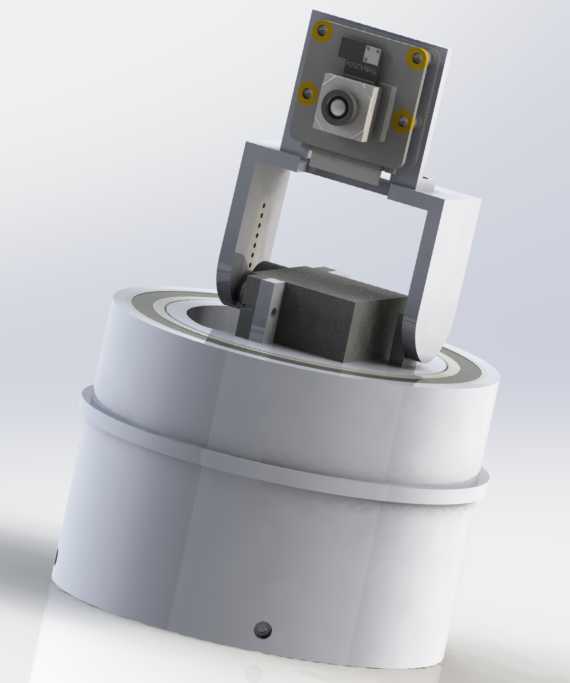

　　上部的俯仰承载架采用U型对称结构，两侧的支撑臂分别连接俯仰转动轴，其中一侧同样通过微型轴承做转动支撑，另一侧连接俯仰驱动的伺服输出端，相机安装板设置在U型架的中部位置，安装板上预留了四个呈矩形分布的安装孔位，孔位间距匹配主流监控摄像机、工业相机的标准安装孔距，不需要额外做转接板即可完成设备固定，安装板的背面设置了走线槽位，可将相机的电源线、信号线从支架内部的中空通道引出，避免线缆外露在转动过程中出现缠绕、磨损的问题。

　　在设计思路上，这款支架优先考虑了长期户外运行的防护需求，所有转动配合面都设置了密封圈槽，可加装橡胶密封圈阻挡粉尘、雨水进入轴承与传动部件内部，基座与U型架的材质选用了压铸铝合金，在保证结构强度的前提下尽可能降低整体重量，减少安装面的承载负荷，同时铝合金材质的表面可做阳极氧化处理，提升抗腐蚀能力，适配沿海、高湿、多粉尘的复杂使用环境。

　　关于安装边界的尺寸设计，底部基座的直径控制在常规监控立杆的顶部安装座适配范围内，不需要额外定制转接法兰即可直接安装，整体高度在满足转动行程的前提下做了压缩处理，避免支架过高导致风阻过大，在大风环境下出现抖动影响成像清晰度；水平转动的行程范围可根据使用需求设置为0-360度连续旋转，或者通过限位块限制转动角度，避免线缆过度扭转，俯仰方向的转动行程覆盖-90度到+90度区间，可满足垂直向下观测到水平向前观测的全角度覆盖需求。

　　从结构装配的角度来看，这款支架的所有零件都采用了模块化设计，轴承、伺服组件都选用了标准规格件，后期维护时不需要定制特殊配件即可完成易损件更换，转动副的配合公差按照IT7级精度控制，既保证转动过程无明显旷量，也不会因为公差过紧导致低温环境下转动卡滞；安装板的平面度控制在0.1mm以内，保证相机安装后不会出现平面倾斜，导致成像画面出现角度偏差。在实际选型使用时，可根据搭载相机的重量选择对应负载等级的伺服组件，常规版本可承载2kg以内的摄像设备，加大轴承与伺服功率的版本可承载5kg以内的重载设备，适配不同的使用需求。
