凹顶拇指抓握式推拉操作旋钮结构

　　在日常的设备运维、家具装配、小型工装调试场景里，这类带凹形顶面的推拉式旋钮，往往是容易被忽略但直接影响操作手感的小部件。很多做结构设计的同行在选型操作件的时候，容易只盯着螺纹规格、安装孔位这些硬参数，忽略了操作端的人机交互细节，最后做出来的设备要么推拉力反馈生硬，要么长时间操作硌手，反而拉低了整套机构的使用体验。

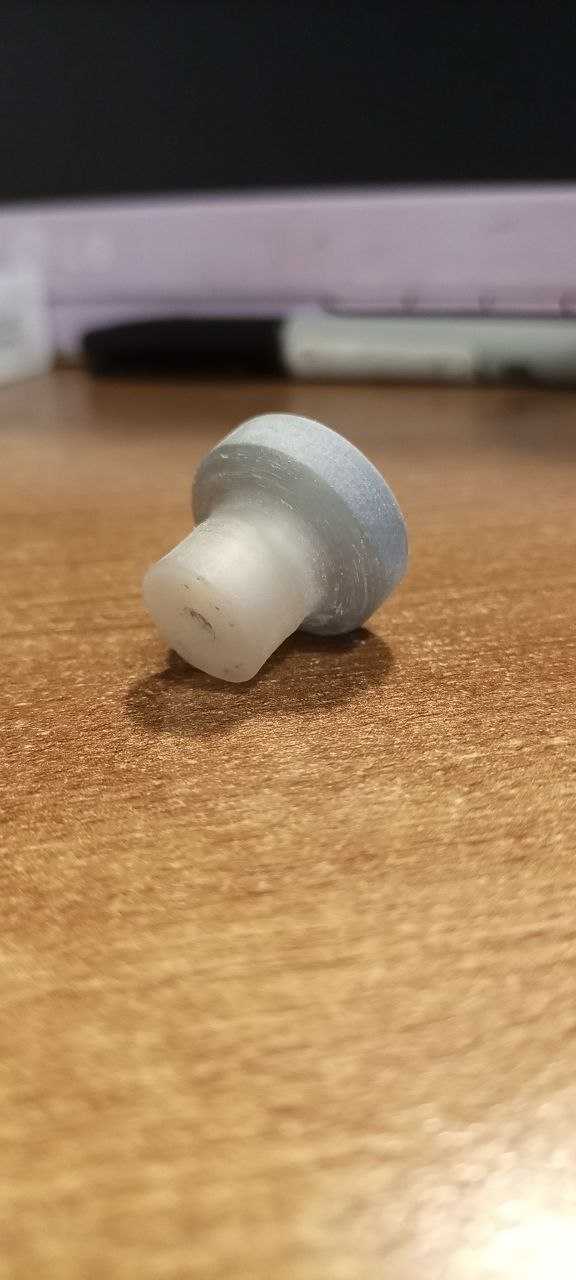

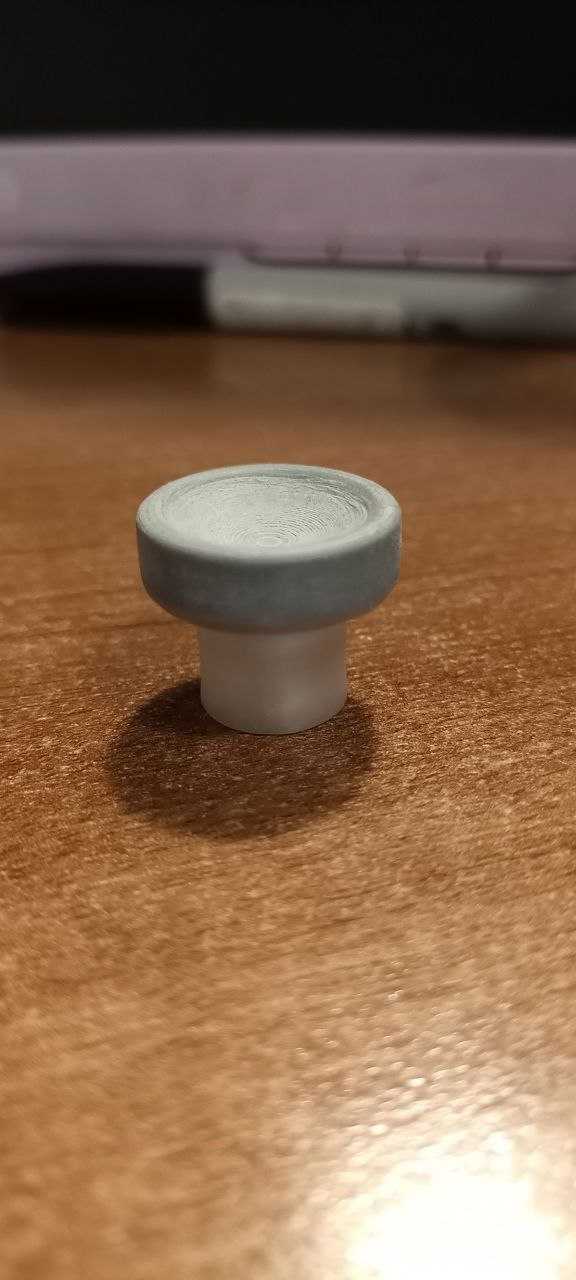

　　这款旋钮的核心设计逻辑，是围绕拇指推、拉两个动作的施力习惯做的结构优化。首先看顶部的凹形弧面，不是随便做的凹陷造型，而是匹配成年人拇指指腹的自然曲率，当操作者用拇指按压顶面做推动动作，或者勾住旋钮侧边做回拉动作的时候，指腹和旋钮顶面的接触面积比普通平顶面旋钮大30%左右，单位面积的压强更低，哪怕是需要频繁往复操作的工位，连续操作半小时以上也不会出现指腹压红、硌痛的问题。很多设备上的小型滑动定位机构，比如小型试验台的档位滑杆、家具抽屉的侧装锁止拨杆、电控柜内的小型隔离开关操作端，之前用的都是圆柱形或者平片式的捏钮，操作的时候要么需要用两个手指捏紧，要么施力方向容易偏斜，时间长了滑杆的导向套容易出现偏磨，反而缩短了机构的使用寿命。

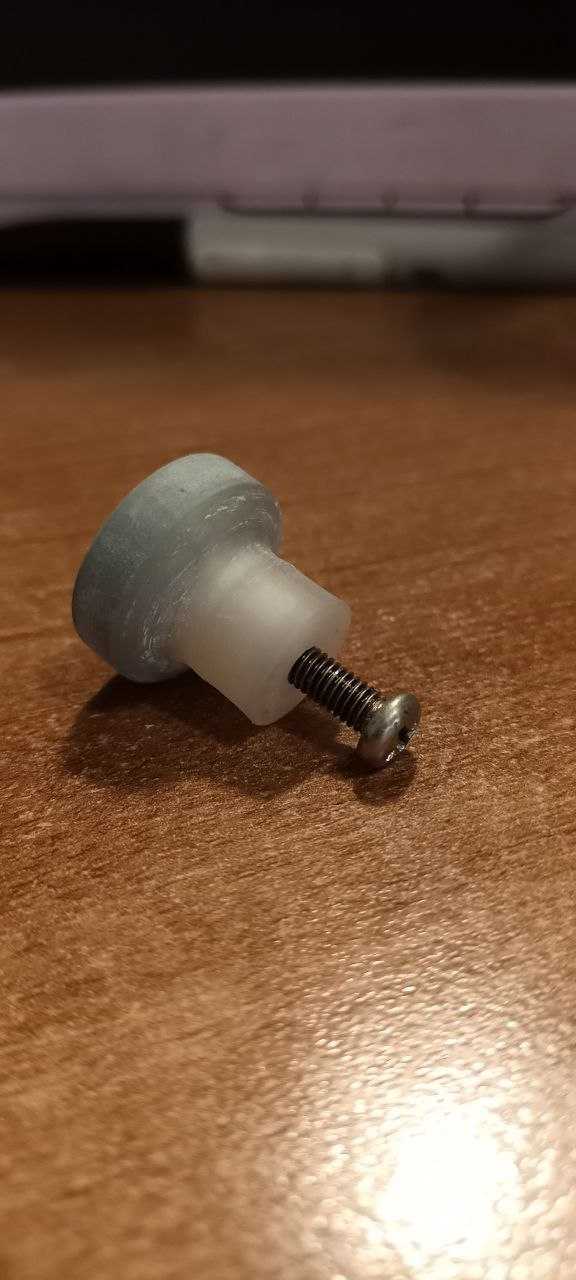

　　从安装边界来看，这款旋钮的主体直径为21mm，配套的连接螺纹规格为M4，这个尺寸组合是经过多场景验证的：M4的螺纹属于小型操作件的通用连接规格，不管是和金属滑杆端部的内螺纹孔配合，还是和塑料拨杆的预埋铜螺母配合，都不需要额外做转接结构，直接拧紧就能完成装配，螺纹旋合长度控制在6mm，既保证了连接强度，不会因为频繁推拉出现螺纹滑牙、旋钮脱落的问题，也不会因为螺纹过长导致安装的时候需要在滑杆端部钻太深的孔，降低加工成本。21mm的主体直径，刚好避开了安装空间局促的问题——很多小型滑动机构的安装面板厚度在1-2mm之间，旋钮底座和面板之间预留了0.5mm的安装间隙，安装的时候不需要额外加垫片，底座的平面度控制在0.1mm以内，拧紧之后不会出现歪斜，推拉的时候施力方向和滑杆轴线的同轴度能保持在0.2mm以内，有效降低滑杆导向副的侧向载荷。

　　再看整体的结构布局，旋钮的安装支座采用L型折弯结构，支座上预留了两个直径3.2mm的固定孔，孔距为16mm，可以直接用M3的螺丝固定在安装基板上，不管是金属板材的设备机架，还是木质的家具侧板，亦或是塑料材质的仪器外壳，都能直接适配，不需要重新设计固定孔位。支座和旋钮活动部分之间预留了1.2mm的活动间隙，往复推拉的行程控制在10mm，这个行程刚好覆盖了大多数小型锁止机构、档位切换机构的动作行程，不需要额外调整行程限位。活动部分和支座之间的导向面做了0.3mm的倒角，装配的时候不会出现卡滞，哪怕是注塑件存在一定的收缩公差，也能顺利装配到位，不需要二次修配。

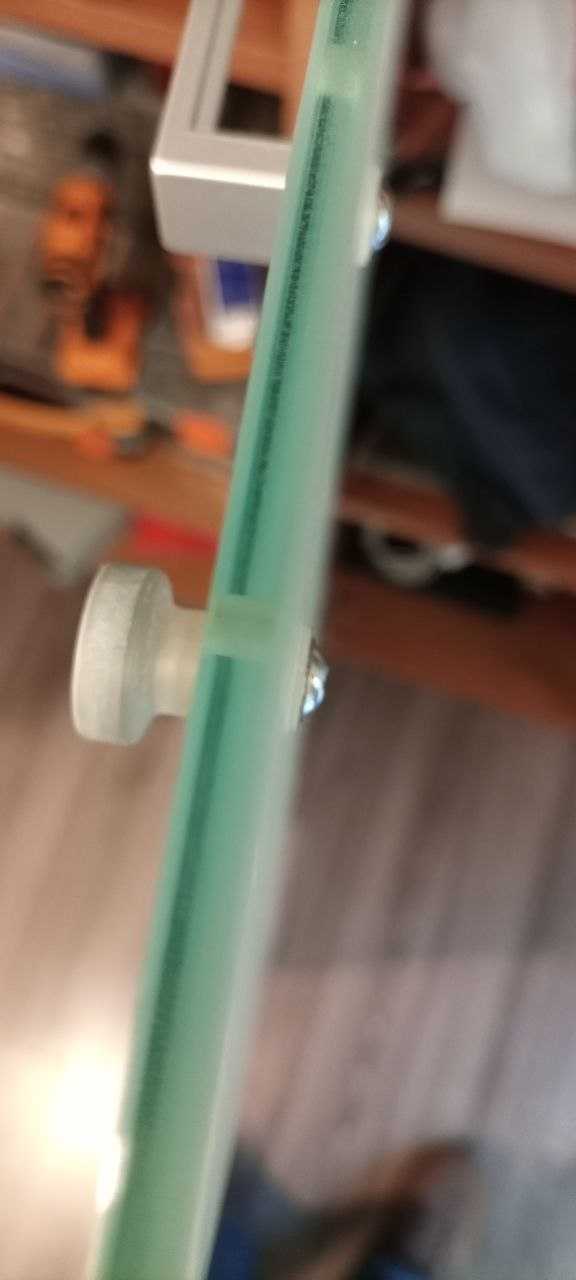

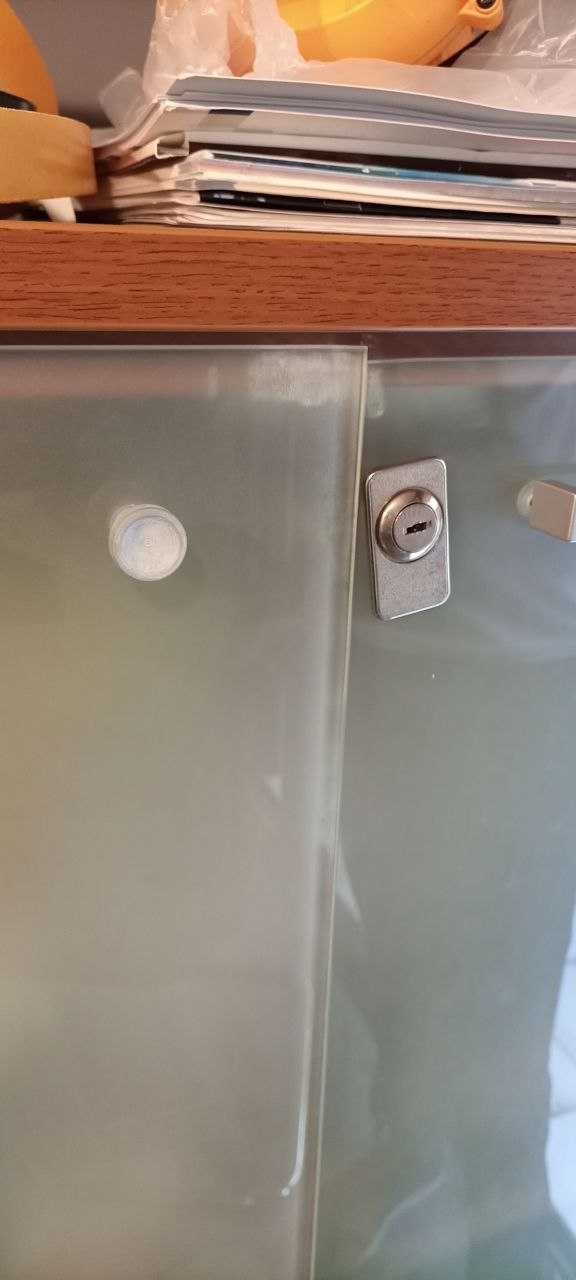

　　在实际应用场景里，这类旋钮的适配范围非常广：比如实验室小型通风柜的视窗高度定位滑销，用这款旋钮的话，操作者站在柜前单手就能完成视窗的高度锁定和释放，不需要侧身去拧侧边的锁紧螺丝；家用抽屉的侧装隐形锁，把这款旋钮装在抽屉侧板的内侧，伸手进去推拉就能完成锁止和解锁，不会破坏抽屉的正面外观；小型自动化设备上的手动调试拨杆，装上这款旋钮之后，调试人员单手就能快速切换手动/自动档位，操作反馈清晰，不会因为手上沾了少量切削液或者油污出现打滑的问题。

　　设计这类小操作件的时候，很多新手容易陷入“结构越复杂越好”的误区，要么加弹簧做自动回弹，要么做防滑滚花增加摩擦力，反而忽略了最基础的操作手感和安装通用性。这款旋钮没有多余的冗余结构，所有的造型都是为功能服务：凹形顶面服务于拇指操作的舒适度，L型支座服务于快速安装的需求，M4的螺纹和21mm的直径服务于跨场景的通用适配，活动间隙的控制服务于长期使用的耐磨性能。从三维建模的角度来说，建模的时候需要重点注意几个公差配合的位置：一是活动部分和支座导向槽的配合公差，选H8/f7的间隙配合，既保证活动顺畅，又不会出现旷量；二是顶部凹面的曲率半径，控制在12mm左右，刚好匹配大多数成年人的拇指指腹曲率；三是固定孔的位置度公差，控制在0.1mm以内，避免安装的时候出现孔位对不上的问题。

　　很多做非标设备设计的同行，在出BOM表选操作件的时候，往往会优先选标准件目录里的常规型号，但是常规型号的平顶面旋钮在推拉操作场景下的体验确实不好，这款旋钮的结构刚好填补了这个小细分场景的选型空白，不需要开模定制，直接就能用在大多数需要直线推拉操作的小型机构上，不管是做设备改造、家具五金配套，还是小型仪器的结构设计，都能直接套用这个结构，减少重复设计的工作量。在做装配验证的时候，只需要确认安装面的平面度不超过0.2mm，滑杆的轴线和旋钮推拉方向的同轴度不超过0.3mm，就能保证长期使用不卡滞，推拉的操作力控制在5-15N之间，符合大多数人手部操作的施力习惯，不会出现操作力太轻容易误碰、太重操作费力的问题。
