多规格圆柱电池收纳存储盒结构设计

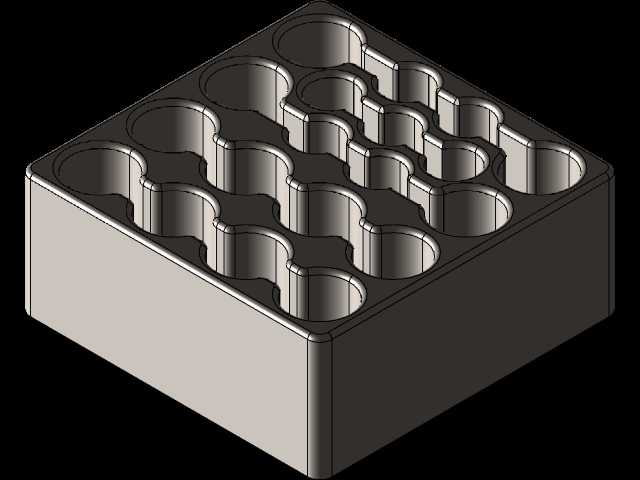

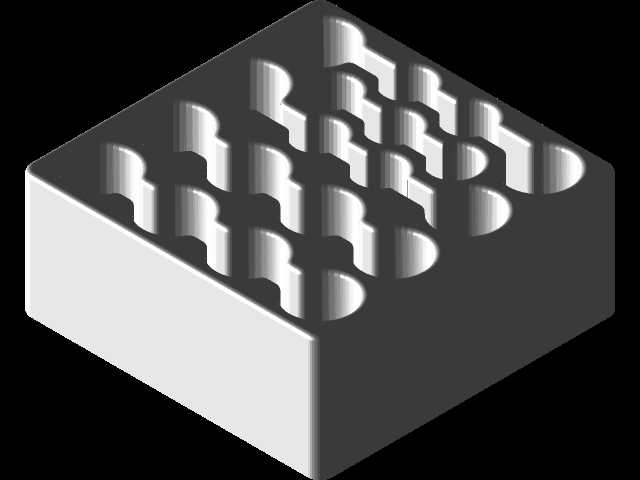

　　日常电子设备运维、小型电工维修作业、数码产品配件整理场景中，干电池的零散存放一直是容易被忽略的痛点——不同型号的AA、AAA电池混放容易造成正负极接触短路，随意堆放也会导致电池表面镀层磨损、漏液风险提升，专门的收纳结构能很好解决这类存储痛点。这款电池收纳盒的设计核心围绕多规格兼容存储展开，整体采用直筒式主体结构，没有多余的外置凸起，放置在工具柜、维修工作台抽屉中时不会与其他工具产生卡滞，也能适配多数常规工具格的内部尺寸。结构设计上，盒体预留了对应数量的电池卡位，可同时容纳10节AA型号电池与7节AAA型号电池，卡位的内径尺寸匹配对应电池的外径公差，放入后电池不会在盒内晃动窜动，每个卡位的深度覆盖电池整体长度，

　　避免电池端部外露受到磕碰。盒体的开合结构采用铁丝铰链方案，设计时特意选用直径1.6mm的16号铁丝作为铰链轴，单根铰链轴的裁切长度为48mm，一共需要3根同规格铁丝完成铰链装配，这种铰链结构没有复杂的注塑卡扣或金属合页配件，加工时仅需要在盒体开合边预留对应直径的轴孔即可，装配难度低，日常使用中如果铰链出现变形或磨损，也能快速裁切同规格铁丝完成替换，维护成本极低。尺寸设计阶段，充分考虑了桌面摆放与抽屉收纳的边界需求，盒体整体长宽高尺寸控制在91mm×91mm×59mm，这个尺寸既保证了内部有足够的空间排布17个电池卡位，又不会占用过多的工作台面空间，放在电工维修包内携带时，也不会因为体积过大挤占其他维修工具的存放位置。

　　盒体的壁厚设计兼顾了结构强度与材料成本，采用常规塑料注塑成型时，1.5mm的均匀壁厚就能满足日常使用的抗摔、抗挤压需求，不会因为轻微磕碰出现盒体开裂的问题。卡位之间的分隔筋厚度设置为1mm，既可以将不同电池完全隔开避免相互摩擦，也不会过多占用内部存储容积。从实际使用场景来看，这款收纳盒不仅适合家庭日常存放备用干电池，也适合上门维修的电工人员随身携带备用电池，还可以放置在学校实验室、电子生产车间的工位上，作为零散电池的定点存储容器，避免电池随意丢弃造成的安全隐患。设计过程中特意规避了复杂的曲面结构，整体造型规整，不管是采用3D打印快速制作单件样品，还是开模进行批量注塑生产，都能有效降低加工难度，减少生产过程中的材料损耗。

　　铰链位置的轴孔采用同轴度公差控制在0.1mm以内，保证3根铁丝铰链轴穿入后，盒盖开合顺畅没有卡滞感，开合角度可以达到120度，取放电池时不需要将盒盖完全拆下，使用体验更顺畅。盒体底部做了1mm高度的垫高边，放置在有少量水渍的工作台面上时，不会让盒体底部直接接触液面，避免长期受潮导致盒体材质老化。整体结构没有多余的装饰性设计，所有结构特征都服务于存储、开合、便携的核心功能，没有冗余的结构件，长期使用的故障率极低。
