简化皮卡车身空气动力学有限元分析模型

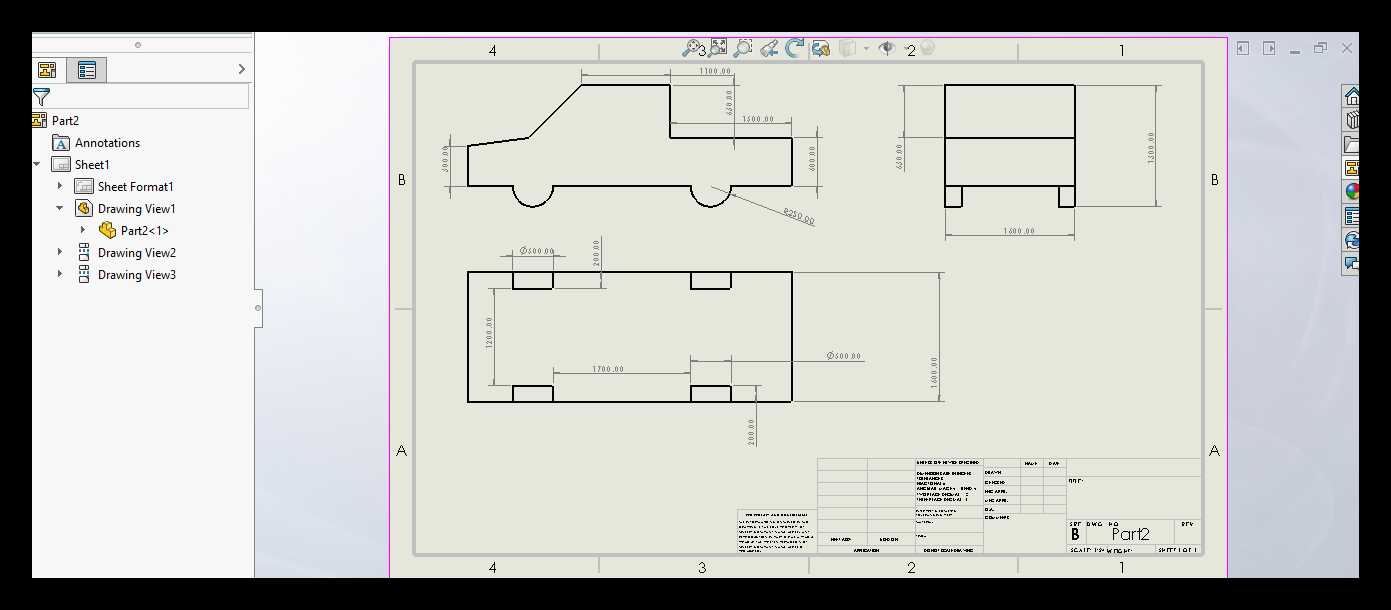

　　避免后期造型定型后再做大幅调整带来的开模成本浪费。模型的设计思路完全围绕流场仿真的边界条件搭建，车身外轮廓严格按照皮卡车型的常规比例设定，驾驶室前部的迎风面做了连续曲面过渡，没有出现尖锐的直角棱边，轮拱位置保留了实车的弧形凹陷结构，货厢与驾驶室之间的衔接段保留了常规的高度差，底盘部分做了平直化处理，模拟实车底盘加装下护板后的平整状态，整个车身放置在模拟风洞的计算域内，计算域的入口边界设定在车头前方五倍车长位置，出口边界设定在车尾后方十倍车长位置，上下左右边界距离车身的距离均大于三倍车宽，避免边界效应干扰车身周围的流场计算结果。从外形尺寸与安装边界来看，模型的整体外廓尺寸参考常规中型皮卡的比例设定，整车长度控制在5.3米到5.在商用车气动性能研发环节，简化皮卡车身的流场分析模型是前期方案迭代阶段的核心验证载体，这类模型不会直接复刻量产车的所有细节特征，而是优先保留影响气流走向的核心轮廓，剔除门把手、后视镜支架、底盘管线等对宏观流场影响占比不足5%的细碎结构，既能把仿真计算的网格单元数量控制在合理区间，缩短单次迭代的求解周期，也能排除局部微小结构的干扰，快速定位车身整体造型带来的流场问题。从实际工程应用场景来看，这类简化模型主要用于皮卡车型研发初期的造型方向论证，在油泥模型制作之前，通过多轮仿真对比不同车头倾角、货厢高度、驾驶室与货厢衔接段造型对应的气流分布状态，提前预判高速行驶时的风阻系数、车身表面压力分布规律，

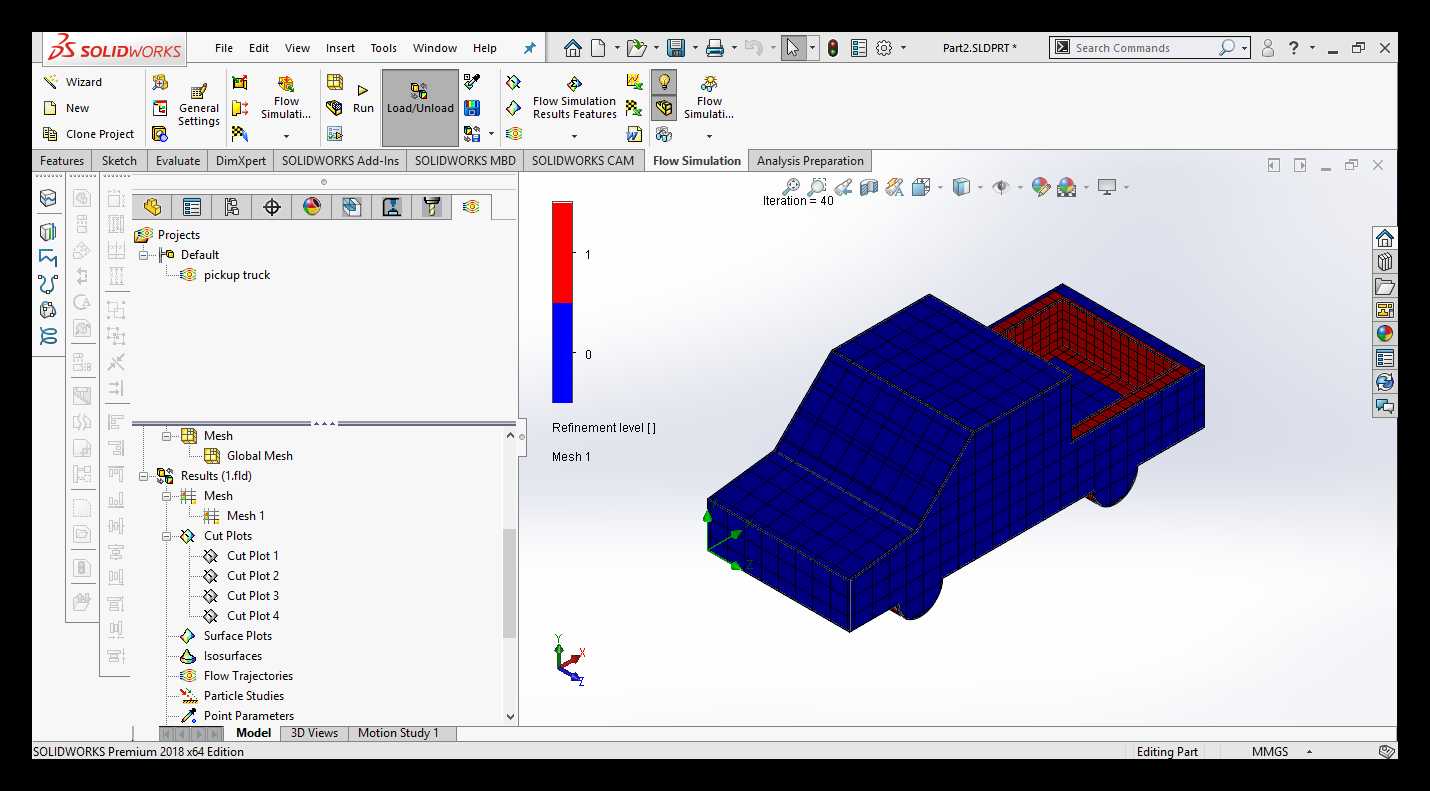

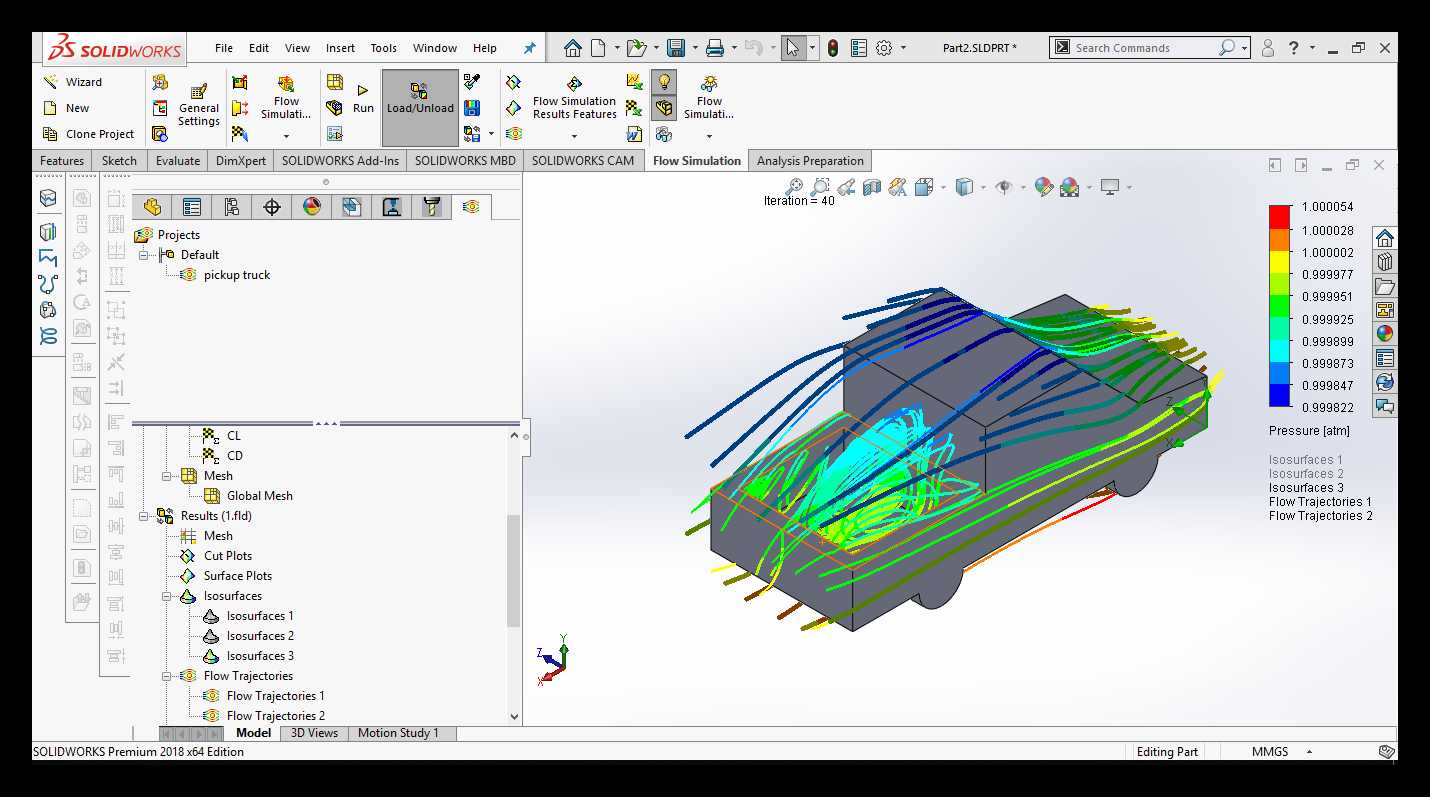

　　5米区间，宽度控制在1.8米到1.9米区间，驾驶室顶部高度控制在1.8米左右，货厢栏板高度比驾驶室顶部低0.4米左右，轮拱的弧形轮廓匹配常规17寸轮毂对应的轮胎尺寸，车身底部距离计算域地面的高度设定为0.2米，对应实车的最小离地间隙参数，整个车身模型在计算域内的位置严格居中，确保来流能够均匀覆盖整个车身迎风面，不会出现侧向气流的干扰。在仿真计算的设置层面，模型表面的网格做了分层加密处理，紧贴车身表面的第一层网格高度按照湍流模型的要求设定，确保壁面y+值落在合理计算区间，车身周围的尾流区、驾驶室与货厢之间的空腔区也做了网格加密，精准捕捉这些区域的涡流结构，来流方向设定为沿车身X轴正方向，来流速度设定为80m/s，

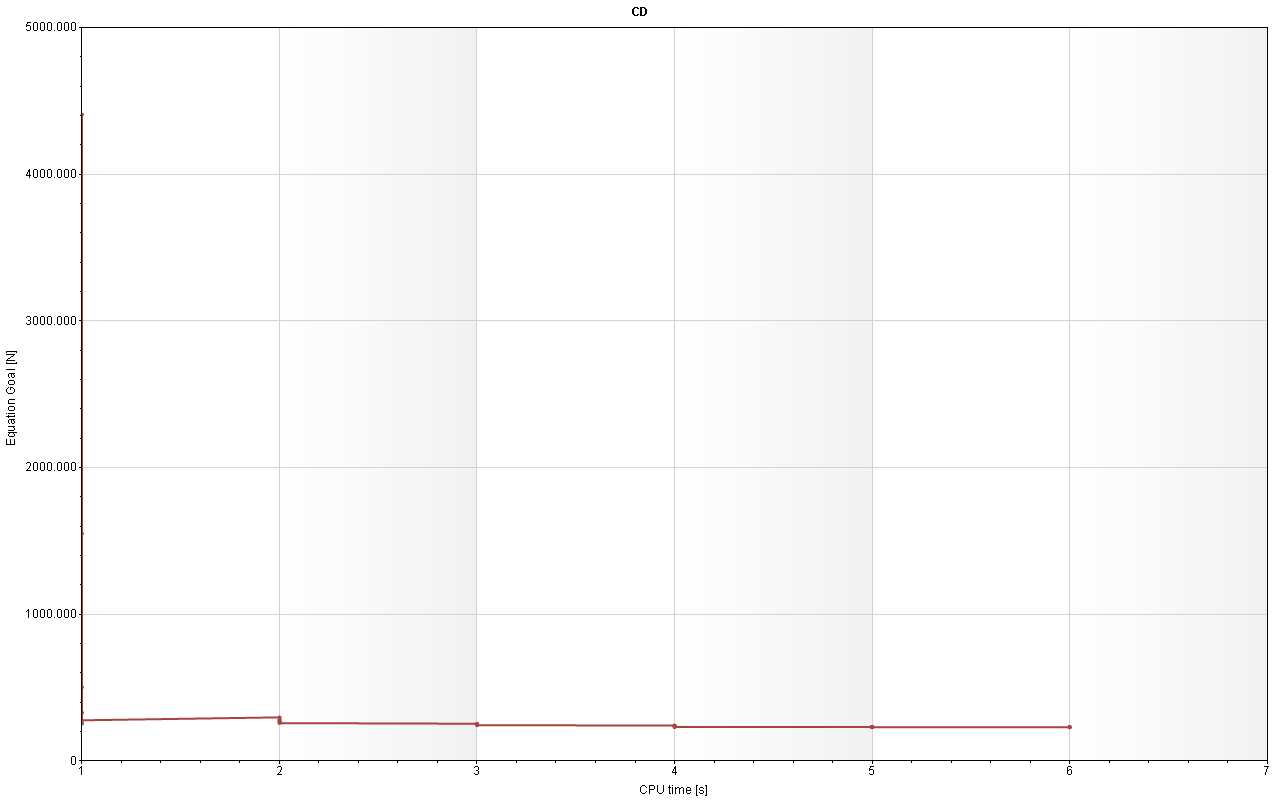

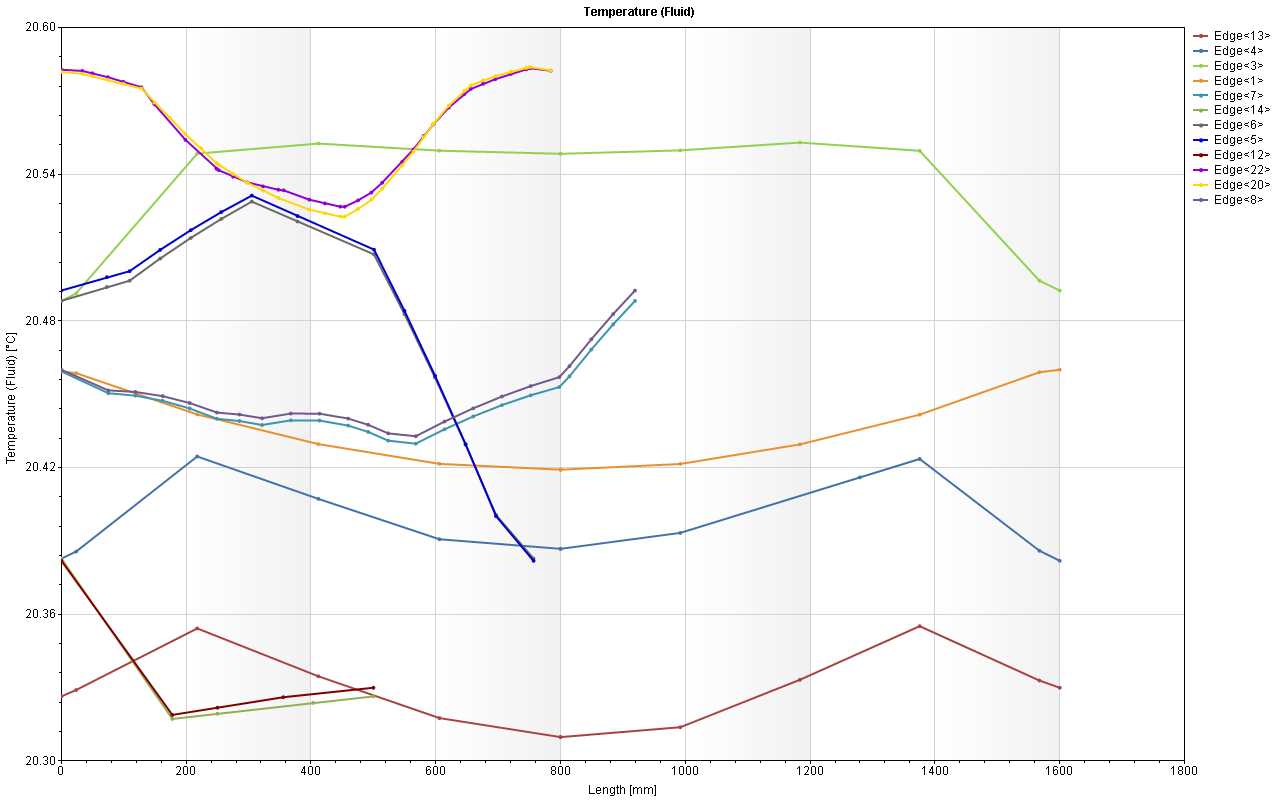

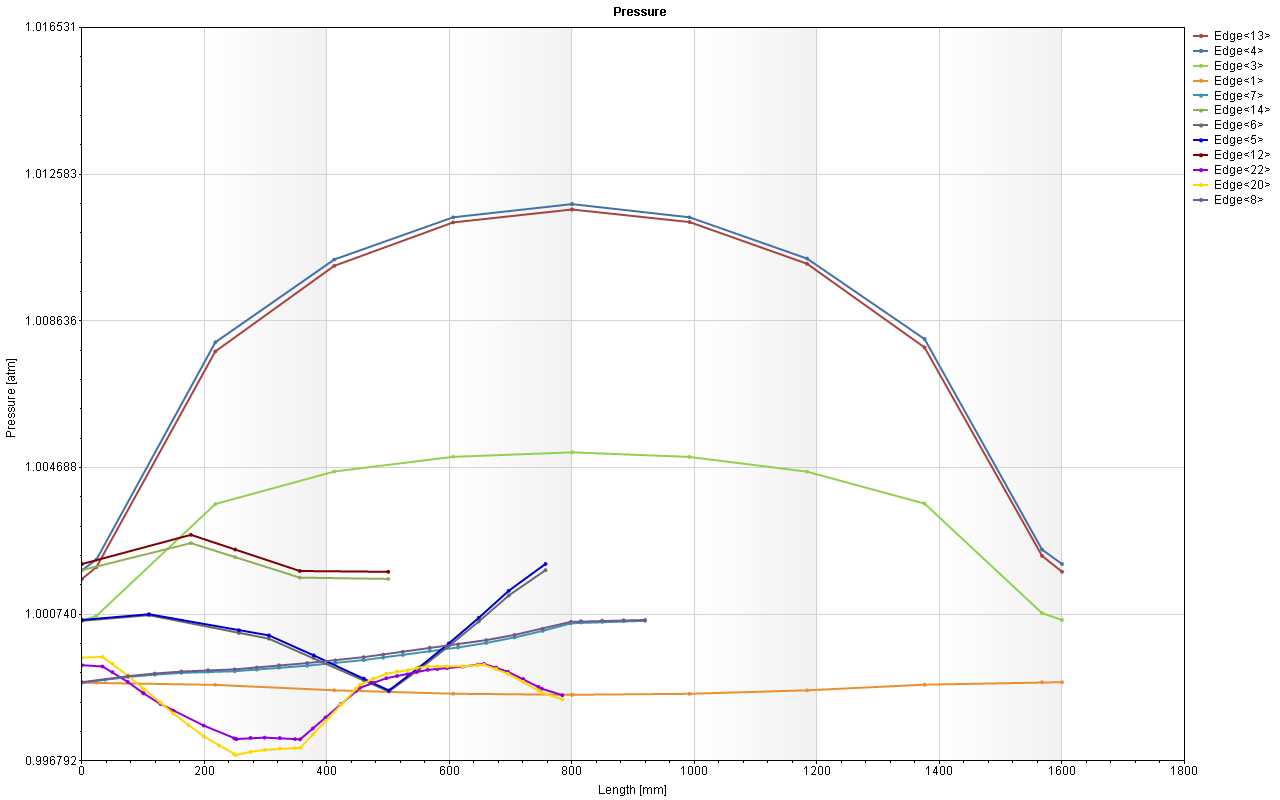

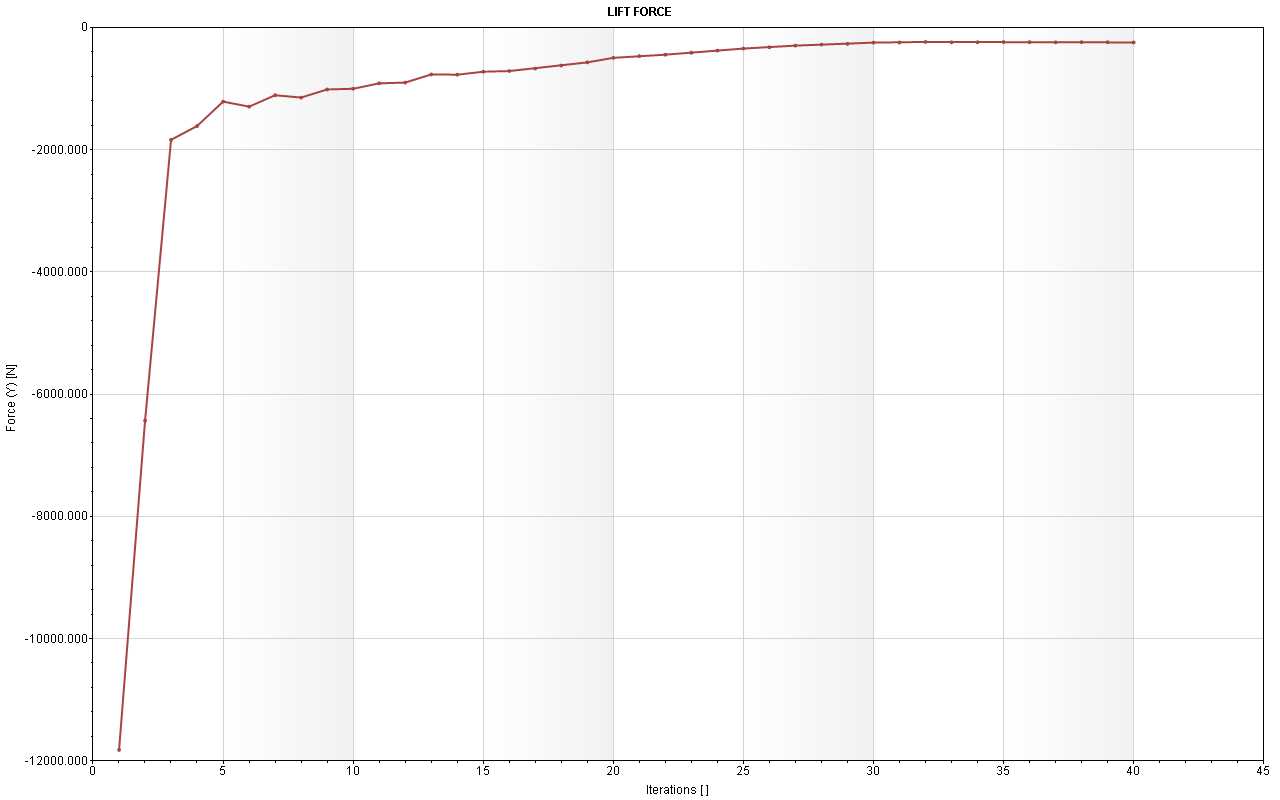

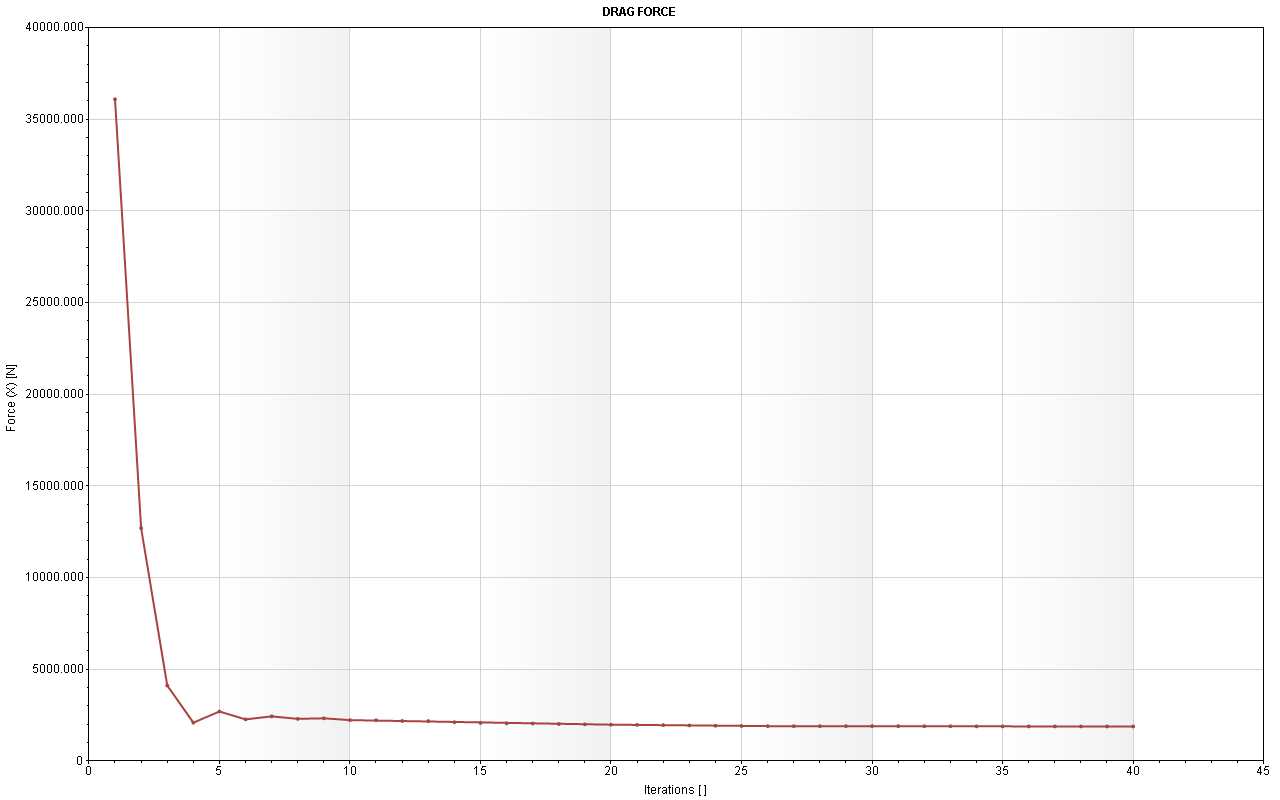

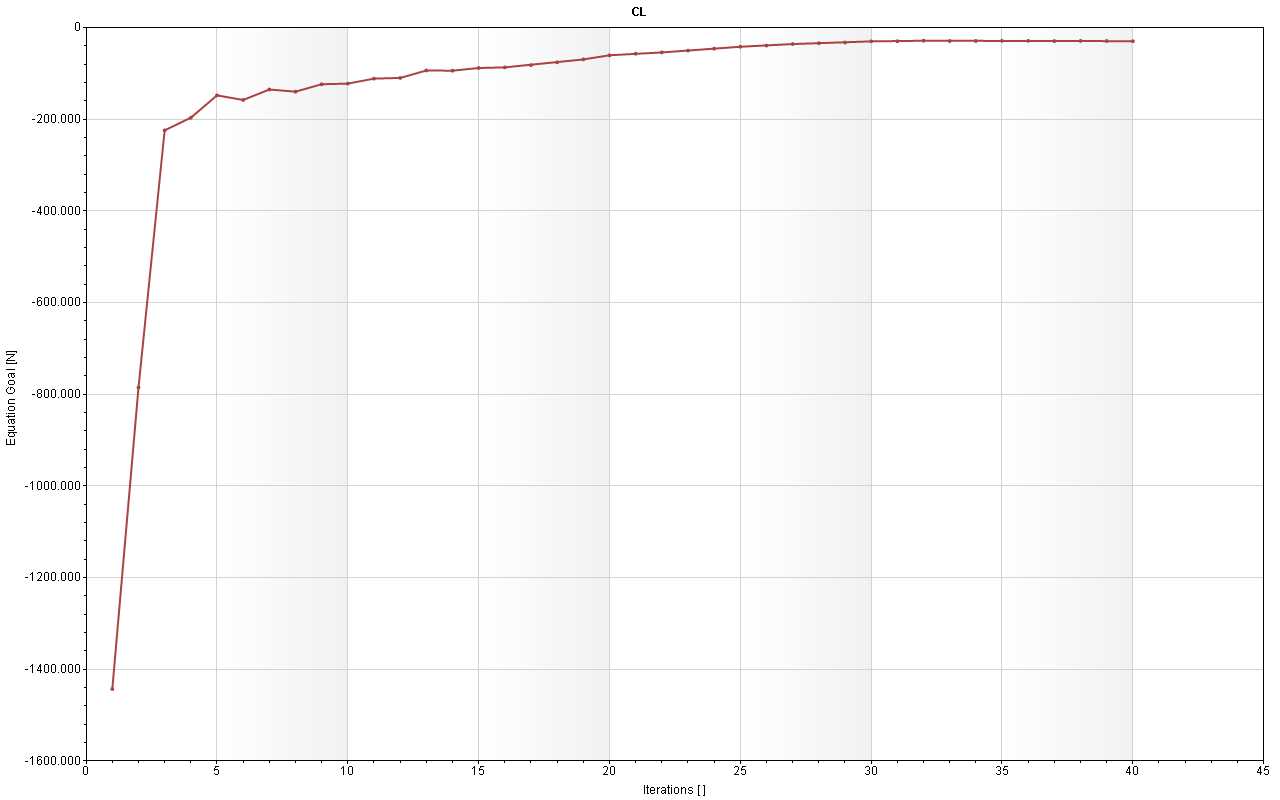

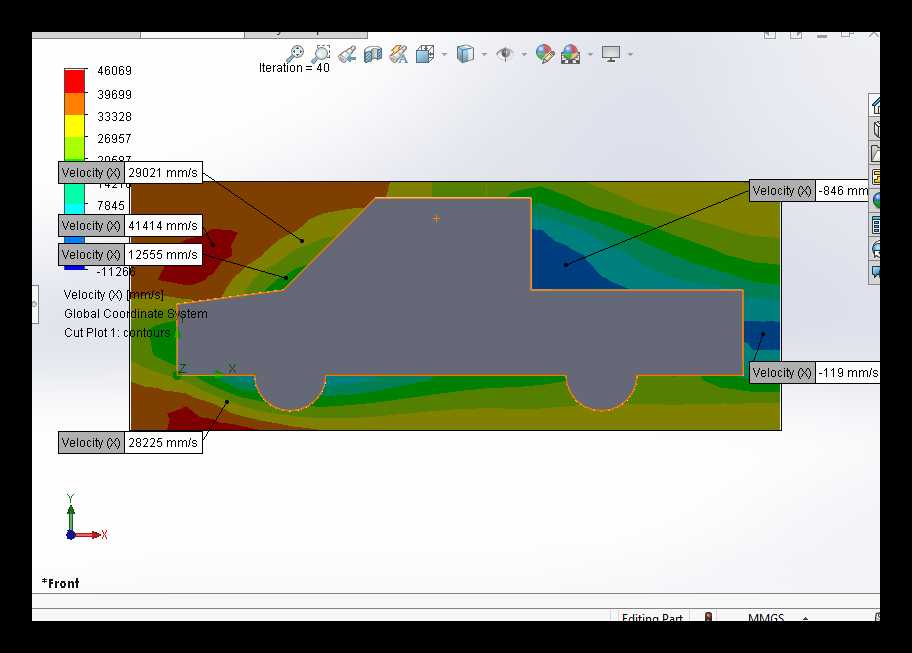

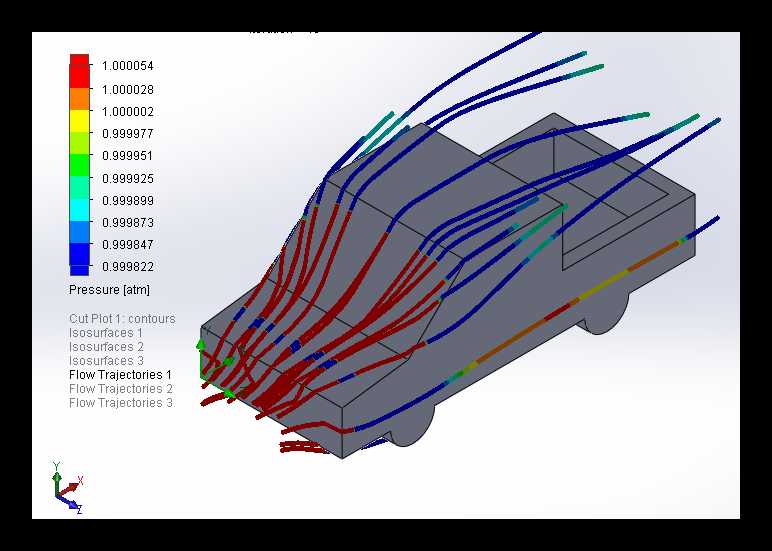

　　对应车辆高速行驶时的相对气流速度，计算过程中迭代至残差收敛后，提取车身表面的速度分布、压力分布、温度场分布数据，能够直观看到车头正碰区域的气流滞止状态、驾驶室顶部的气流加速区、货厢内部的涡流结构、车尾的尾流拖曳区，这些数据能够直接为造型优化提供依据，比如调整驾驶室后缘的倾角可以打散货厢前部的涡流，降低整车风阻，优化车头下部的导流结构可以减少进入底盘的乱流，降低行驶升力提升高速行驶稳定性。这类简化模型的另一个实际用途是作为高校车辆工程专业、机械工程专业流体力学课程的教学案例，学生可以通过调整模型的局部造型参数，对比不同结构对应的流场变化，直观理解空气动力学的基本原理，掌握有限元流场分析的基本流程，包括计算域搭建、网格划分、

　　边界条件设定、求解设置、后处理数据提取全流程的操作要点，相比直接使用复杂的量产车模型，简化模型的计算量更小，学生能够在有限的课时内完成完整的仿真流程，快速建立对流场分析的具象认知。在实际的企业研发流程中，这类简化模型的分析结果会作为后续精细化模型分析的基础，在确定整体造型方向后，再逐步添加后视镜、雨刮、底盘部件、进排气格栅等细节结构，做更高精度的仿真验证，同时结合风洞试验数据修正仿真模型的参数，确保仿真结果与实际测试结果的偏差控制在工程允许范围内，整个过程中简化模型的迭代效率是精细化模型无法替代的，单次仿真计算的时间仅为精细化模型的三分之一到四分之一，能够在研发初期快速筛选出不合理的造型方案，大幅压缩整个研发周期。
