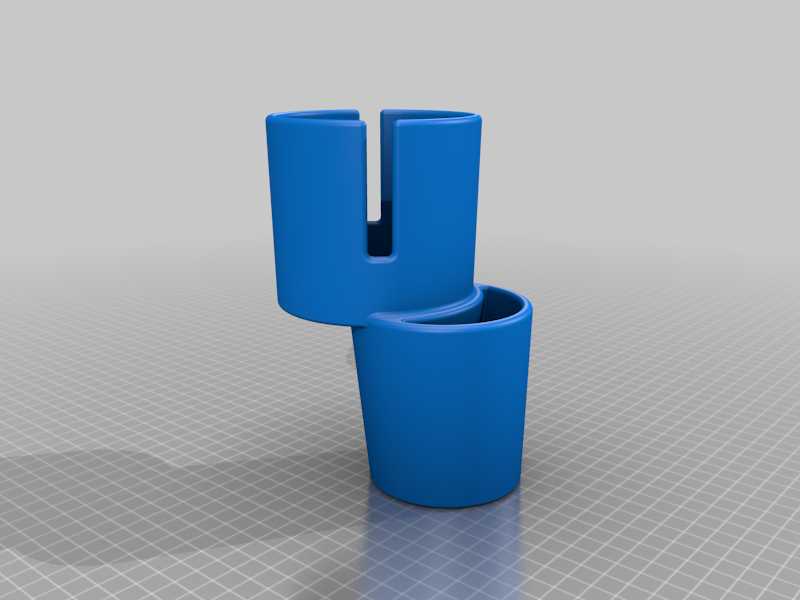

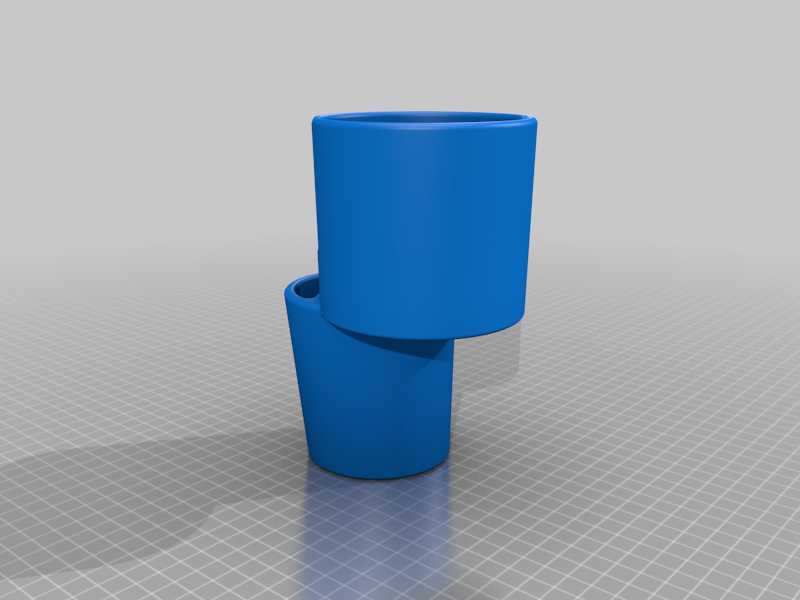

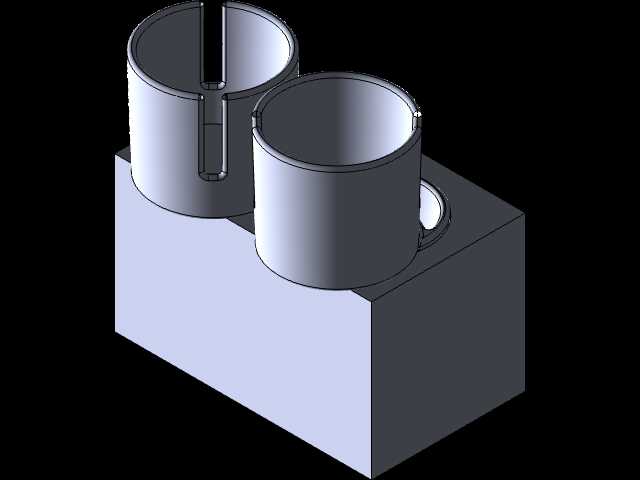

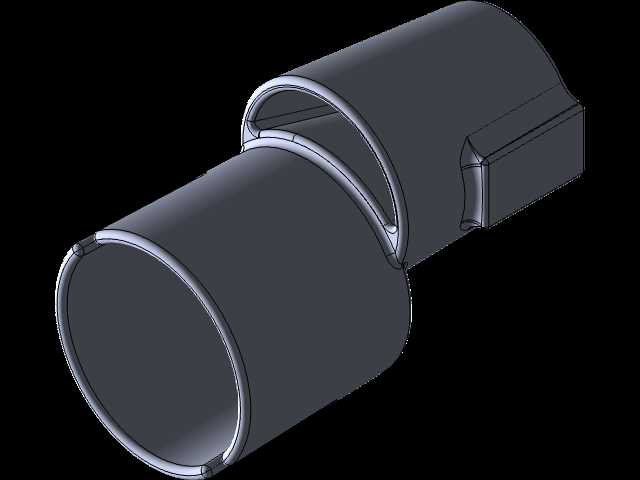

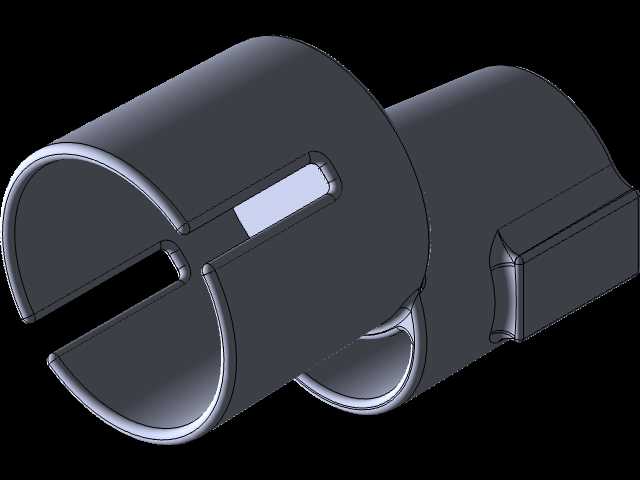

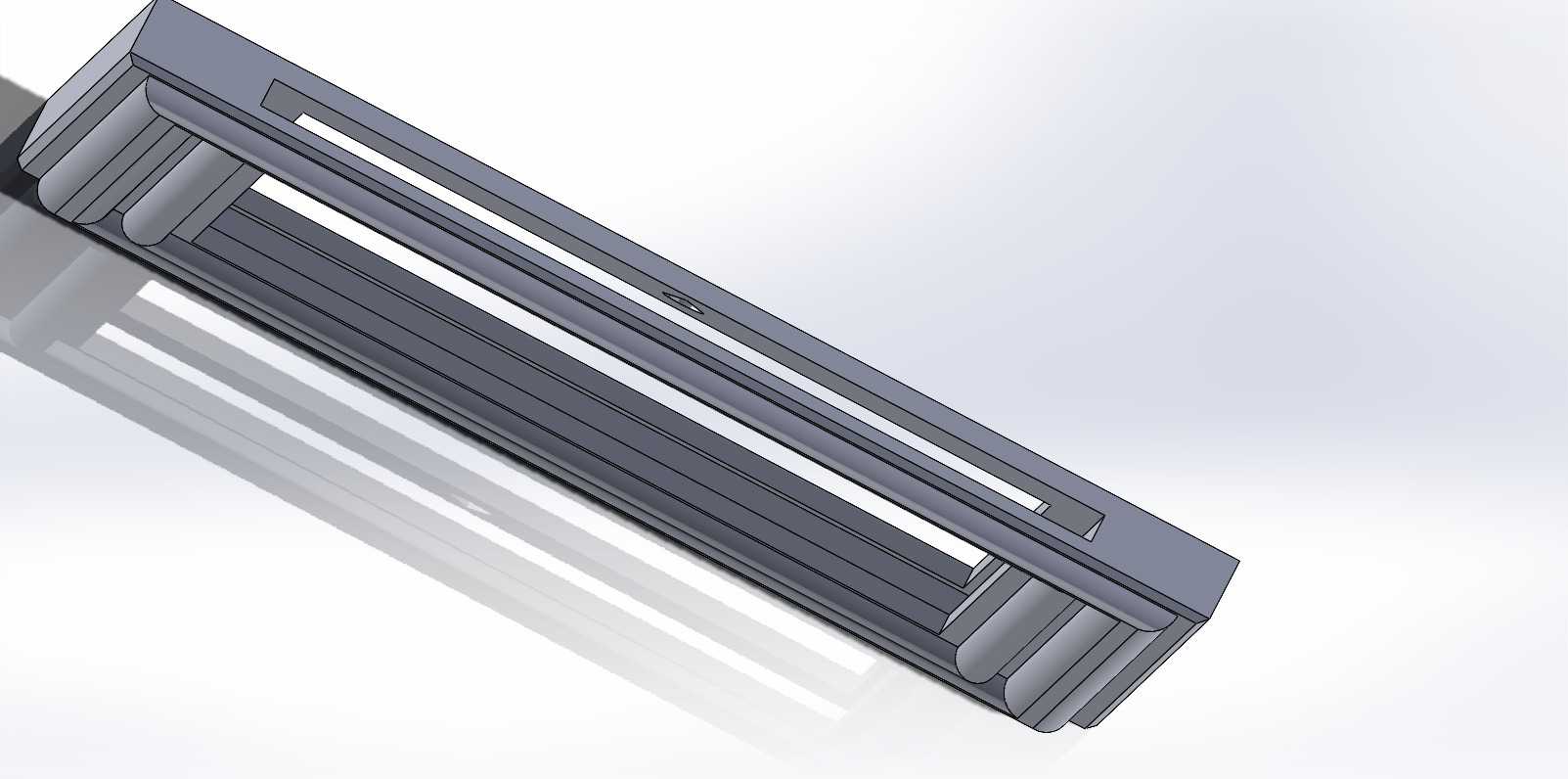

日产Leaf车载杯架结构三维设计

　　车载杯架作为乘用车内饰中高频使用的功能件，其设计合理性直接影响驾乘人员的使用体验，本次呈现的杯架结构适配日产Leaf车型的中控安装位，在设计阶段充分考量了日常使用场景下的各类边界条件。从实际使用场景来看，该杯架主要服务于驾乘人员放置瓶装饮用水、罐装饮料、随身带的带盖水杯等容器，需要在车辆行驶过程中提供足够的夹持稳定性，避免容器倾倒造成饮品泼洒，污染内饰或影响驾驶操作。在功能特性设计上，该结构采用双侧弹性夹持臂的布局，夹持臂根部做了等强度的圆角过渡，避免长期反复形变出现应力集中断裂的问题，臂端的弧形接触面做了微凸的弧面处理，能够适配直径在60mm到85mm区间的常规饮品容器，既可以容纳常规的500ml瓶装水，也能固定直径稍大的奶茶杯、

　　保温杯类容器，同时不会因为夹持力过大导致取放容器时出现卡滞。设计思路上优先考虑了安装适配性，整体外轮廓完全贴合日产Leaf中控预留的安装槽位边界，安装边的卡扣位置与原车中控内饰的卡扣座完全对应，不需要额外做打孔或者粘接处理，直接卡入即可完成固定，装配公差控制在±0.2mm以内，装配后与周边内饰件的缝隙均匀，不会出现凸起或者松动异响的问题。结构的主体采用薄壁加筋的设计思路，主体壁厚控制在2.5mm，在受力集中的夹持臂根部、卡扣安装位背面设置了高度1.2mm的加强筋，既保证了整体结构的刚性，又尽可能控制了零件的重量，符合汽车内饰件轻量化的设计要求。从安装边界来看，该杯架的整体进深为120mm，

　　安装后不会干涉中控内部的线束走向以及空调风道的布局，杯架底部设置了直径3mm的沥水通孔，当容器外壁出现冷凝水或者少量泼洒的液体时，可以通过通孔直接排到下方的导流槽内，避免液体长期积存在杯架内部滋生霉菌或者腐蚀周边内饰件。杯架的上沿做了1.5mm的翻边处理，翻边与中控内饰表面齐平，既可以遮挡安装缝隙，也能在取放容器时避免锐边划伤手部，翻边的圆角半径控制在R2，触感顺滑无突兀感。在结构的运动校核阶段，针对夹持臂的开合行程做了反复验证，当夹持臂张开到最大行程时，臂端与杯架侧壁的间隙保留有3mm的安全距离，不会出现运动干涉，同时夹持臂的复位弹力控制在8N到12N区间，既能够保证车辆急加速、急减速或者经过颠簸路面时容器不会出现窜动，

　　也不会因为弹力过大导致取放容器时需要施加过大的力度。考虑到长期使用的耐磨性，夹持臂与容器接触的弧面位置预留了软胶包覆的安装槽，可以后续加装TPE软胶垫，既可以增大接触面的摩擦力提升夹持稳定性，也能避免硬塑料与容器长期摩擦产生异响或者刮花容器表面。整个杯架的结构没有多余的复杂特征，所有的脱模斜度都控制在1.5度以上，符合注塑成型的工艺要求，不需要设计复杂的抽芯结构就可以完成注塑生产，能够有效降低零件的生产制造成本，同时后期维护拆卸也十分便捷，只需要用专用撬板沿缝隙撬开即可取出，不会损坏周边的内饰件。在实际装车验证的场景下，该杯架在车辆以40km/h速度通过减速带、连续颠簸路面以及紧急制动的工况下，放置的常规瓶装水没有出现倾倒或者窜出的情况，取放容器的操作可以单手完成，不需要额外调整视线，符合驾驶过程中操作的安全性要求，不会因为操作杯架分散驾驶注意力。
