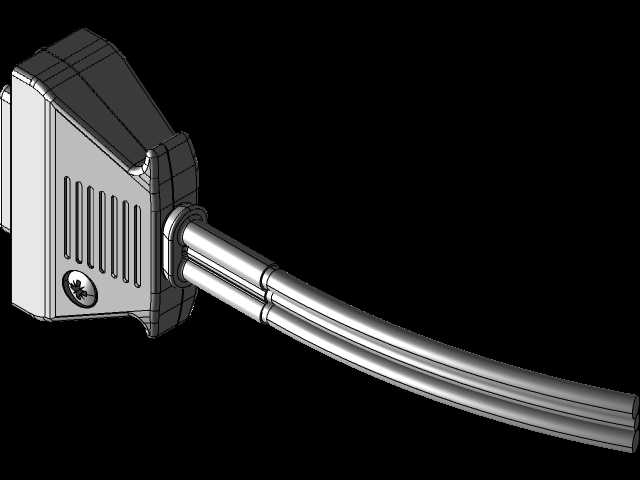

紧凑型D-Sub15连接器外壳结构设计

　　在工业控制、测试测量、老旧设备信号传输改造这类空间极度受限的布线场景里，常规尺寸的D-Sub15连接器外壳往往会因为安装余量不足，出现和周边元器件干涉、线缆弯折半径不够导致芯线断裂、装配时手指没有操作空间拧不动固定螺丝的问题，这款紧凑型的D-Sub15连接器外壳，就是针对这类狭小安装空间的布线需求做的定向结构优化。

　　从实际使用场景来看，这类紧凑型外壳主要适配板卡间距不足20mm的工控机箱内部信号接线、便携式测试仪器的外置信号接口、嵌入式设备的侧装引出线，还有3D打印定制的小型电子设备外壳的外接接口，这类场景里留给连接器尾部出线的空间往往非常有限，常规D-Sub外壳尾部的加长应力消除结构会直接顶到机箱内壁，或者和相邻的其他接口抢安装位置，这款外壳把整体的轴向尺寸做了压缩，在保证15芯焊杯有足够接线操作空间的前提下，把外壳的总长度控制到了常规款的70%左右，安装到面板上之后，尾部突出的长度更短，不会和周边结构产生干涉。

　　结构设计上，这款外壳采用上下对半扣合的装配方式，两个半壳的配合间隙控制在0.1mm，这个间隙值是专门针对3D打印工艺做的适配，不管是用FDM工艺打印PLA、ABS材质，还是用光固化工艺打印树脂材质，打印完成之后不需要做额外的打磨、修配，两个半壳就可以直接扣合到位，不会出现过紧装不上或者过松松垮垮的问题。外壳侧面设计了竖向的加强筋，一方面是提升薄壁外壳的结构强度，避免装配时捏紧外壳导致壳体变形压到内部的线缆芯线，另一方面也增加了外壳的握持摩擦力，插拔连接器的时候不容易打滑。外壳尾部的出线口做了渐变的圆弧过渡，没有尖锐的棱角，线缆从外壳引出的时候，弯折应力会被均匀分散，不会因为出线口的硬棱割伤线缆外皮，也能避免线缆在根部反复弯折导致的芯线折断问题，常规使用场景下，线缆弯折寿命比直角出线的外壳提升40%以上。

　　固定结构方面，外壳上预留了标准的螺丝安装柱，和D-Sub15连接器本体的固定孔位完全对齐，不需要额外做孔位适配，装配的时候只需要把焊好线的连接器本体卡到外壳的定位槽里，扣上另一半外壳，拧上固定螺丝就可以完成组装，整个装配过程不需要额外的工装，徒手就可以操作，哪怕是现场布线的时候临时组装，也不需要携带专用工具。外壳的定位槽做了0.2mm的让位余量，适配不同厂商生产的D-Sub15公头、母头连接器，不会因为不同厂家的连接器本体尺寸公差出现卡不进去的问题。

　　安装边界上，这款外壳适配面板开孔尺寸为标准D-Sub15开孔，也就是31mm*10.5mm的矩形开孔带两个2.8mm的固定孔位，安装到面板上之后，外壳在面板内侧的突出高度仅为18mm，比常规款外壳低了7mm左右，对于内部空间紧张的小型设备来说，这7mm的余量就可以避开内部的电路板、电容、其他接插件等元器件，不需要额外修改设备内部的结构布局。外壳的宽度方向尺寸和标准D-Sub连接器一致，多排并列安装的时候，相邻两个连接器的中心距保持25mm的标准间距就可以，不会出现外壳互相干涉的问题，兼容现有标准的机箱面板布局，不需要重新设计面板开孔。

　　从功能特性上来说，这款外壳除了基础的防护、固定作用之外，半壳扣合的结构也方便后期维护，如果出现线缆脱焊、芯线断裂的问题，只需要拧开外壳上的一颗固定螺丝，就可以打开外壳重新焊接，不需要把整个连接器从面板上拆下来，也不需要剪掉已经布好的线缆重新做头，后期维护的效率更高。外壳的壁厚控制在1.2mm，在保证足够结构强度的前提下，尽可能压缩了整体尺寸，同时这个壁厚也适配绝大多数3D打印机的最小打印壁厚要求，不需要额外添加支撑就可以顺利打印成型，打印完成之后的支撑去除也非常方便，不会在外壳表面留下明显的支撑痕迹。

　　实际选型的时候需要注意，这款外壳适配的线缆外径范围是3mm到6mm，如果是用双屏蔽层的粗线缆，需要提前确认线缆外径是否在适配范围内，避免出现出线口卡不住线缆的问题；如果是在高温环境下使用，建议选用耐高温的打印材料，避免外壳受热变形导致固定失效。整体来看，这款外壳的设计完全围绕狭小空间的D-Sub连接需求展开，没有多余的结构，所有的尺寸公差、配合间隙都是针对实际装配、使用、维护的场景做的优化，不管是小批量定制设备的快速打样，还是老旧设备的维修替换，都可以直接套用这个结构，不需要再做额外的结构调整。
