开放式螺栓动作.22LR半自动手枪结构

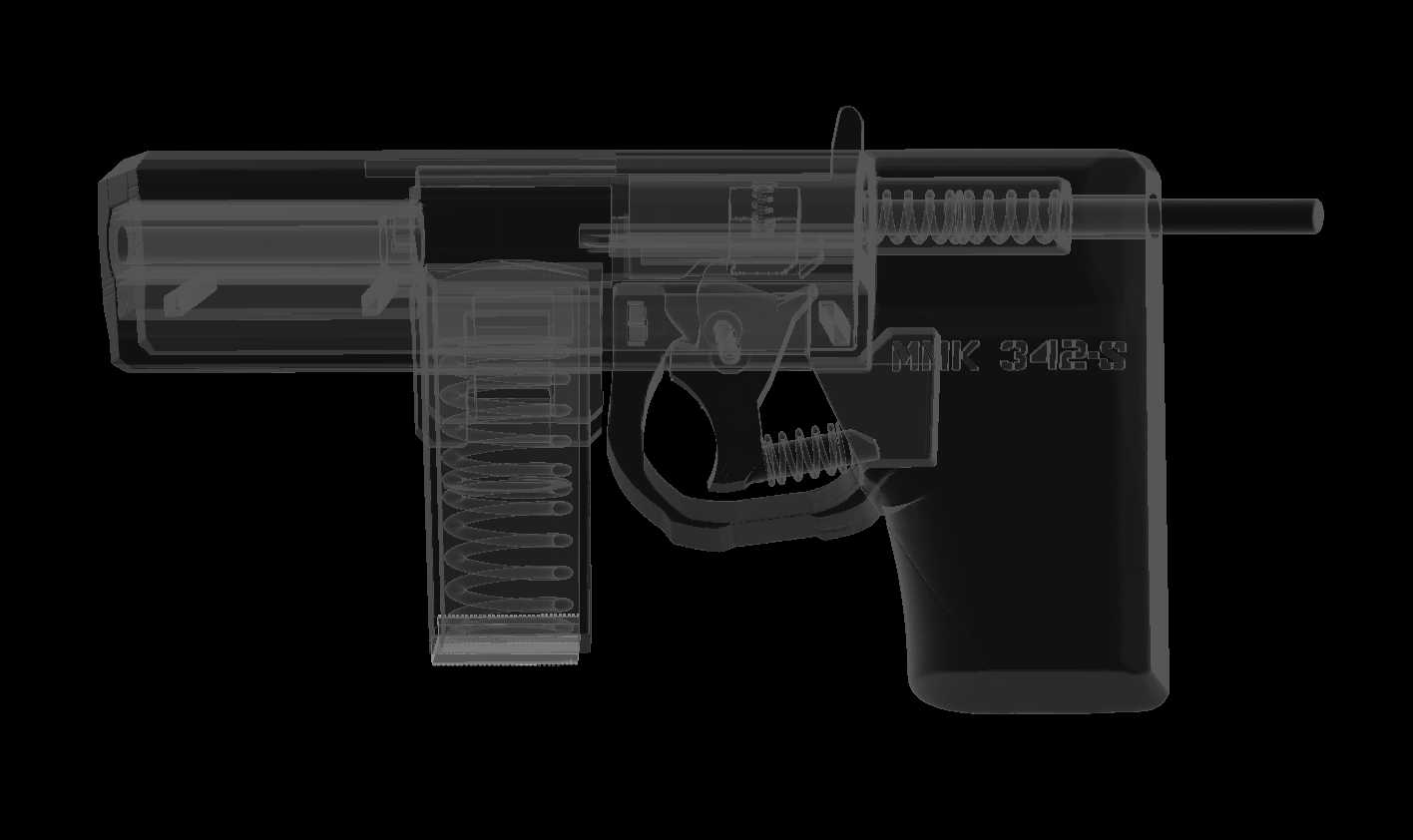

　　该结构为开放式螺栓动作的半自动手枪设计，适配.22LR口径弹药，核心设计思路围绕模块化拆分展开，枪管、上接收器、下接收器与框架部分做独立分件处理，各部件间通过定位结构与连接引脚配合，可实现单独更换易损或适配不同场景的替换件，无需整体更换主体结构，降低后续调整与维护的成本。从实际使用场景来看，这类小口径半自动结构多用于民用射击练习、休闲射击场景，.22LR弹药后坐力小、成本低廉，搭配轻量化的分体式结构，既适合新手熟悉枪械操作逻辑，也可作为结构验证样件用于枪械原理教学、3D打印结构可行性验证场景。

　　从功能特性来看，该结构采用开放式枪栓动作逻辑，待击状态下枪栓停留在后方位置，扣动扳机后枪栓向前推进完成供弹，同时击针打击弹药底火完成击发，击发后枪栓后坐完成抛壳，循环进入下一次待击状态。整套结构共拆分14个独立打印零件，装配时需要搭配4根对应规格的弹簧，分别用于扳机、扳机座、撞针、弹匣的复位与动力提供，所有零件打印完成后仅需去除支撑、打磨配合面即可完成装配，无需额外定制金属连接件，仅需两个桶形连接器引脚即可完成上下接收器的铰接固定，装配门槛较低。

　　设计过程中针对3D打印的工艺特性做了专门适配，枪管与下接收器部位预留了更大的喷嘴打印余量，无需更换小尺寸喷嘴即可完成打印，可适配0.8mm、1mm、1.2mm等多种常见大直径喷嘴，有效提升打印效率，降低打印失败概率。针对受力较大的撞针部位，设计时明确了材料选型要求，推荐使用尼龙加CF或者PC长丝这类高强度、耐冲击的打印材料，避免击发过程中撞针断裂失效，其余非受力结构件可使用常规PLA、PETG等通用打印材料制作，平衡制作成本与结构强度。

　　从安装边界与尺寸适配来看，弹匣结构采用双排单进设计，可容纳22发.22LR弹药，弹匣与下接收器的配合公差经过预留，考虑到3D打印的收缩率问题，配合面预留了0.2mm的打磨余量，打印完成后可根据实际打印精度做少量打磨即可实现顺畅插拔。上下接收器的连接引脚孔位做了同轴度优化，装配后枪栓往复运动无卡滞，扳机行程与扳机力可通过调整扳机座弹簧的预压量做小幅调整，适配不同使用者的操作习惯。该结构还预留了改装拓展空间，通过更换加长枪管、加装固定脚位即可改装为步枪形态，无需改动核心机匣结构，拓展性较强。需要注意的是，该结构仅作为原理验证与结构设计参考，实际制作与使用需严格符合当地法律法规要求，未经过充分测试的结构存在安全风险，测试验证时需做好充分的防护措施。
