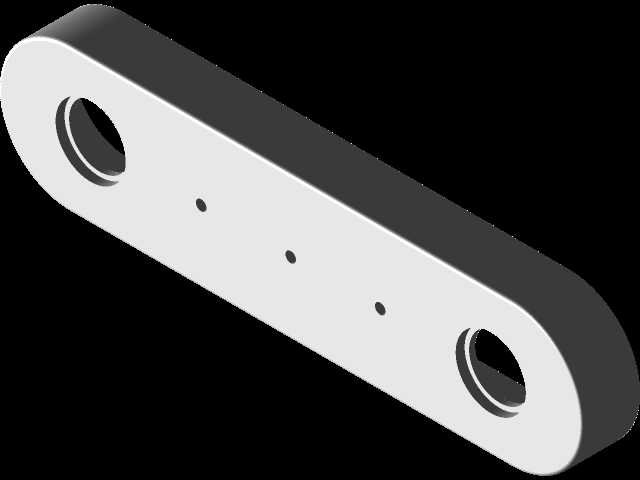

长条形双孔连接固定结构件设计

　　这类长条形双孔构件在轻工自动化生产线、小型教学实验装置以及定制化工装夹具中应用十分广泛，很多时候承担着两端铰接、中间承载的连接功能，并非单一设备的专属零件，在服装生产流水线的布料张紧机构、小型烘干设备的门体联动结构、印刷设备的走纸导向摆臂上都能看到同构型零件的身影。从结构本身来看，整体采用长圆形轮廓设计，两端的大直径通孔是核心的铰接安装位，孔壁做了等厚的环形加强结构，避免铰接销轴反复转动摩擦造成孔口变形，同时两端孔的同轴度公差控制在0.02mm以内，保证装配后摆臂转动无卡滞、无偏磨。构件本体上沿长度方向均匀分布的三个小直径通孔，是用于附属配件安装的固定位，比如可以安装行程检测挡片、导向耐磨条或者位置传感器支架，孔位间距按照等距排布，

　　适配不同安装位置的调整需求，不需要额外打孔改造就能适配多种安装场景。设计阶段首先考虑的是受力工况，这类构件多数承受交变的摆动力矩，两端铰接位置是应力集中区域，所以在两端孔的周边做了局部加厚处理，从截面来看，构件整体采用等厚度的板状结构，边缘做了R2的圆角过渡，既避免锐边划手，也能减少热处理或者加工过程中的应力集中问题。安装边界方面，两端铰接孔的中心距是构件的核心安装尺寸，设计时预留了0.1mm的装配间隙，适配标准直径的铰接销轴，构件整体宽度控制在两端孔外径加单边5mm的加强边尺寸，保证在有限的安装空间内不会和周边相邻构件发生运动干涉。三个小孔的位置距离构件长边边缘的距离一致，保证安装附属零件时不会超出构件的整体宽度轮廓，

　　同时小孔采用通孔设计，既可以用螺栓穿装固定，也可以作为定位销孔使用，适配不同的装配需求。从加工适配性来看，这个结构既可以采用PLA材料通过FDM3D打印制作教学演示样机，也可以采用MDF或者亚克力板材通过激光切割快速制作验证件，小批量生产时还可以采用铝合金板材铣削加工做量产零件，不同加工工艺下的结构容错率很高，不需要针对工艺做大幅的结构修改。实际使用中，这类构件的运动行程由两端铰接点的相对转动角度决定，设计时已经考虑了最大摆角下的轮廓避让，构件的长圆形端部轮廓不会在摆动过程中碰撞到安装基座，中间的平直段既保证了整体的抗弯强度，也给附属零件的安装留出了足够的平面空间，不会因为安装附件影响构件本身的受力性能。

　　很多高校机械工程专业的研究生创新项目中，这类基础连接构件是搭建实验装置的常用零件，因为结构简单、受力明确、安装适配性强，不需要复杂的定制加工就能快速完成装置搭建，在验证新的机构运动原理时，这类标准化的连接结构件能大幅减少样机制作的周期，把更多精力放在核心机构的验证上。
