小型四旋翼迷你无人机结构设计方案

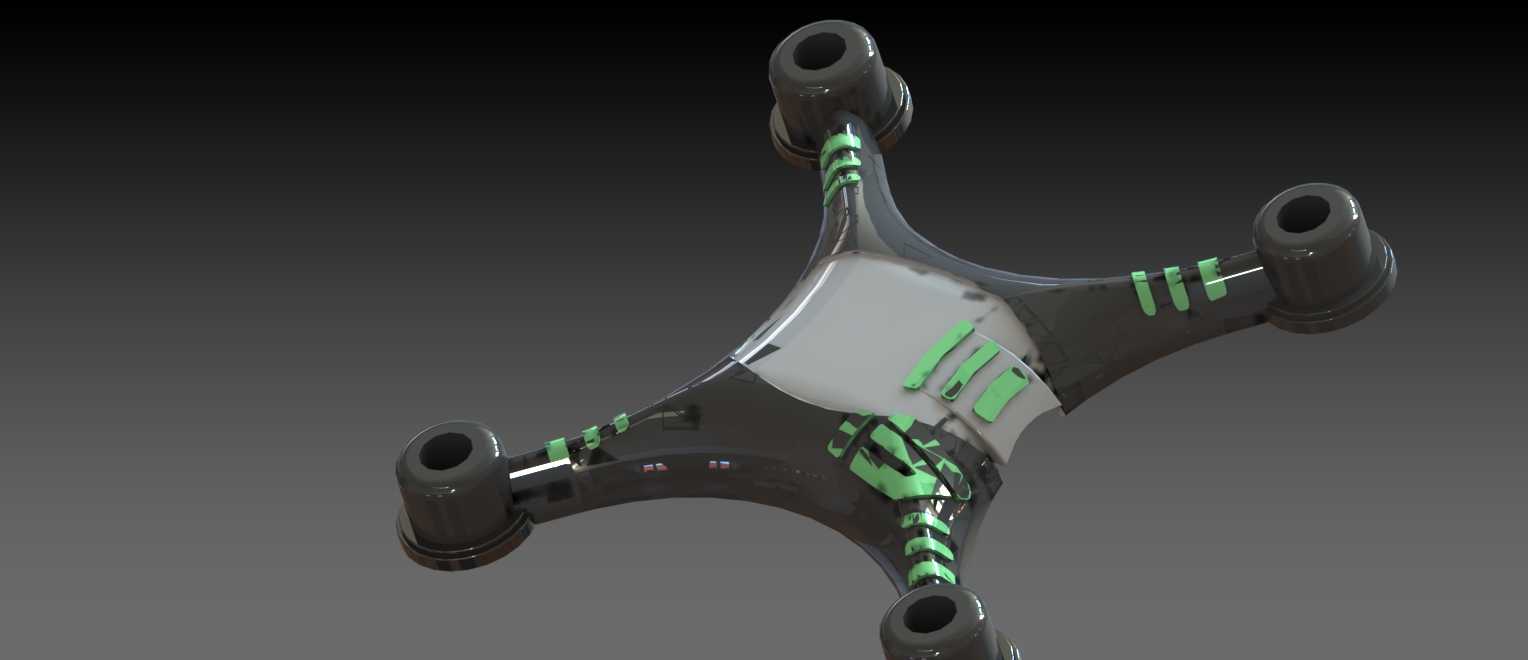

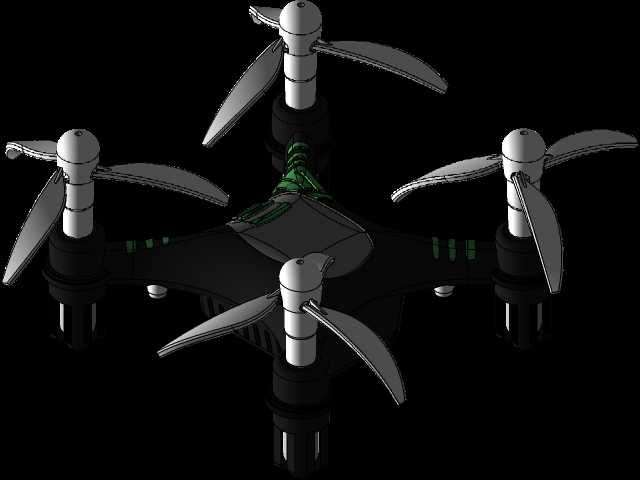

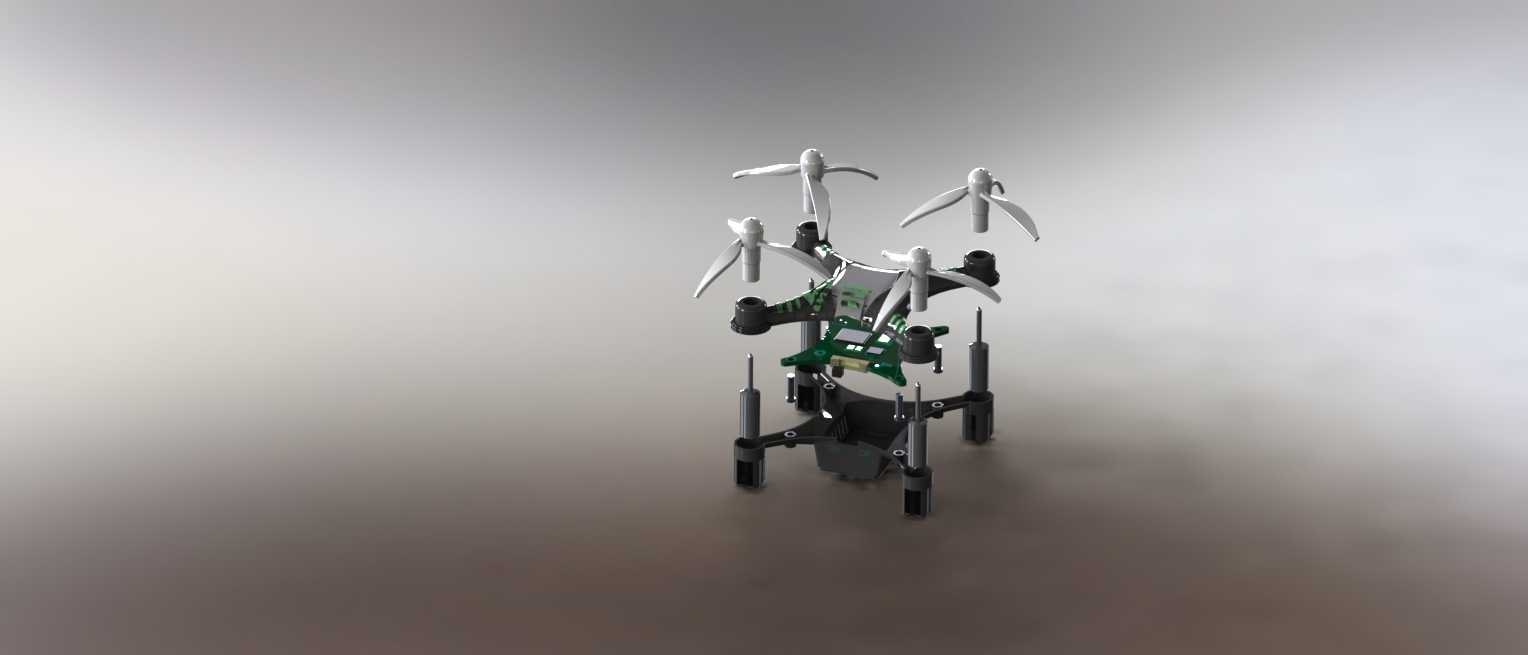

　　这款迷你四旋翼飞行器的结构设计，核心围绕近景便携作业场景的实际需求展开，区别于大载重行业级无人机的冗余设计思路，整体走轻量化紧凑化的路线，适配个人爱好者近距航拍、室内空间巡检、青少年科创教学这类对设备便携度、操作门槛要求较高的使用场景。从结构布局来看，整机采用X型旋翼排布方案，四个机臂以中心主控舱为核心呈对称分布，这种布局的优势在于飞行姿态调整时的力矩输出更均衡，不需要额外增加配重块来平衡整机重心，能有效降低不必要的结构重量。机臂与中心舱的连接位置做了内嵌式的加强筋设计，没有采用外露的加固件，一方面能避免飞行过程中突出结构产生额外风阻，另一方面也能降低炸机时连接位置直接受冲击断裂的概率，日常收纳时也不会因为突出的加固结构剐蹭携带包具。

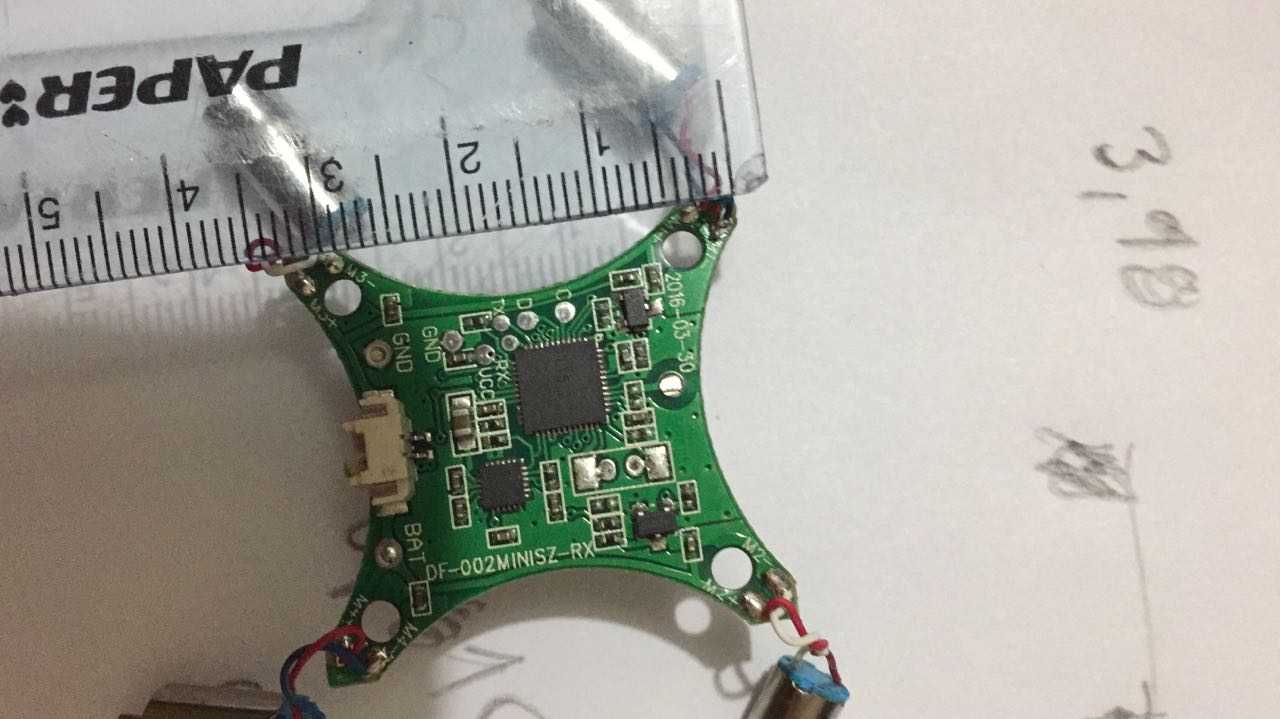

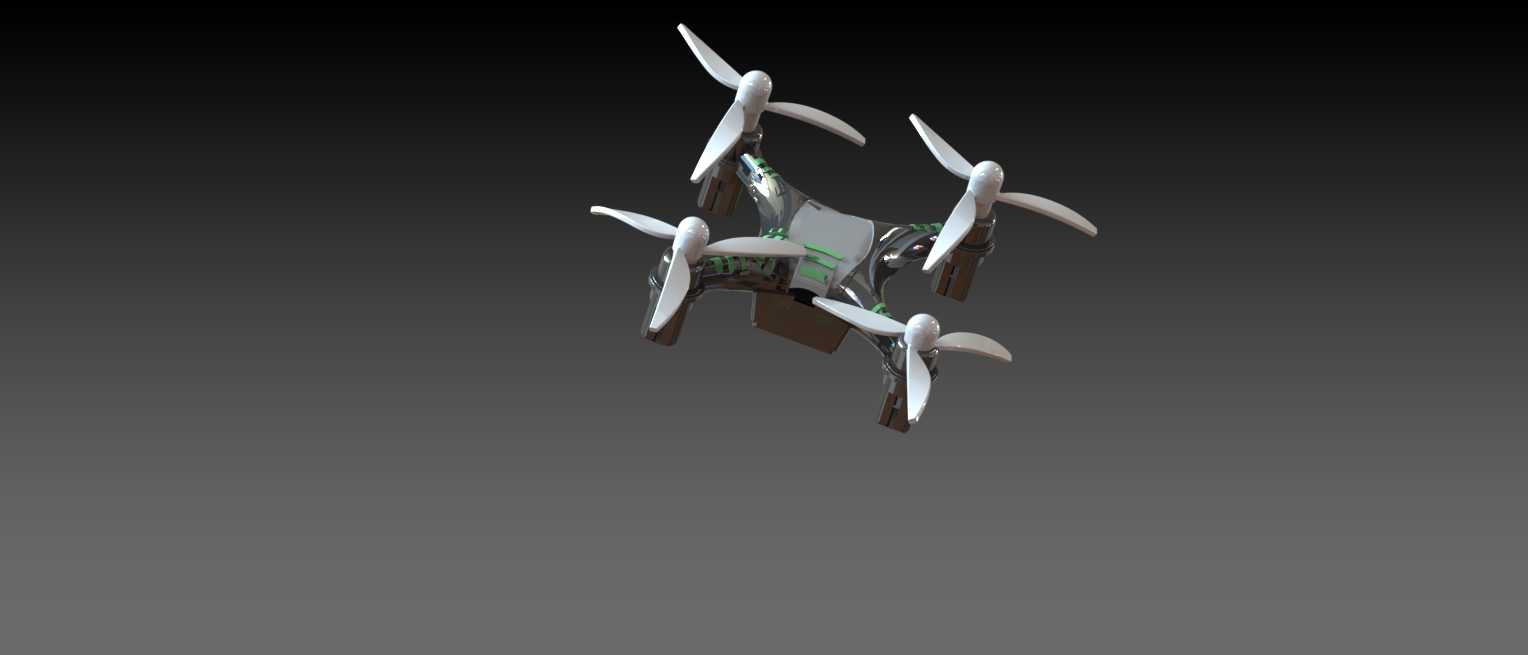

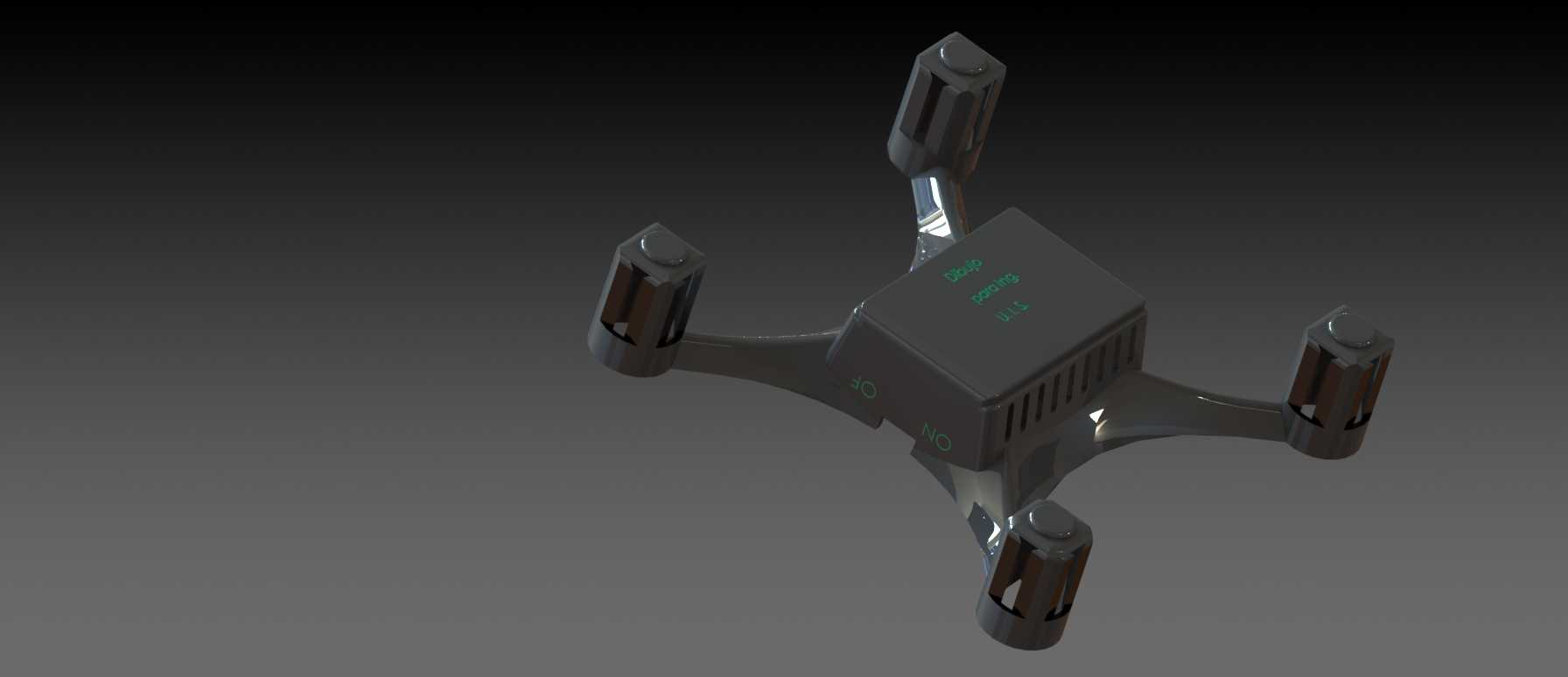

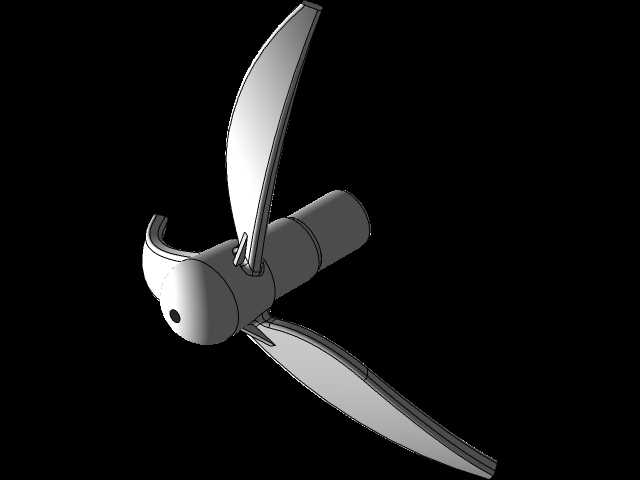

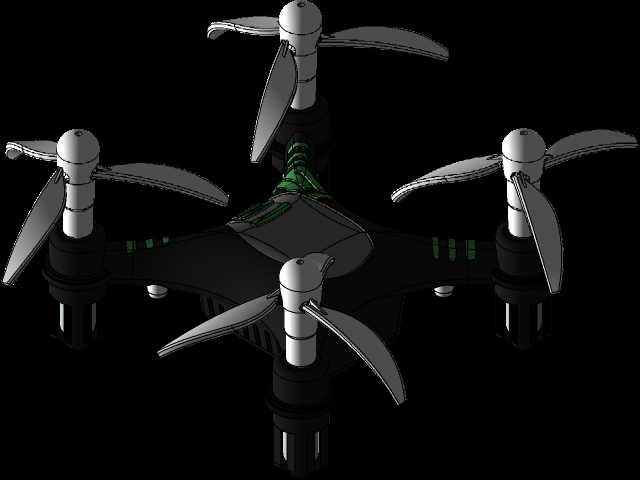

　　旋翼部分采用折叠式桨叶设计，每一组旋翼的两片桨叶都可以沿桨夹轴向转动收纳，收纳状态下桨叶完全贴合机臂外侧轮廓，整机收纳后的外轮廓尺寸控制在成年人手掌可完全握持的范围内，不需要额外配备专用的收纳箱，日常通勤携带可以直接放入外套口袋或者小型挎包中。桨叶的翼型做了低速优化，针对这类小轴距无人机的电机转速区间调整了曲面弧度，在相同电池输出功率下能提供更稳定的升力，悬停状态下的气流扰动更小，在室内狭窄空间飞行时不会因为下洗气流过大吹起地面轻质杂物，影响飞行安全。中心主控舱的结构做了分层设计，上层预留飞控板、GPS模块的安装位，中层是电池仓，采用抽拉式的固定结构，不需要额外借助工具就可以完成电池更换，电池仓周边设计了一圈缓冲泡棉的安装卡槽，既能在飞行落地时吸收冲击能量保护电池电芯，也能避免电池在仓内因为飞行震动产生移位，导致整机重心偏移影响飞行稳定性。下层预留了功能拓展接口的安装位，可以根据实际使用需求挂载微型摄像头、小型气体检测模块或者LED警示灯，拓展接口采用通用的快拆结构，更换不同功能模块时不需要拆解整机外壳，只需要对准卡扣按压即可完成固定，接线位置做了防呆设计，不会出现接反引脚烧毁功能模块的问题。

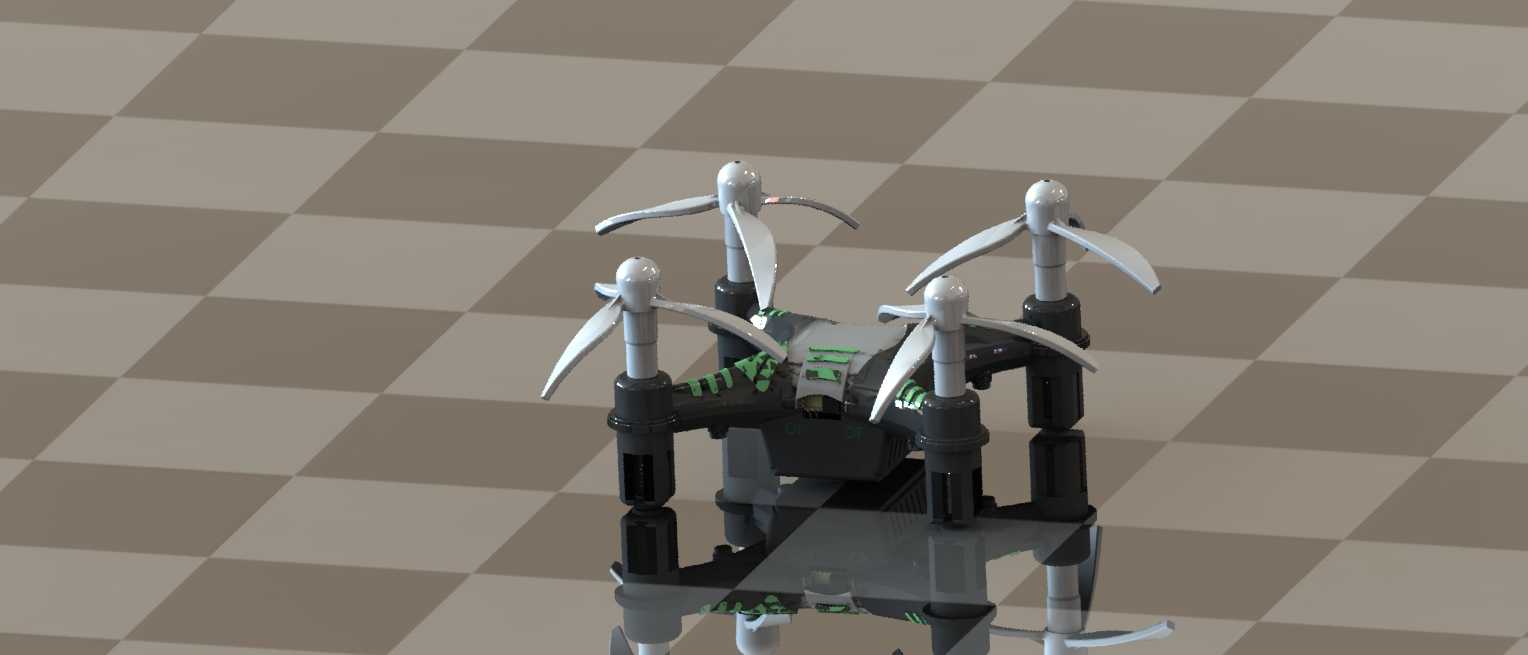

　　起落架部分和机臂做了一体化设计，没有采用独立的起落架杆件，直接利用机臂下端的延伸结构作为落地支撑，这种设计减少了单独的连接零件数量，降低了整机的装配复杂度，支撑脚的底部做了圆弧过渡处理，落地时不会因为尖锐棱角剐蹭地面或者桌面，支撑位置的高度经过反复校核，确保挂载最大尺寸的拓展模块时，模块最低点距离地面仍有3mm以上的安全间隙，不会在起飞降落阶段剐蹭地面造成设备损坏。整机的外壳壁厚控制在1.2mm，在保证结构强度满足日常飞行抗冲击要求的前提下，尽可能降低壳体本身的重量，所有的壳体拼接位置都采用卡扣加少量定位螺丝的固定方式，既保证了拼接缝隙的均匀度，也方便后期维护时拆解检修内部元器件，不需要拧下大量螺丝就能打开上盖查看飞控接线状态。

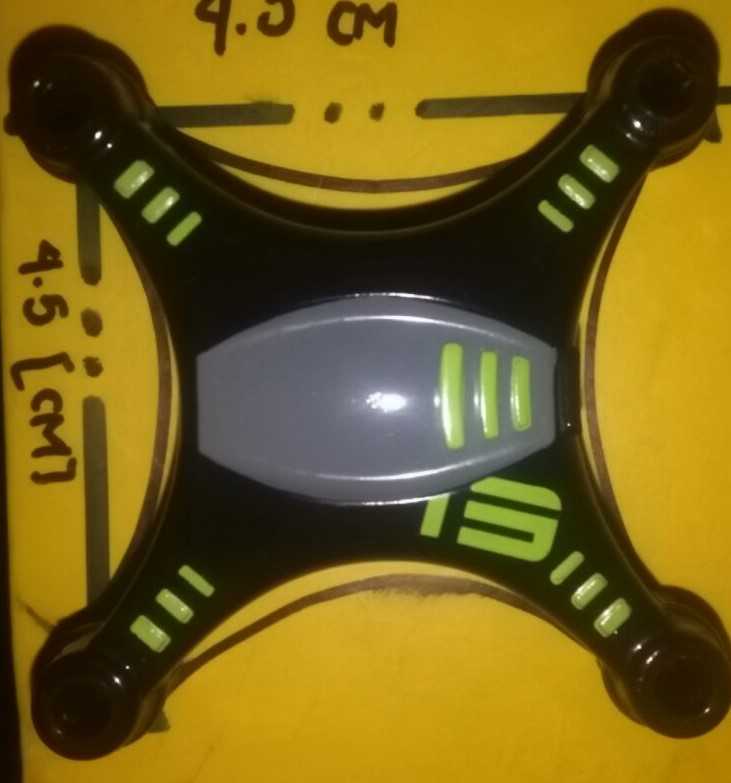

　　从安装边界的角度考虑，这款迷你无人机的所有外露接口都做了圆角处理，机臂末端的电机安装座尺寸和常用的1104系列微型无刷电机完全匹配，电机固定孔位采用标准的M1.2螺丝孔距，不需要额外做转接件就能直接安装市售的同规格电机，降低了后期维修更换配件的成本。飞控安装位的孔位兼容通用的微型飞控板安装尺寸，不管是使用开源飞控还是定制的集成飞控，都能直接固定在预设的安装柱上，不需要额外打孔或者增加转接板。电池仓的内部尺寸适配常规的2S 300mAh微型锂电池，仓盖的锁紧力度经过调校，飞行过程中不会因为震动自行松脱，同时手动开启时不需要过大的按压力度，戴薄手套操作也能顺利完成电池更换。

　　在实际使用场景中，这类迷你无人机因为轴距小、重量轻，飞行时的噪音控制表现更好，在室内展馆巡检、家庭聚会航拍这类对噪音敏感的场景中使用，不会产生过大的噪音干扰周边人员，同时因为整机重量低于250g，按照民航相关的管理要求不需要做实名登记，个人用户日常使用的合规性更高。针对教学场景的使用需求，整机的结构拆解难度低，各个部件的连接逻辑清晰，没有复杂的走线设计，科创教学中可以让学员自行完成组装、调试，直观理解四旋翼飞行器的结构原理和飞行控制逻辑，外壳部分预留了自定义涂装的平整区域，学员可以根据自己的喜好做外观定制，提升教学过程中的参与感。

　　结构设计阶段还针对日常使用中的常见损耗做了优化，机臂位置采用了略带韧性的改性ABS材质，轻微的碰撞不会出现直接断裂的情况，碰撞产生的形变可以在受力消失后自行恢复，桨叶采用轻量化的尼龙材质，碰撞到障碍物时会优先发生形变卸力，不会直接把冲击力传递到电机轴上，避免电机轴受冲击弯曲报废。整机的重心位置经过反复调整，落在四个旋翼形成的几何中心正下方，悬停状态下不需要飞控输出额外的修正力矩就能保持稳定，能有效降低飞行过程中的功耗，延长单块电池的续航时间。
