五英寸无人机螺旋桨防护结构设计

　　在消费级航拍无人机、小型穿越机的日常作业与飞行场景中，螺旋桨作为直接提供升力的核心动部件，其外露的高速旋转特性始终是飞行安全的核心风险点——不管是新手入门阶段的操作失误撞墙、挂碰树枝线缆，还是室内巡检、近人作业场景下的误触风险，都需要可靠的桨叶防护结构来抵消碰撞冲击，既避免桨叶断裂炸机，也防止高速旋转的桨叶划伤操作人员或周边物体。这款适配五英寸螺旋桨的防护结构，正是针对这类小轴距多旋翼无人机的实际使用需求设计的。

　　从实际使用场景来看，五英寸桨是目前消费级航拍无人机、入门级穿越机最常用的桨叶规格，对应的机架轴距多在220mm到250mm区间，这类设备既承担户外航拍、农林小区域植保取样的作业需求，也常被用于室内管线巡检、活动航拍等近人、近障碍物的飞行场景，没有防护的情况下，轻微的侧向碰撞就可能导致桨叶崩断，甚至让电机轴受冲击变形，直接造成设备坠毁。这款护罩的整体环形外圈采用等宽圆弧截面设计，碰撞接触时不会像直角结构那样出现应力集中卡滞，碰到墙面、树枝时可以顺着圆弧面滑开，抵消部分碰撞动能，降低炸机概率。

　　结构设计上，护罩中心的安装座采用十字分布的四个安装孔位，孔位间距匹配主流五英寸桨机的电机座安装孔距，不需要额外改装机架，直接通过螺丝就能固定在电机座外侧的机架安装位上，安装后护罩的外圈边缘略高于桨叶旋转平面的最高点，不管是正向碰撞还是侧向剐蹭，首先接触障碍物的都是护罩外圈，不会直接碰击桨叶。连接中心座与外圈的三根辐条采用流线型变截面设计，靠近中心座的位置截面更厚，保证连接强度，向外圈延伸的过程中逐渐收窄，尽可能降低对桨叶下洗气流的阻挡，减少护罩带来的动力损耗——很多新手玩家早期使用的全包式护罩往往因为辐条过密、风阻过大，导致飞行续航下降15%以上，甚至出现气流紊乱导致的飞行姿态不稳，这款护罩的辐条布局经过气流走向优化，辐条位置避开了桨叶的主要下洗流通道，对飞行效率的影响控制在5%以内，不会明显改变无人机原有飞行手感。

　　尺寸边界方面，护罩整体外径控制在140mm左右，刚好覆盖五英寸螺旋桨的旋转扫掠范围，安装后不会因为护罩尺寸过大导致整机宽度超标，影响无人机穿过狭窄缝隙的能力；护罩的轴向宽度控制在18mm，不会突出机架上下表面过多，既可以收纳进常规的无人机便携包，也不会在飞行时碰到机架上搭载的摄像头、图传天线等外设。中心安装座的下沉式设计，让安装螺丝的头部完全埋入座体内部，不会突出到桨叶旋转区域，避免螺丝剐蹭桨叶导致的射桨风险。

　　从材料选型的工程角度考虑，这类护罩如果采用常规PLA材料打印，低温环境下碰撞容易脆裂，而采用韧性更好的PETG或者尼龙材料制作时，环形外圈的壁厚控制在2.5mm，既可以承受普通飞行时的碰撞冲击，不会轻微一碰就断裂，也不会因为壁厚过大导致整体重量超标——单只护罩重量控制在12g以内，四个护罩总增重不到50g，对于五英寸桨无人机来说，这个重量增量完全在动力系统的冗余承载范围内，不会导致电机负载过高过热。另外护罩的外圈边缘做了R2的圆角钝化处理，即使碰到人体皮肤，也不会因为尖锐边缘造成划伤，满足近人飞行的安全要求。

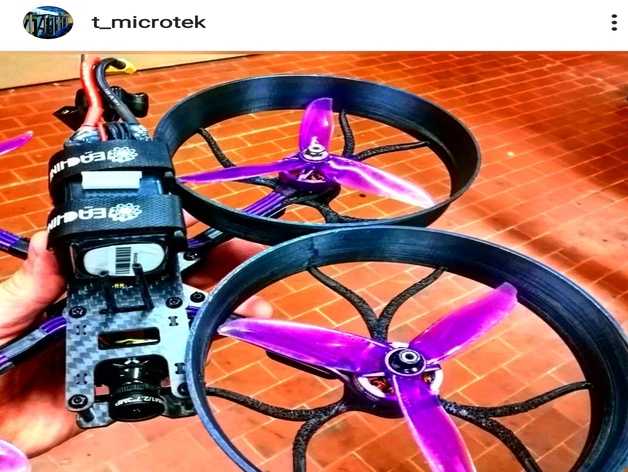

　　实际装机测试的场景中，这款护罩在1m高度的侧向撞墙测试中，能够有效保护桨叶不直接接触墙面，碰撞后无人机会顺着护罩的圆弧面弹开，飞手只需要轻微修正摇杆就能恢复正常飞行姿态，不会出现直接炸机坠地的情况；在挂碰直径10mm以内的树枝时，护罩可以把树枝挡在桨叶旋转范围之外，不会出现桨叶打树枝断裂的问题。对于新手练习飞行的场景，这款护罩可以大幅降低练习过程中的配件损耗，不需要因为轻微碰撞就频繁更换桨叶；对于室内作业的场景，也能避免桨叶误触室内管线、装饰构件造成的设备损坏与财产损失。
