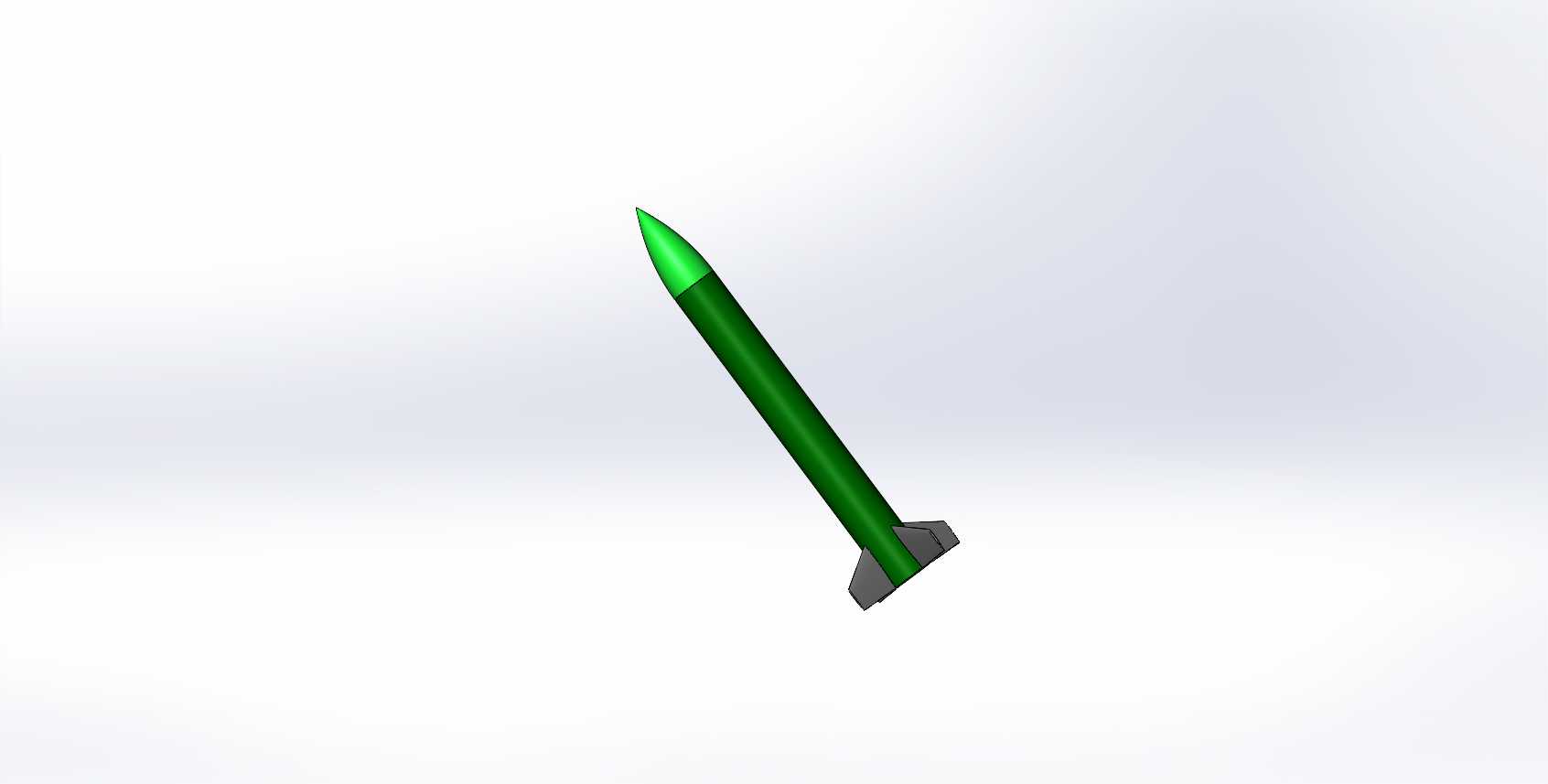

小型尾翼稳定尖头火箭结构三维数模

　　该模型还原的是小型尾翼稳定式火箭的基础结构形态，这类构型在航天科普教具、小型探空试验装置、教学演示载体领域应用十分广泛，很多高校航空航天专业的入门结构教学、中小学生科创活动的结构认知，都会采用这类简化构型作为演示载体，能直观展示无控火箭的基本气动布局逻辑。从结构设计逻辑来看，弹体采用等直径圆柱段加锥形头部的经典组合，锥形头部的长细比经过适配调整，能在亚音速飞行状态下有效降低头部激波阻力，圆柱段则为内部载荷、动力段预留了充足的安装空间，弹体尾部的四片对称布置梯形尾翼，采用后掠翼型设计，安装时与弹体轴线保持固定安装角，飞行过程中能通过尾翼产生的稳定力矩让弹体始终保持头部朝前的飞行姿态，避免飞行过程中出现翻滚、偏航失稳的问题。

　　从外形尺寸与安装边界来看，该模型整体长径比控制在10:1左右，弹体直径统一，尾翼的展长不超过弹体直径的1.5倍，尾翼与弹体尾部采用嵌入式安装结构，安装时尾翼根部与弹体尾部的安装槽完全贴合，不需要额外的紧固件就能完成定位，装配后整体同轴度误差控制在0.1mm以内，能满足3D打印制作实物教具的精度要求。在实际功能层面，这类简化构型的火箭结构，除了作为教学演示模型之外，也能作为小型固体火箭的结构验证载体，设计时弹体圆柱段的壁厚预留了2mm的余量，既可以满足结构强度要求，也能在内部预留出动力舱、载荷舱的分隔空间，头部锥形段与圆柱段采用可拆卸的插接结构，方便更换头部的载荷模块，比如搭载小型温感采集模块、高度记录模块时，

　　不需要拆解整个弹体就能完成模块更换。设计过程中特意简化了不必要的复杂曲面结构，所有特征都采用规则几何特征组合，弹体表面没有多余的凸起结构，能有效降低建模过程中的特征出错概率，也能适配不同的三维软件打开编辑，不管是用来做结构装配练习，还是做气动仿真的基础网格模型，都能直接调用，不需要额外做几何修复。尾翼的位置特意设置在弹体最末端，距离弹体质心的距离足够大，能最大化尾翼的稳定力矩效率，不需要额外增加配重就能让弹体的静稳定度保持在合理区间，避免稳定度过高导致的飞行机动能力不足，或是稳定度过低导致的飞行失稳问题。弹体尾部的端面预留了动力段的安装定位面，安装小型固体发动机时，能直接靠端面定位完成同轴装配，不需要额外做定位工装，装配后发动机轴线与弹体轴线的重合度能满足飞行要求，不会出现推力偏心导致的飞行轨迹偏移。
