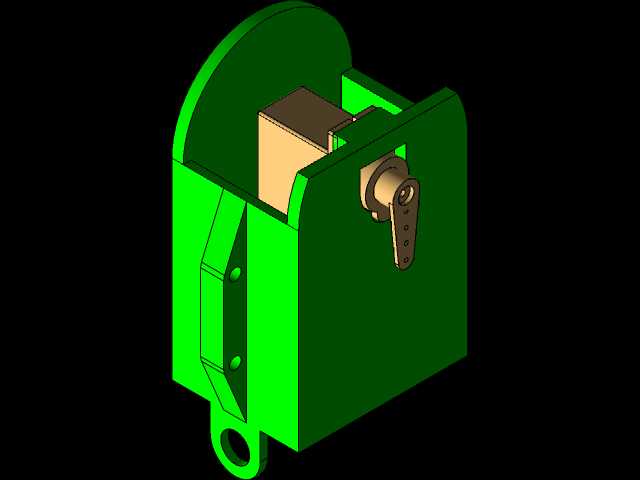

人形机器人SG90舵机配套安装固定支架

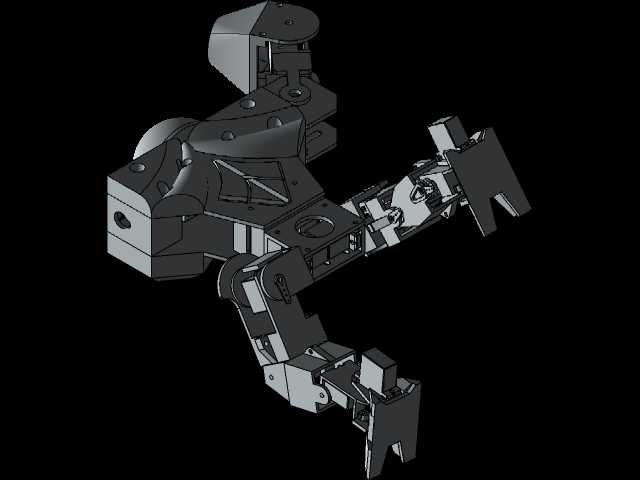

　　这款固定支架是专为SG90微型舵机配套设计的安装结构件，主要应用于小型人形机器人关节传动部位的舵机固定场景，在桌面级小型仿生机器人、教育类机器人实训套件、小型机械臂关节模组中都能见到这类结构的应用。从实际使用场景来看，这类支架需要同时承担舵机本体固定、相邻结构件铰接传动两个核心功能，在小型人形机器人的踝、腕、指等负载较小的关节位置，这类一体成型的支架可以大幅减少装配零件数量，降低整体结构重量，提升关节传动的同轴度精度。

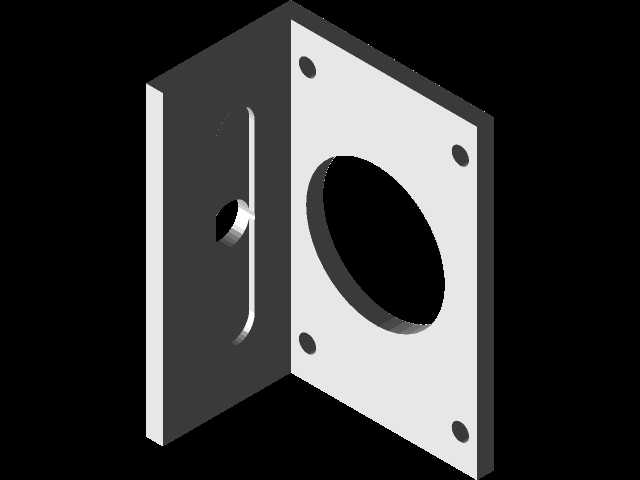

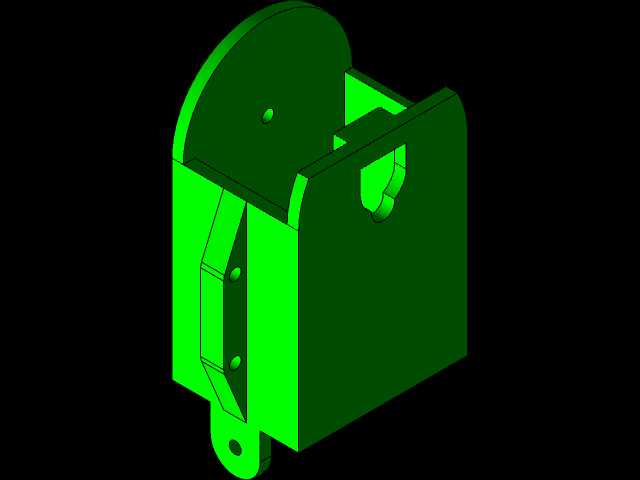

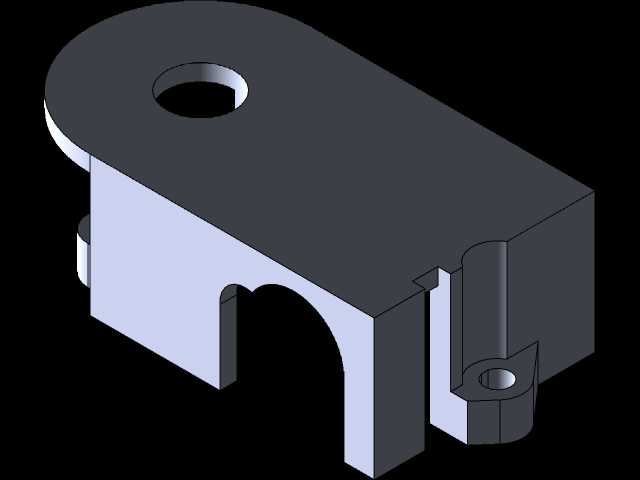

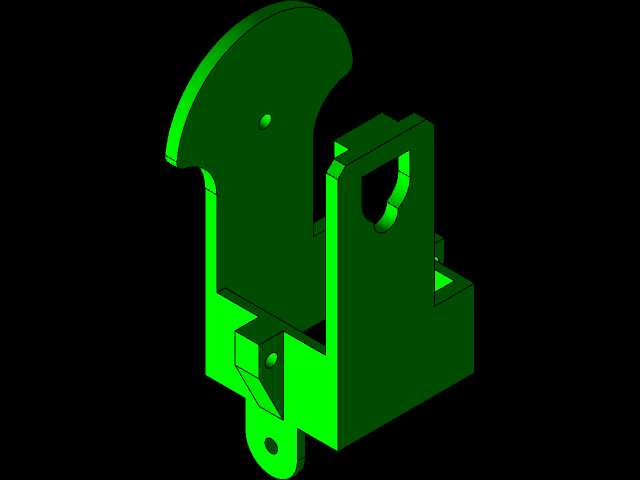

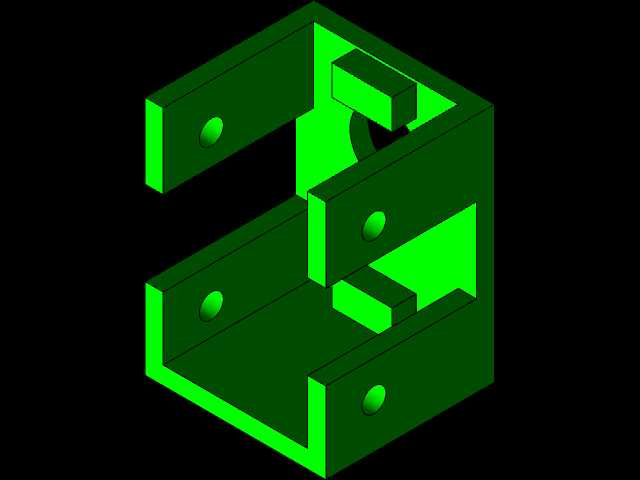

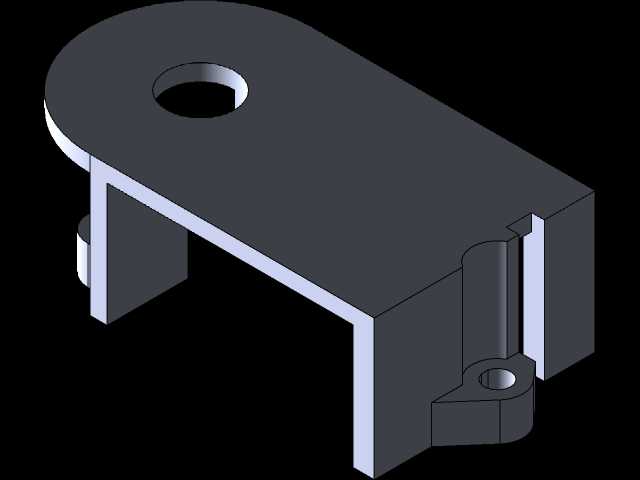

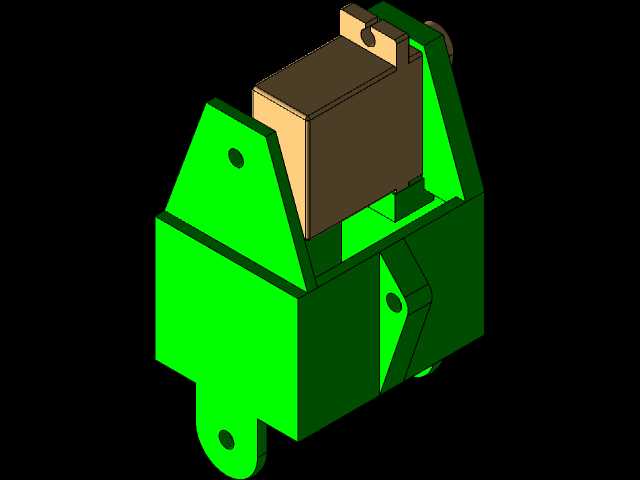

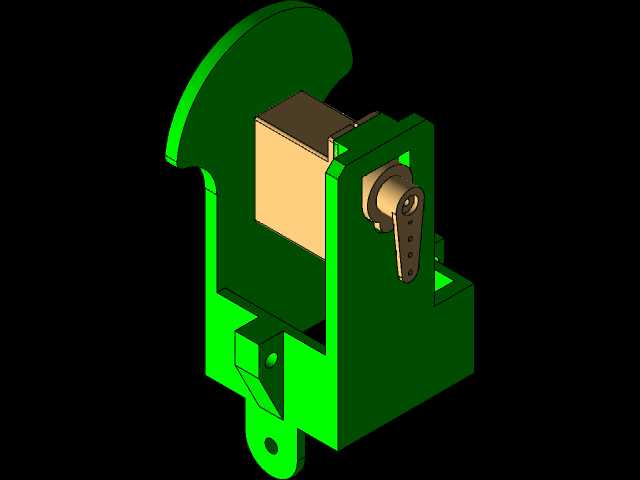

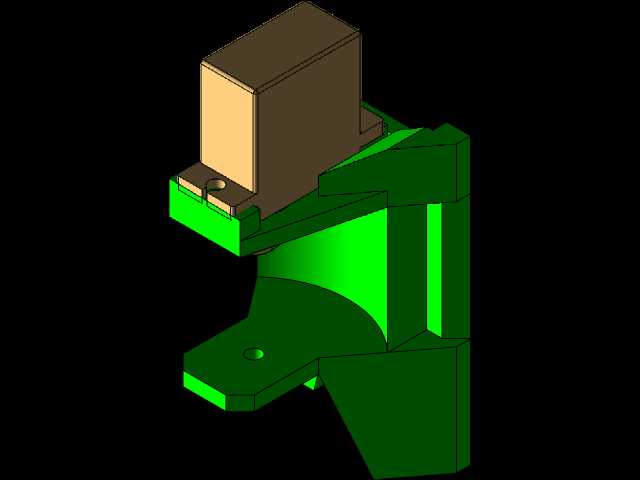

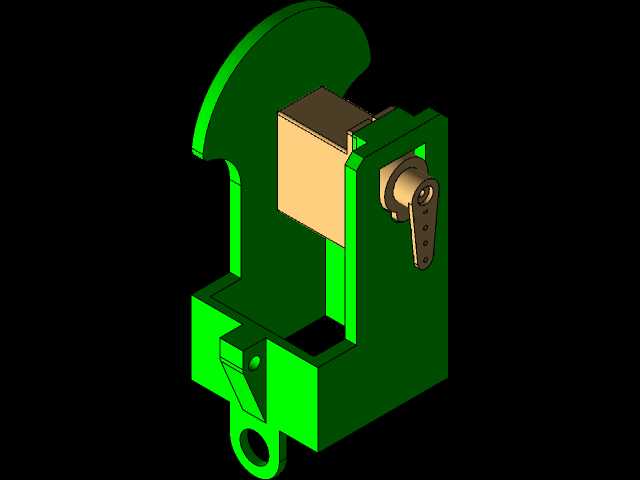

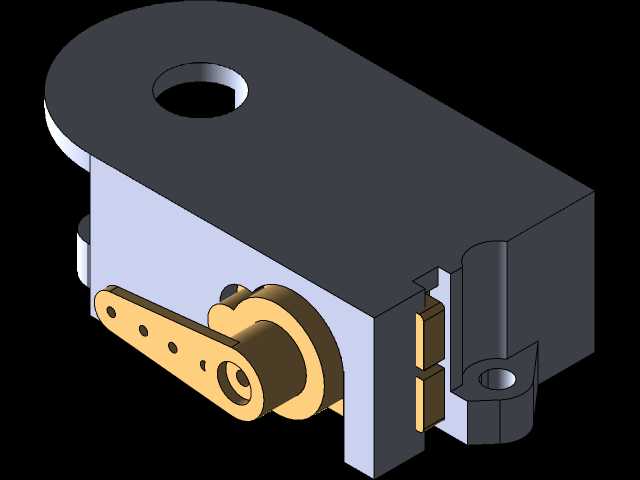

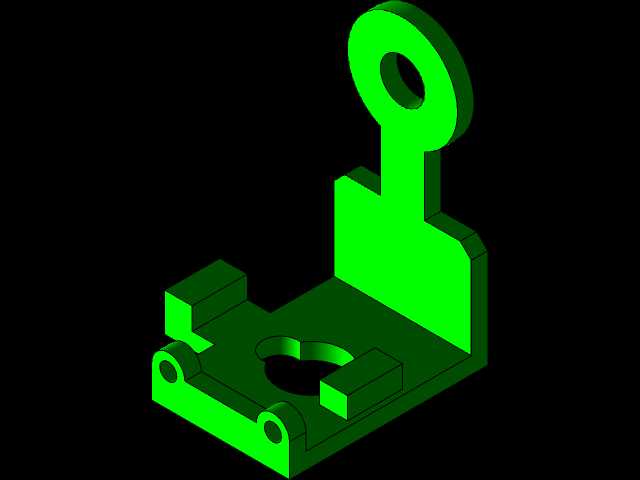

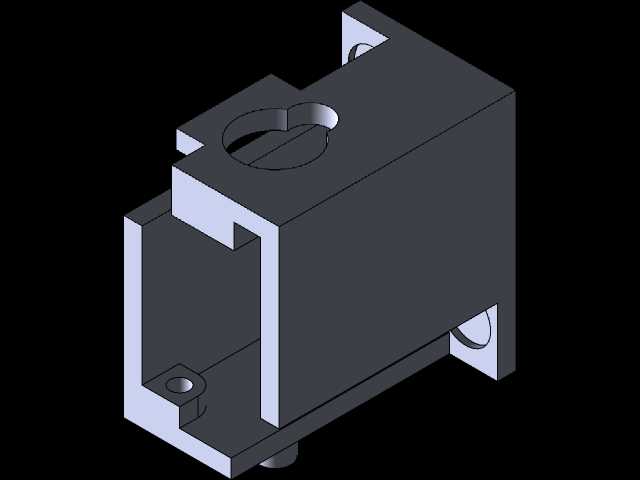

　　设计思路上，这款支架采用了L型一体折弯式的主体结构，主体分为两个互相垂直的安装面，其中一个平面开设圆形通孔用于舵机输出轴的避让与定位，另一垂直面设置对应的铰接凸台，凸台中心的通孔与舵机输出轴保持严格同轴，确保舵机转动时相邻结构件不会出现卡滞或偏心磨损。支架的壁厚经过针对性优化，在保证结构刚性的前提下尽可能压缩整体尺寸，避免在关节转动过程中与周边结构件发生运动干涉。

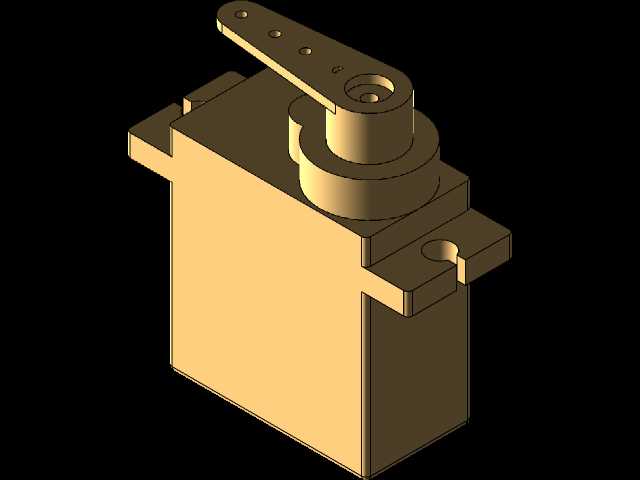

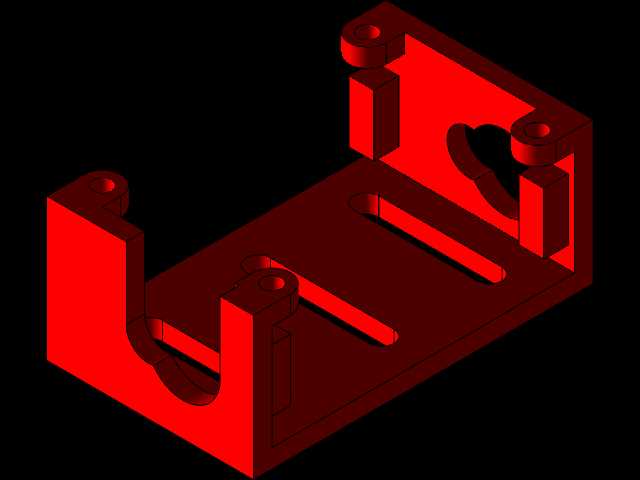

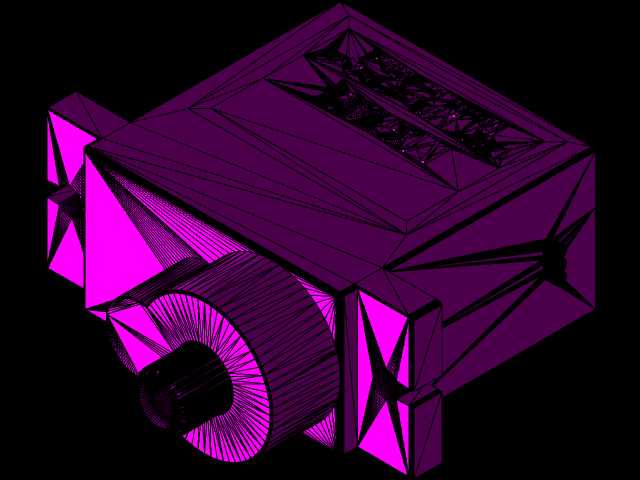

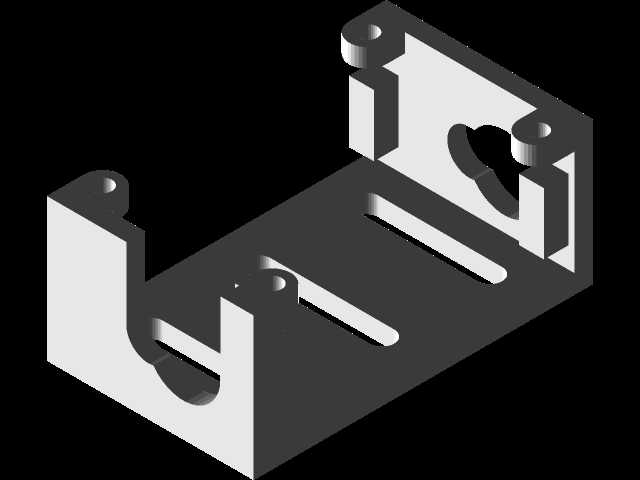

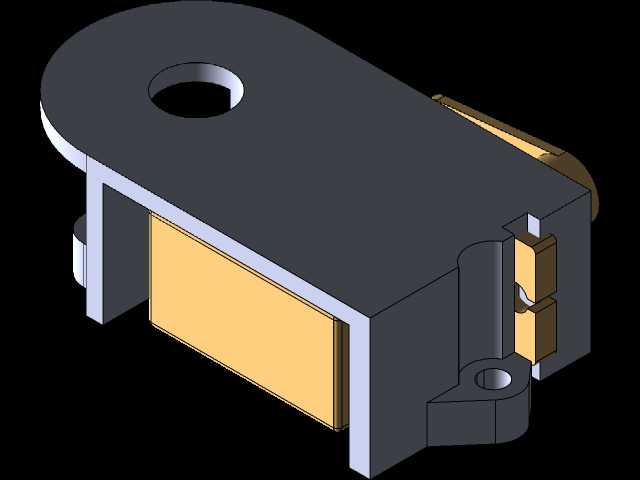

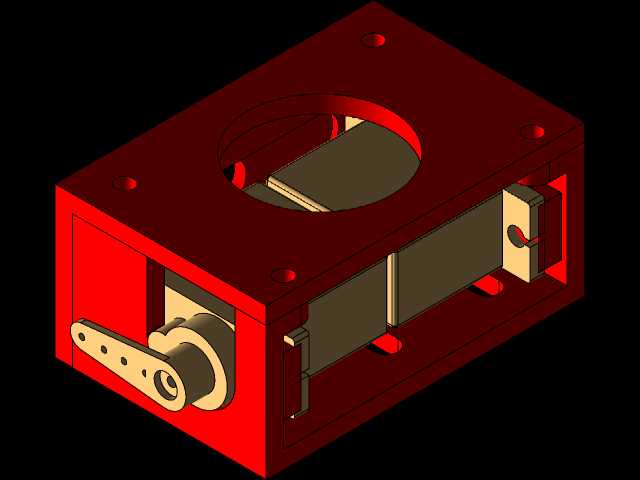

　　从安装边界来看，支架的舵机容纳腔尺寸完全匹配SG90舵机的外形尺寸，安装孔位对应SG90舵机两侧的标准固定孔，安装时可以直接使用M2自攻螺丝将舵机锁紧在支架腔体内部，不需要额外增加定位衬套。铰接凸台的外径尺寸适配常见的小型机器人结构件铰接孔公差，凸台长度预留了足够的垫片安装空间，可以根据实际装配间隙调整垫片厚度，消除关节轴向窜动。支架的整体外形做了切角处理，在关节转动到极限角度时，切角位置可以避开相邻连杆的运动路径，扩大关节的有效转动角度范围。

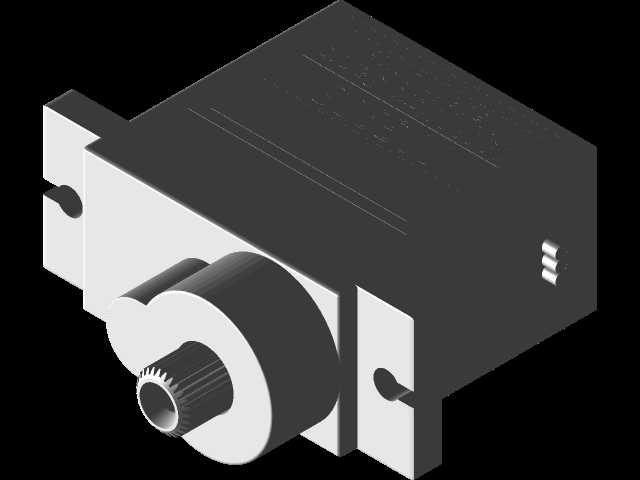

　　功能特性方面，一体成型的结构避免了装配式支架的累计装配误差，舵机安装后输出轴与铰接孔的同轴度可以控制在0.1mm以内，大幅降低舵机转动时的径向负载，延长微型舵机的使用寿命。支架的两个安装面都预留了足够的平面区域，既可以用于舵机的锁紧固定，也可以作为其他传感器、线束固定座的安装基面，在小型机器人紧凑的内部空间里提升空间利用率。黑色与白色的分面设计也方便装配时快速识别安装方向，减少实训场景下的装配错误率。

　　在实际选型使用时，这类支架仅适配SG90系列9g微型舵机，不能直接用于更大扭矩的MG90S或金属齿舵机，安装时需要注意舵机出线方向与支架线槽的匹配，避免舵机转动时夹断导线。铰接部位的配合间隙建议控制在0.05-0.1mm之间，间隙过大会导致关节晃动，间隙过小则会增加转动阻力，提升舵机的空载电流。对于需要频繁正反转的关节位置，可以在铰接凸台表面增加少量聚四氟乙烯润滑涂层，降低转动过程中的磨损量，提升长期使用的稳定性。
