三角洲3D打印机方形安装基座结构

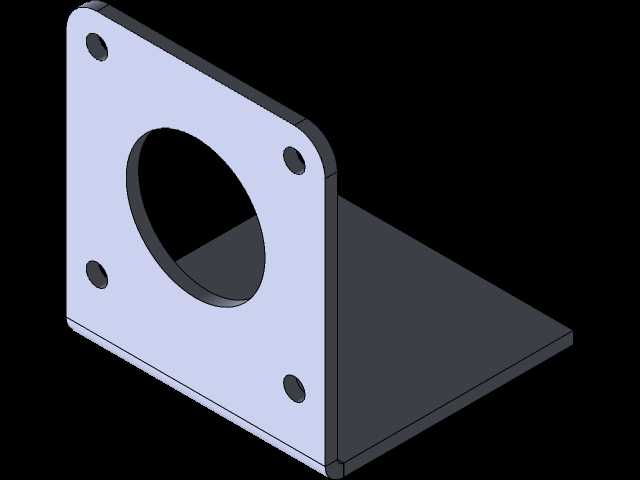

　　在桌面级FDM三角洲3D打印机的整机结构搭建中，这类方形安装基座是承担运动组件定位、动力模块承载的核心连接构件，日常设备运维、结构改装场景里，经常需要对这类基座的安装公差、孔位匹配度做校核，避免因基座安装偏差导致打印头运动轨迹偏移，出现层纹错位、打印件翘边等常见工艺问题。从实际装机的使用逻辑来看，这个基座的核心作用是为直线运动模组、驱动传动部件提供统一的安装基准面，整个构件采用圆角方形的主体轮廓，四个角位对称布置的通孔是用于穿设固定螺栓，将基座锁紧在设备的型材框架对应安装位上，中心位置的大尺寸通孔则是为运动轴、传动带或者走线通道预留的穿行空间，避免构件与运动部件发生运动干涉。做这个构件的结构设计时，首先要考虑的是安装面的平面度公差，

　　因为三角洲打印机的并联臂结构对安装基准的平行度、垂直度误差非常敏感，哪怕0.1mm的基准面偏差，经过并联臂的长度放大后，打印头末端的位置偏差可能会超过0.3mm，直接影响打印成型精度，所以设计时基座的安装贴合面预留了0.2mm的机加工余量，在3D打印成型后可以通过简单的铣削或者手工研磨保证平面度要求。四个角的安装孔采用对称等距布置，孔位中心到构件侧边的距离完全一致，这样在设备组装时不需要额外做定位标记，只要对齐型材上的预装T型螺母位置就可以快速完成安装，同时孔位直径比常用的M4固定螺栓大0.5mm，预留了微小的安装调整余量，方便装机时微调基座位置，补偿型材框架的组装累积误差。构件的边角做了R角过渡处理，

　　一方面是避免3D打印成型时边角出现应力集中，导致打印完成后构件出现翘曲变形，另一方面也能防止装机调试时尖锐边角划伤操作人员或者设备走线。从安装边界来看，这个基座的整体厚度控制在15mm，既保证了构件自身的结构刚性，在锁紧螺栓时不会出现形变，也不会因为厚度过大占用过多的设备内部安装空间，给相邻的传动部件、散热模块留出足够的布置间隙。实际应用中，这类基座除了用于三角洲打印机的运动模组固定，也可以根据孔位适配情况，改装用于小型自动化设备的传感器安装座、传动轮支撑座，只要安装孔位间距、中心通孔尺寸匹配，就可以直接复用，不需要重新做结构设计。在做三维建模的时候，需要特别注意几个尺寸的匹配校验：首先是四个安装孔的中心距公差，必须控制在±0.

　　1mm以内，否则会出现螺栓无法穿入型材螺母的问题；其次是中心通孔的直径，要比穿行的轴件或者线束外径大2mm以上，避免运动过程中轴件与孔壁发生摩擦，增加运动阻力；另外基座的侧边与安装孔中心的平行度也要做约束，保证安装后基座的侧边与设备型材框架保持平行，不会出现倾斜。很多新手在DIY三角洲打印机的时候，经常会忽略这类基座的结构刚性，采用过薄的结构或者不对称的孔位设计，最终导致设备高速打印时出现共振，打印表面出现明显的振纹，而这种对称式的方形厚壁结构，自身固有频率更高，能有效避开设备步进电机的常用工作转速区间，减少共振问题的出现。同时构件的外轮廓没有多余的凸起结构，在做3D打印成型时不需要添加额外的支撑结构，打印完成后只需要简单去除底部的支撑 raft 就可以直接使用，降低了后处理的工作量，也减少了支撑去除过程中对安装面的损伤。从设备维护的角度来说，这种标准化孔位的基座，在设备长期使用出现磨损后，可以快速打印替换件完成更换，不需要对整机结构做调整，大幅缩短了设备的停机维护时间。
