AtomicPi小型塔式控制机箱结构设计

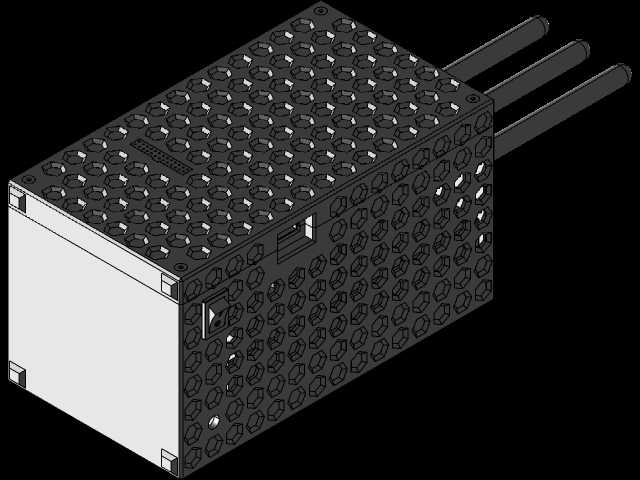

　　这款结构件是为Atomic Pi嵌入式主控板定制的小型塔式承载壳体，主要应用场景是桌面级FDM 3D打印机的主控端集成安装，替代原有零散堆叠的主控、接线、外设布局，解决桌面级设备主控外露易积灰、接线拉扯易松脱、移动调试时部件磕碰损坏的实际问题。实际使用中，壳体将主控板、供电转接模块、接线端子全部收纳在内部腔体，所有对外接口通过预设的开孔引出，日常操作时无需打开壳体即可完成U盘插拔、按键操作、接线调整，适配车间、创客空间、个人桌面等多场景下的3D打印机控制需求，也可拓展作为小型嵌入式工控主机的承载结构，用于小型自动化设备的本地控制端。

　　从功能特性来看，壳体采用立方体主腔体结构，边角做了小圆弧过渡避免应力集中，顶部靠角位置设置外径16毫米的通气管接头安装位，这个位置的选择经过实际走线验证，既不会干涉顶部盖板的拆装，也能让通气管路沿设备边角走线，避免和打印头运动路径产生干涉，通气管主要用于腔体内部的空气流通，平衡内外气压，同时带走主控板长时间运行产生的积热，避免密闭腔体内温度过高导致主控降频。侧面预留的蓝色弯管接头是走线出口，用于引出加热头、热床、限位开关的连接线，弯管结构可以对线材形成弯折保护，避免线材在出口处反复弯折出现线芯断裂的问题。底部设置的两个不同规格的接头，一个是供电线入口，一个是调试串口的引出位，两个接口分别布置在底部对角位置，避免强电供电线和弱电线材出现信号干扰。

　　设计思路上优先考虑了3D打印制作的工艺可行性，所有壁厚统一设置为2毫米，没有大角度的悬空结构，打印时无需添加过多支撑，打印完成后仅需简单去除支撑毛刺即可完成装配，腔体内部预留了主控板的安装柱位置，安装柱高度统一为5毫米，既可以让主控板背面和壳体底部留出足够的散热间隙，也能避免焊接引脚直接接触壳体造成短路。顶部的绿色挡片结构是走线限位件，用于约束从顶部通气管旁引出的线材，避免线材垂落影响打印平台运动，挡片和主壳体采用一体化打印设计，无需额外装配紧固件。侧面的管路接口都做了1毫米的凸台定位，安装管路时可以直接套在凸台上，用扎带紧固即可完成密封固定，不需要额外加工螺纹，降低制作难度。

　　外形尺寸方面，主腔体为立方体结构，整体占用桌面面积不超过150毫米见方，高度控制在120毫米以内，属于小型塔式结构，可以直接放置在3D打印机的框架侧边，不会占用过多的桌面操作空间。安装边界上，壳体底部预留了两个M3的螺丝安装孔，孔距为100毫米，适配市面上多数桌面级3D打印机框架的铝型材安装槽位，既可以直接放置在桌面使用，也可以通过螺丝固定在设备框架上，避免设备运行时的振动导致壳体移位。所有对外接口的位置都经过实际装配验证，接口距离壳体边角的距离都预留了至少10毫米的操作空间，插拔线材、安装管路时不需要使用特殊工具，徒手即可完成操作。腔体内部的空间预留了10%的冗余量，除了安装Atomic Pi主控板之外，还可以容纳小型的降压模块、散热风扇等扩展部件，用户可以根据自身的功能需求进行加装，不需要对壳体结构进行二次修改。
