电力变压器侧装式绝缘防护挡板结构

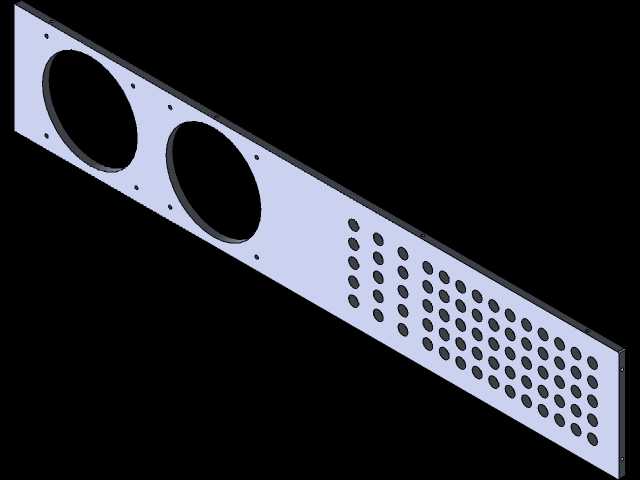

　　在配电系统的电力变压器现场安装与运维场景中，裸露的带电连接部位始终是运维安全管控的核心风险点，这类侧装式绝缘防护挡板，正是针对变压器低压侧出线端、母排连接区域的定向防护需求开发的结构件，主要作用是隔绝运维人员误触带电部位的风险，同时阻挡外界粉尘、飞溅杂物直接落在带电连接面上，降低相间短路、积污闪络的故障概率。不同于常规套在母排上的热缩绝缘套，这种整体式挡板采用平板式拼装结构，不需要拆解现有母排连接螺栓就能完成加装，特别适合已投运变压器的现场技改加装作业，能大幅缩短停电作业的时长，减少配电线路停电对周边用户的影响。从结构设计逻辑来看，挡板整体采用长条形异型材裁切成型，主体平面保持足够的结构刚度，避免长期受户外温变影响出现翘曲变形，

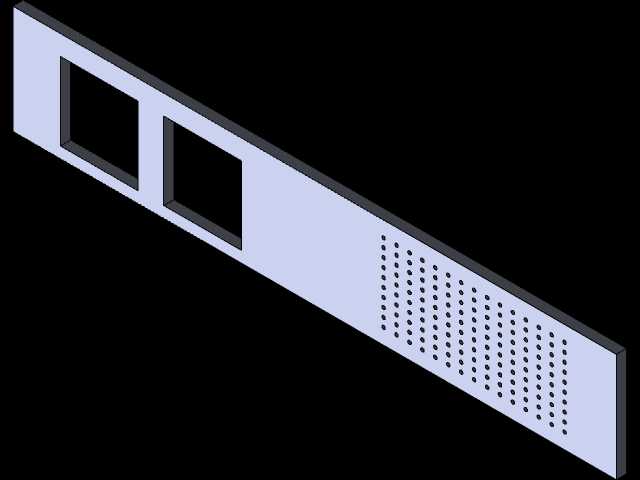

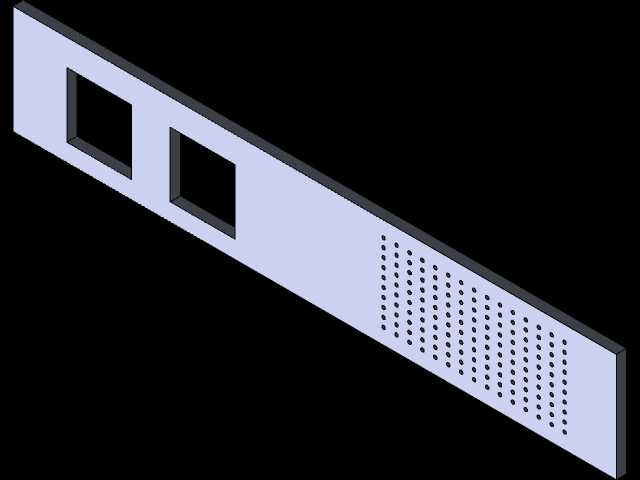

　　边缘位置做了等距分布的安装孔位，孔位间距匹配行业内主流电力变压器外壳的侧装螺柱间距，不需要在变压器壳体上额外钻孔攻丝，直接利用原有壳体的固定螺柱就能完成锁紧固定，安装时只需要对准孔位套入、加平弹垫拧紧螺母即可，单人就能完成整套安装作业。挡板上预留的方形开孔是对应变压器低压侧出线端子的位置，开孔边缘做了凸起的翻边结构，一方面能增加开孔位置的结构强度，避免运输、安装过程中开孔边缘出现开裂，另一方面翻边能顺着出线电缆的排布方向形成导向，避免电缆绝缘层被开孔的锐边割破，同时翻边和电缆护套之间的配合缝隙更小，能减少蚊虫、粉尘从开孔位置进入变压器壳体内部。在安装边界的适配设计上，挡板的整体长度覆盖变压器整个低压侧出线区域的横向宽度，

　　上下边缘的位置刚好对齐变压器壳体侧部的安装折边，不会突出壳体外轮廓过多，避免影响变压器整体的进出风散热通道，也不会和相邻的配电柜体、母排桥架产生安装干涉；挡板的厚度控制在兼顾绝缘性能和结构强度的合理区间，既保证足够的电气绝缘距离，也不会因为厚度过大导致安装螺柱的啮合长度不足，影响固定可靠性。实际应用中，这类挡板多采用耐候性绝缘板材加工，能适应户外配电房、柱上变压器台架的复杂工况，耐受紫外线照射、高低温循环、潮湿凝露的长期影响，不会出现绝缘性能下降、材质脆化开裂的问题。在结构建模过程中，需要重点核对安装孔位的位置度公差，保证孔位和变压器壳体螺柱的同轴度，避免现场安装时出现孔位错位无法装配的问题；

　　同时要验证挡板安装后和内部带电部位的安全净距，保证挡板内侧和带电母排、端子之间留有足够的空气间隙，满足配电设备的电气安全距离要求，不能因为挡板加装导致绝缘距离不足引发放电故障。另外，挡板的分段拼接位置要做叠边处理，避免拼接缝隙直对内部带电部位，防止杂物从拼接缝隙掉入带电区域，相邻两块挡板的拼接处采用共用安装孔位固定，能减少整体的安装点位，提升装配效率。对于不同容量等级的电力变压器，只需要调整挡板的整体长度、开孔位置和孔位间距，就能快速适配不同型号的产品，结构的通用性较强，不需要针对每个型号重新开发整套模具，能有效降低配套加工的成本。在日常运维过程中，这类挡板不需要额外的维护保养，表面光滑不易积污，即使长时间运行后表面积累灰尘，在停电清扫时直接擦拭表面即可，拆装过程不需要动及内部的电气连接，运维操作十分便捷。
