车载电力变压器上盖防护结构设计

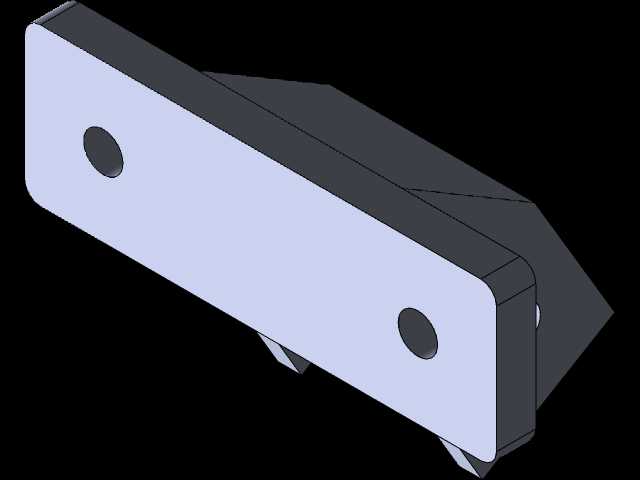

　　减少变压器工作时的电磁辐射对车载CAN总线、影音系统、传感器信号的干扰。设计过程中首先要匹配变压器本体的顶部安装边界，上盖的下沿轮廓完全贴合变压器铁芯与绕组总成的顶部外形，图中可见的下沿弧形避让结构，是为了避开绕组端部的弧形绝缘包覆层，避免装配时硬接触压损绝缘层，同时该弧形结构也能在车辆行驶产生持续振动时，给上盖与绕组之间预留微量的形变缓冲空间，防止长期振动摩擦导致绝缘层破损。上盖的主体平面采用等厚设计，厚度取值需要兼顾结构强度与轻量化要求，车载部件对重量敏感度较高，过厚的盖板会增加整车簧上重量，影响能耗表现，过薄则会在振动工况下产生共振异响，甚至出现固定点位开裂的问题，设计时会通过模态仿真校核盖板的固有频率，避开车辆怠速、在车载电气系统的布局设计中，电力变压器的上盖防护结构是保障部件稳定运行的核心结构件之一，不同于工业固定式变压器的壳体设计，车载场景下的部件需要同时兼顾安装空间限制、行车振动耐受、绝缘防护、散热适配等多重需求，这一上盖结构的设计逻辑完全围绕车载工况的实际约束展开。从实际装车场景来看，这类结构主要应用在乘用车辆、商用工程车辆的车载变压供电单元中，负责将车载高压母线的电压转换为车载低压用电设备所需的工作电压，上盖作为变压器总成的顶部防护部件，首先要承担物理防护作用，隔绝行车过程中溅入的泥水、灰尘，避免金属碎屑、线束接头脱落等异物掉落到变压器绕组、接线端子位置引发短路故障，同时还要配合壳体整体形成电磁屏蔽腔体，

　　常用行驶转速下的激振频率区间，防止行车过程中出现共振噪音。安装边界上，盖板的侧边预留了均匀分布的固定点位，对应变压器下壳体的安装螺柱位置，固定点位处做了局部加厚的凸台结构，避免螺丝锁附时盖板出现应力集中导致的开裂，凸台高度与密封胶圈的压缩量匹配，装配时胶圈被压缩到设计厚度后，既能达到IP65级别的密封防护要求，又不会因为压缩量过大导致胶圈永久变形失效。从功能特性来看，盖板的顶面做了平整化设计，一方面是为了在整车装配时，上方可以合理布置车载低压线束、保险盒等周边部件，平整的顶面不会对线束绝缘层造成割损，也方便线束通过扎带进行固定，预留的平整面也可以根据不同车型的配置需求，丝印高压警示标识、部件编号、接线说明等标识信息，

　　方便后期售后维修时的识别操作。不同于开放式的工业变压器结构，车载变压器的上盖不需要预留大面积的散热格栅，因为车载变压器的散热主要通过底部的铝制散热基板与水冷板贴合传导，顶部盖板主要承担防护作用，无开孔的整面结构反而能提升密封可靠性，同时盖板内侧会预留浅槽结构，用来嵌装绝缘缓冲泡棉，泡棉直接贴合在绕组的顶部绝缘纸上，既可以填充盖板与绕组之间的间隙，抑制振动时绕组的微小位移，也能进一步提升绝缘防护等级，避免极端情况下盖板与绕组之间出现放电风险。在实际选型匹配时，这类盖板结构需要严格匹配对应功率等级的变压器本体尺寸，不能随意跨功率型号套用，不同功率的变压器绕组直径、接线端子高度、安装孔位间距都存在差异，盖板的避让缺口位置、

　　固定孔位坐标都需要和本体完全对齐，否则会出现装配干涉、密封失效的问题。设计建模过程中，需要先完成变压器内部铁芯、绕组、接线端子的结构建模，再基于内部部件的最大外轮廓做偏置，预留出绝缘间隙、泡棉安装空间后再生成盖板的基础实体，之后再做安装凸台、避让缺口、加强筋的细节设计，盖板内侧会布置网格状的微形加强筋，在不增加整体壁厚的前提下提升盖板的结构刚度，避免大尺寸平面在注塑成型后出现缩痕、翘曲的问题，同时加强筋的走向也会顺着模具脱模方向布置，方便后续开模量产时的脱模操作，减少模具加工的复杂度。考虑到车载部件的耐候性要求，盖板的材料选型一般会选用添加了耐老化助剂的阻燃绝缘工程塑料，能够承受-40℃到125℃的工作温度区间，覆盖车辆极寒地区停放、夏季暴晒后机舱内高温的极端工况，材料的阻燃等级需要达到V0级，即使变压器内部出现极端故障打火，盖板也不会被引燃，避免故障扩大。
