多齿联动重载夹持机械手结构设计

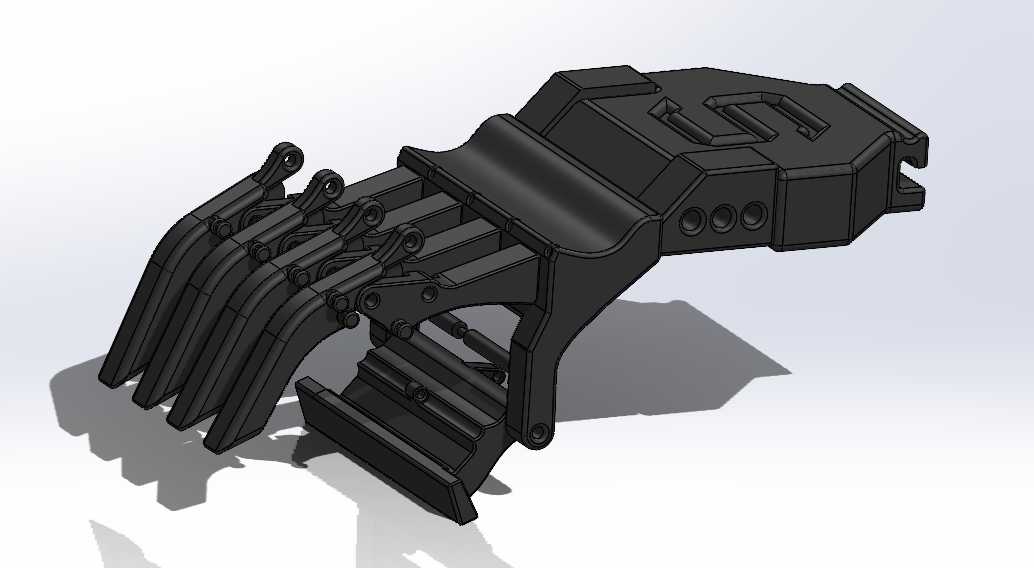

　　这款多齿联动夹持机械手属于工业机器人末端执行器范畴，主要适配中重载搬运、分拣、上下料工位的作业需求，在冶金铸件搬运、建材码垛、报废件拆解、重型工件周转场景中有着较高的适配性，相比普通两指平行夹爪，其多齿包络式的夹持结构能更好地适配不规则外形、大重量块状工件的抓取作业，避免夹持过程中工件滑脱、局部应力集中压损工件表面的问题。从结构设计逻辑来看，该夹爪采用单动力输入的多连杆联动方案，所有夹持指通过铰接连杆与中部动力滑块连接，动力输入后可带动所有夹齿同步完成收拢、张开动作，无需为每个夹指单独配置驱动元件，既简化了驱动控制逻辑，也降低了整体结构重量，同时能保证各夹持点的受力均匀性，避免单齿受力过载出现结构变形。夹指部分采用长齿交错排布设计，

　　收拢时多根夹齿可形成半包围的夹持型腔，针对带棱角的铸件、块状建材、不规则冲压废料等工件，齿面的凸起结构可嵌入工件表面间隙，增大接触摩擦力，即使在设备快速启停、搬运路径存在加速度波动的工况下，也能保证夹持稳定性，不会出现工件移位脱落的问题。主体安装基座采用一体化加厚结构设计，背部预留标准法兰安装接口，可直接适配主流六轴工业机器人、桁架机械手、直角坐标搬运设备的末端安装位，安装面的定位销孔可保证重复安装精度，无需反复调校夹爪与设备主轴的同轴度。夹指与连杆的铰接位置均采用镶嵌耐磨衬套的设计，可降低长期往复摆动带来的铰接孔磨损，延长结构维护周期，日常维护仅需定期在铰接位置加注润滑脂即可，无需频繁更换易损件。从安装边界尺寸来看，

　　该夹爪收拢状态下的横向占用尺寸适配多数工业机器人的末端负载回转半径要求，张开行程可覆盖常见块状工件的夹持尺寸范围，夹指根部的加强筋结构可提升大负载夹持下的结构刚性，当夹持重量达到额定负载上限时，夹指根部的形变控制在允许范围内，不会出现夹齿外张导致的夹持力衰减问题。结构设计过程中针对各铰接点的受力做了仿真校核，在额定夹持力工况下，连杆、销轴、夹指的应力均处于材料许用应力范围内，安全系数满足重载作业的行业标准要求，同时在基座侧面预留了驱动元件的安装位，可根据实际工况选配液压驱动或者气动驱动方案，液压驱动适配大重量铸件、重型工件的搬运场景，气动驱动则适配节拍更快、负载稍轻的常规码垛上下料场景，两种驱动方案的安装接口完全通用，

　　无需对夹爪主体结构做二次修改即可完成适配。夹齿的外形采用带弧度的渐变截面设计，从铰接根部到齿尖截面逐步收窄，既保证了根部的结构强度，也让齿尖部分可以伸入工件的间隙位置完成兜底夹持，针对底部带支撑面的工件，夹齿收拢后可从底部形成托举力，配合侧面的夹持摩擦力，进一步提升大重量工件搬运的安全性，避免仅靠摩擦力夹持带来的滑脱风险。整体结构没有冗余的复杂零件，所有零部件均采用常规机加工工艺即可完成生产，加工难度低，后期如果出现夹齿磨损，仅需更换对应夹齿零件即可，无需整体更换夹爪总成，可有效降低设备的后期使用维护成本。
