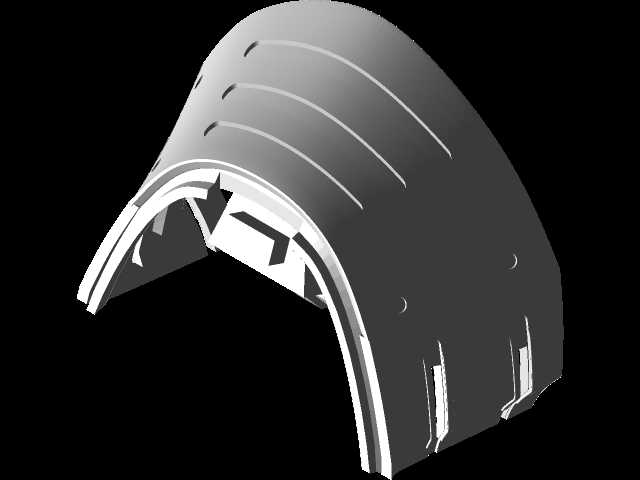

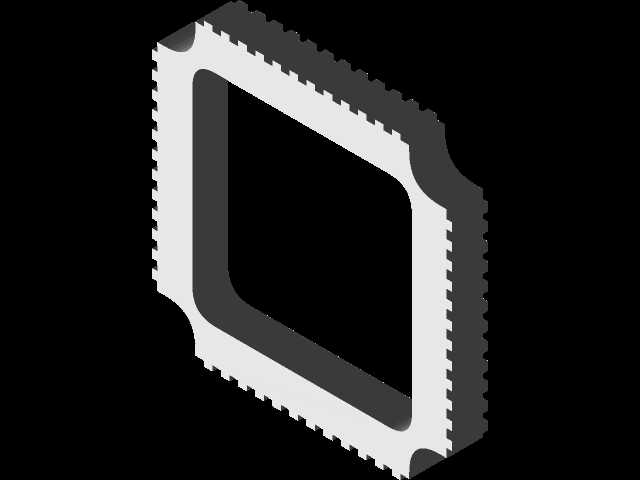

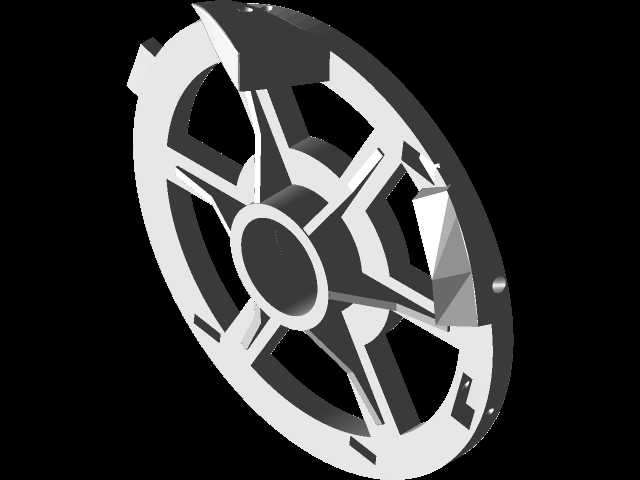

机器人铰接式连接臂结构三维设计

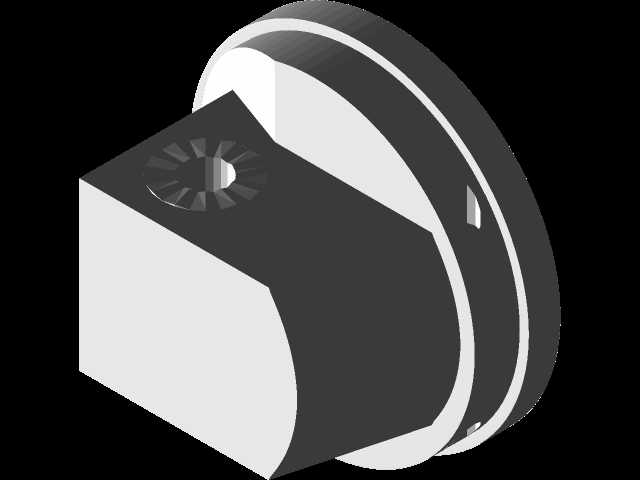

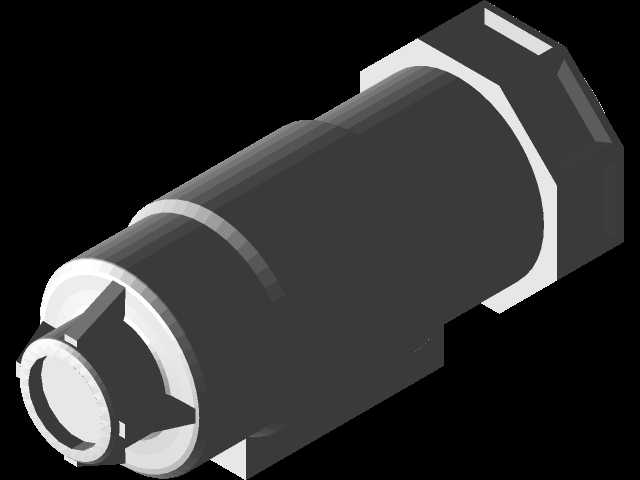

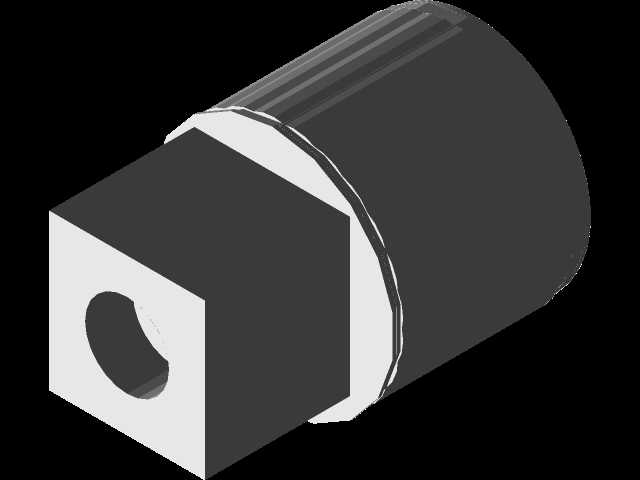

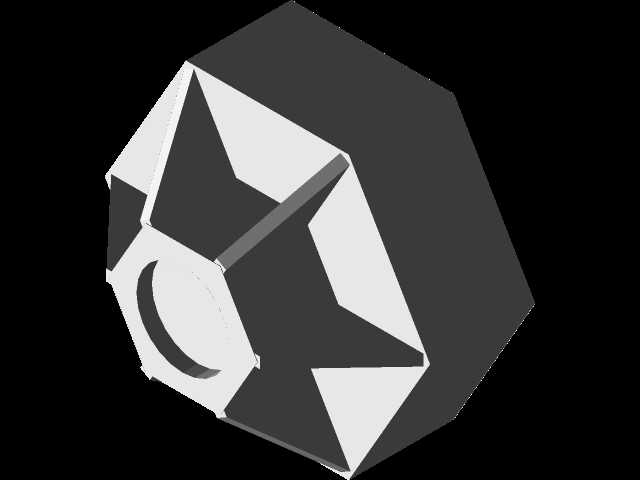

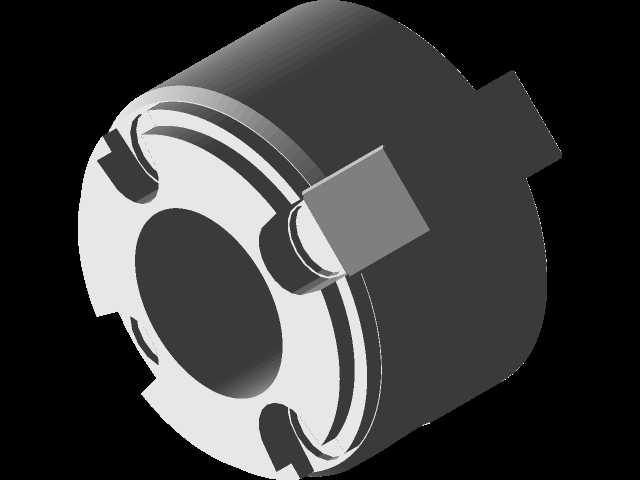

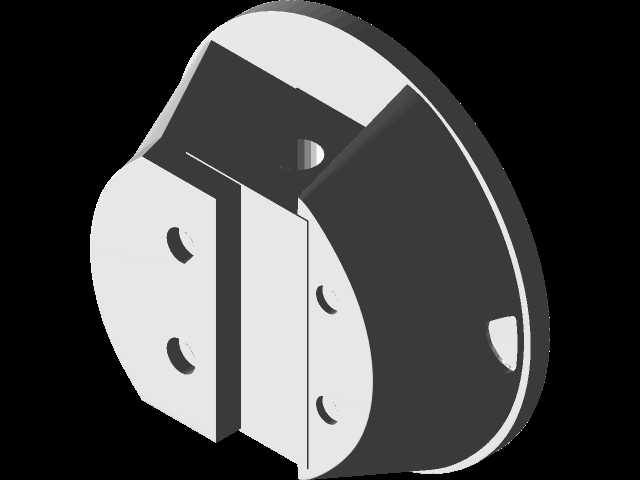

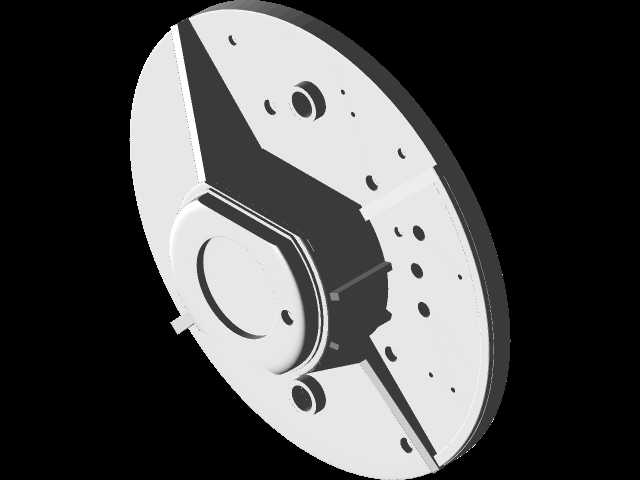

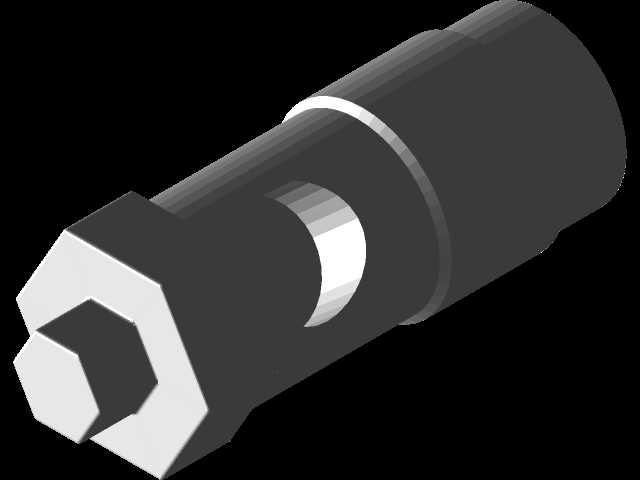

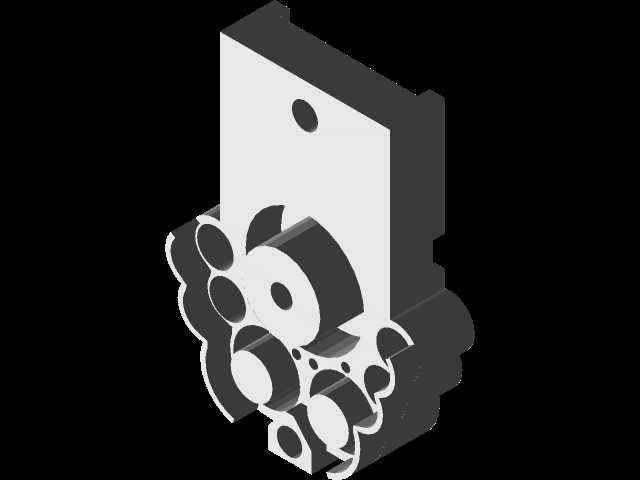

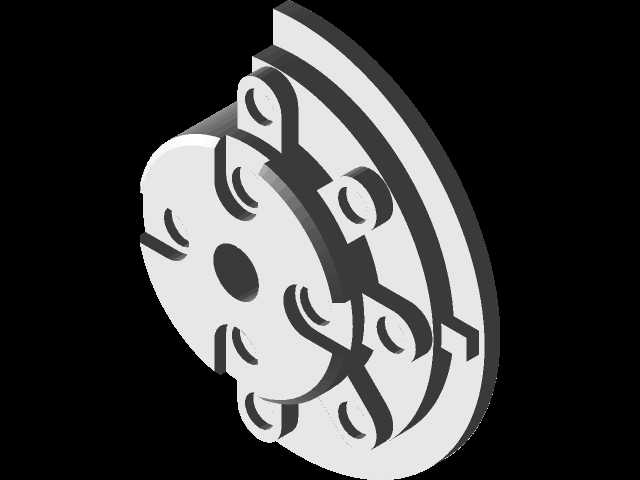

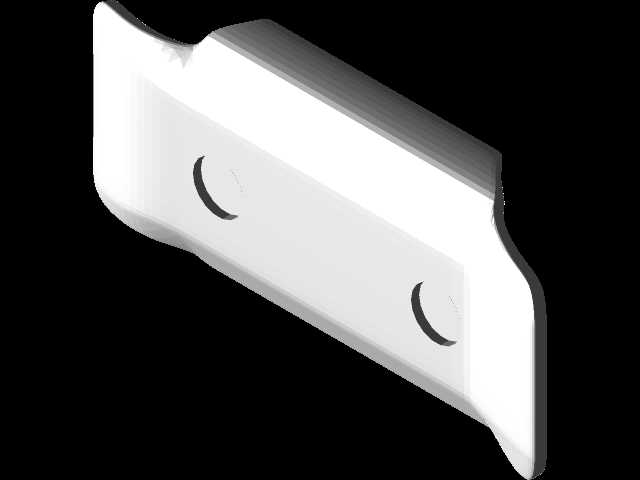

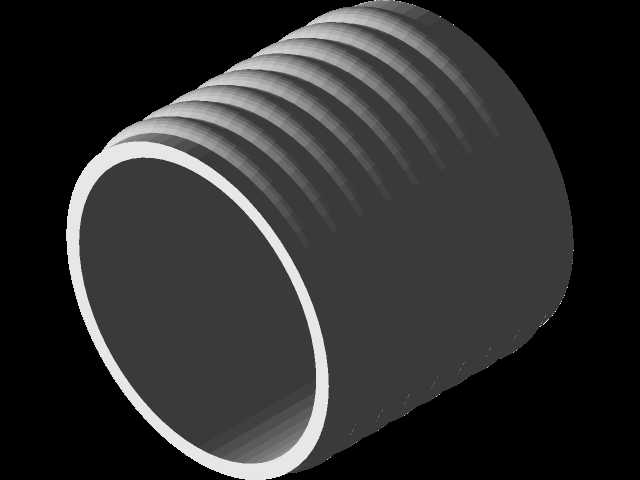

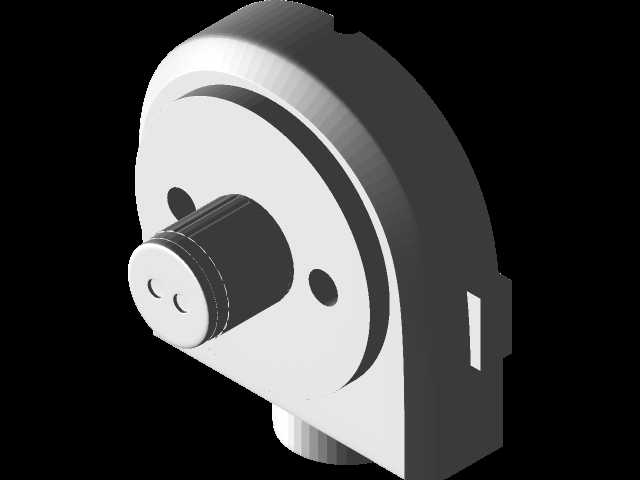

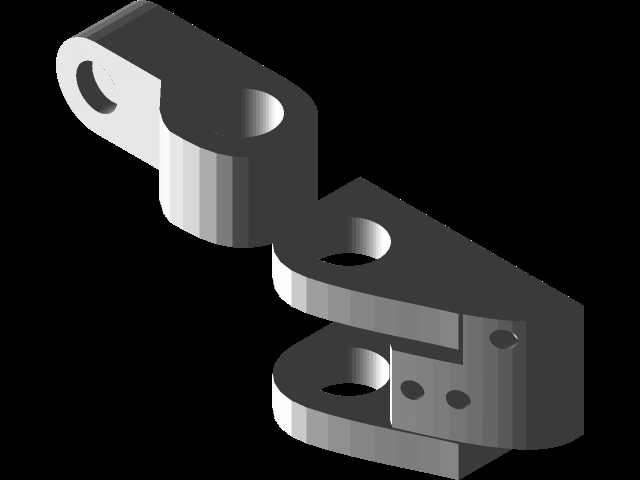

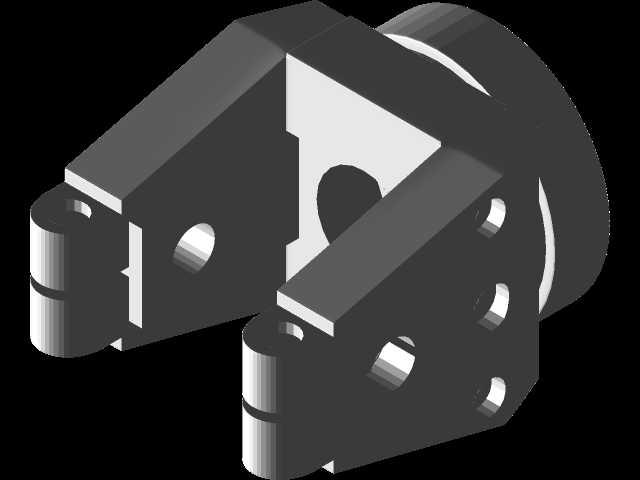

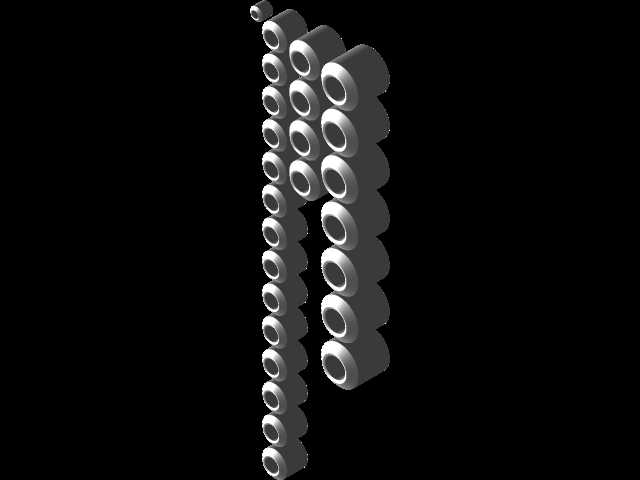

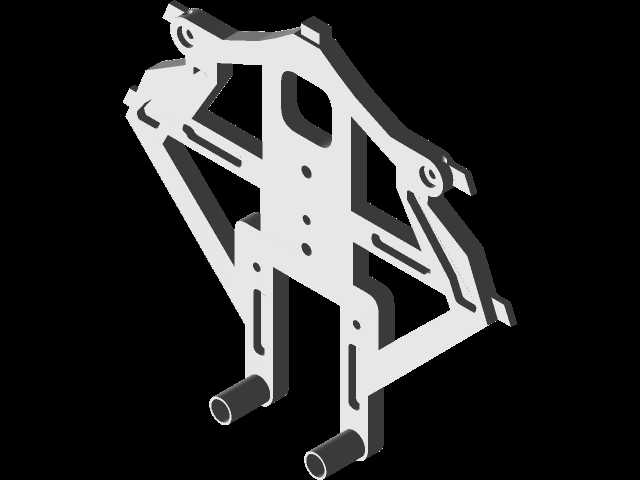

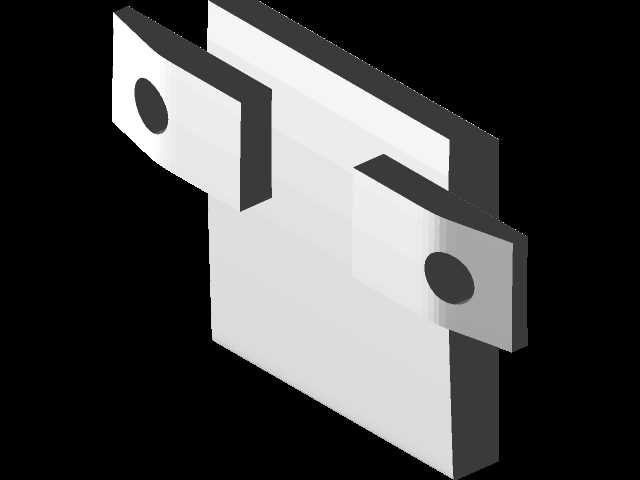

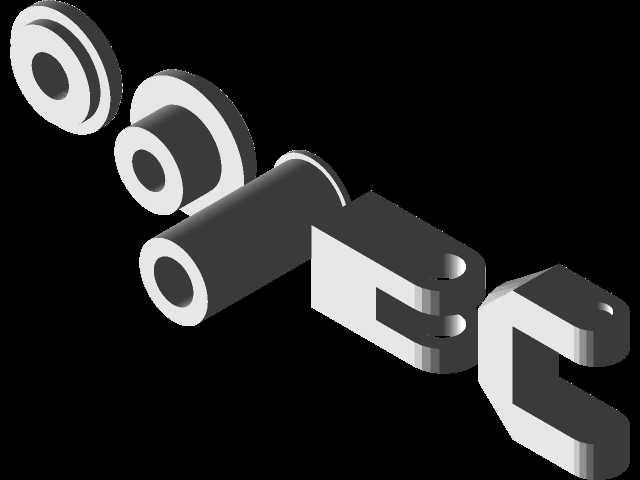

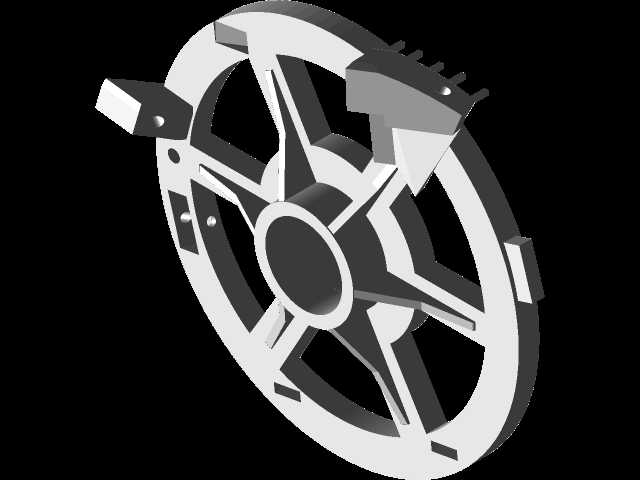

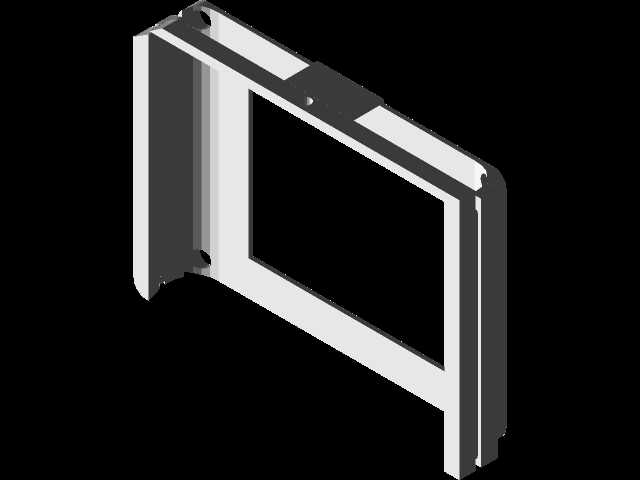

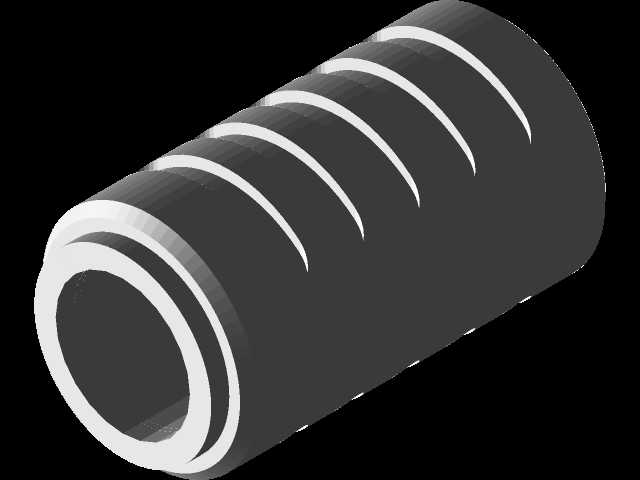

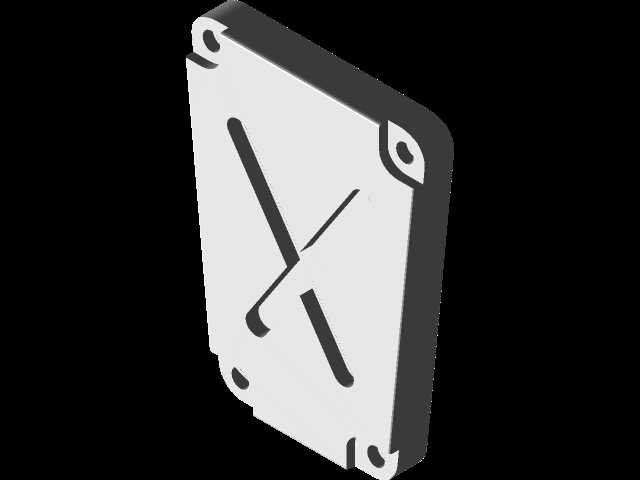

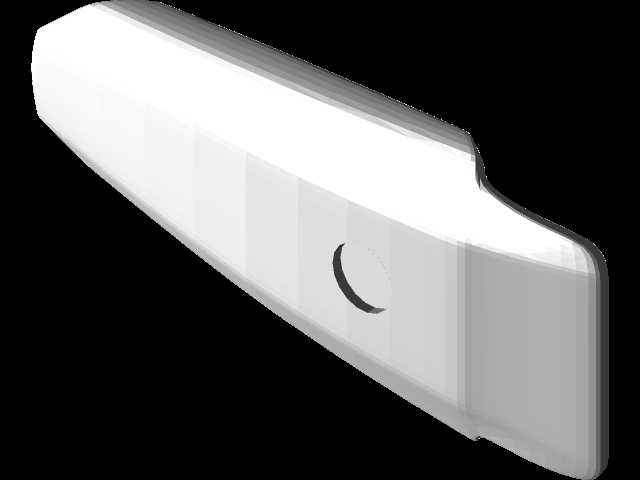

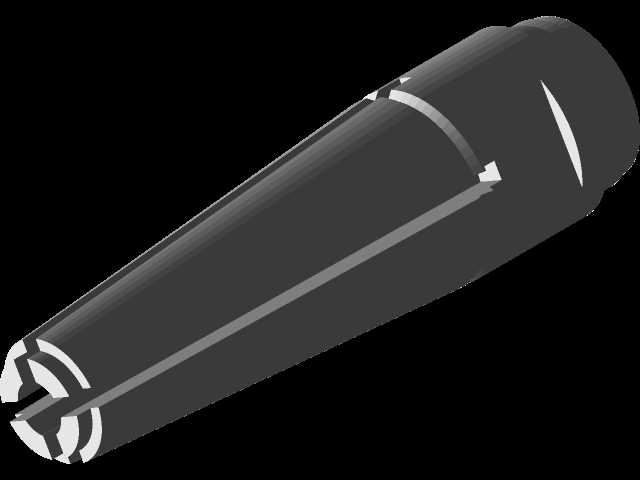

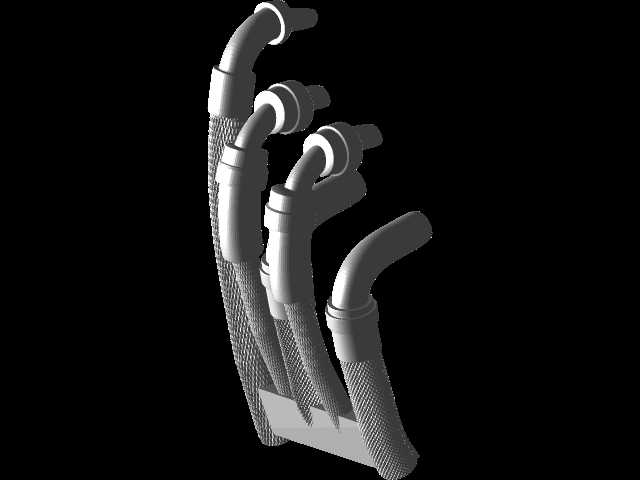

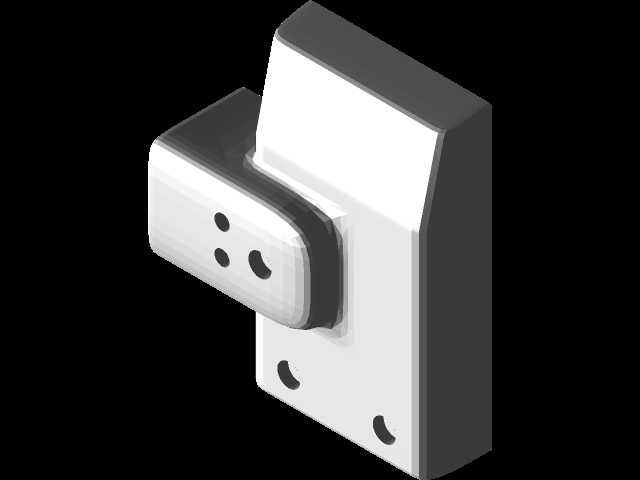

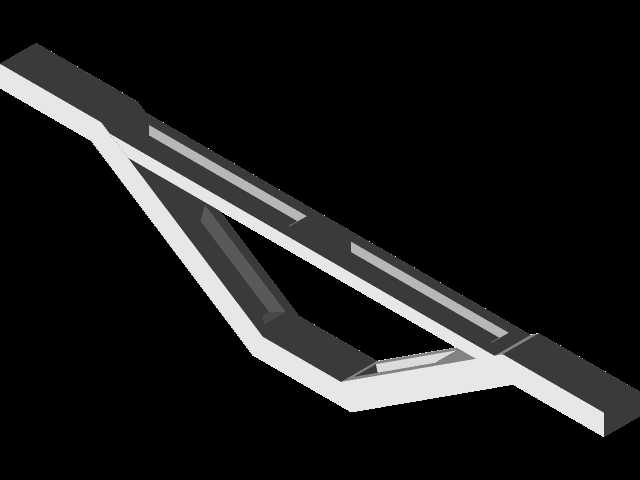

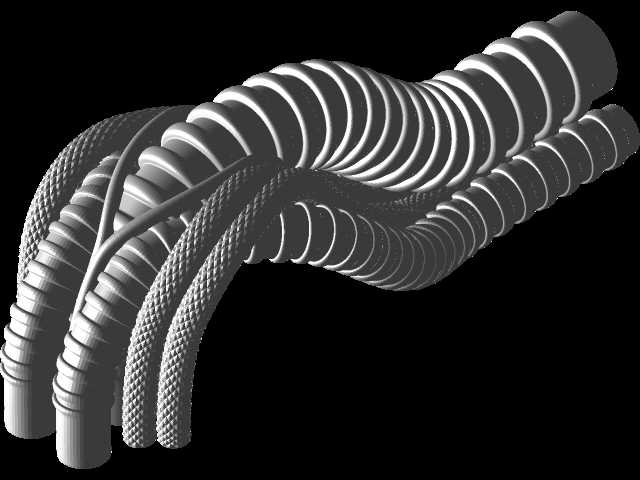

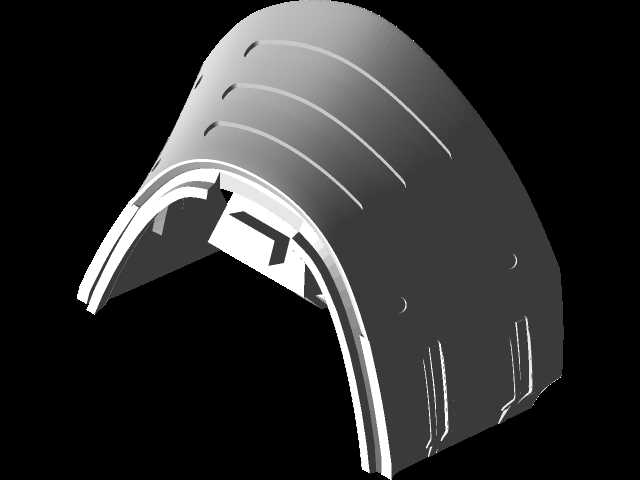

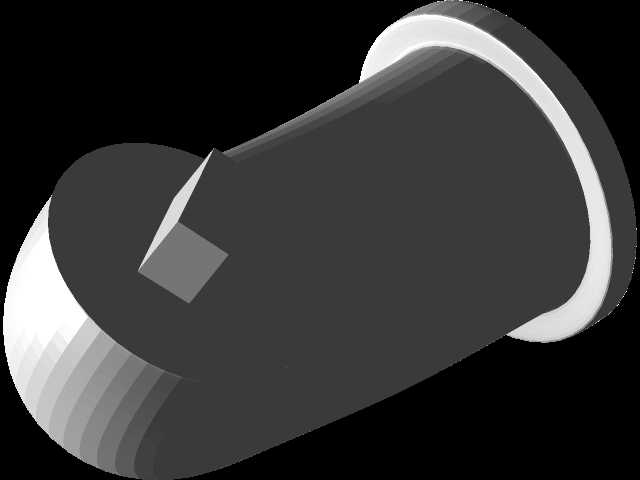

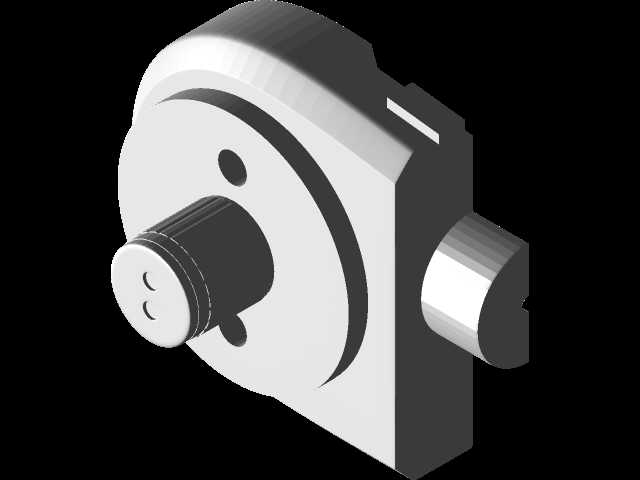

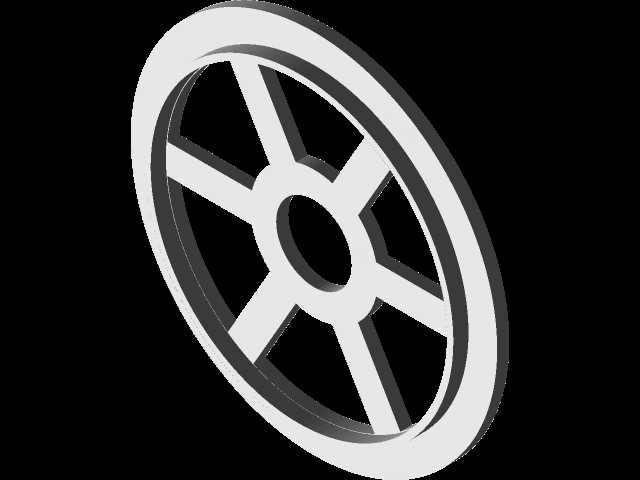

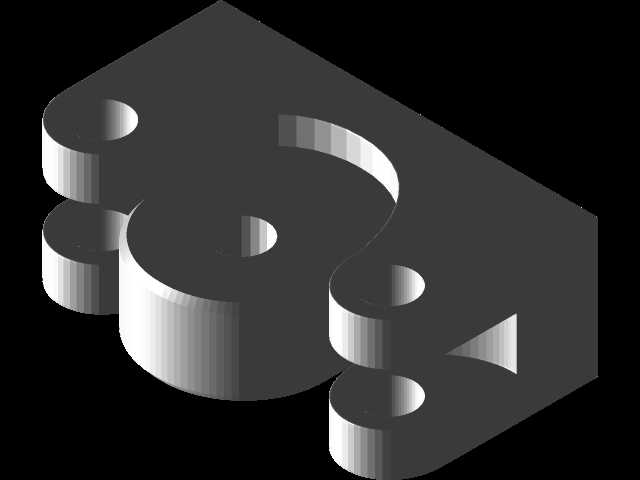

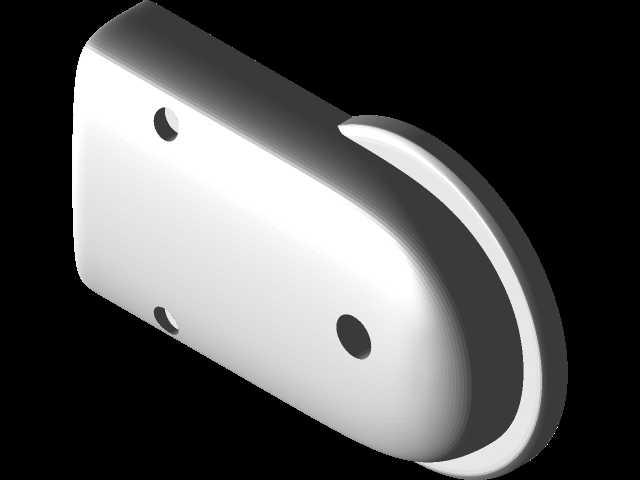

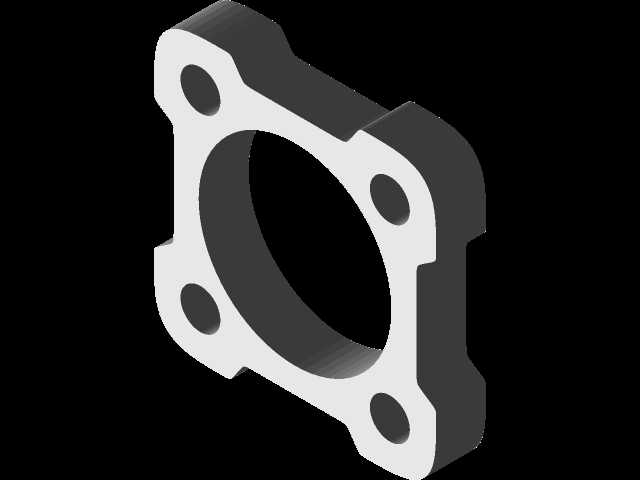

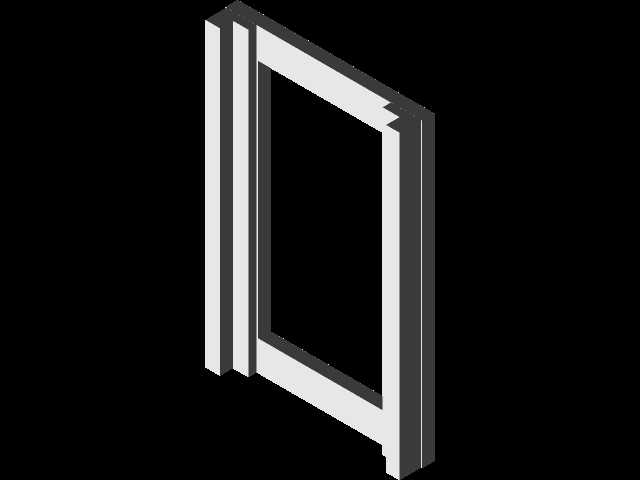

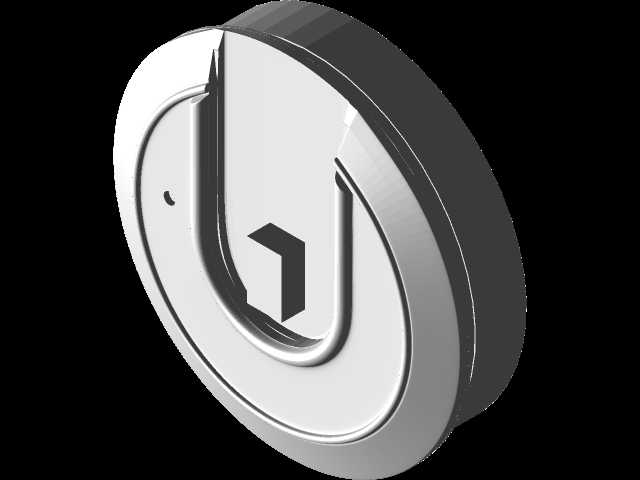

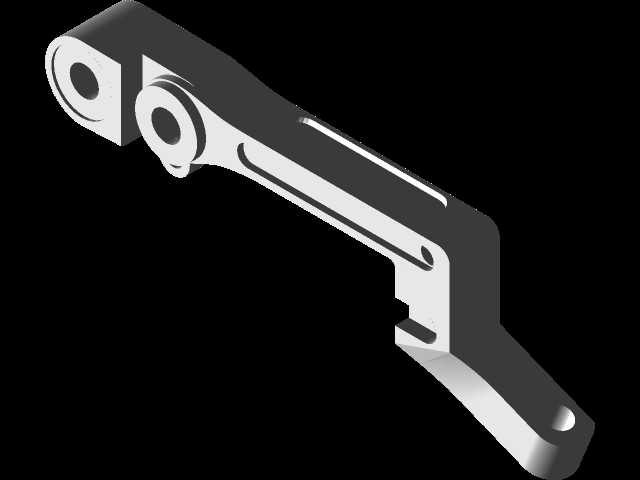

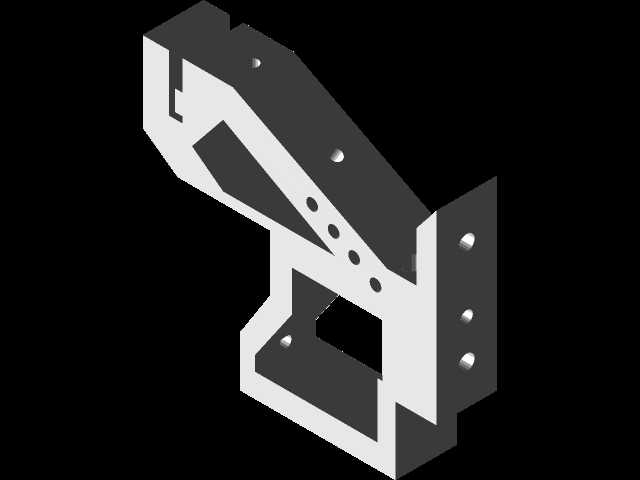

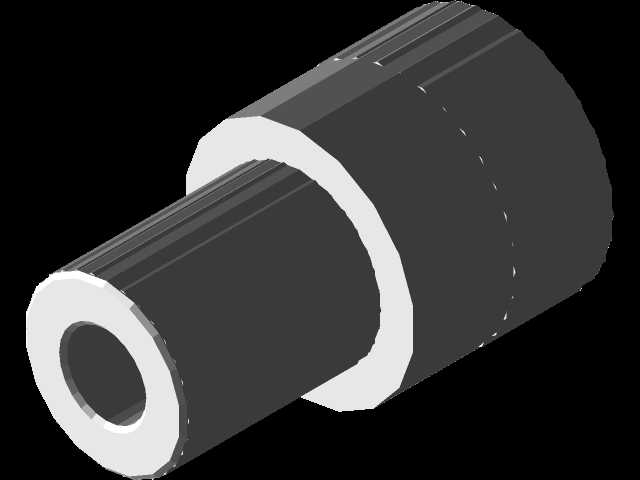

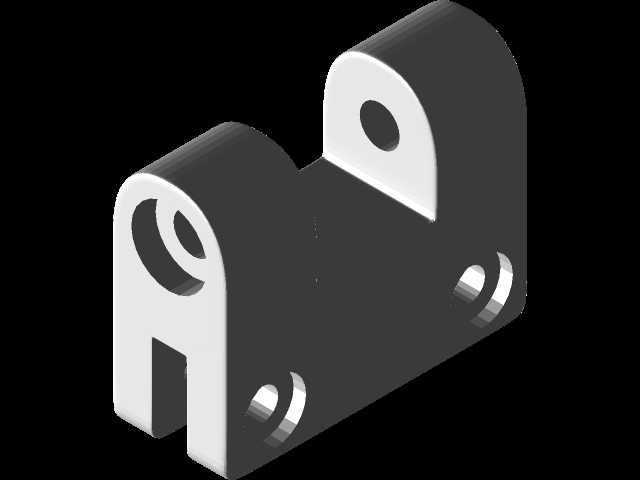

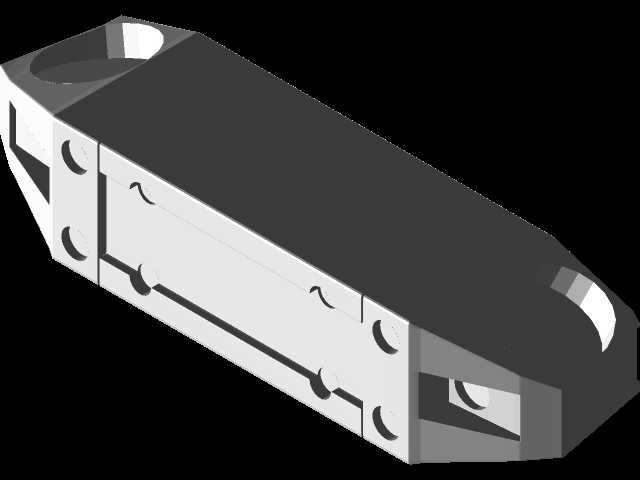

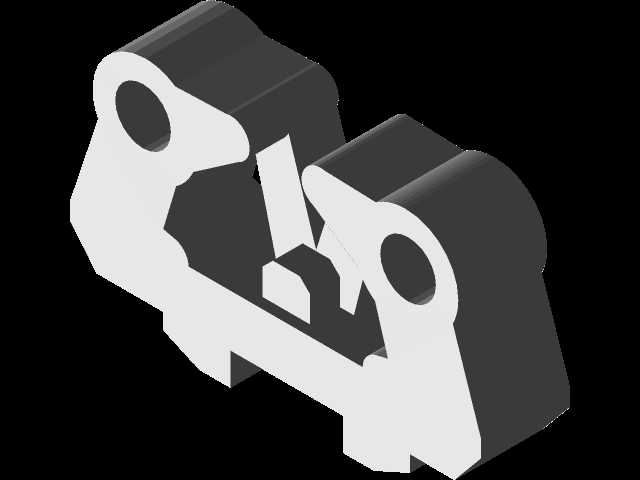

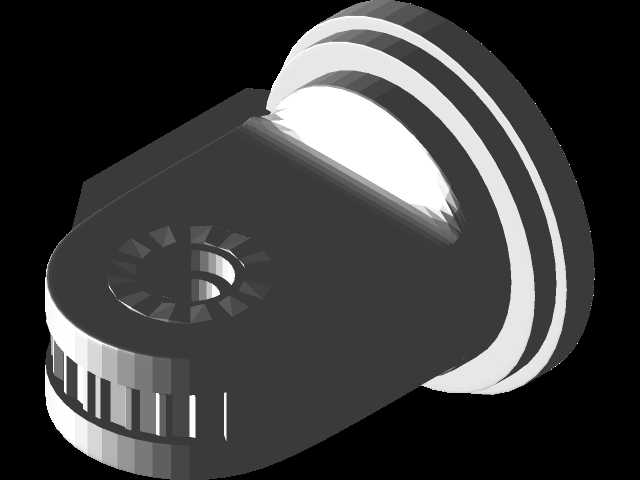

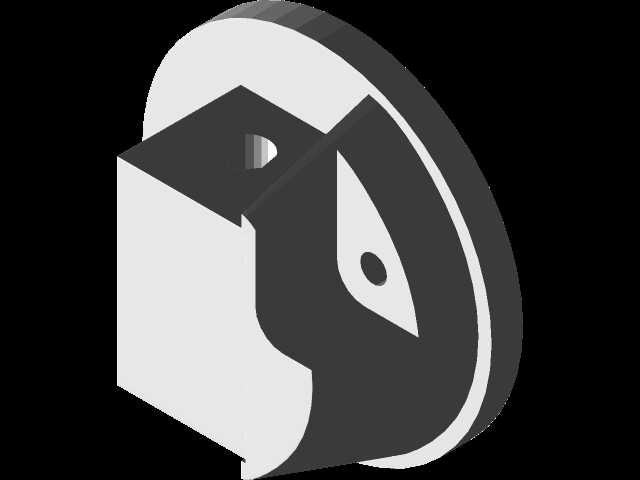

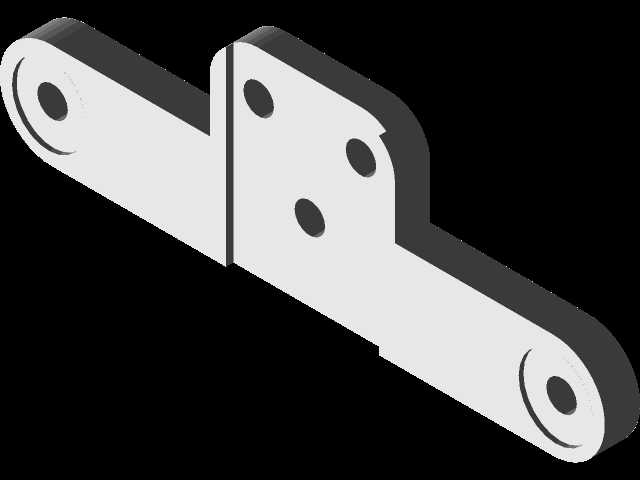

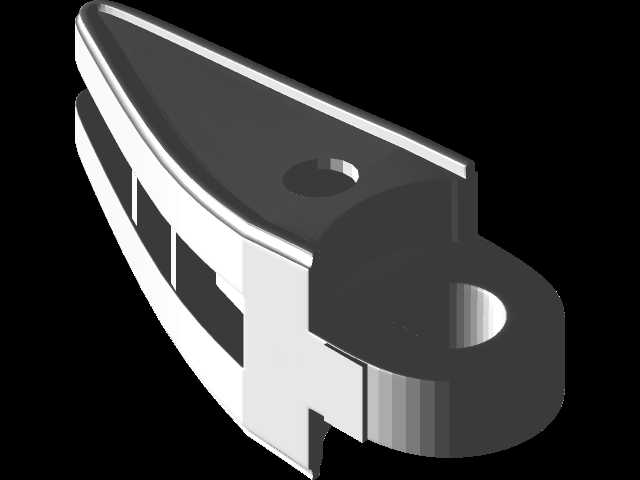

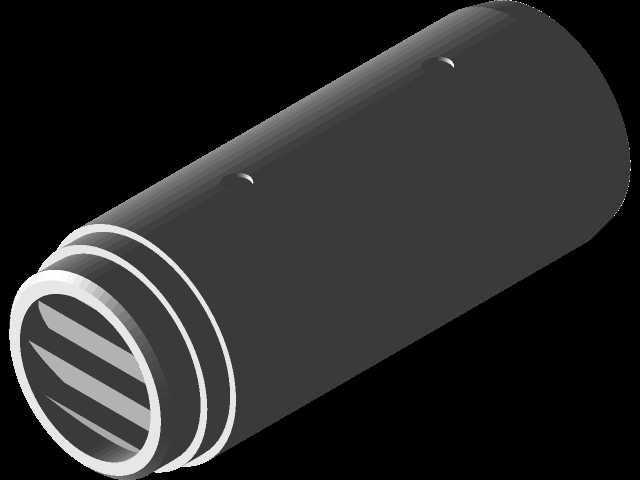

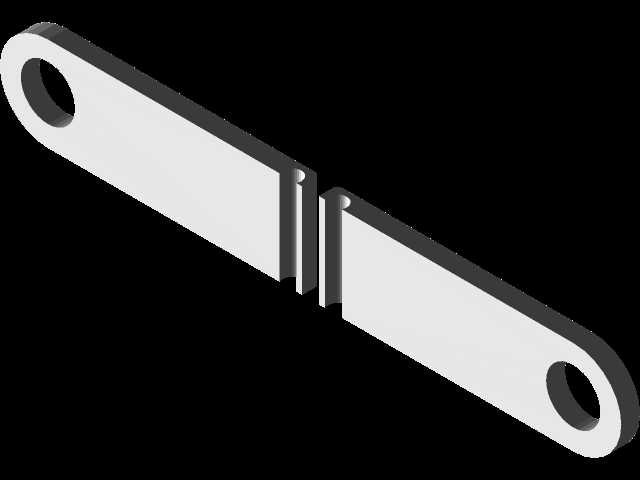

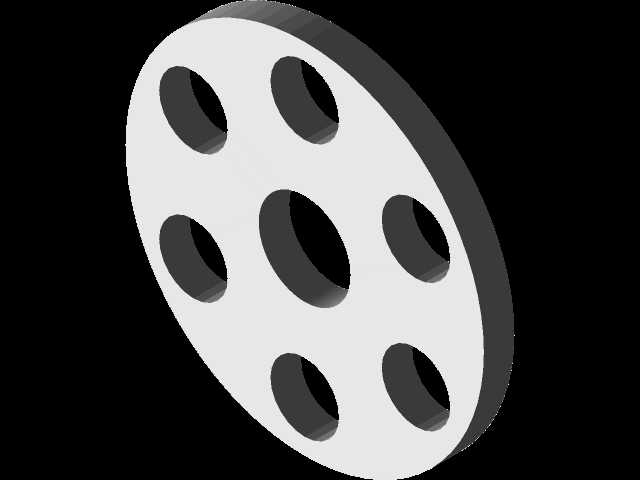

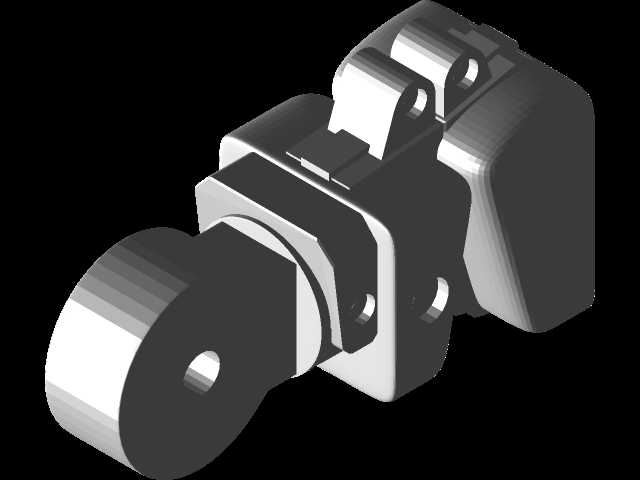

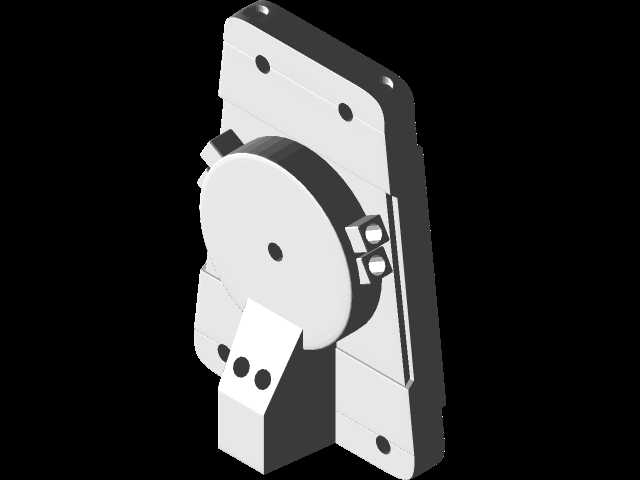

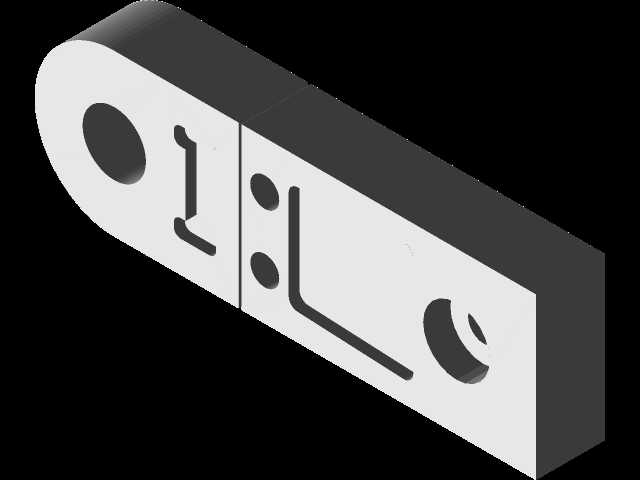

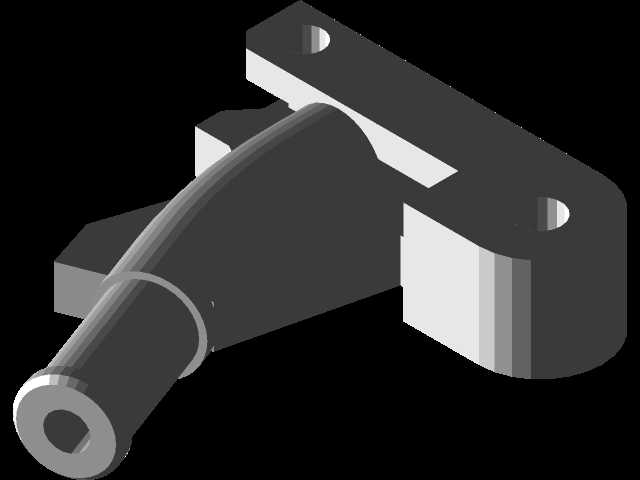

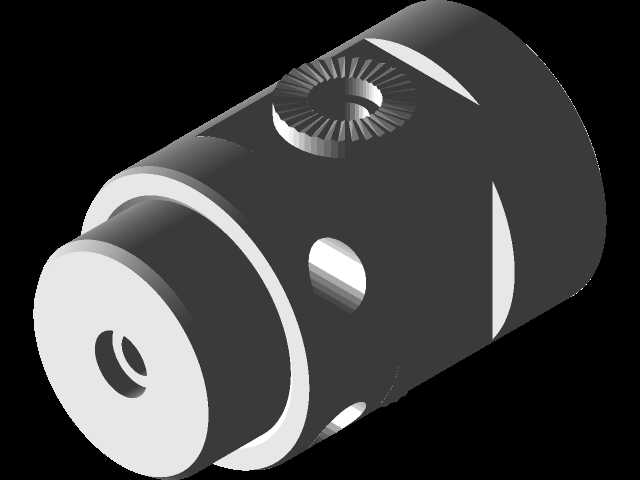

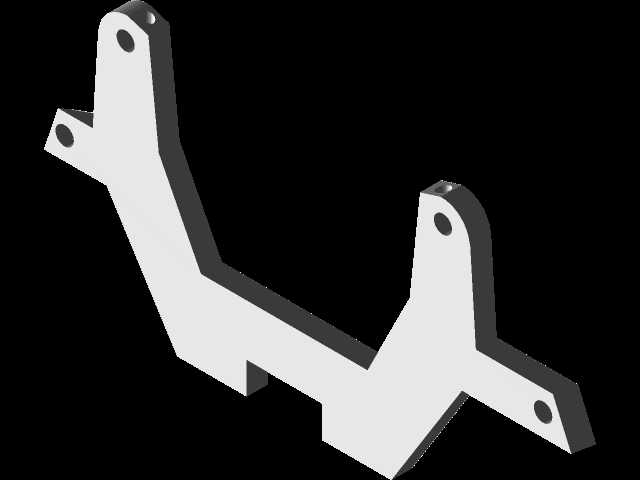

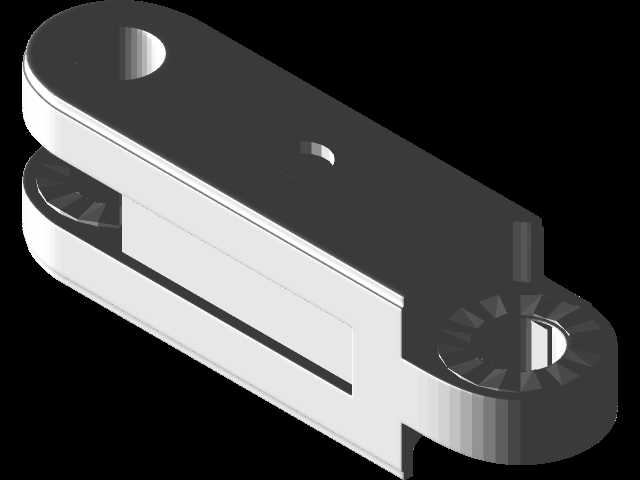

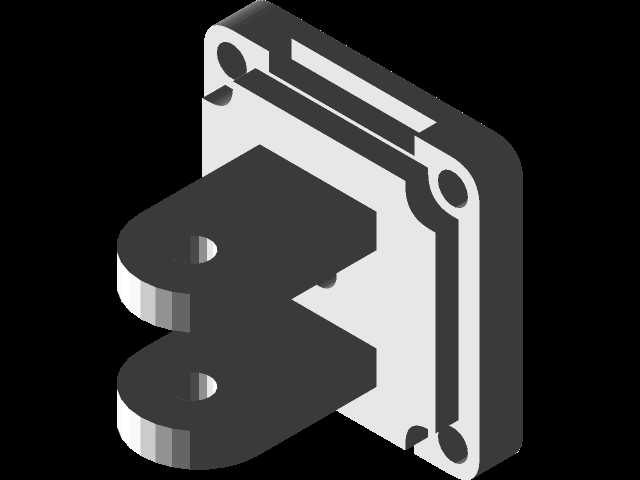

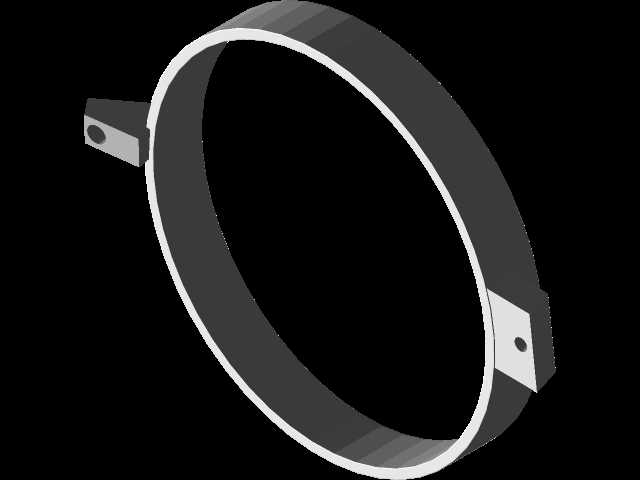

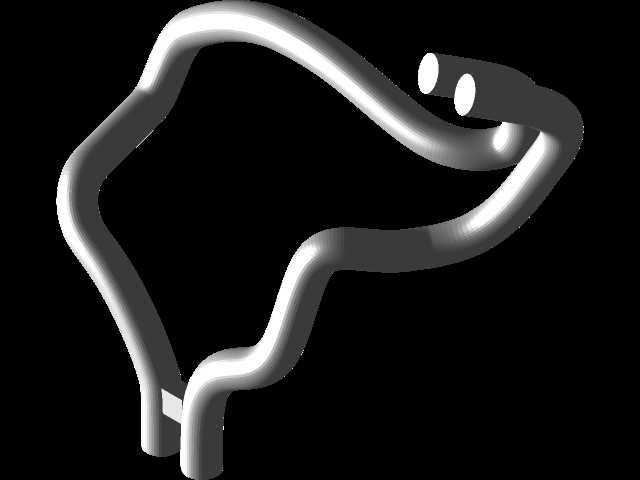

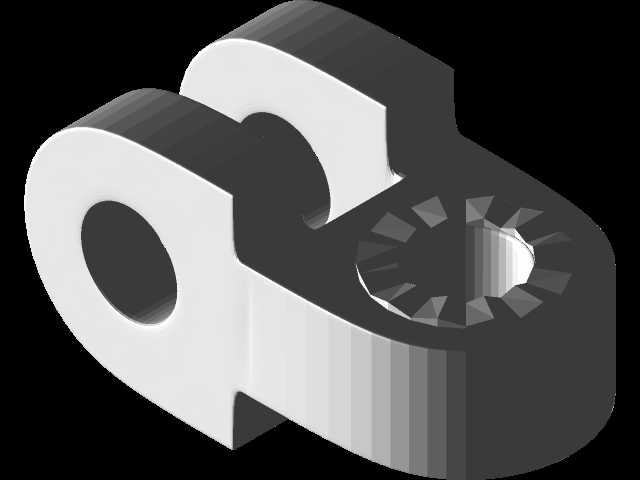

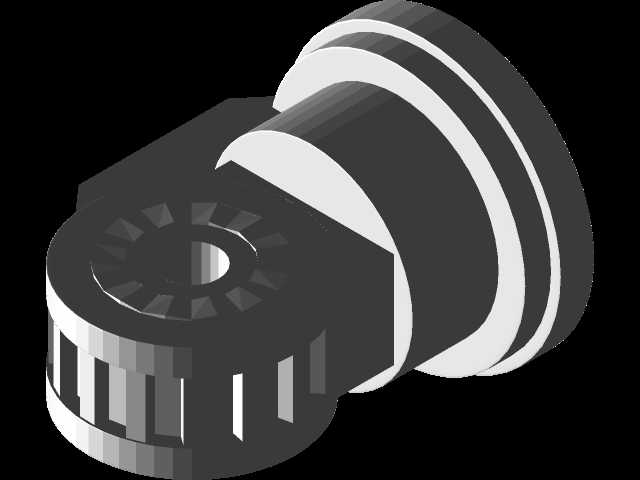

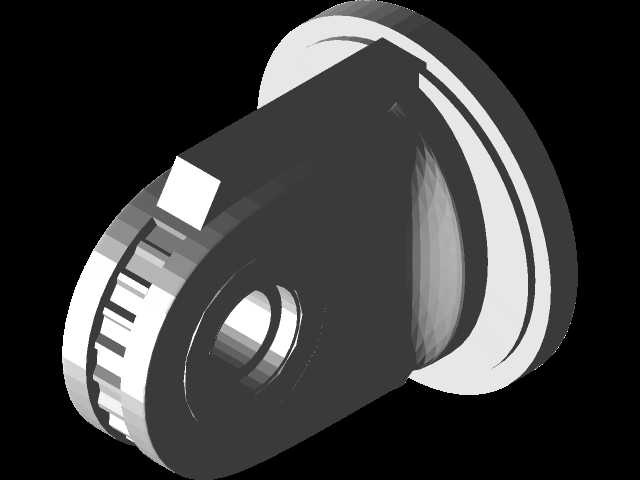

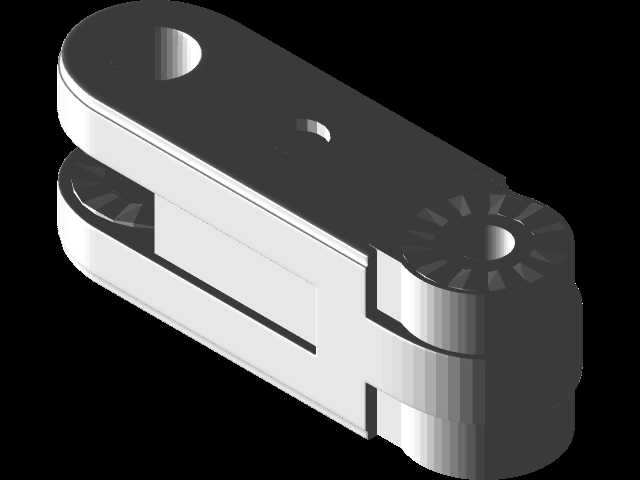

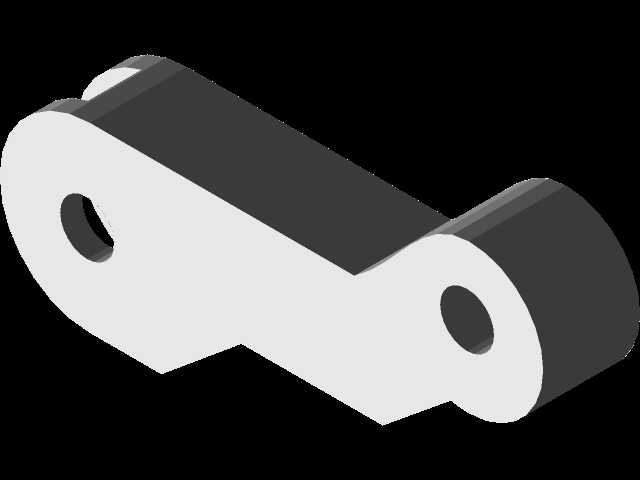

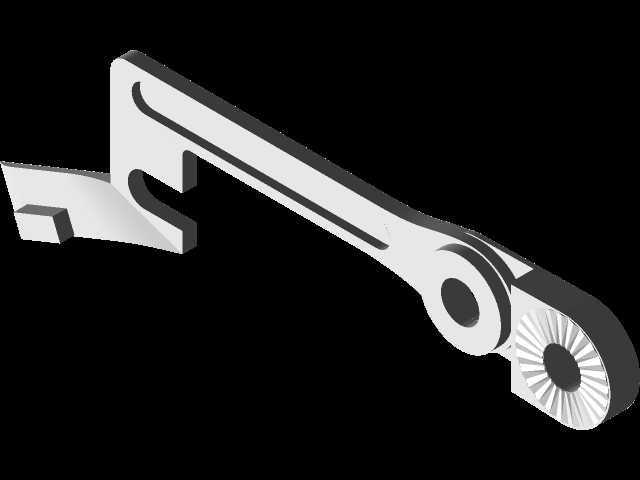

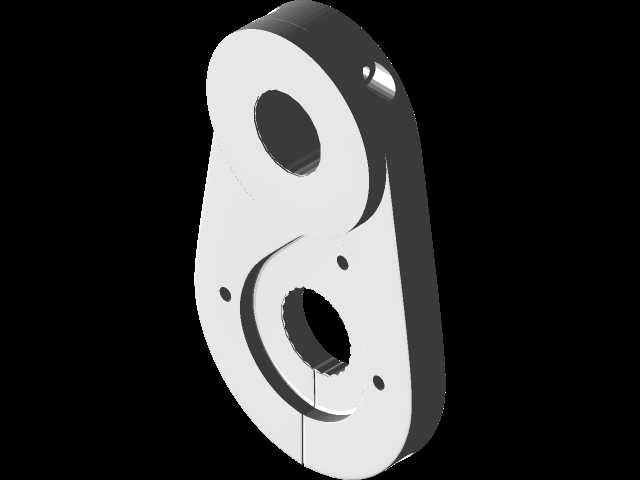

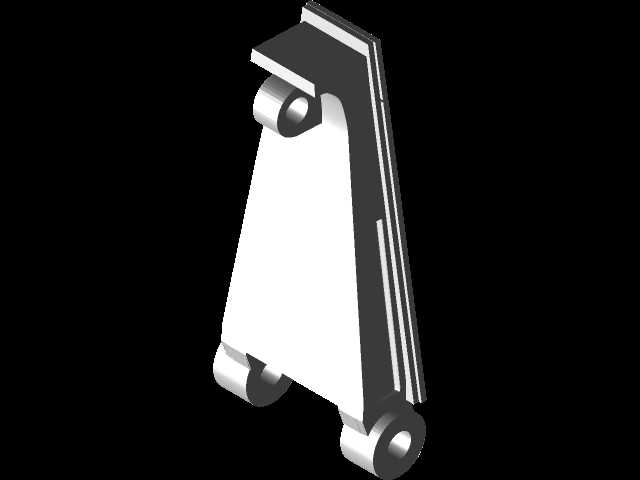

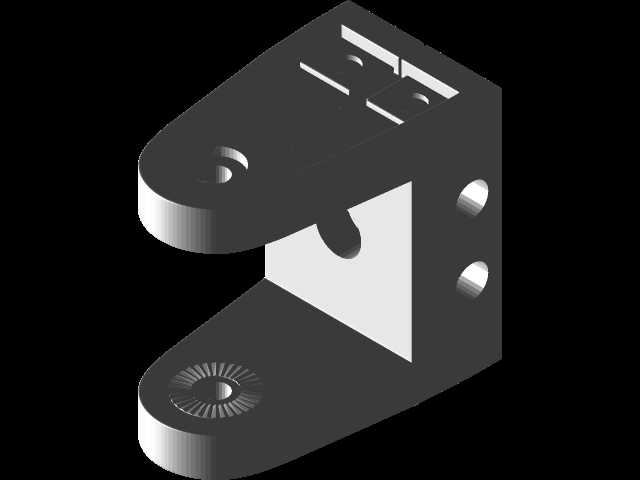

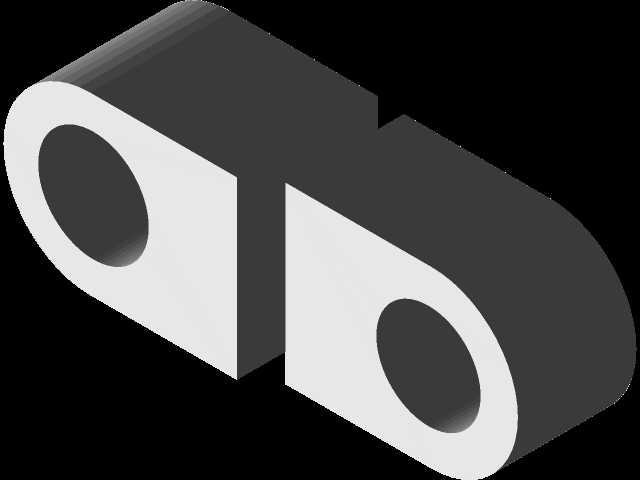

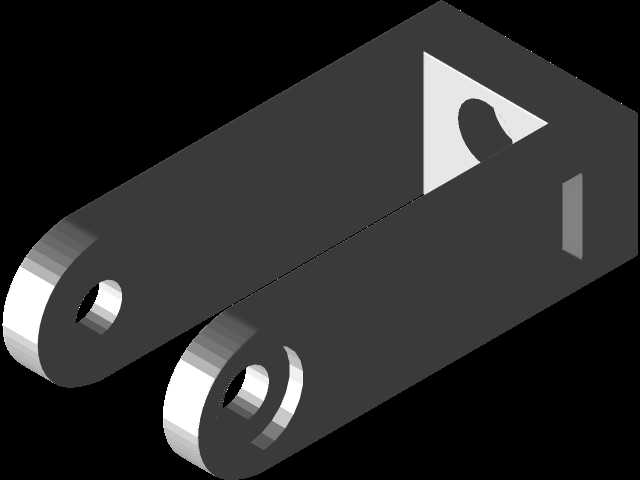

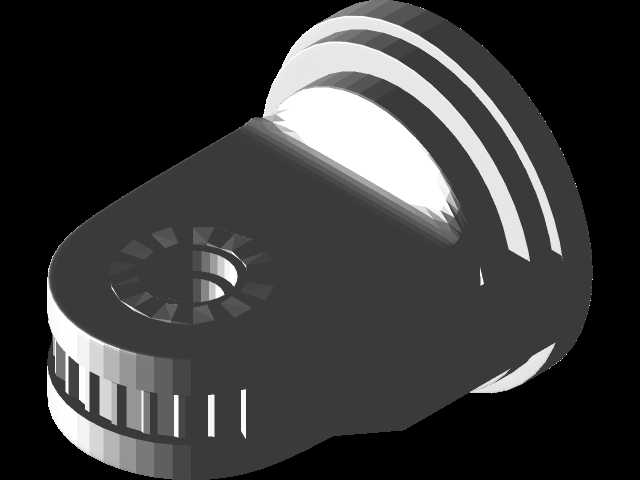

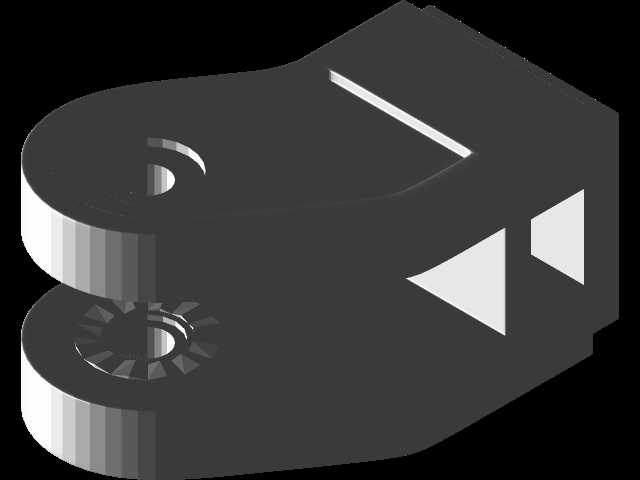

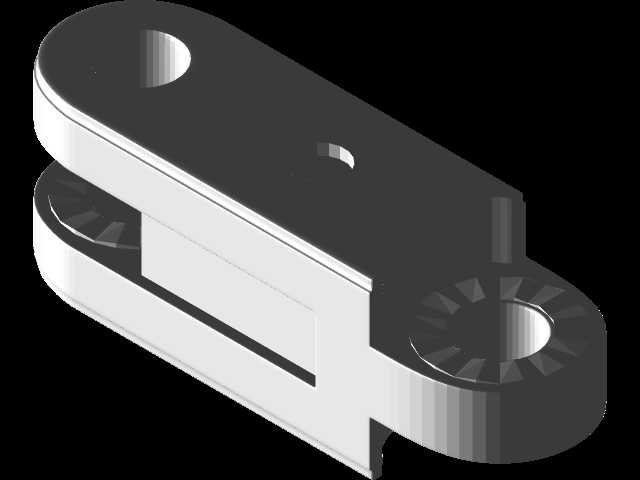

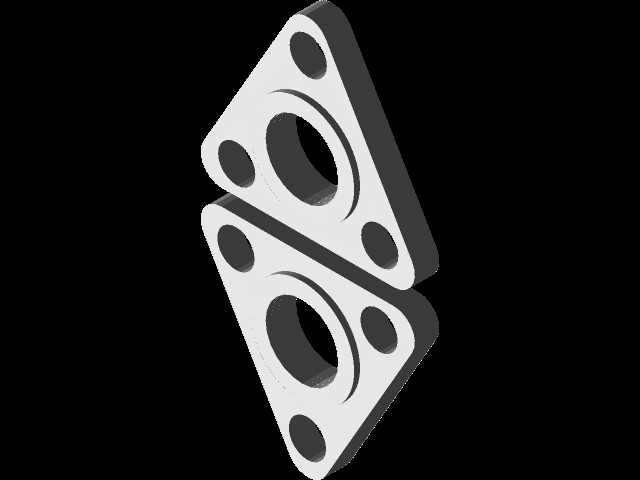

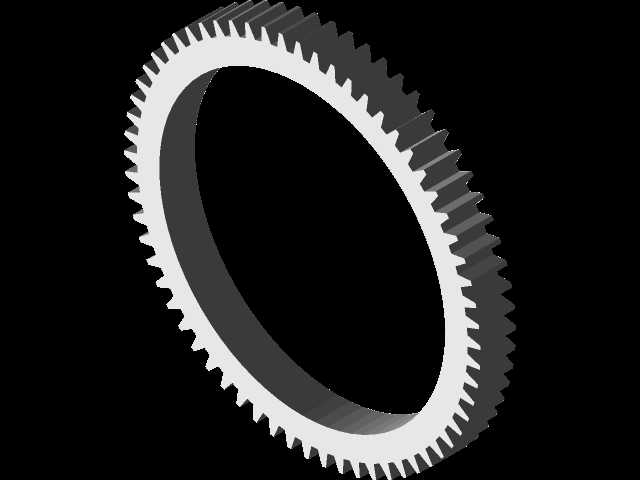

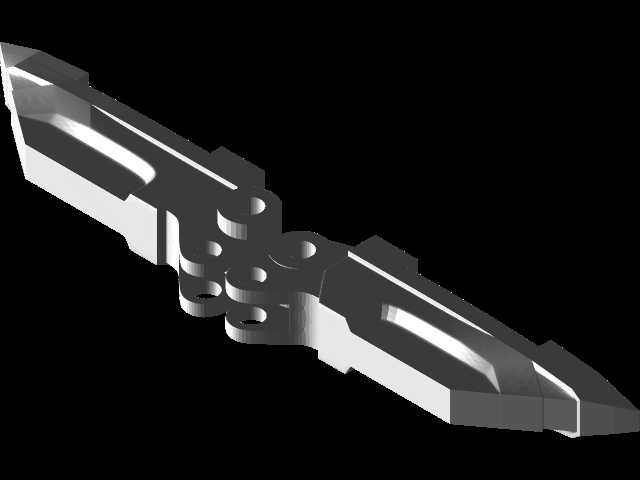

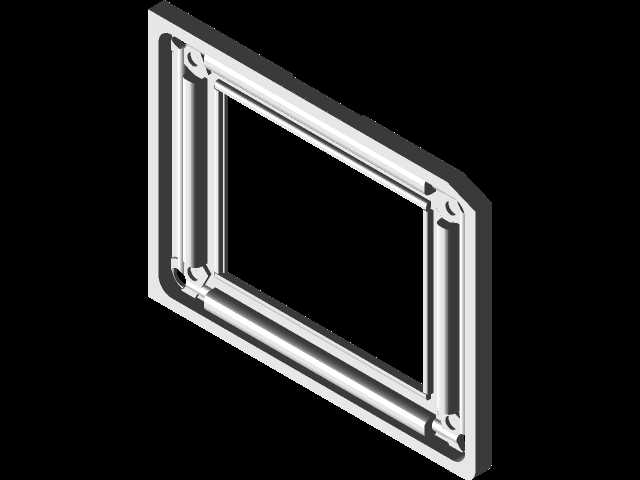

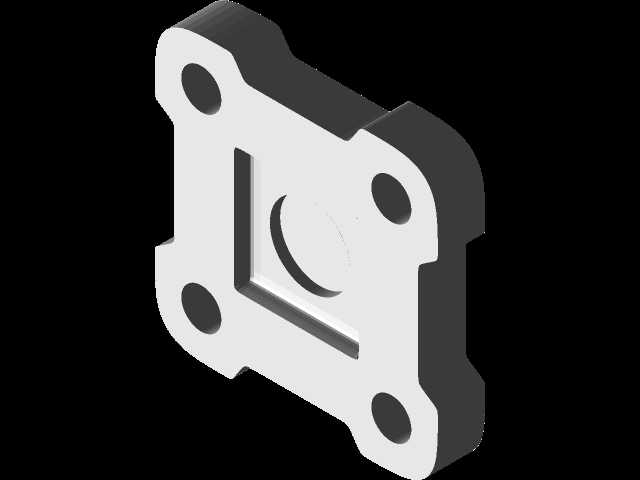

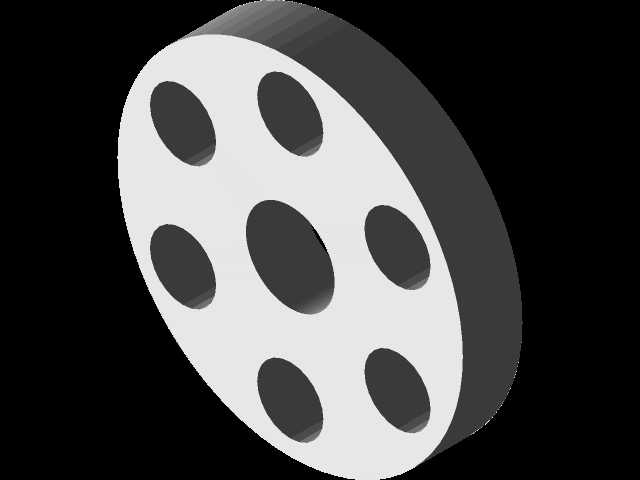

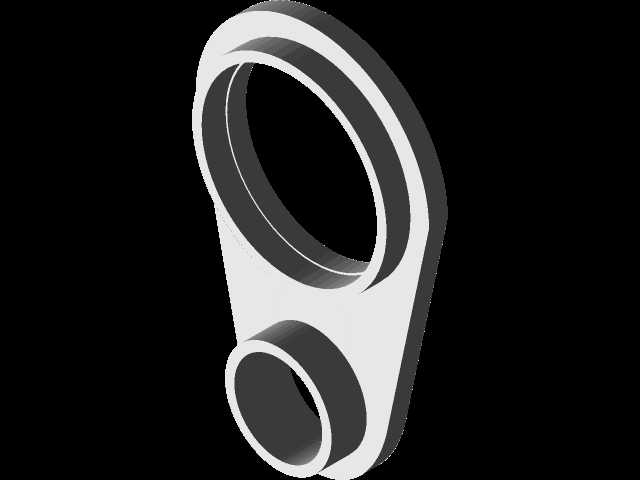

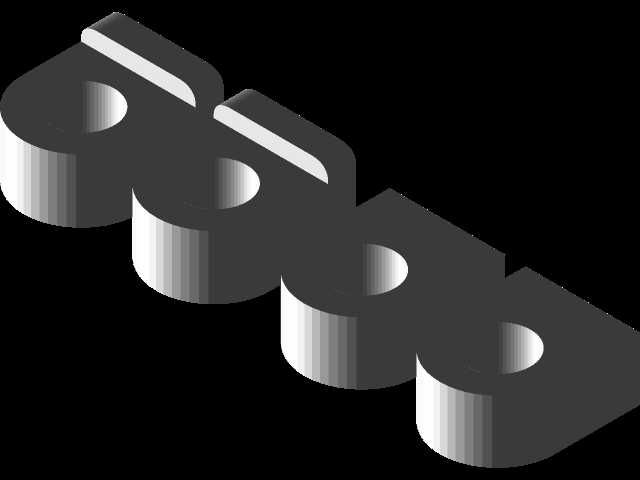

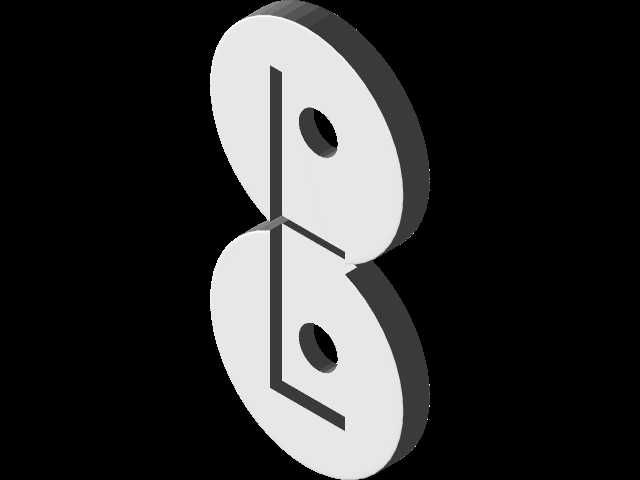

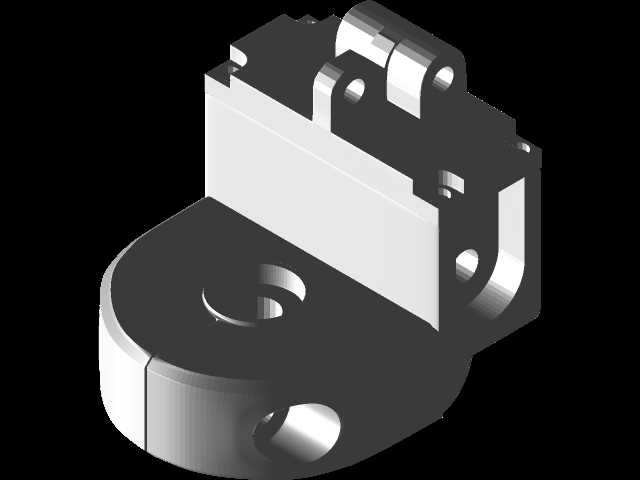

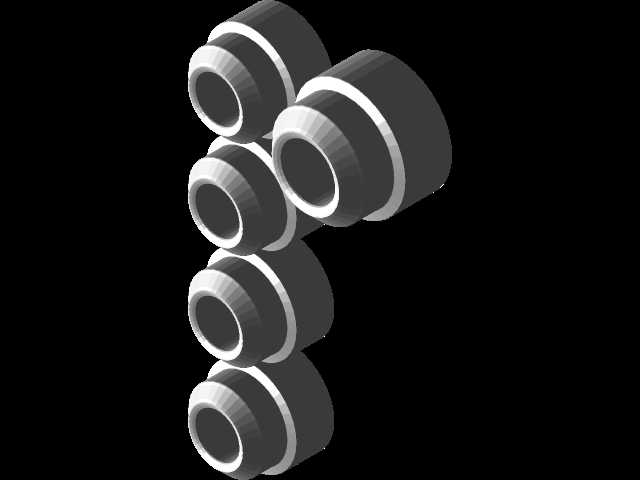

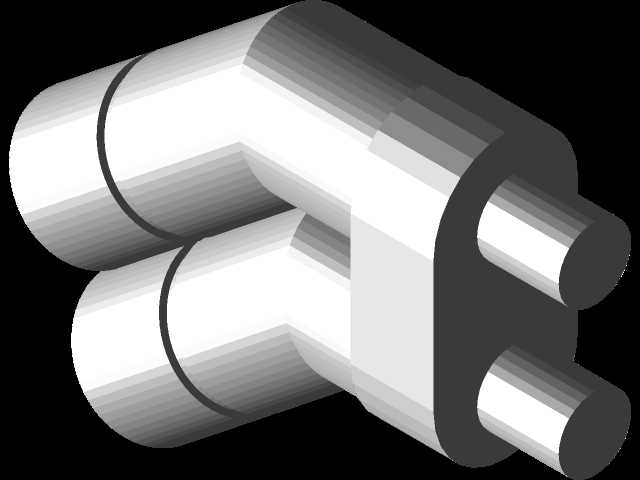

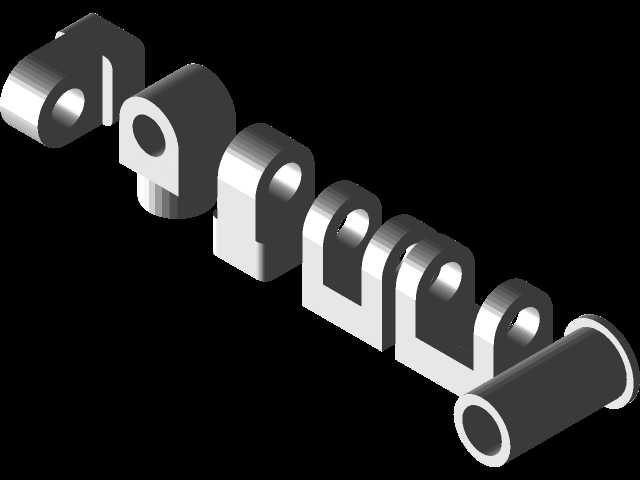

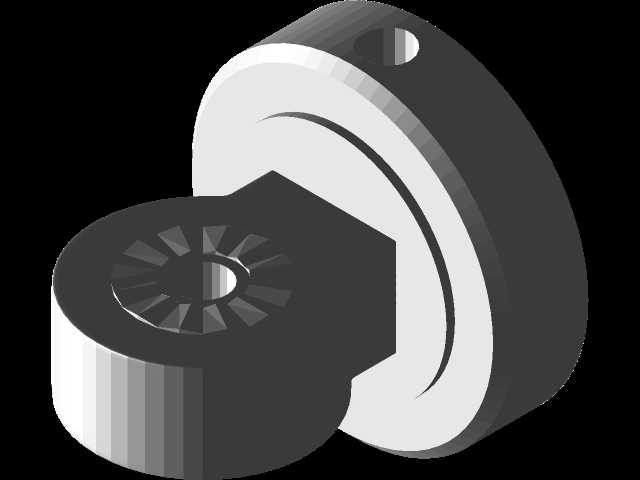

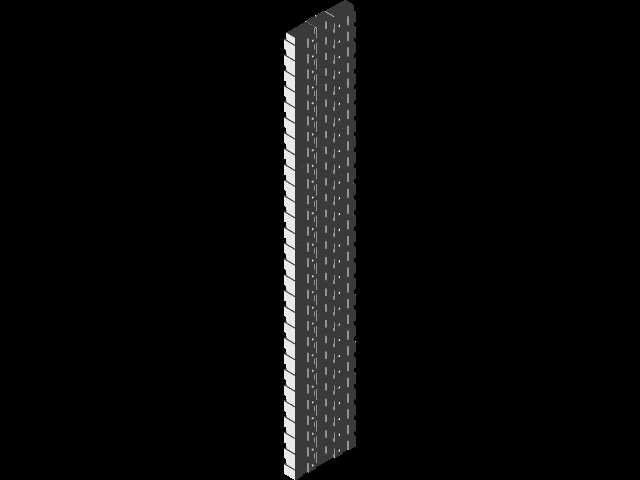

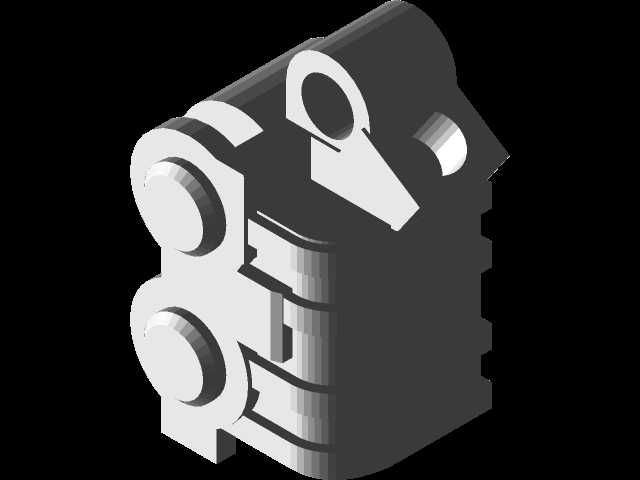

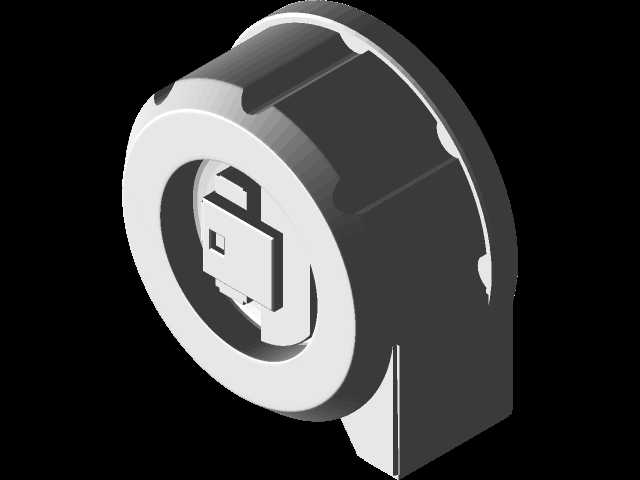

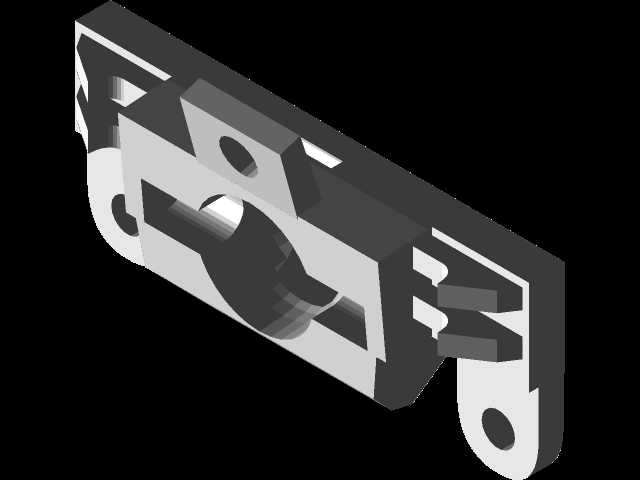

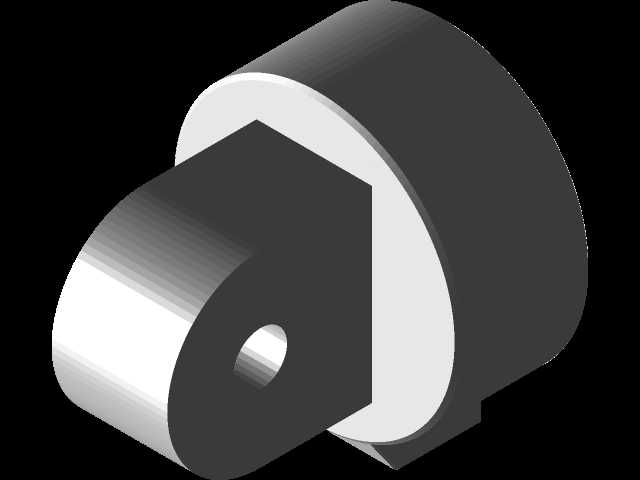

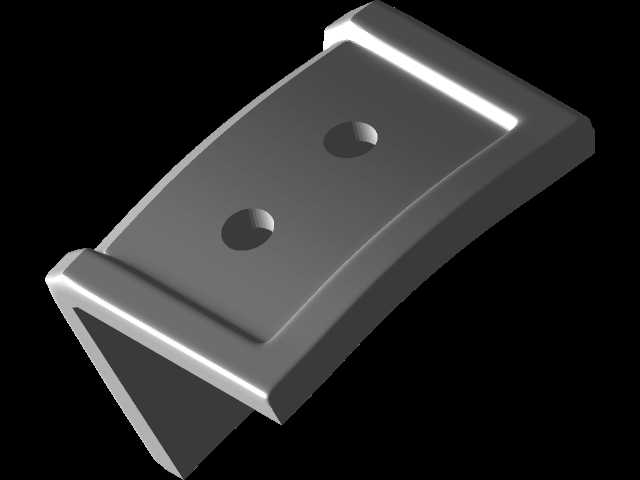

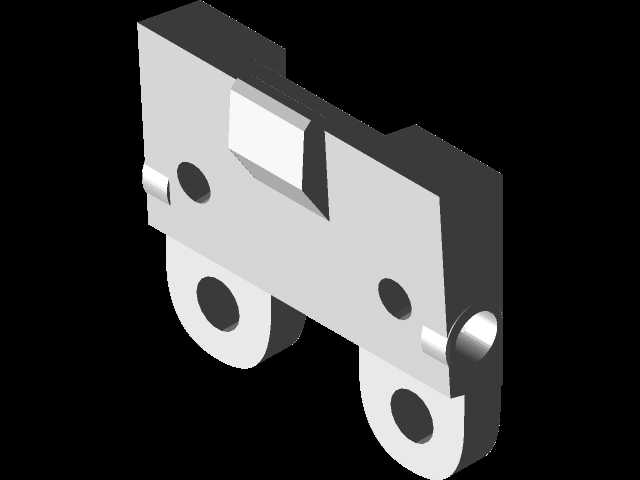

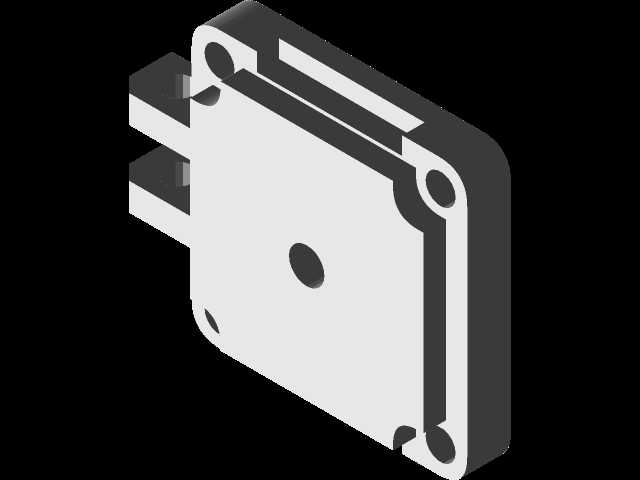

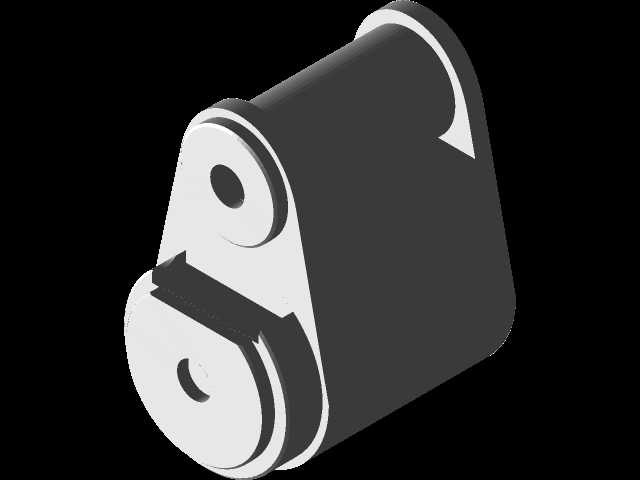

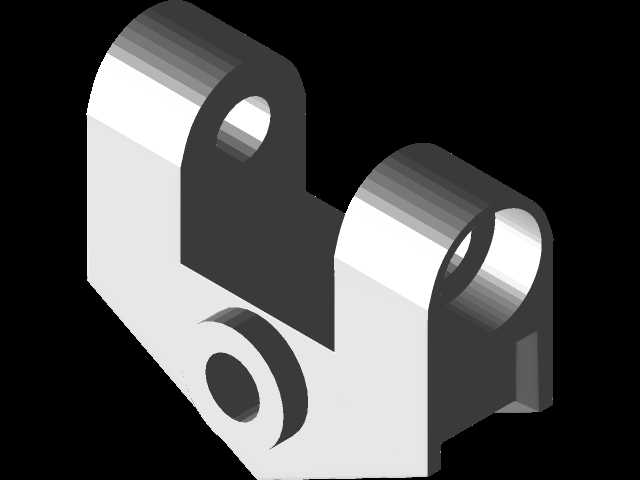

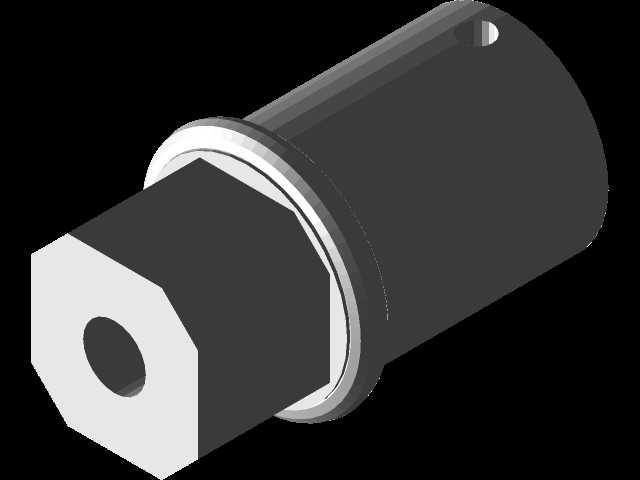

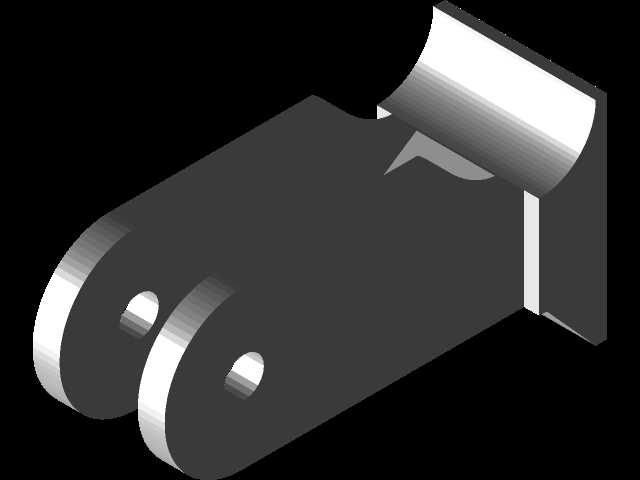

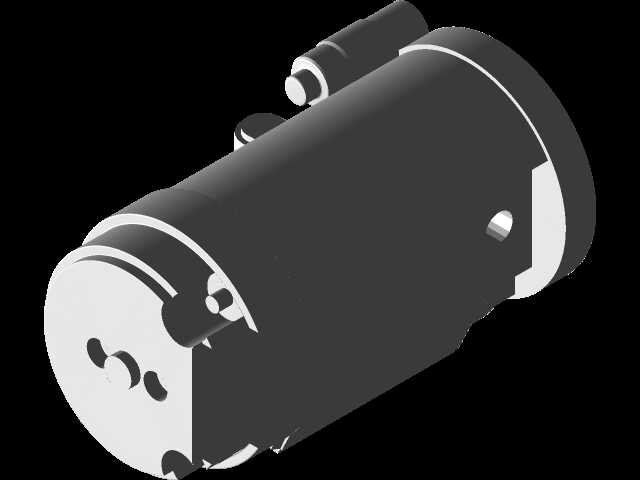

　　这款铰接式连接臂结构，主要应用于多关节工业机器人的小臂与末端执行器连接区段，也可适配协作机器人、巡检机器人的关节传动位置，承担关节转动扭矩传递、相邻臂段定位支撑的核心作用，在机器人往复摆动作业过程中，能够保障转动副的同轴度精度，避免臂段运行过程中出现径向窜动。从结构设计逻辑来看，整体采用分体式叠层装配思路，主体分为上下两个对称的夹装臂体，两端分别设置铰接安装孔位，其中一端的铰接孔内侧集成了齿形啮合结构，能够和关节处的舵机输出齿盘直接配合，省去额外的传动连接法兰，减少关节处的装配累积误差。臂身主体采用等截面长条形结构，中间区域预留的沉头安装孔，用于固定内部走线的线槽盖板，机器人的动力线缆、信号线缆可以从臂体内部的空腔穿过，

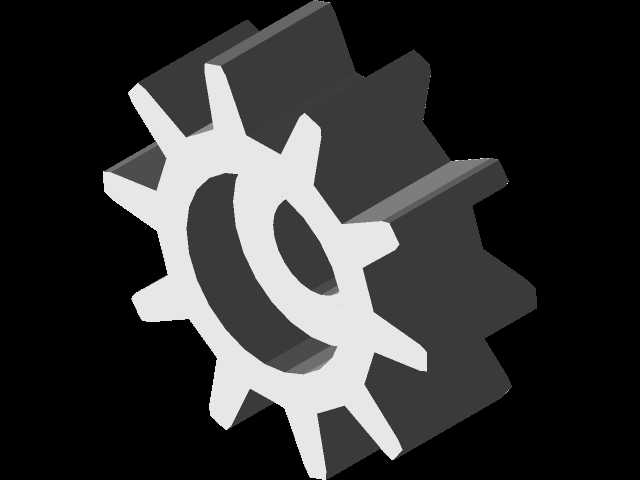

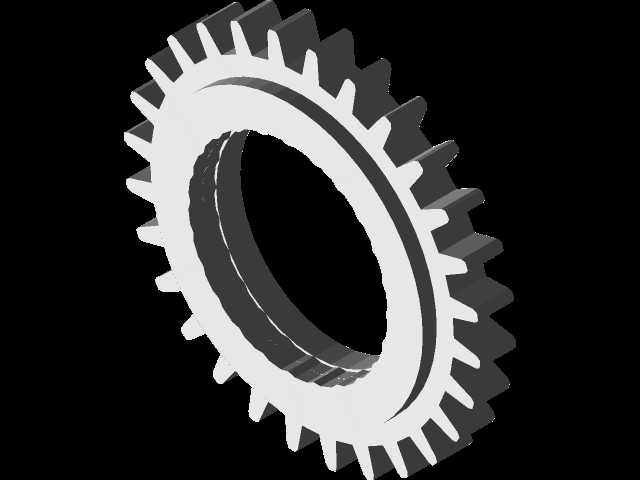

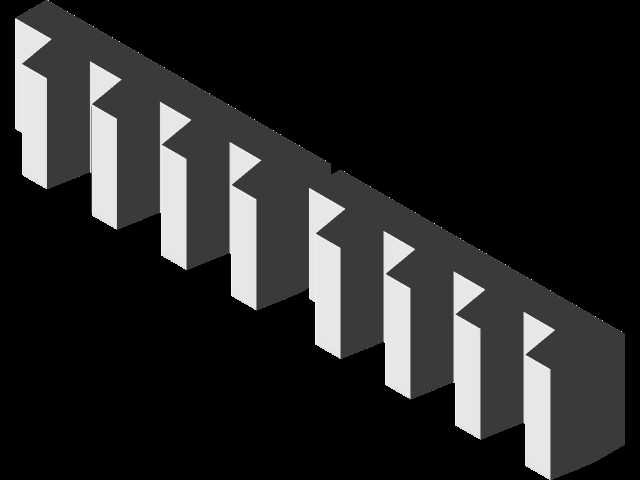

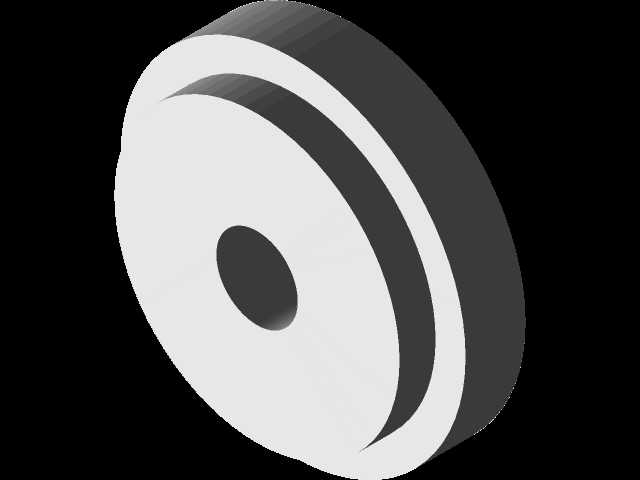

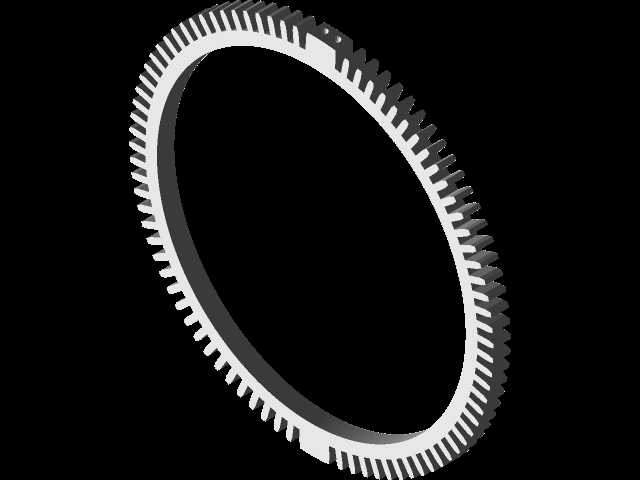

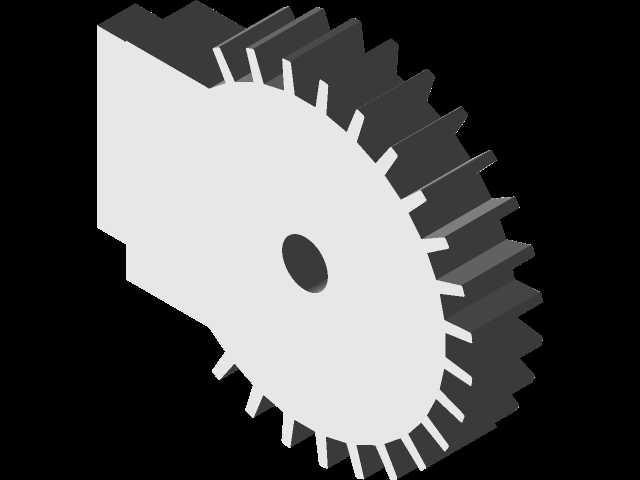

　　避免作业过程中线缆外露被剐蹭拉扯，提升设备运行的可靠性。在安装边界的考量上，两端铰接孔的中心距是核心安装尺寸，设计时严格匹配对应关节舵机的输出轴间距，孔位的内径公差按照H7级精度控制，能够和标准深沟球轴承外圈实现过渡配合，保障转动过程中的顺滑度，同时臂体的整体厚度控制在适配相邻臂段的夹装间隙范围内，装配时不需要额外加工调整垫片，即可实现零间隙配合。齿形啮合区域的齿形参数采用标准模数设计，和舵机输出齿盘的重合度控制在1.2以上，既能够传递额定的关节扭矩，也能在过载时通过齿面的微量形变吸收部分冲击载荷，避免刚性连接导致的舵机输出轴断裂。臂体的边角位置全部做了R角过渡处理，一方面是减少应力集中，提升臂件在反复交变载荷下的疲劳强度，

　　另一方面也避免装配和运维过程中尖锐边角划伤操作人员。从实际应用场景出发，这类连接臂在分拣工位的工业机器人上，能够配合末端吸盘实现每分钟120次以上的往复摆动作业，铰接处的齿形结构不会因为频繁正反转出现背隙增大的问题；在巡检类移动机器人上，这类臂段可以作为摄像头云台的支撑臂，依靠两端的铰接结构实现俯仰角度的调整，臂身的刚性能够保障摄像头在移动过程中不会出现抖动，保障图像采集的清晰度。设计过程中针对臂体的受力情况做了针对性的优化，在铰接孔的周边做了局部加厚处理，因为孔位位置是应力集中的核心区域，加厚之后能够降低孔位处的应力峰值，而臂身中间区域在满足刚性要求的前提下做了局部挖空，在不降低整体负载能力的同时减轻臂体自重，

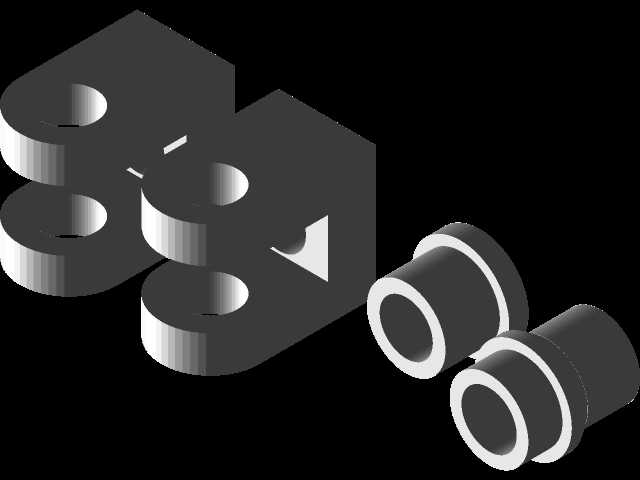

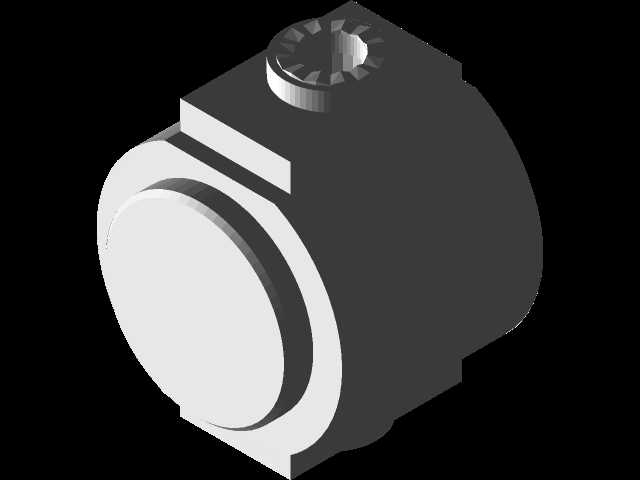

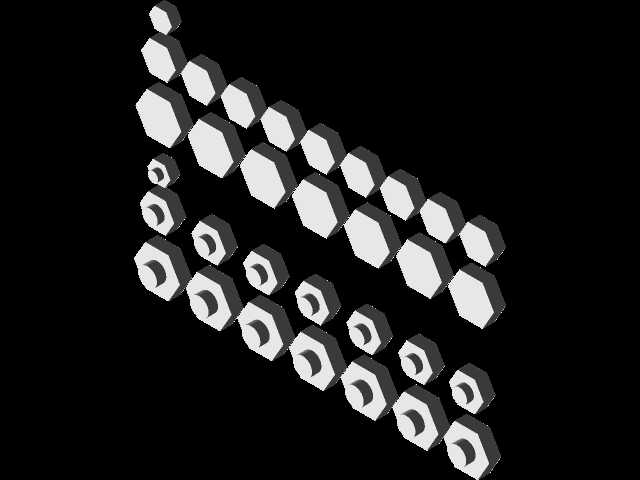

　　降低关节舵机的负载余量要求，提升机器人的动态响应速度。装配逻辑上，上下两个臂体通过中间的定位销实现精准对位，再通过内六角螺丝锁紧成整体，装配完成后两端铰接孔的同轴度误差可以控制在0.02mm以内，不需要额外做二次镗孔加工，能够有效缩短装配调试的周期。铰接孔的端面位置预留了轴承安装的止口，轴承压装之后端面和臂体表面齐平，不会出现突出的结构，和相邻臂段装配时能够完全贴合，避免关节处出现缝隙导致的粉尘、切削液进入铰接内部，延长转动副的维护周期。在一些需要频繁调整臂段长度的定制化机器人场景中，这类臂体的中间安装孔位采用等间距排布设计，可以根据实际作业半径需求，选择不同位置的孔位固定附属配件，不需要重新加工臂体结构，具备一定的通用适配能力。
