带检测分拣功能的平带式物料输送装置

　　在电子元器件装配、小型五金件分选、食品包装后段分拣这类需要对连续输送物料做类别区分的产线场景里，这类带检测分拣功能的平带输送装置是衔接前段加工与后段分类归集的核心节点，不同于普通仅做物料位移的平带输送机，它把物料检测、分流导向、末端归集几个功能整合在同一机架上，不需要额外在输送线旁加装独立分拣模组，能减少产线的占地长度，也省去了不同设备间对接调试的工作量。

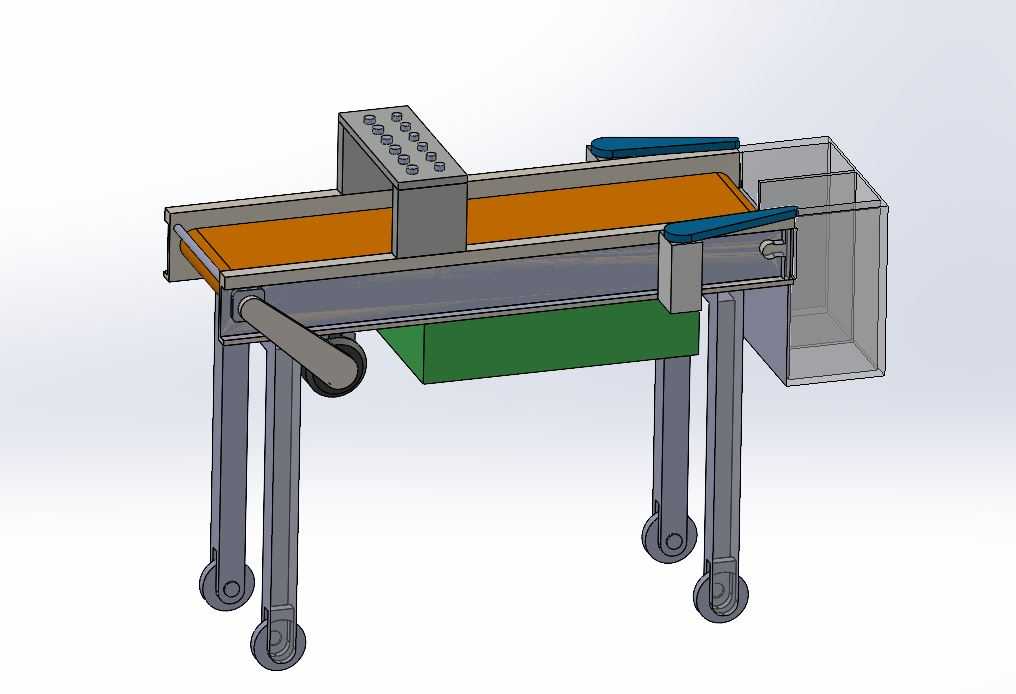

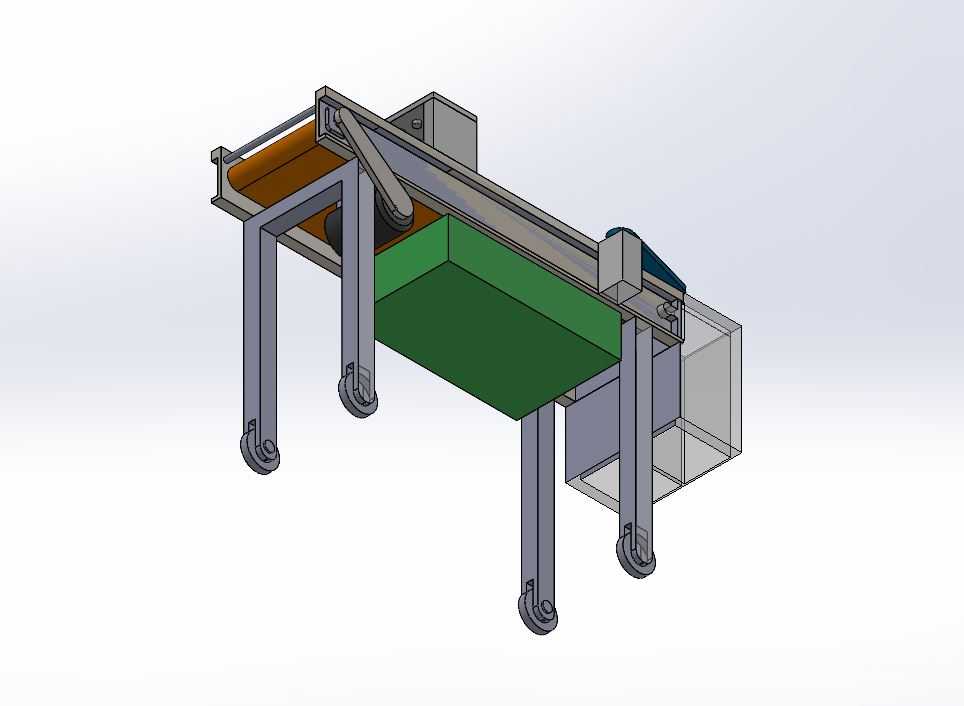

　　从结构设计逻辑来看，整机采用方管焊接的落地式机架，四条支腿底部配置万向脚轮，脚轮带刹车锁止结构，既可以在车间内根据产线布局调整位置，锁止后也能保证运行时的稳定性，不会因为皮带运行的振动出现位置偏移。机架上方的平带输送段采用橙色PVC平带，带宽设计兼顾了小型物料的放置空间与设备整体宽度，平带的驱动端布置在机架进料侧，采用电机直连驱动辊的结构，减少链传动带来的间隙误差，保证输送速度的稳定性，平带下方设置绿色的接料托盘，用来承接输送过程中掉落的细小碎屑、物料残件，避免碎屑掉落到地面增加车间清理难度，托盘采用抽拉式结构，日常清理时不需要拆解输送段就能直接抽出倾倒杂物。

　　检测模块布置在平带进料后三分之一的位置，是一个立式安装的控制箱，箱体顶面排布多组调节按钮与状态指示灯，内部可以安装光电传感器、视觉检测探头或者金属检测元件，根据实际分拣需求更换检测元件即可适配不同物料的检测要求，比如在电子产线里可以用来检测元器件的引脚完整性，在五金件产线里可以检测零件的加工尺寸是否合格，检测信号直接传递给末端的导料机构，不需要额外布设长距离的信号线路。

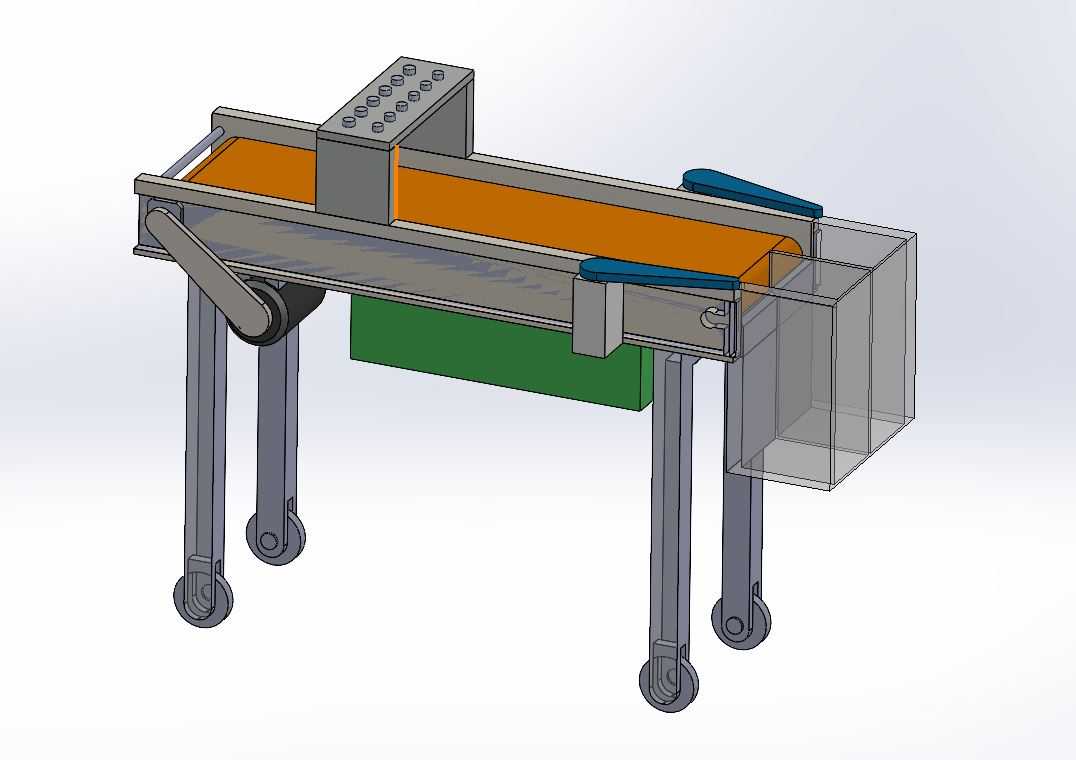

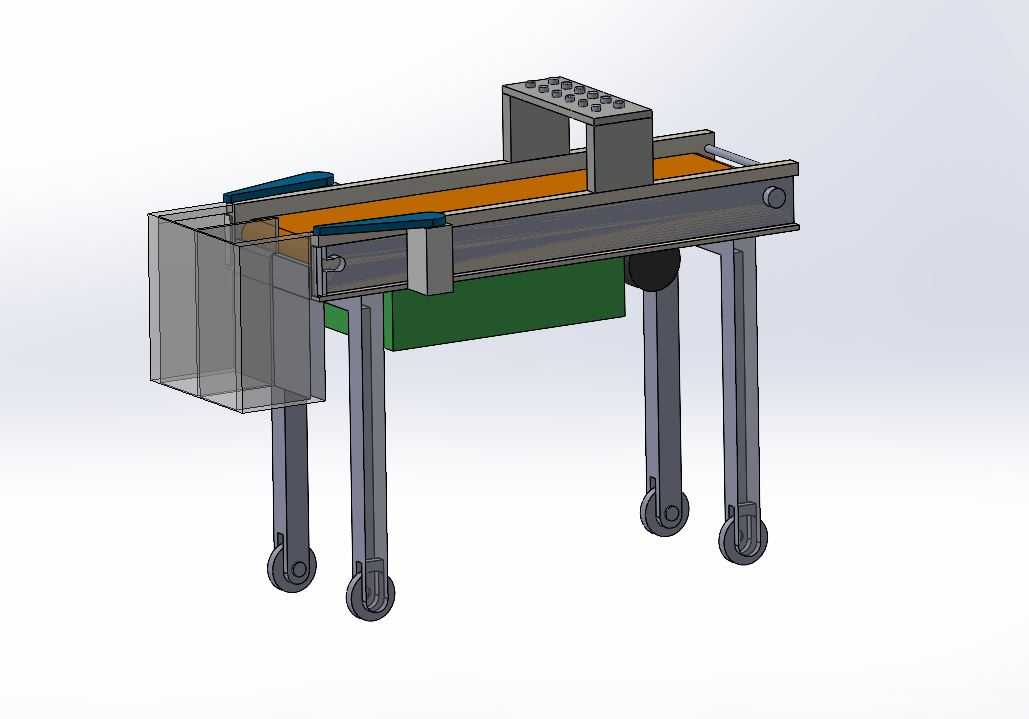

　　平带末端的双臂导料结构是这套装置的核心分拣执行部件，两个导料臂分别布置在平带两侧，采用摆动式驱动结构，当检测模块识别到对应类别的物料时，对应侧的导料臂会向皮带中心摆动，把物料引导到对应侧的收集料箱里，另一侧的导料臂保持原位，不会干扰正常输送的物料流向；平带末端的出料侧设置透明的收集料箱，料箱采用卡扣式固定在机架端部，装满物料后可以直接拆下更换空箱，不需要停机等待，能提升连续作业的效率。

　　从安装边界来看，整机的长度控制在常规小型输送设备的尺寸范围内，宽度不超过两支腿的外沿距离，高度适配常规产线的作业台面高度，不需要额外做垫高或者挖坑安装，放置在平整的车间地面上锁好脚轮就能接电使用，进料端可以直接对接前段的加工设备出料口，不需要额外做过渡接驳板，因为平带的进料端和机架端面齐平，能和多数小型加工设备的出料高度匹配。

　　在实际运行过程中，物料从进料端放到平带上之后，会随着平带匀速向末端移动，经过检测模块时，检测元件会快速识别物料的属性，给对应的导料臂发出动作信号，当物料移动到平带末端位置时，导料臂按照预设的逻辑摆动，把不同属性的物料分别引导到不同的收集容器里，整个过程不需要人工参与分拣，能降低人工分选的错误率，也能提升连续输送分拣的速度。

　　设计的时候特意把驱动电机、控制线路都布置在机架的内侧位置，外侧没有突出的零部件，既避免了车间内人员走动时磕碰受伤，也能减少生产过程中灰尘、碎屑落到传动部件上，延长设备的维护周期；导料臂的摆动角度做了限位设计，最大摆动角度不会碰到平带表面，避免长期运行刮伤皮带，也不会因为摆动幅度过大把物料扫落到皮带外面；支腿的高度可以做小范围的调节，当地面不平整的时候，可以通过支腿底部的调节螺栓调整整机的水平度，保证平带运行时不会出现跑偏的情况。

　　和传统的人工分拣台加普通输送机的组合相比，这套装置把检测和分拣功能整合在一起，整体结构紧凑，没有多余的冗余结构，所有的部件都围绕输送、检测、分拣三个核心功能布置，既适合小型加工厂的小批量多品种物料分拣场景，也可以集成到大型自动化产线里作为一个分拣单元使用，对安装空间的要求很低，适配性更强。
