便携可折叠带式物料输送梯结构设计

　　这款可折叠输送结构的设计初衷，是解决零散作业场景下短距离物料转运的设备便携性痛点，常见于装修施工楼层物料递运、仓储零散货位补料、户外临时作业点的小件物料上下输送，以及应急抢修场景下的工具、零配件短距离传递，区别于固定安装的长距离皮带输送机，这类设备不需要提前做地基固定，也不需要预留长期安装的场地空间，转场时不需要借助吊装设备，单人即可完成转移。

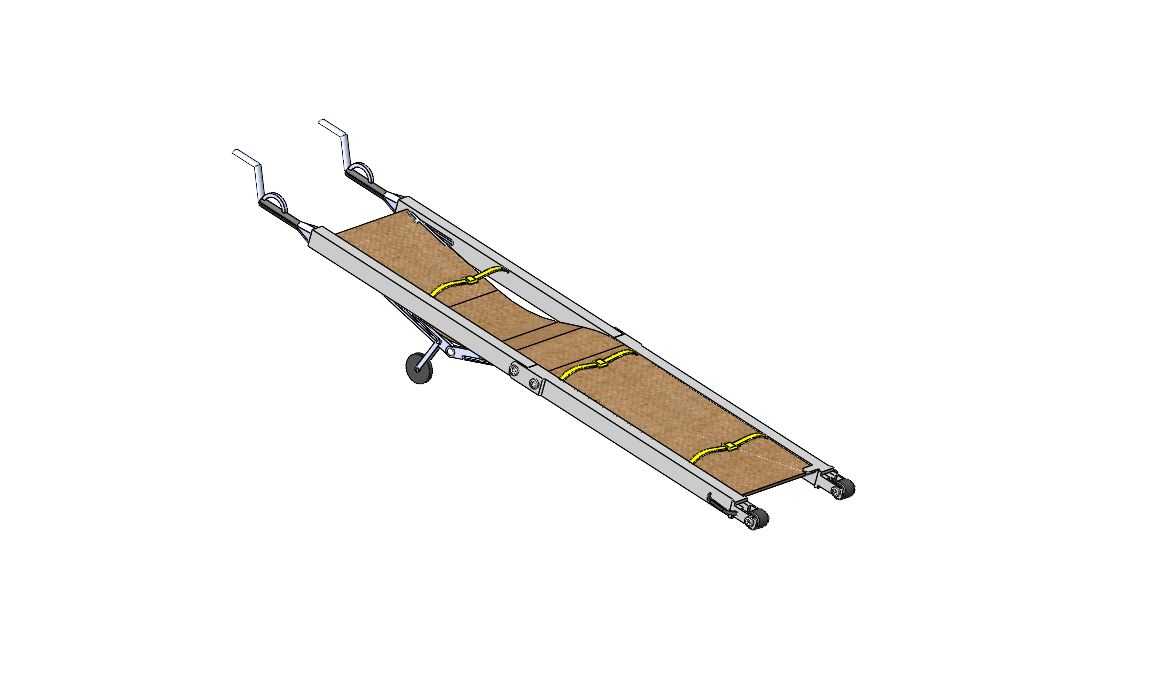

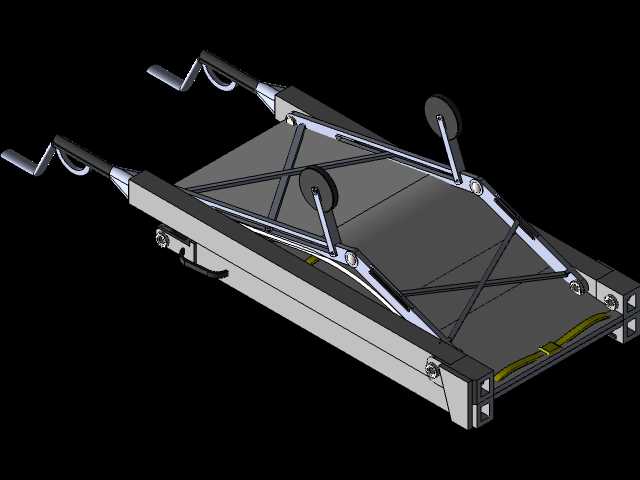

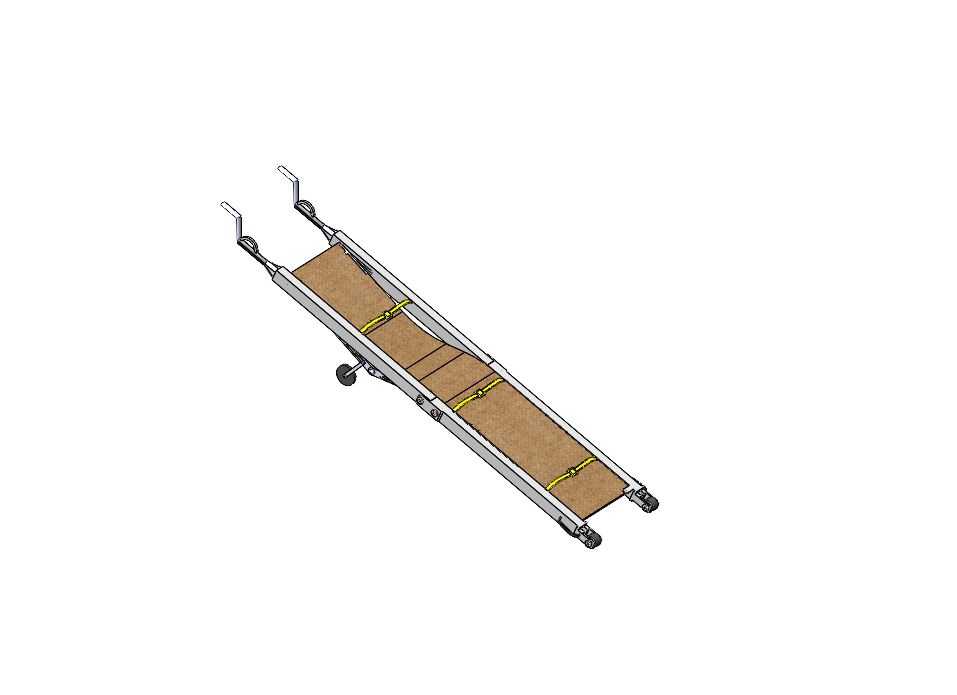

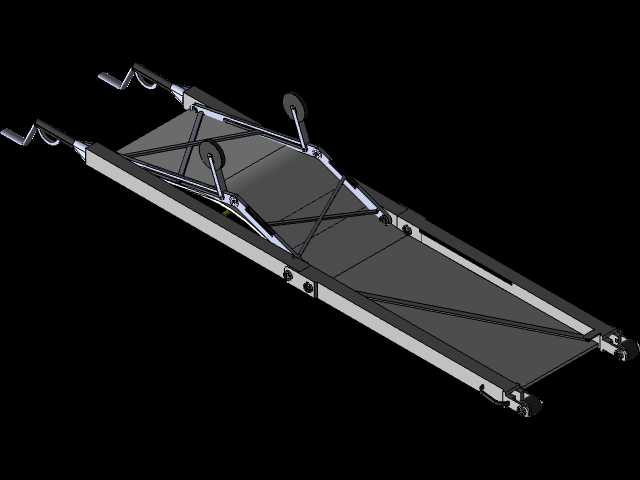

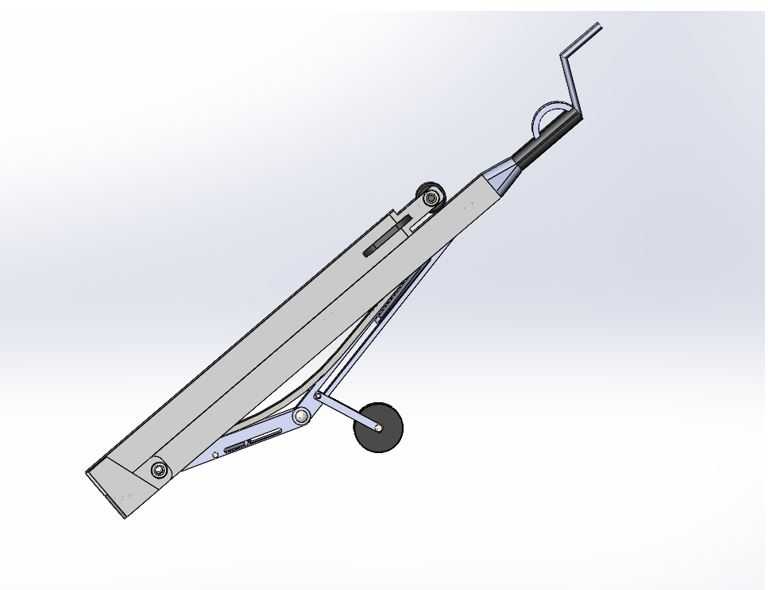

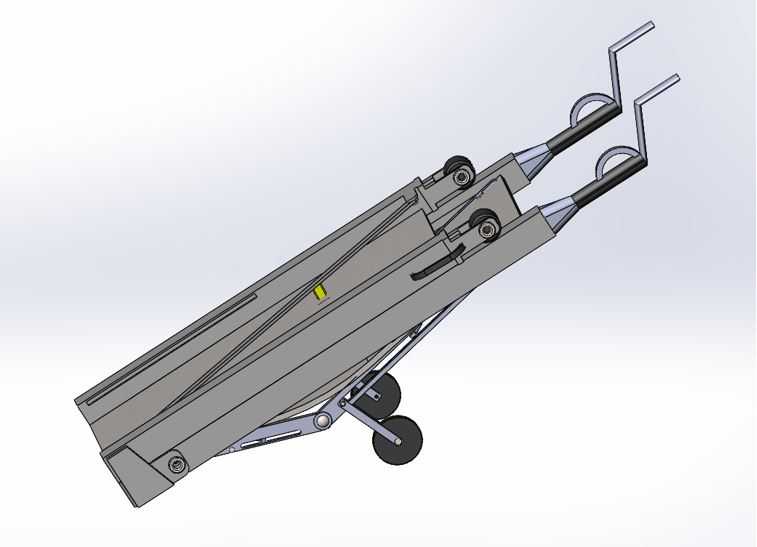

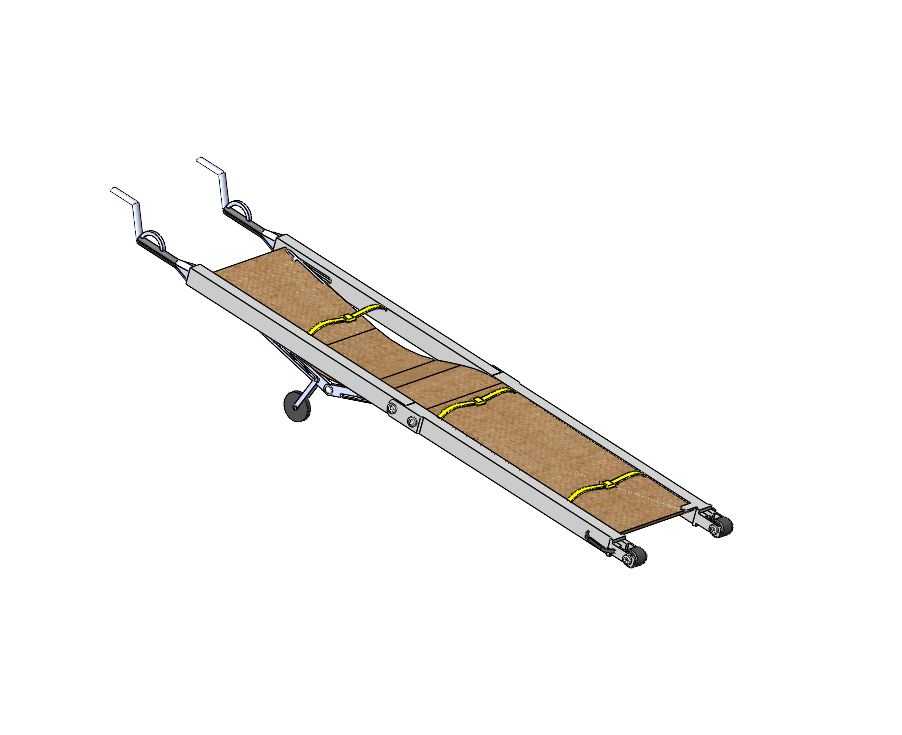

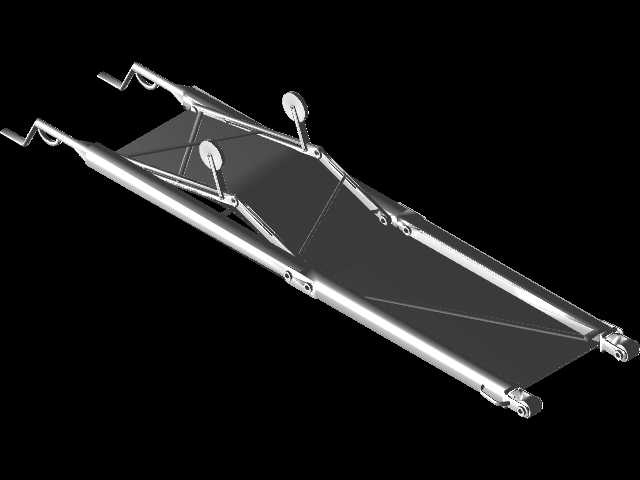

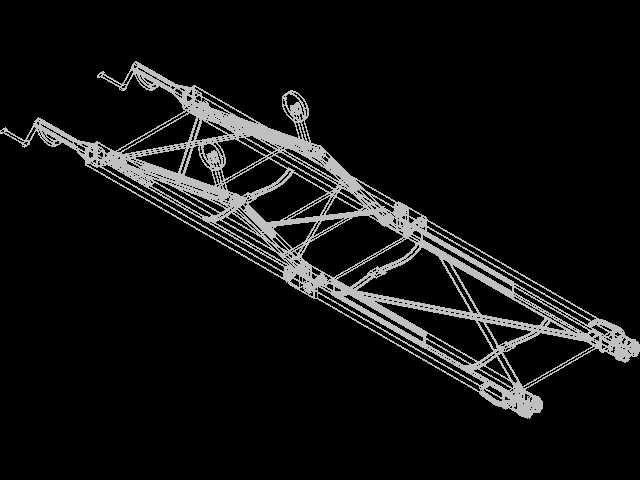

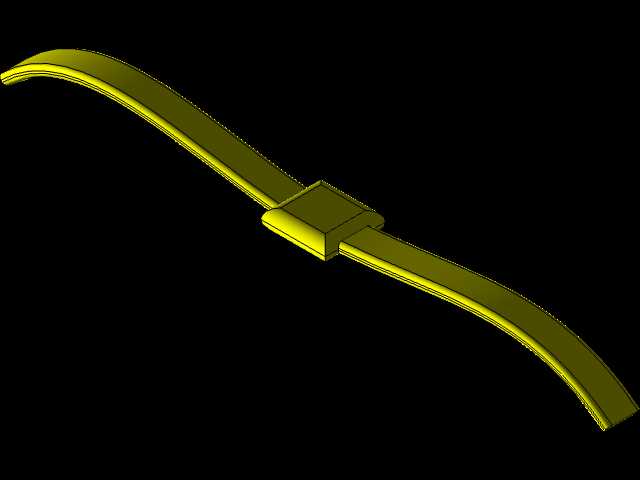

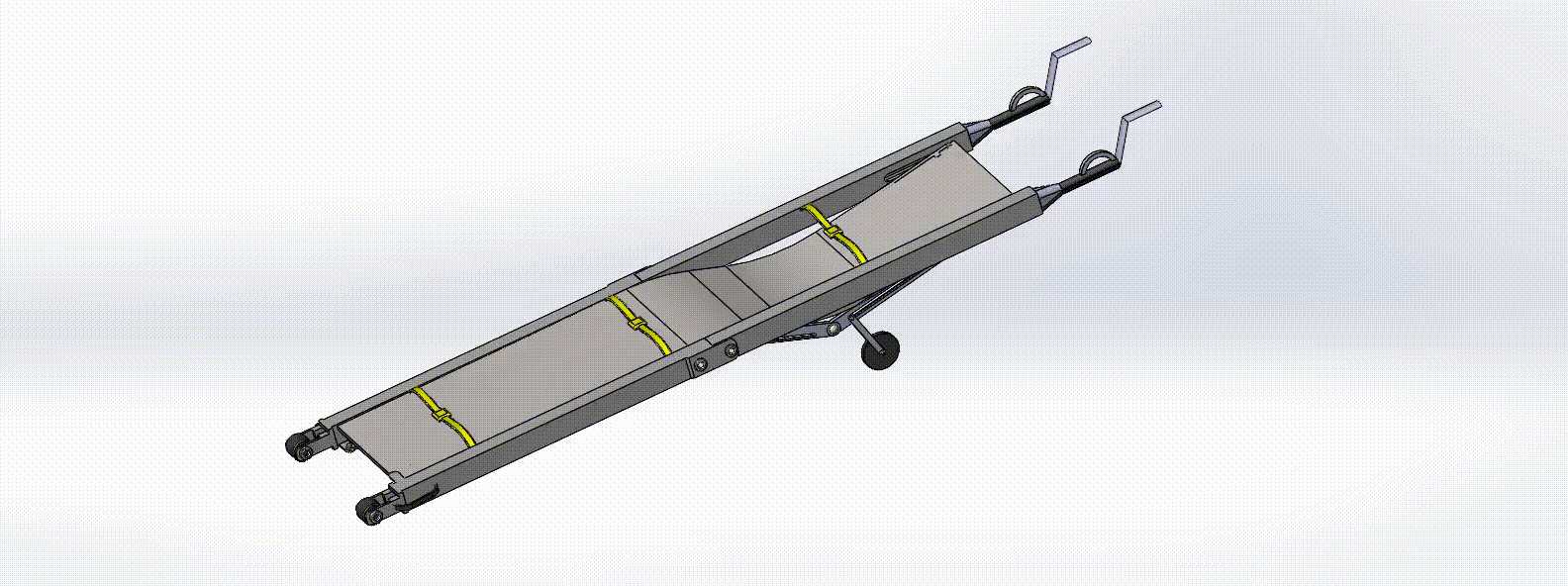

　　从功能特性来看，设备主体采用分段铰接的带式输送架结构，架体之间通过带锁止的铰接轴连接，折叠状态下三段架体可对折收拢，收拢后整体外形尺寸与常规手提行李箱接近，架体侧面设置的绑带结构可在收拢后锁紧架体，避免转运过程中架体散开，端部设置的可伸缩提手配合底部的小型脚轮，在平整地面可直接拖行，遇到台阶、狭窄通道时可直接手提转运，完全适配单人转场的作业需求。展开状态下，架体两端设置的挂钩结构可直接挂接在作业平台边缘、货车货箱栏板或者脚手架横杆上，不需要额外做架体固定，挂钩处设置的防滑胶垫可避免架体挂接后出现滑移，架体中部的可收放支撑脚可根据作业高度调整伸出长度，适配不同高度差的输送场景，支撑脚底部的防滑盘可在不平整的地面提供足够的支撑稳定性，避免输送过程中架体出现晃动。

　　设计过程中，架体主体采用薄壁矩形管焊接成型，在保证架体整体刚度的前提下尽可能降低自身重量，输送皮带采用表面带防滑纹路的轻型PVC材质，既能保证小件物料输送过程中不会出现打滑下滑，也能控制皮带自身的重量，降低架体的承重负载。驱动部分采用集成式的低压电动滚筒，内置减速结构与驱动电机，不需要额外布置外置的电机与传动链条，既减少了设备的外露运动部件，降低作业过程中的安全隐患，也进一步压缩了设备的整体体积，收拢状态下电动滚筒完全处于架体的包覆空间内，不会在转运过程中出现磕碰损坏。

　　从安装边界来看，设备展开后总长度可覆盖1.2米至2.2米的高度差输送需求，架体整体宽度控制在350毫米以内，可在宽度400毫米以上的狭窄通道内布置使用，作业时架体与水平面的夹角可在20度至45度之间调整，适配不同坡度的输送需求，最大可承载单件重量不超过30公斤的物料，完全满足零散小件、工具、包装货品的短距离输送需求。架体上的皮带张紧结构采用侧边的可调螺栓设计，不需要拆卸架体护板即可完成皮带张紧度的调整，日常维护仅需要定期清理皮带表面的附着物、检查铰接轴的锁止可靠性即可，不需要复杂的维保操作。

　　在实际作业场景中，这类折叠输送结构可替代传统的人工递料、攀爬搬运作业，尤其是在二层以上的装修作业中，不需要施工人员反复攀爬楼梯传递物料，仅需要将设备展开挂接在楼层窗口或者平台边缘，地面人员将物料放在皮带上即可完成向上输送，既降低了施工人员的劳动强度，也减少了攀爬搬运过程中的坠落风险。在仓储作业中，遇到高位货架的零散补料作业，不需要动用大型的登高输送设备，展开该设备即可完成货位到地面的物料传递，尤其适合电商仓库零散订单拣选、五金仓库小件物料补货的场景。设备折叠收拢后可直接放置在普通工具柜、皮卡车货箱或者工程车辆的储物舱内，不会占用过多的存储空间，转场时可随作业人员一同携带，不需要单独安排运输车辆，非常适合流动作业的施工团队、应急维修班组使用。

　　结构设计上，架体的铰接位置设置了双重锁止结构，展开到位后铰接轴处的弹簧锁销会自动卡入锁止孔，同时侧边的锁扣会进一步锁紧架体，避免输送过程中架体因为震动出现意外折叠，所有的铰接位置都采用自润滑轴承，长期使用也不会出现铰接卡顿的问题，架体边缘全部做了圆弧包边处理，没有外露的尖锐边角，避免作业人员在搬运、使用过程中被划伤。端部的挂钩采用可翻转设计，收拢状态下挂钩可翻转贴靠在架体侧面，不会突出架体表面，避免转运过程中挂钩勾挂其他物品，展开时挂钩自动翻出到工作位置，不需要额外手动调整，进一步提升了设备的使用便捷性。
