小型立式低成本钣金切割设备结构设计

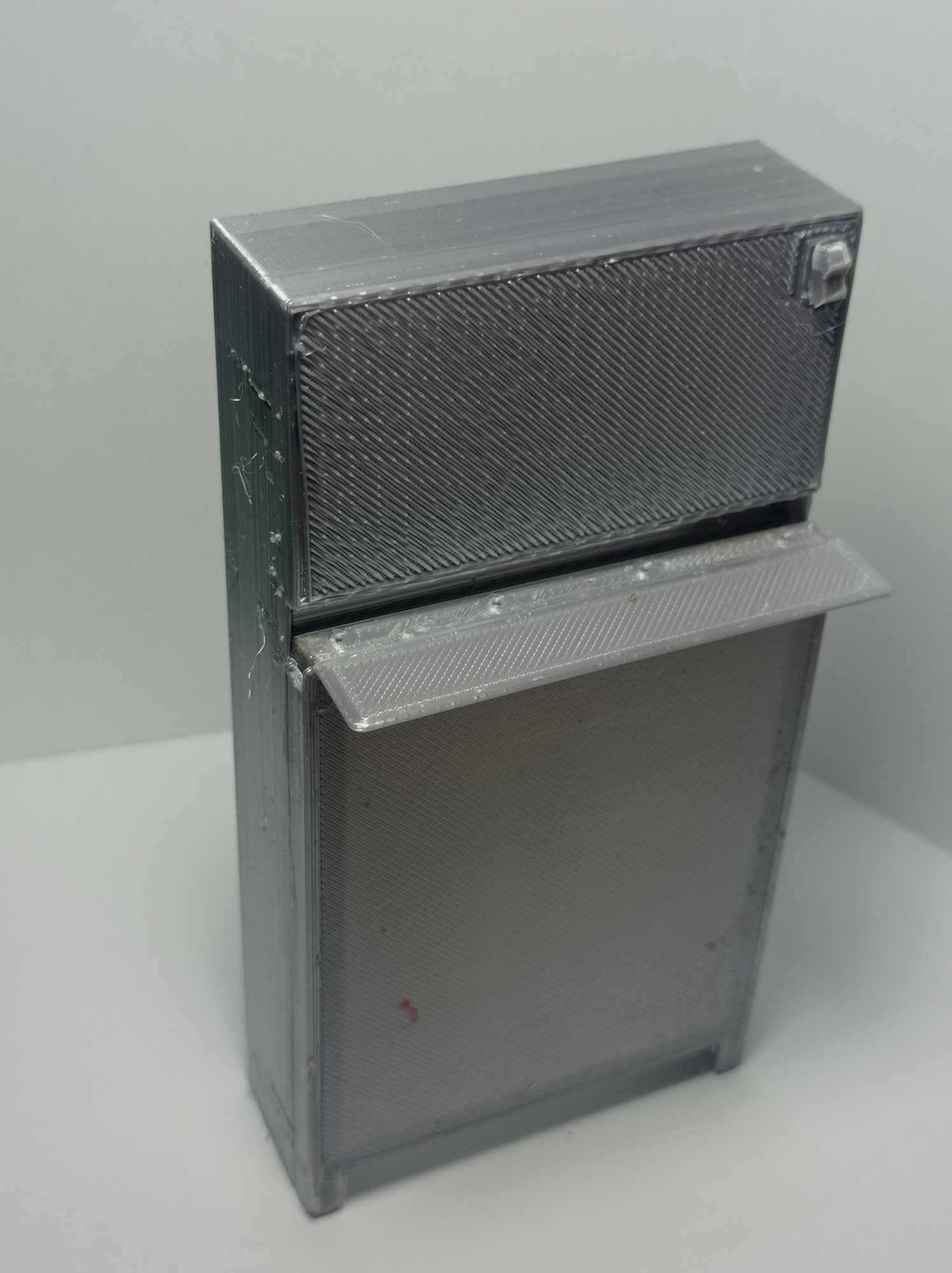

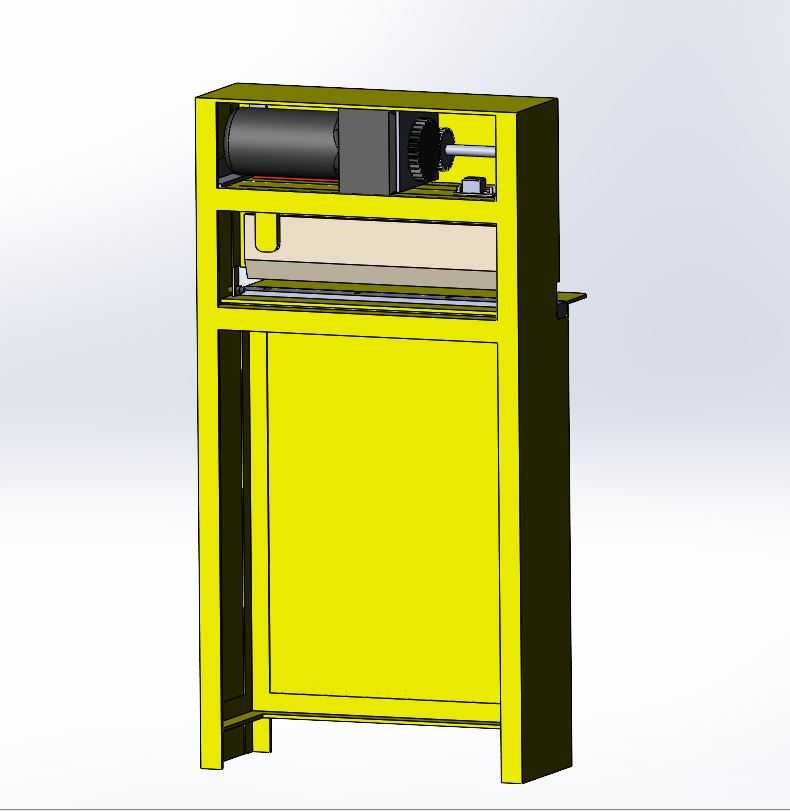

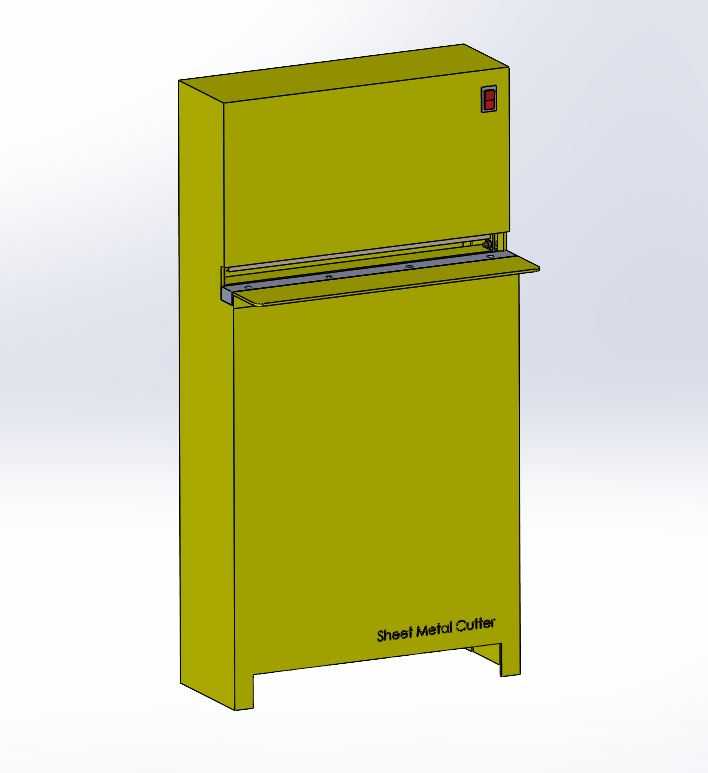

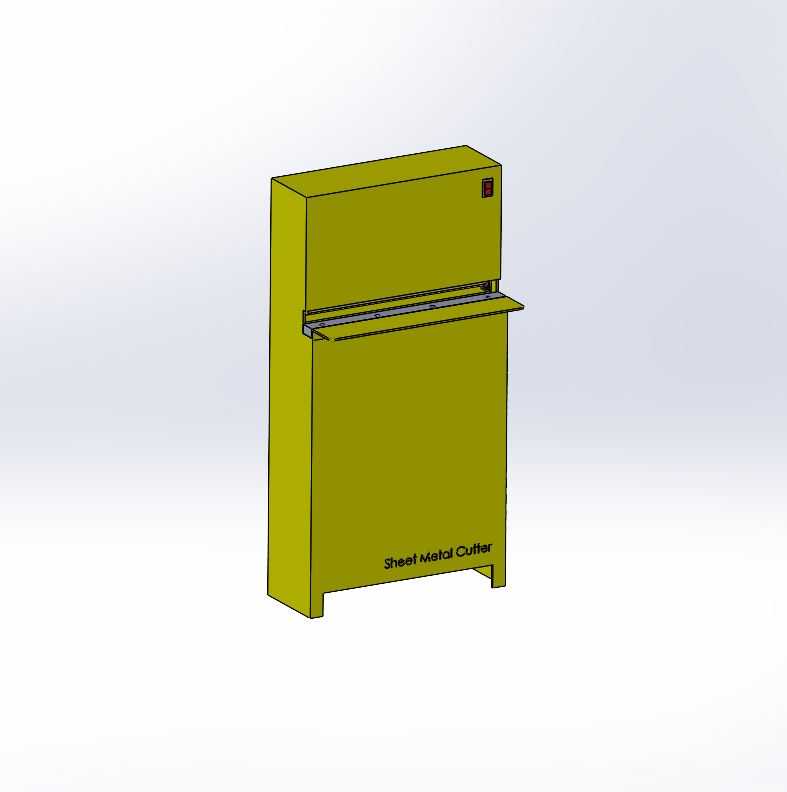

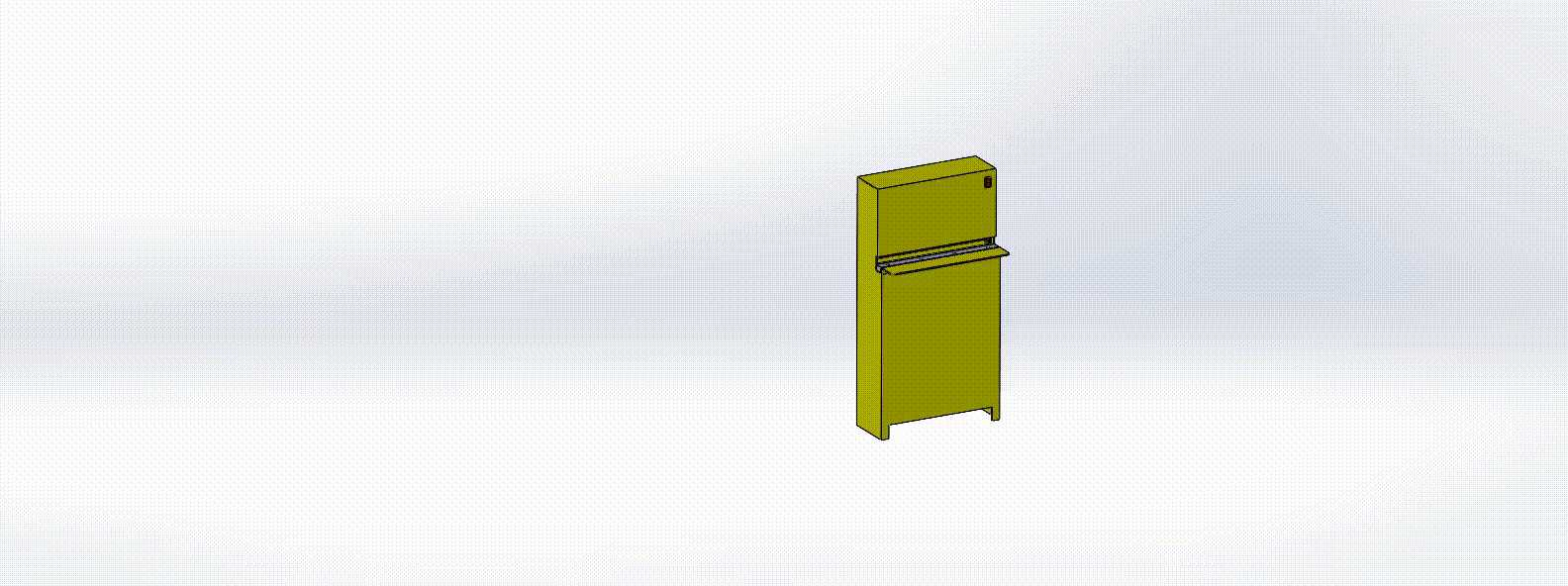

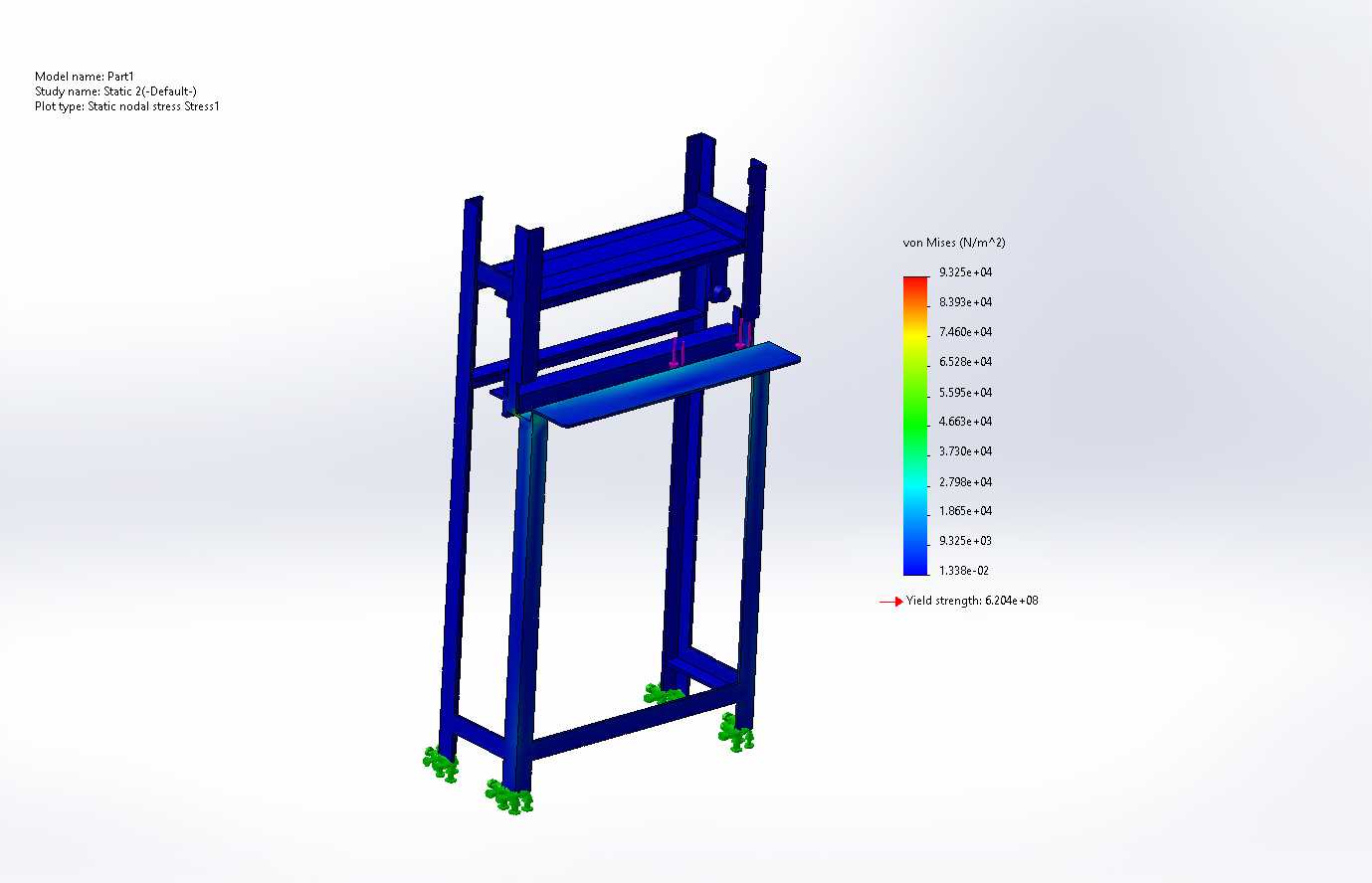

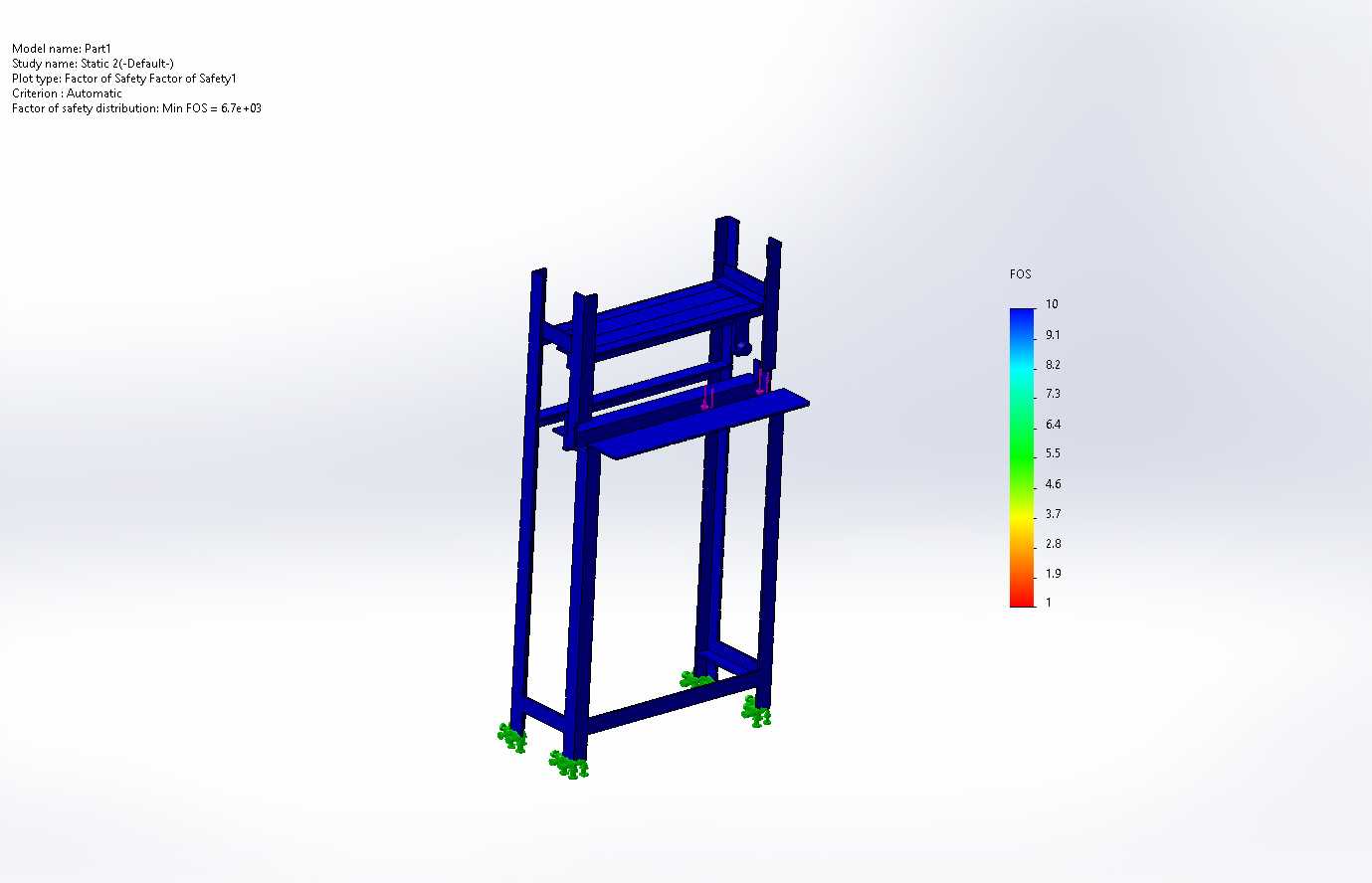

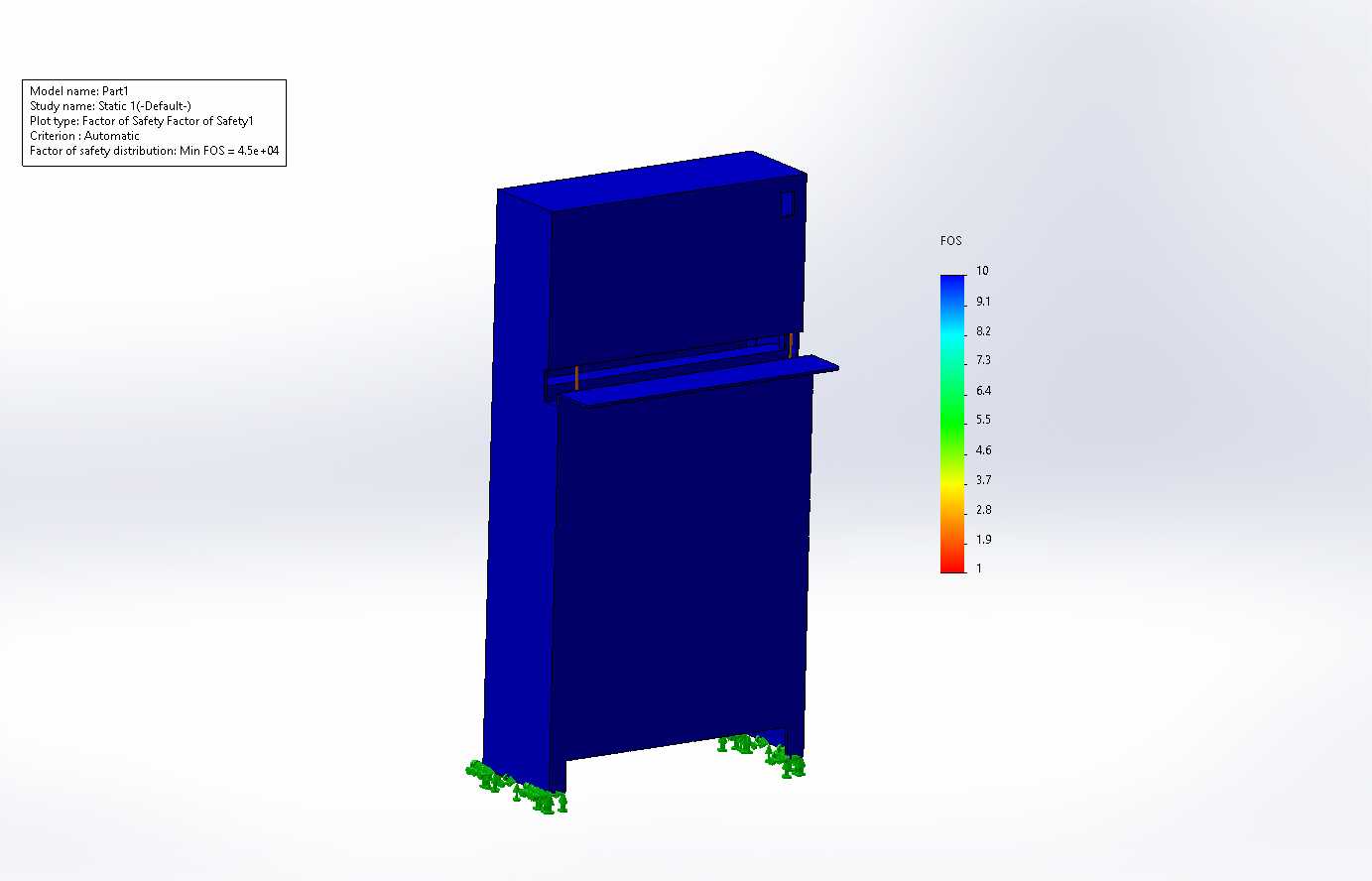

　　这款立式钣金切割设备的设计初衷，是面向小型加工门店、维修班组、实训教学场景的轻量化加工需求，填补大型数控剪板机无法覆盖的零散小批量钣金下料场景空白。在日常的钣金维修、小型柜体制作、非标零件单件加工场景中，大型剪板设备占用场地大、开机调试流程长，面对单件或数件的薄板切割需求时，设备调用成本远高于加工本身的价值，这款便携型切割设备就是针对这类场景开发的。设备整体采用立式框架结构，主体支撑采用标准方管焊接成型，框架底部预留四个地脚安装孔，可直接固定在常规工作台面或者独立支架上，整体安装占地面积不足0.4平方米，不需要专门的设备基础，普通车间水泥地面即可完成部署，甚至可以根据加工点位需求临时移位，适配流动维修、现场加工的作业需求。

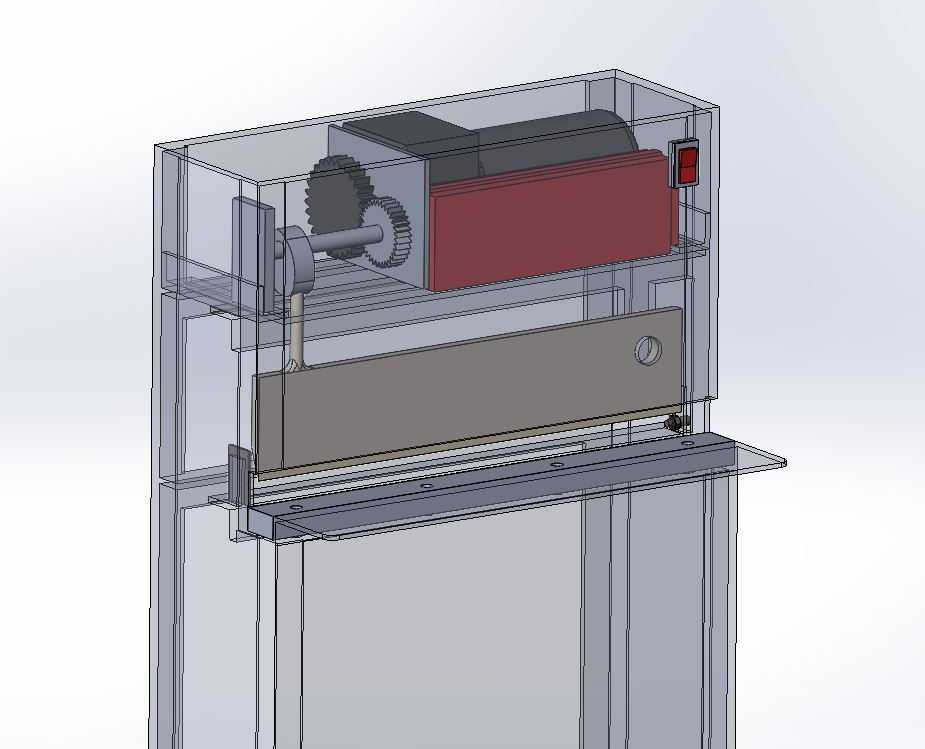

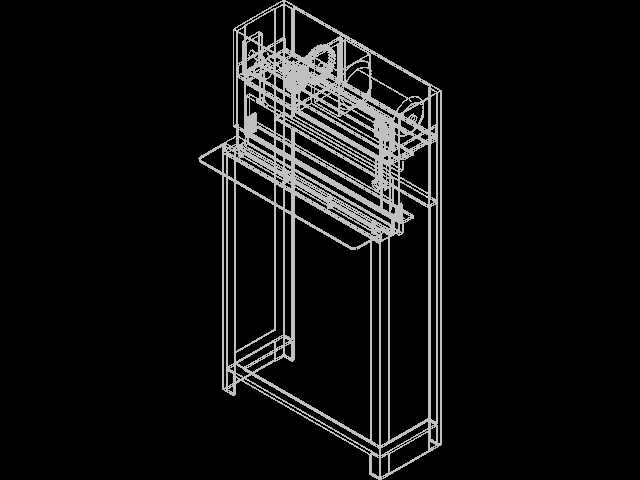

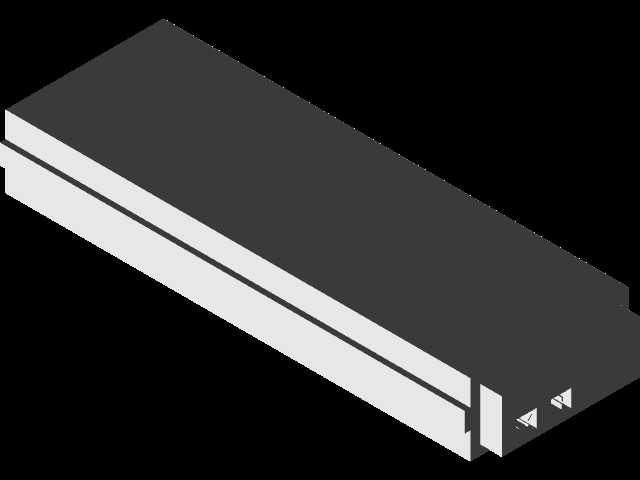

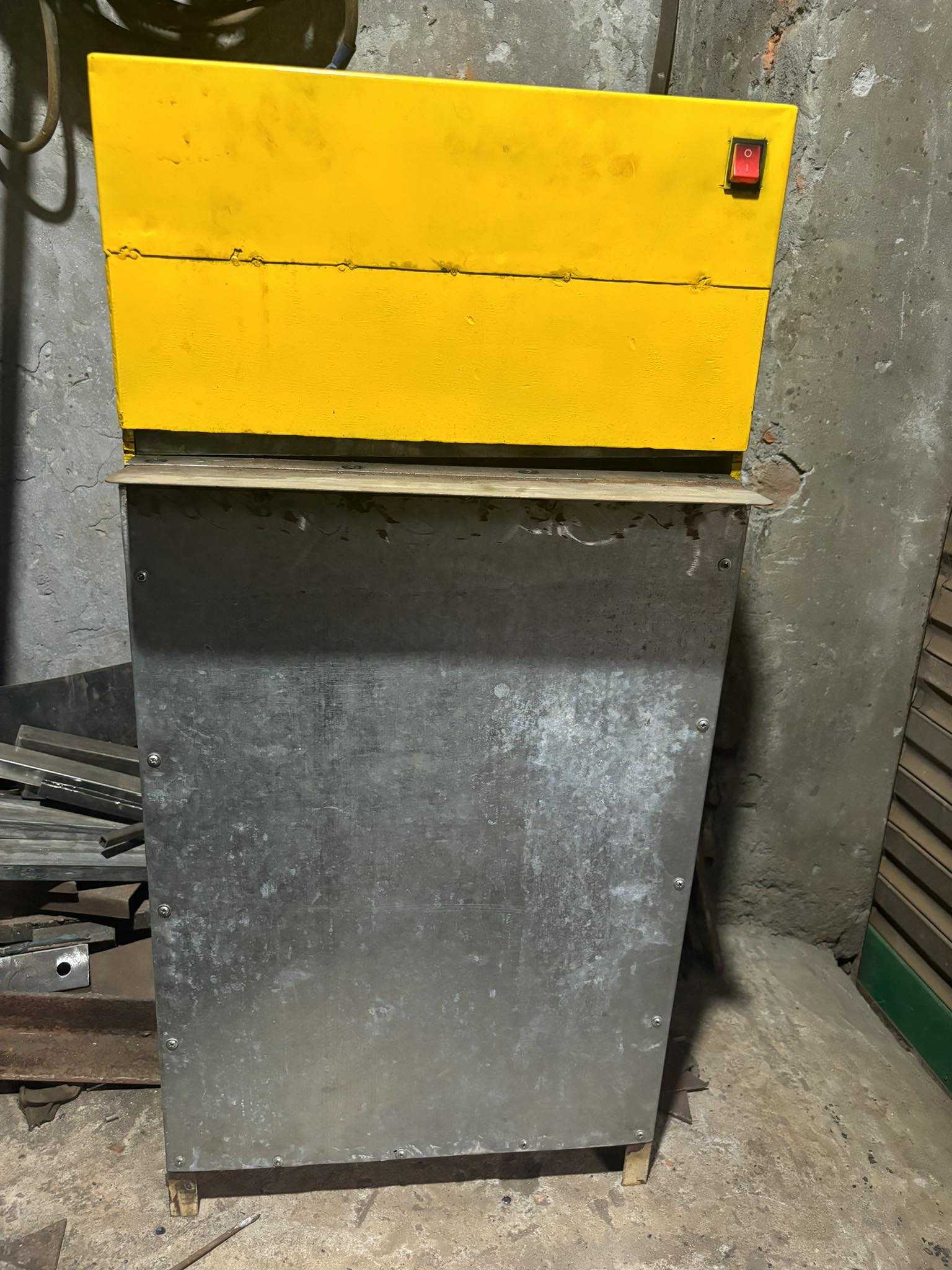

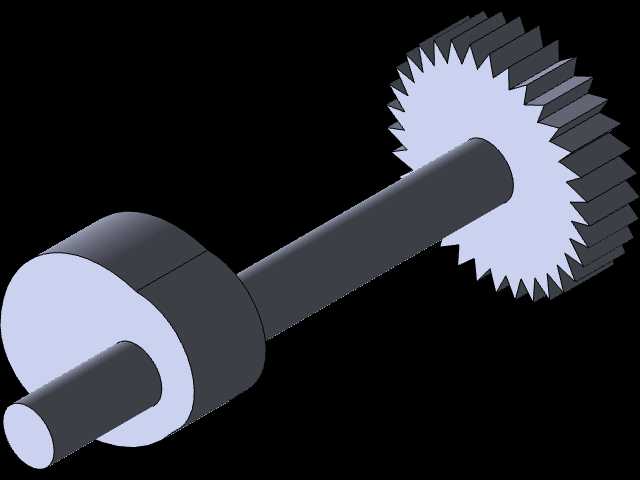

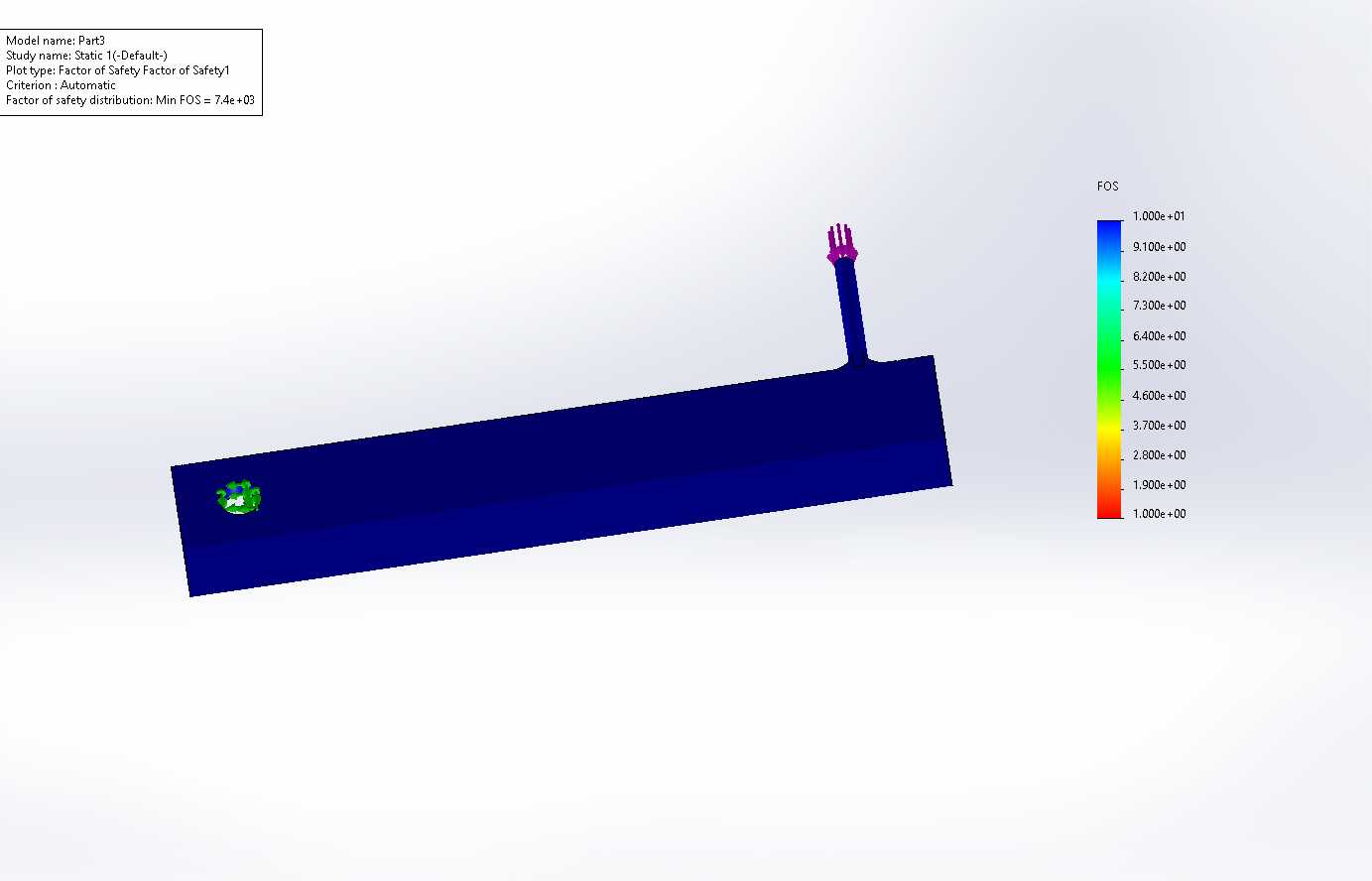

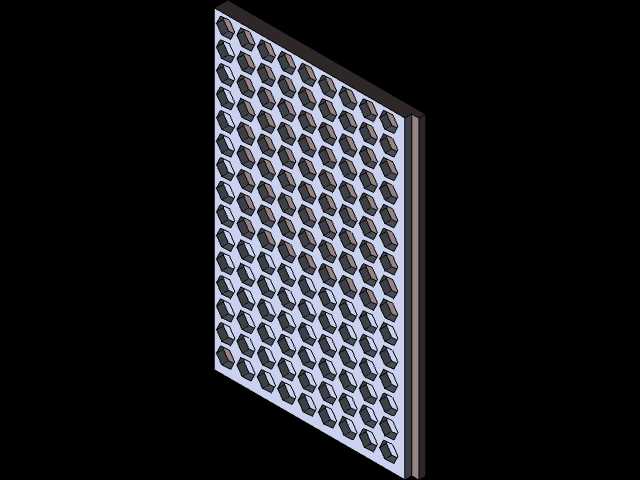

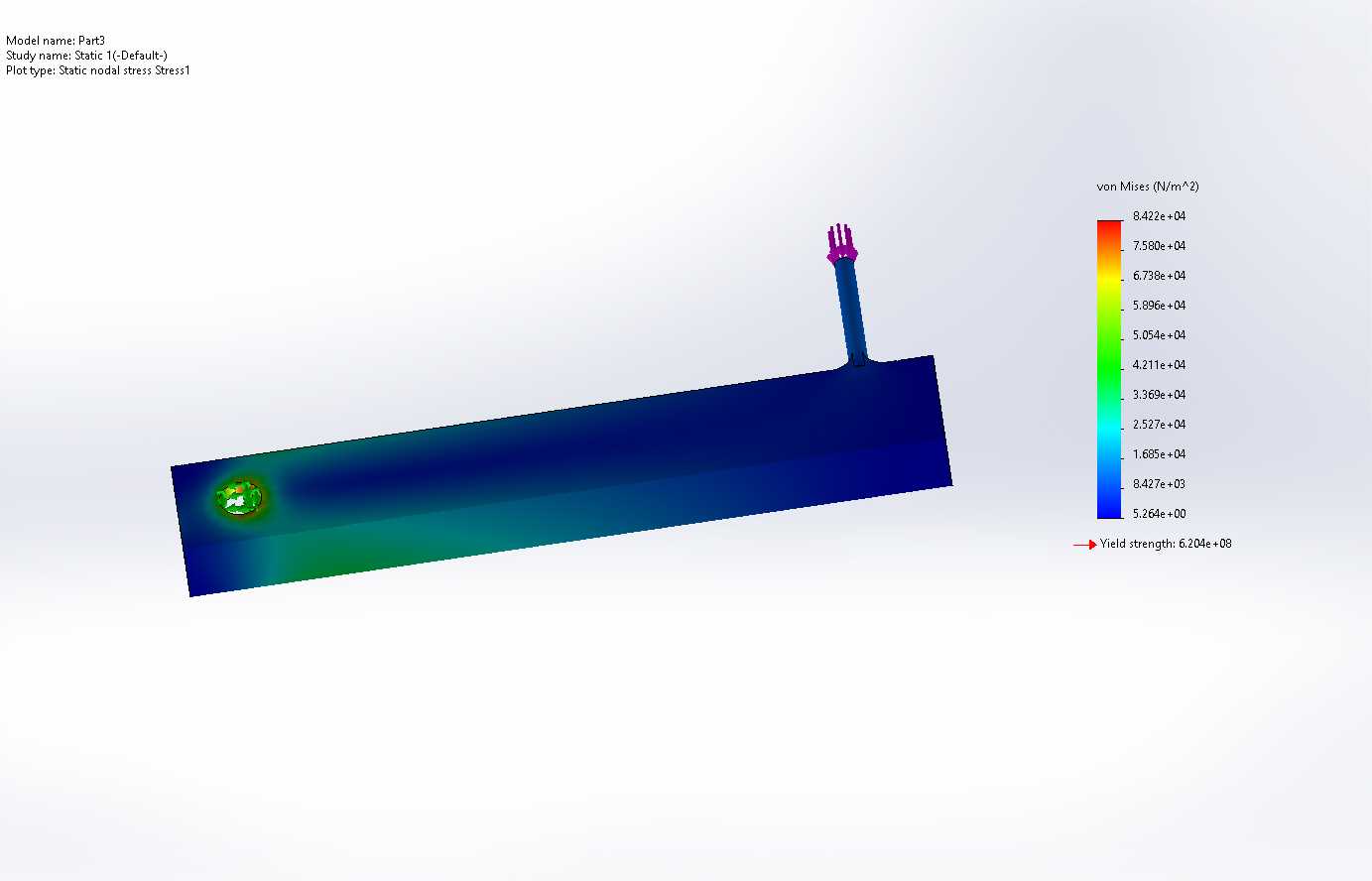

　　设备的执行切割组件采用直动式剪切结构，动力输入侧布置齿轮减速传动组，将手动或者小功率动力输入的扭矩放大后，驱动上刀座做垂直方向的直线往复运动，配合固定在下机架的定刀完成薄板剪切动作，剪切刀口长度覆盖常规400mm宽度以内的钣金材料，可处理0.5-2mm厚度的冷轧钢板、铝板、铜板等常用金属薄板，切口平整无毛刺，切割后不需要额外的铣边修磨工序，可直接进入折弯、铆接后续工序。从结构设计逻辑来看，整机没有采用复杂的数控组件或者液压系统，所有传动部件均采用市场通用的标准件，齿轮、传动轴、刀座紧固件都可以直接从五金市场采购替换，后期维护不需要专门的配件供应链，普通机修人员即可完成故障排查与零件更换。设备上部设置半透明的安全防护外罩，将传动齿轮、

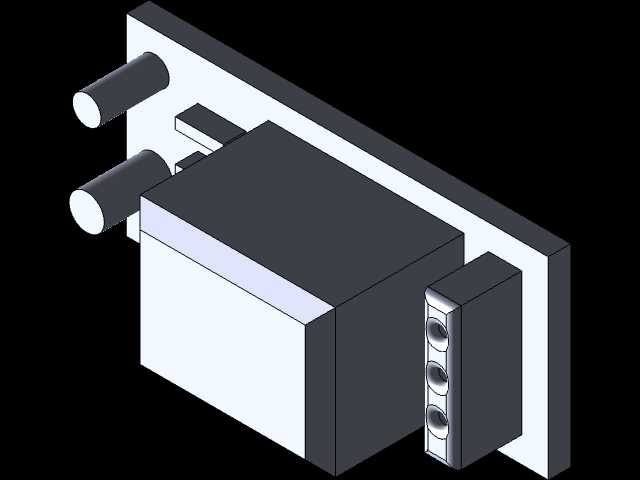

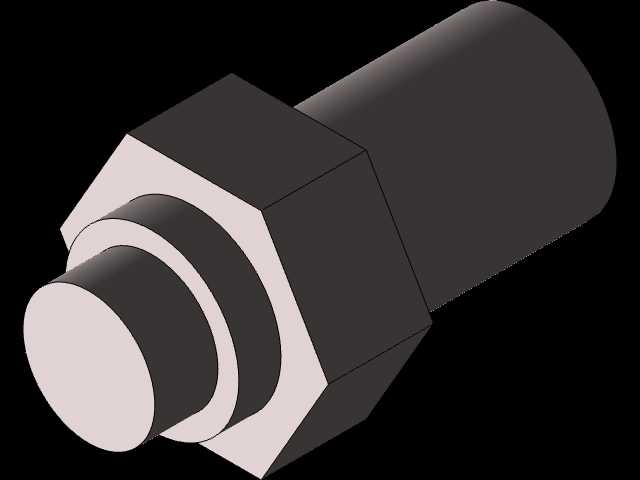

　　动力输入组件完全封闭在罩壳内部，避免加工过程中碎屑飞溅、操作人员衣物卷入传动结构的安全风险，罩壳侧面设置嵌入式的电源开关或者操作触发按钮，操作位刚好对应人员站立时的手部自然高度，不需要弯腰或者抬手操作，长时间作业的疲劳度更低。刀座后侧设置可调式定位挡板，挡板通过燕尾槽结构与下机架连接，可根据切割尺寸需求快速调整定位距离，挡板上刻有清晰的长度刻度，调整时不需要额外借助钢卷尺即可完成尺寸定位，单件下料的尺寸公差可控制在0.2mm以内，满足常规钣金加工的精度要求。设备前部延伸出200mm宽度的托料平台，切割过程中板材可平放在托料平台上，不需要操作人员全程托举板材，大幅降低大尺寸薄板切割时的操作难度，托料平台表面做光滑打磨处理，

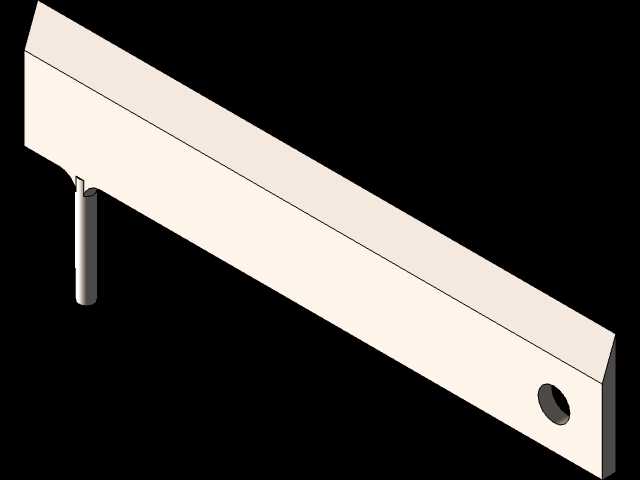

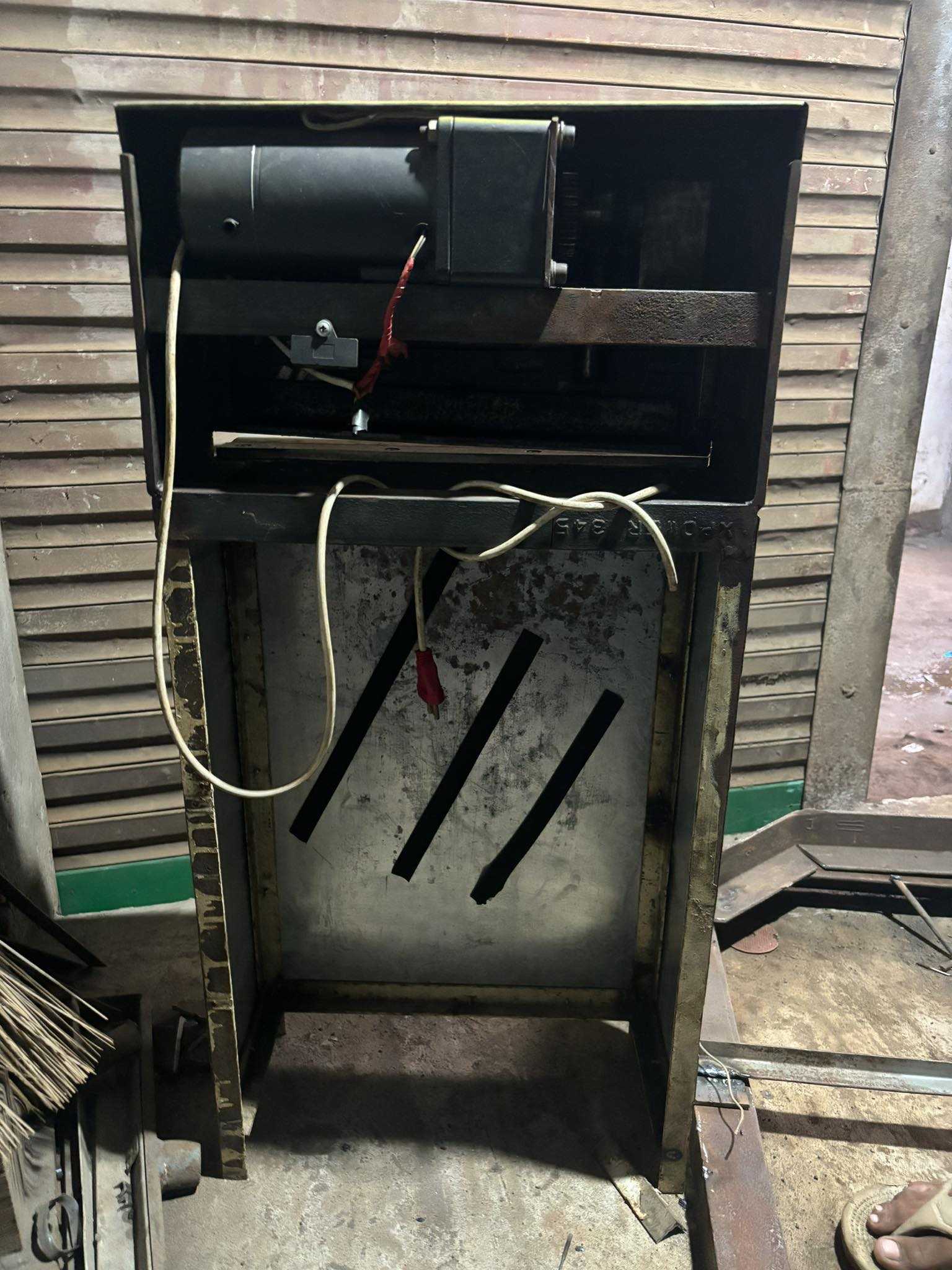

　　板材推送时不会出现刮擦掉漆的问题。传动结构的设计上，齿轮组采用脂润滑方式，不需要定期加注润滑油，日常维护只需要每半年打开防护罩补充一次润滑脂即可，没有漏油污染加工板材的隐患。设备的整体高度控制在1100mm左右，上部防护顶罩距离地面高度不超过1200mm，可适应常规车间2.2米以上层高的安装环境，不需要对车间空间做特殊改造。刀架部分设置有行程限位块，上刀座的下行行程固定为25mm，既可以满足最大切割厚度的行程需求，也避免刀座超行程下行损坏刀刃或者碰伤托料平台，刀刃采用标准高速钢刀片，通过沉头螺丝固定在刀座上，刀片磨损后可直接松开螺丝更换刀片，不需要整体更换刀座组件，后期使用成本更低。在实际应用中，这款设备既可以作为小型加工厂的主力薄板下料设备，也可以作为大型钣金车间的辅助补料设备，应对临时改单、小批量补件的加工需求，同时因为结构简单、传动原理清晰，也非常适合职业院校的金工实训教学，帮助学员理解剪切加工的传动逻辑、刀座配合结构、钣金下料的工艺要点。设备的框架结构预留了动力升级的安装位，如果后续有更高效率的加工需求，可直接在动力输入侧加装小型伺服电机或者气动马达，将手动驱动升级为动力驱动，不需要对主体框架做结构性修改，可适配不同加工规模用户的升级需求。
