桌面级小型三轴数控铣削加工设备结构

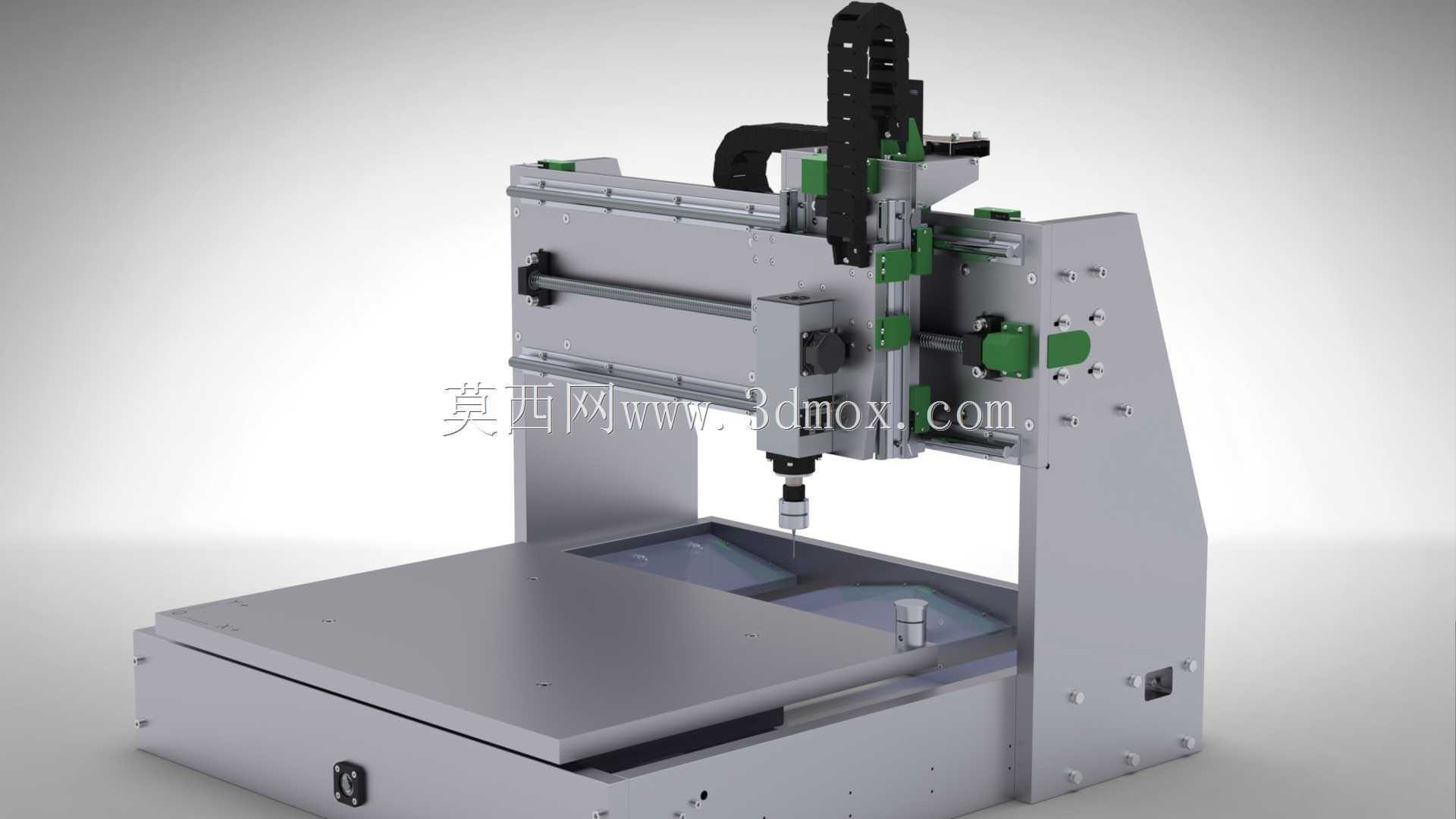

　　这款小型三轴数控加工设备的有效加工行程设定为850mm×650mm×200mm，整体采用台式落地结构，机身主体以铝合金型材搭配钢板拼接而成，兼顾结构刚性与组装便捷性，适合个人工作室、小型加工坊、创客空间等场景使用，可完成软金属、塑料、木材、亚克力等常见非金属与低硬度金属材料的平面铣削、钻孔、简单轮廓雕刻、小型零件开料等加工工序，能够满足手板制作、创意零件加工、教学实训、小批量定制件生产的实际需求。

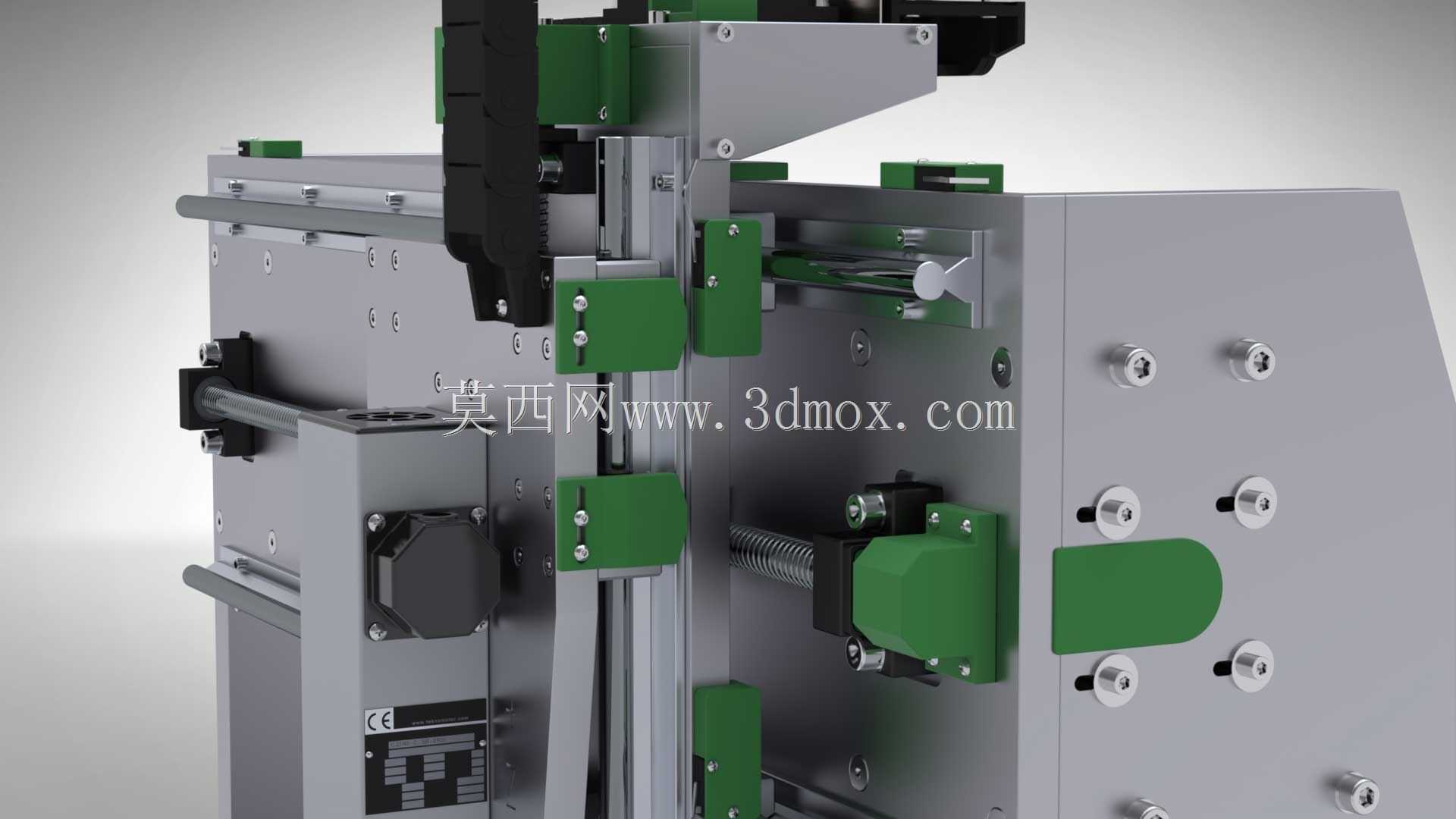

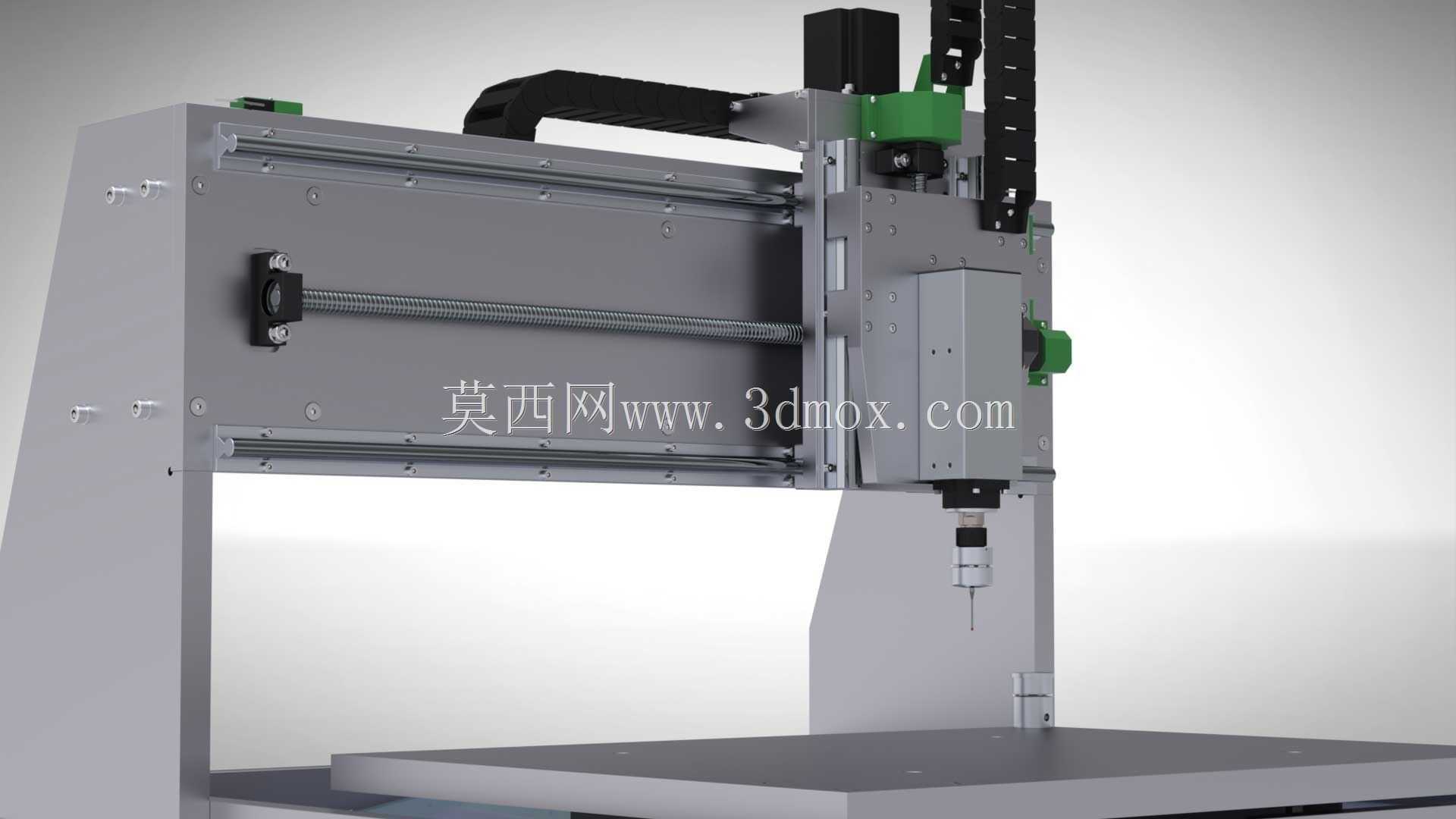

　　从结构设计逻辑来看，整机采用龙门式动梁布局，X轴沿工作台两侧的线性导轨布置，承载Y轴横梁做前后方向的进给运动，Y轴搭载Z轴主轴安装座做左右方向的横向进给，Z轴则携带主轴组件完成上下方向的垂直进给，三轴均采用精密滚珠丝杠搭配步进电机驱动，其中Z轴驱动电机选用NEMA34规格步进电机，搭配对应的电机安装座与联轴器，保证垂直方向进给的扭矩输出与位置精度，避免Z轴下滑影响加工精度。Z轴下端预留通用主轴安装位，可适配不同功率的风冷或水冷高速电主轴，满足不同材料的切削转速需求，主轴旁预留微动开关安装位，作为Z轴硬限位与原点复位触发装置，避免超程运动造成的结构碰撞损坏。

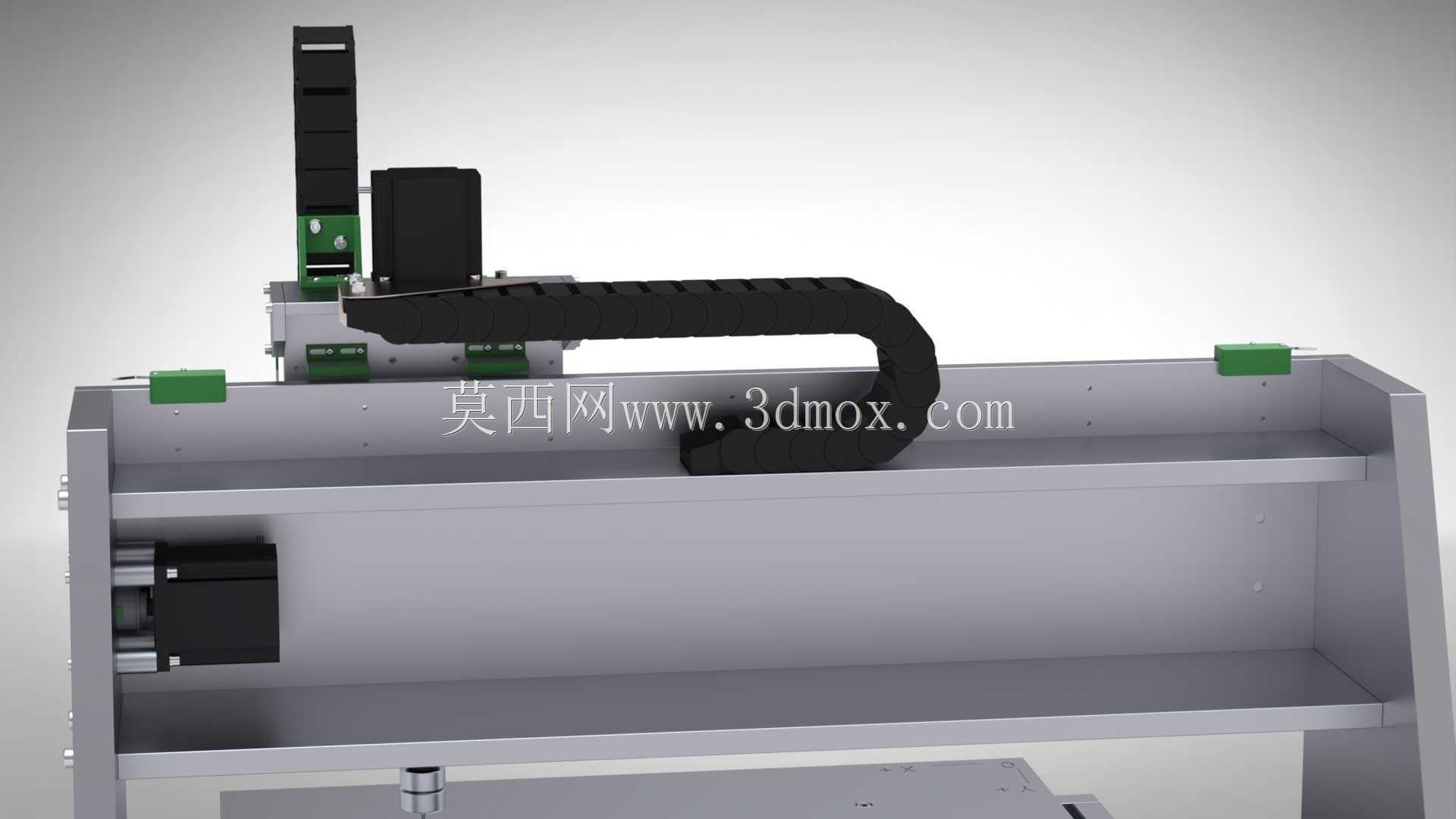

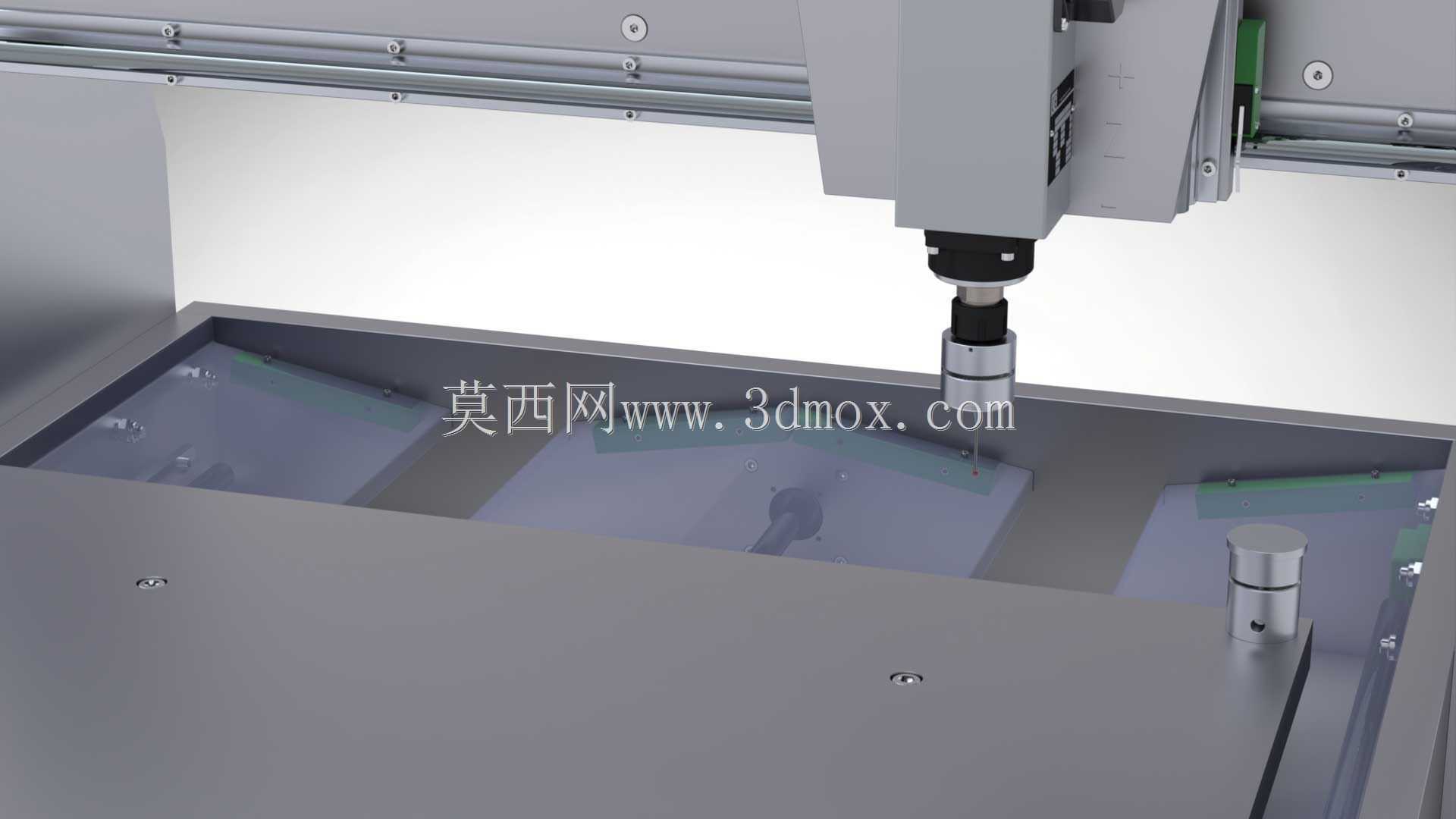

　　设计过程中充分考虑了低成本制作的可行性，绝大多数结构件可通过标准铝型材切割、钢板铣削加工获得，无需复杂的铸造或特殊定制加工工序，普通具备基础机加工能力的制作者即可完成整机组装。电气部分采用开源GRBL控制方案，控制板可直接安装在机身侧方的电气安装腔体内，接线布局沿机身型材的预留槽位布置，避免走线外露干扰加工运动，同时降低线路被切屑刮损的风险。机身底部的工作台采用整块平整钢板加工而成，台面预留标准T型槽或夹具安装孔位，可直接搭配平口钳、工件吸盘等通用工装完成工件装夹，工作台下方设置集屑槽结构，加工产生的切屑可沿槽体滑落至集屑区域，便于日常清理维护。

　　各运动轴的导轨安装面均做铣平处理，保证导轨安装的直线度与平行度，导轨搭配对应的滑块锁紧结构，在设备运输或长期停机时可锁定轴系位置，避免滑块自由滑动造成碰撞。横梁部分采用加厚钢板折弯拼接结构，在保证整体轻量化的前提下提升横梁的抗扭刚性，减少Y轴运动过程中的横梁形变，保证加工过程中的刀具位置精度。设备的操作按钮与急停开关布置在机身侧方的易操作位置，操作人员在装夹工件、对刀过程中可快速触达，提升操作安全性。

　　从安装边界来看，整机占地尺寸略大于有效加工行程，放置时需在设备四周预留至少300mm的操作与维护空间，后方预留电气接线与散热空间，工作台面高度适配常规站立操作的人体工程学高度，无需额外搭建过高的安装台架。设备整体重量控制在单人可借助简易工具完成移位的范围内，无需做特殊的地面承重加固，适合放置在普通工作室的水泥地面或坚固工作台面上使用。

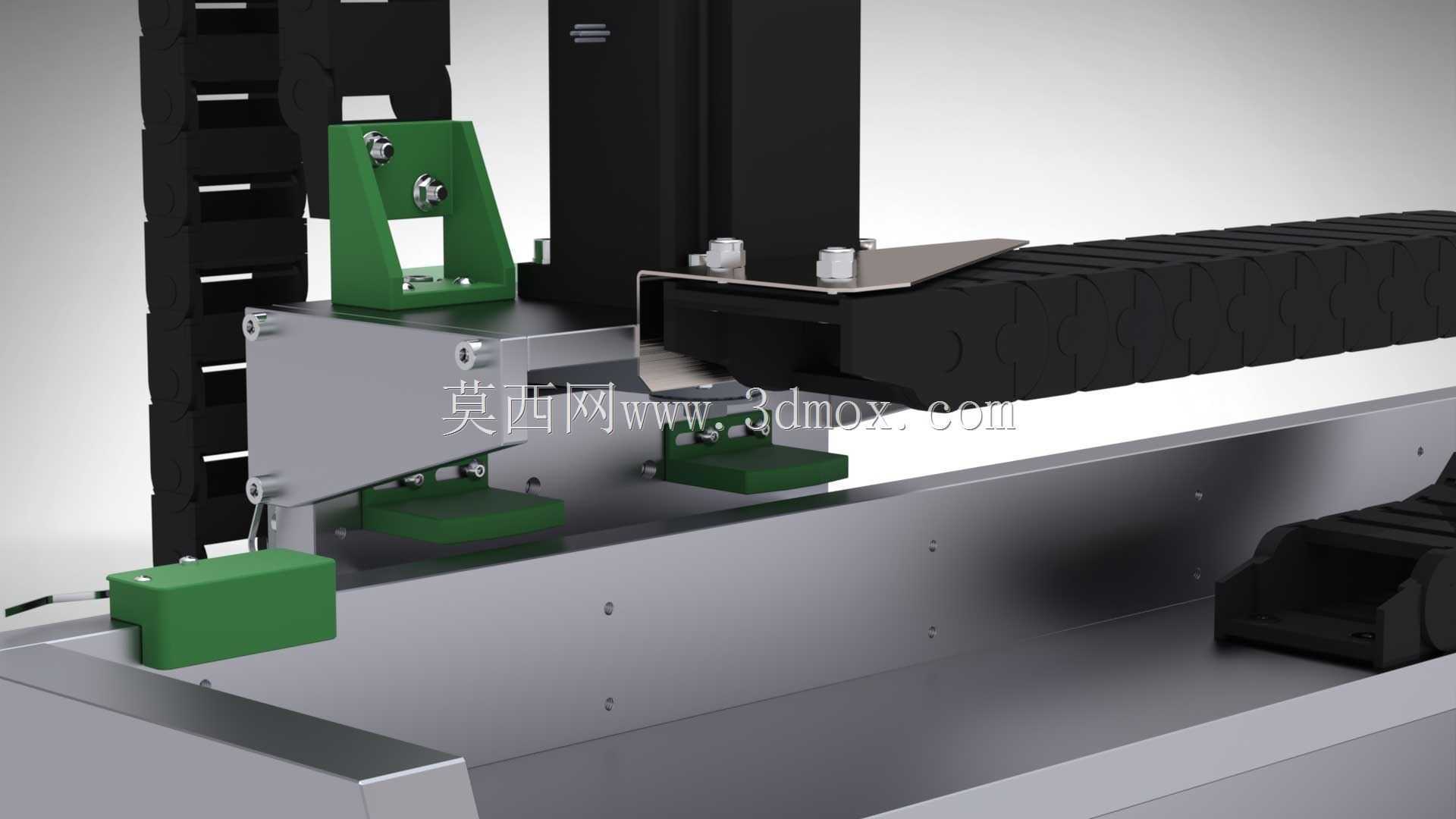

　　在实际使用场景中，这类小型数控设备可替代传统手工雕刻、手动铣削的工序，对于尺寸在行程范围内的小型零件，可直接通过导入三维模型生成G代码完成自动加工，无需制作复杂的专用工装，尤其适合加工形状不规则、手动加工难以保证精度的创意零件、教学演示零件、手板验证件。设计时特意简化了部分非核心结构的加工难度，比如传动部分的轴承座采用标准件搭配简易安装板的结构，无需定制复杂的铸造轴承座，既降低了制作成本，也便于后期维护时更换易损配件。Z轴的配重通过合理选择驱动电机扭矩与丝杠导程实现，无需额外加装配重块或气弹簧结构，进一步简化了整体结构，减少了故障点。各轴的限位开关除了Z轴的硬限位触发，X、Y轴两端均预留限位开关安装位，可实现三轴的软硬双重限位保护，避免操作人员误操作导致的轴系超程脱轨问题。
