金属防盗挂锁结构三维设计方案

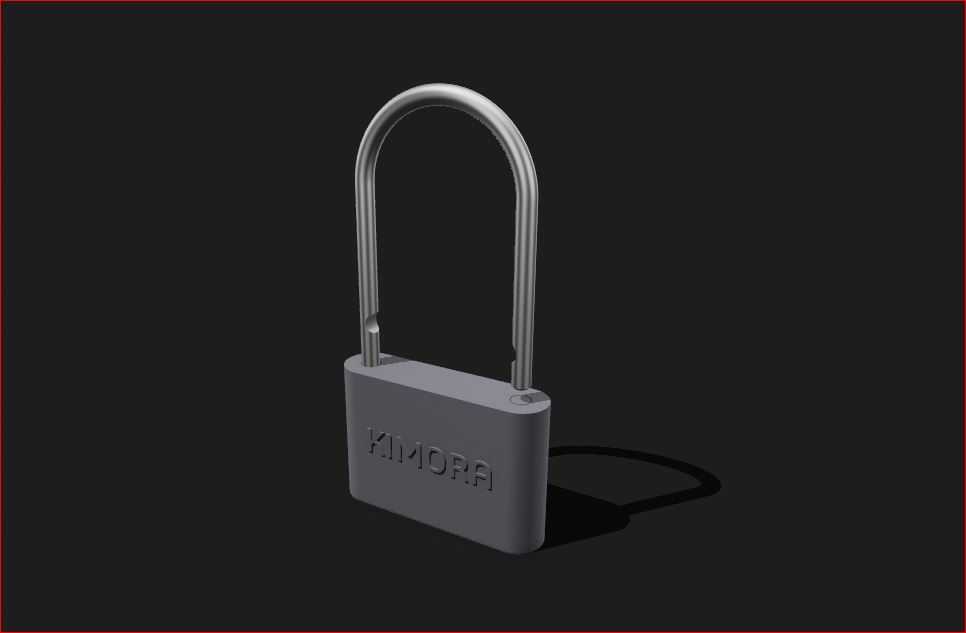

　　日常场景里随处可见的挂锁，是民用安防、工业仓储领域应用范围极广的机械式锁具，小到私人行李箱、户外储物箱，大到工厂车间配电柜、户外施工设备围挡、仓储库区大门，都能见到这类锁具的身影，它不需要复杂的预埋安装结构，依靠可开合的锁梁就能快速完成对两个独立连接件的锁止固定，使用灵活度远高于固定式门锁。这款挂锁的建模过程完全参照实体挂锁的生产工艺逻辑搭建，首先确定锁体的核心承载边界，锁体采用一体式压铸锌合金基体结构，整体轮廓做了圆角过渡处理，避免尖锐棱角在使用过程中造成磕碰划伤，锁体正面预留了品牌标识的蚀刻区域，深度控制在0.3mm，既保证标识清晰，又不会破坏锁体的整体结构强度。锁梁部分采用淬硬不锈钢材质建模，

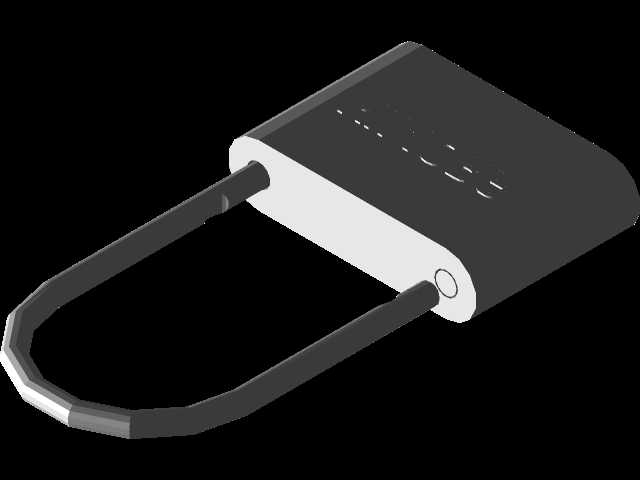

　　U型结构的两个直杆段做了直径公差匹配设计，和锁体上的两个安装孔采用间隙配合，单边间隙控制在0.05mm，既保证锁梁开合过程顺滑无卡滞，又能避免间隙过大导致的晃动、防撬性能下降问题；锁梁的圆弧过渡段做了等直径处理，弯曲半径根据锁体宽度匹配，保证锁梁闭合后，圆弧段和锁体上表面的间距控制在合理范围，避免过大空隙给撬锁工具留下操作空间。锁体内部的锁止结构建模时，参考了传统弹子锁的工作逻辑，锁梁的两个直杆上分别设计了环形锁止槽，锁体内部对应位置设置了可横向滑动的锁舌，当钥匙插入锁芯旋转时，锁舌会同步滑入或滑出锁梁上的环形槽，完成锁止和解锁动作；建模过程中特意做了运动干涉检查，模拟钥匙旋转全行程中锁舌、锁梁、锁芯弹子的运动路径，

　　确保所有部件运动过程中无硬干涉，解锁和锁止的动作行程匹配合理，不会出现锁舌卡滞、锁梁无法弹出的问题。从安装适配维度看，这款挂锁的锁梁内空尺寸做了通用化设计，能够适配绝大多数民用柜门、仓储搭扣、设备箱锁扣的安装孔距，锁体整体重量控制在合理区间，既不会因为过重导致搭扣变形，也不会因为锁体壁厚过薄降低防破坏能力；锁体底部的锁芯安装位做了沉台设计，锁芯安装后端面和锁体底面齐平，避免突出的锁芯被外力暴力破坏。建模过程中对所有配合面都做了公差标注参考，锁体和锁梁的配合面粗糙度参考Ra1.6要求，锁芯安装孔的同轴度公差控制在0.02mm以内，保证后续生产装配时零部件的互换性；锁体表面的处理工艺在模型里也做了对应表现，整体做哑光喷塑处理，

　　既提升户外使用时的防锈耐腐蚀能力，也避免亮面金属反光带来的突兀感。不同于很多简化建模的锁具模型，这款模型还原了挂锁的所有内部核心结构，不管是用于锁具产品的结构迭代设计，还是用于安防场景的三维可视化演示，都能直接调取对应结构模块做调整，不需要重新搭建基础结构；在做仓储设备、户外公共设施的整体三维方案时，这款挂锁模型可以直接装配到对应的搭扣位置，还原真实的使用状态，避免方案展示时锁具部分缺失导致的真实感不足。实际工程应用里，挂锁的选型往往需要匹配使用场景的安防等级，这款模型的结构参数对应中等级别安防需求，锁梁的抗剪切强度、锁体的抗扭强度都能满足日常民用、普通工业仓储的使用要求，如果需要更高安防等级的衍生设计，只需要调整锁梁直径、增加锁体内部锁舌的数量、更换防盗等级更高的锁芯结构即可，基础模型的参数化结构可以快速完成修改，不需要推翻原有设计重新建模。
