弹簧复位式滑动插销门锁结构

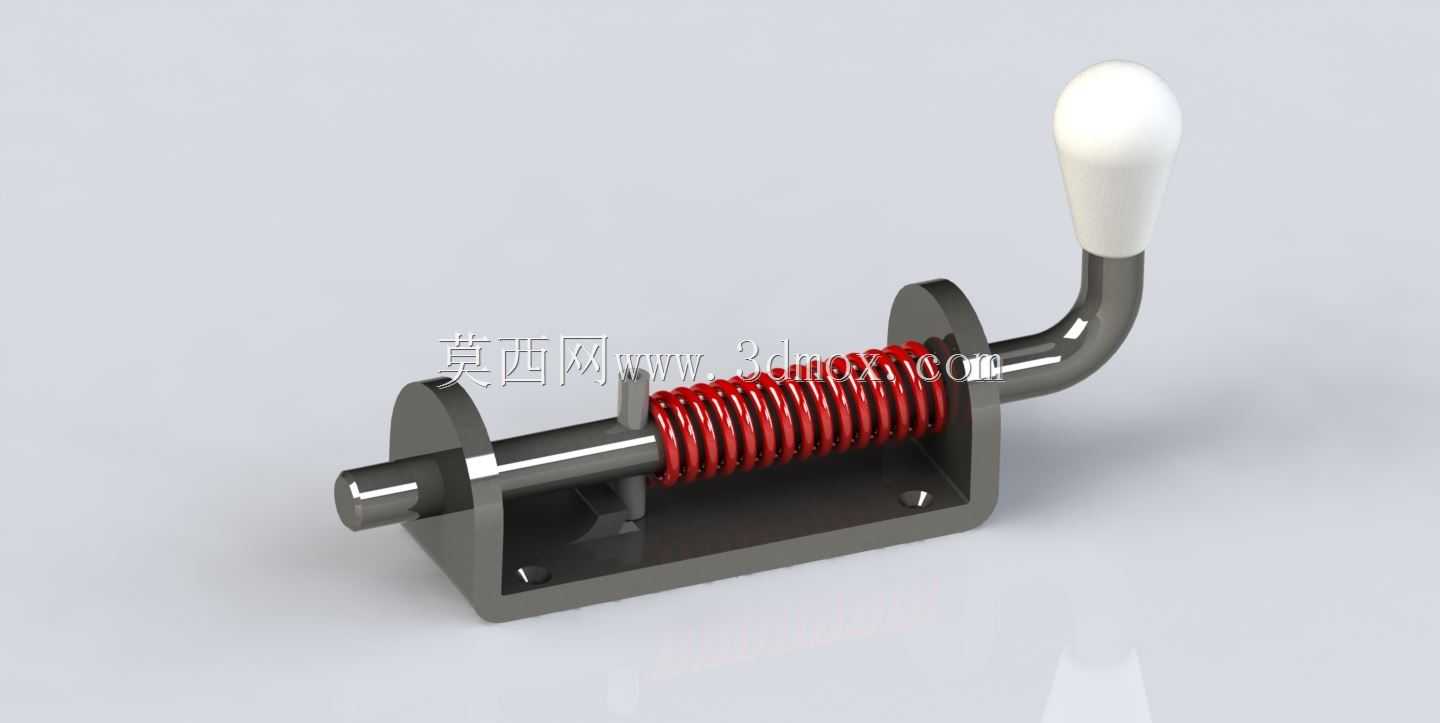

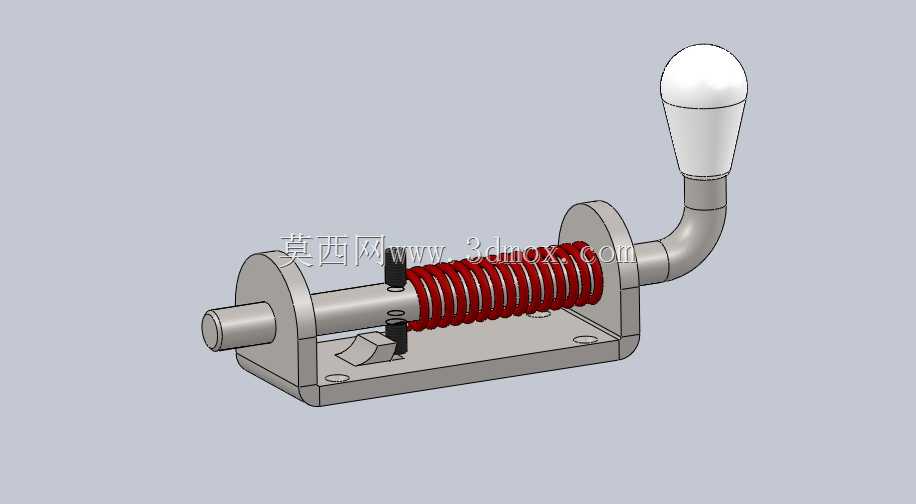

　　这类滑动插销门锁在工业设备防护门、小型机柜侧门、仓储隔断门、试验设备舱门场景中应用十分广泛，核心作用是在无额外电控、气控驱动的前提下，依靠纯机械结构实现门体的快速锁止与解锁，适配不需要高等级防盗、但需要频繁开合、可靠定位的门体安装场景。从结构功能来看，整套机构依靠压缩弹簧提供持续的锁止推力，常态下插销杆在弹簧预紧力作用下伸出，插入对应门框的定位孔内，实现门体的锁止固定；需要解锁时，扳动带白色握柄的操作杆，带动插销杆克服弹簧弹力向后回缩，插销端头脱离门框定位孔，即可完成门体的开启动作，松开操作杆后弹簧会自动推动插销杆复位，无需额外手动操作归位，操作流程简单，动作反馈清晰，即便戴劳保手套操作也能顺利完成开合动作。

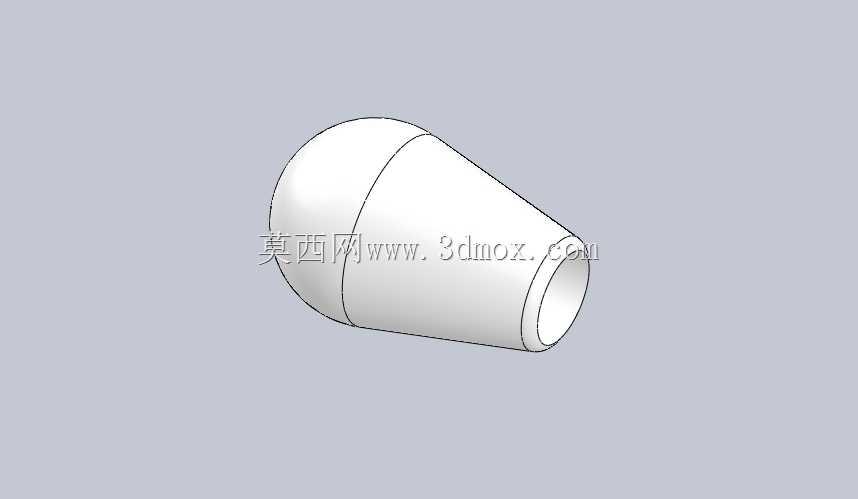

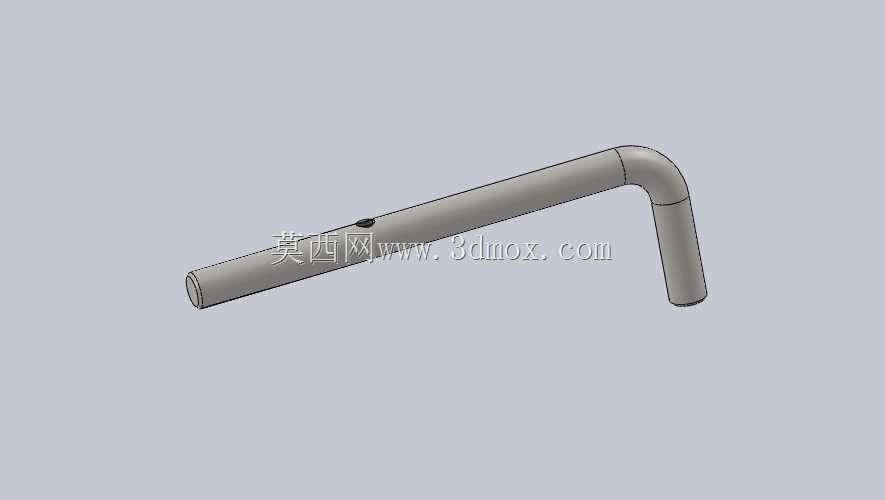

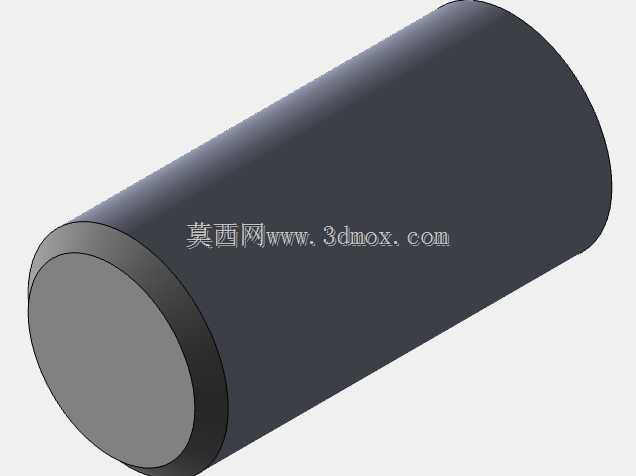

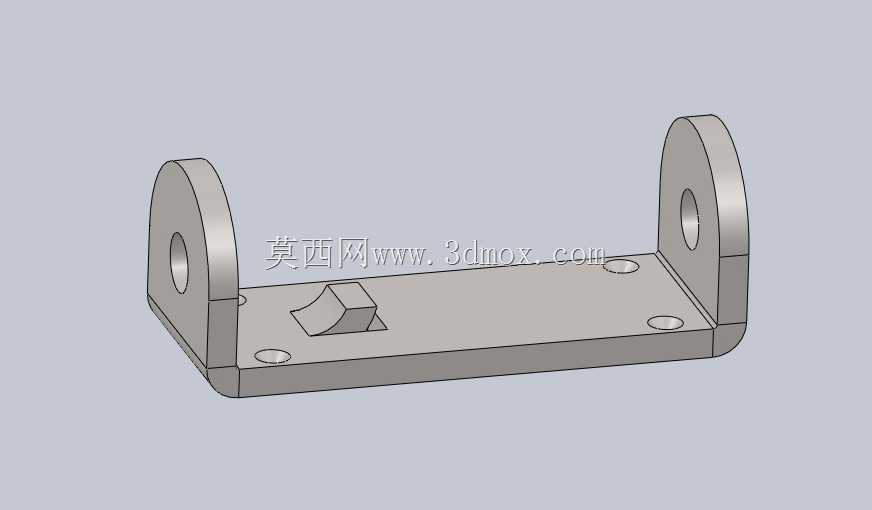

　　设计层面上，整套机构的底座采用一体式弯折成型的金属支架结构，支架上预留了两个沉头安装孔，安装时可直接通过螺栓将整个锁体固定在门体侧边的预设安装位上，不需要额外设计复杂的安装转接结构；插销杆采用光轴加工而成，表面做了防锈处理，穿过支架上的两个同轴导向孔，保证伸缩过程中不会出现卡滞、偏斜的问题，弹簧套设在插销杆中段，两端分别抵靠在支架内侧的限位面和插销杆上的定位凸台上，弹簧预紧力经过匹配设计，既不会因为弹力过大导致扳动操作杆费力，也不会因为弹力过小导致门体受振动时插销自行回缩脱开。操作握柄采用弧形弯杆结构，端头的白色握套做了增大摩擦力的处理，握持施力时手感顺滑，不会出现打滑的问题，弯杆的角度经过人体工学适配，扳动行程控制在合理范围内，手腕小幅度转动即可完成全行程解锁，长时间频繁操作也不会产生明显的疲劳感。

　　从安装边界来看，整套锁体的整体尺寸紧凑，横向安装长度适配常规30-50mm厚度的门体安装需求，安装时需要在门体对应位置预留匹配底座轮廓的安装平面，保证两个安装孔的中心距与底座孔位一致，同时需要在门框对应插销伸出的位置加工与插销直径匹配的定位孔，定位孔的深度需要满足插销伸出长度的插入需求，避免插销端头无法完全插入导致锁止失效；插销的伸缩行程经过设计，解锁状态下插销端头完全缩回至底座轮廓范围内，不会在门体开合过程中与门框产生刮碰，锁止状态下插销的插入深度足够，即便门体受外力推拉、产生小幅振动，也不会出现插销脱出的问题。

　　在实际选型应用中，这类纯机械滑动门锁不需要额外的动力源，可靠性高，维护成本极低，日常使用中仅需要定期在插销杆与导向孔的配合位置涂抹少量润滑脂，即可保证长期伸缩顺畅，不会出现卡滞问题；相比磁吸式门吸、搭扣式锁扣，这类弹簧插销的锁止刚性更强，能够承受一定的侧向推力，不会因为门体受意外碰撞就自行开启，在有一定振动的设备旁安装使用也能保持稳定的锁止状态，同时结构组成简单，所有零件都为常规机械加工件，生产制造成本低，损坏后更换配件也十分方便，不需要整体更换整套锁体。结构设计上没有复杂的传动零件，所有受力部件都做了对应的强度校核，插销杆采用刚性足够的金属材质，承受常规的门体推拉载荷不会出现弯曲变形，底座的安装孔位做了沉头处理，安装后螺栓头不会突出底座表面，不会在门体开合过程中剐蹭周边结构，整体外观简洁规整，安装后不会突出门体表面过多，避免过往人员磕碰受伤。
