1935-1941年款福特汽车底盘框架导轨三维设计

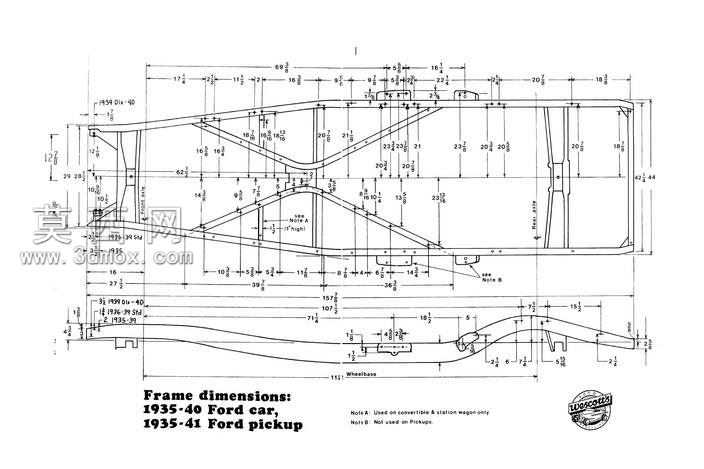

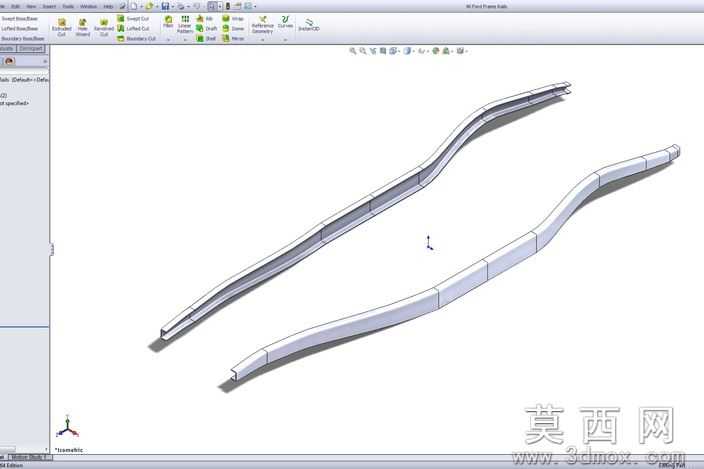

本作品为适配1935-1940年福特汽车、1935-1941年福特皮卡车型的底盘框架导轨三维建模成果，建模过程参考Wescott公开的同期车型蓝图资料完成，整体还原度接近实车结构，可用于复古车修复参考、底盘结构教学、改装方案推演等场景。建模阶段首先梳理了同期福特非承载式车身的底盘框架布局逻辑，明确导轨作为底盘纵梁连接、车身承载定位核心部件的功能定位，先通过草图绘制勾勒导轨的整体走向曲线，匹配蓝图中导轨的前后安装点位、弯折弧度、截面尺寸参数，确保导轨的长度、弯折角度完全适配同期车型的底盘轴距与轮距设定。建模过程中对导轨的变截面结构做了精细化处理，区分了导轨前后段与悬挂安装位、车身固定位、横梁连接位对应的截面厚度变化，还原了导轨上预留的螺栓孔位、焊接定位凸台、加强筋凸起等细节结构，所有孔位的孔径、孔距均严格参考蓝图参数设定，可直接导出工程图用于机加工或3D打印制作。材质设置阶段针对汽车底盘导轨的金属材质特性，赋予了冷轧钢板的基础材质属性，调整了金属粗糙度、反射率参数，模拟出原厂钢材经冲压成型后的哑光金属质感，对导轨边缘的冲压圆角、弯折处的应力过渡曲面做了平滑处理，避免建模过程中出现破面、曲面扭曲等问题，确保模型可直接导入装配环境完成底盘整体装配。设计过程中针对蓝图资料存在的局部参数缺失问题，结合同期福特车型的底盘结构通用设计逻辑做了合理性补全，所有补全结构均经过装配干涉校验，确保导轨与同期车型的底盘横梁、悬挂固定座、车身底板安装位不存在装配冲突，后续还可根据更多实车测绘数据对模型细节做进一步优化调整，补充导轨表面的防腐涂层、安装标识等细节，提升模型的还原度与实用性。
