福特40车型前后悬架底盘结构三维设计

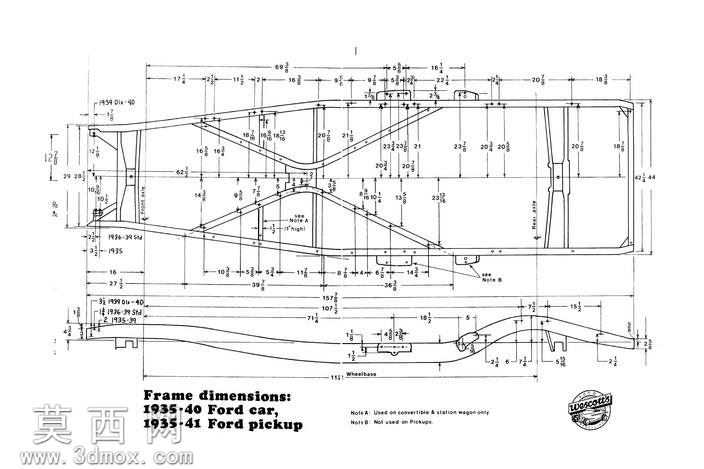

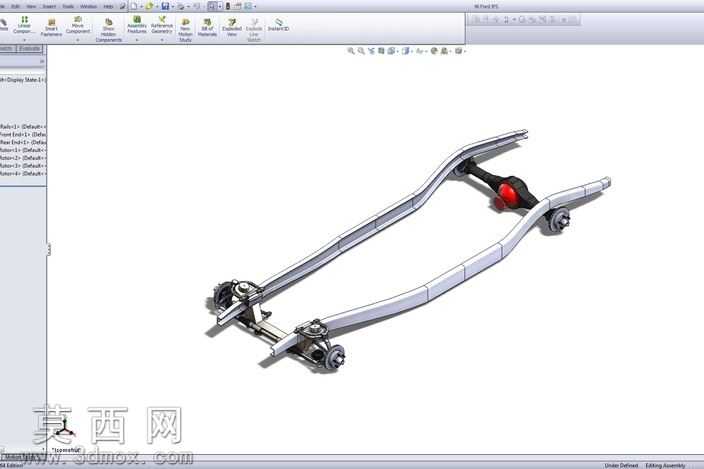

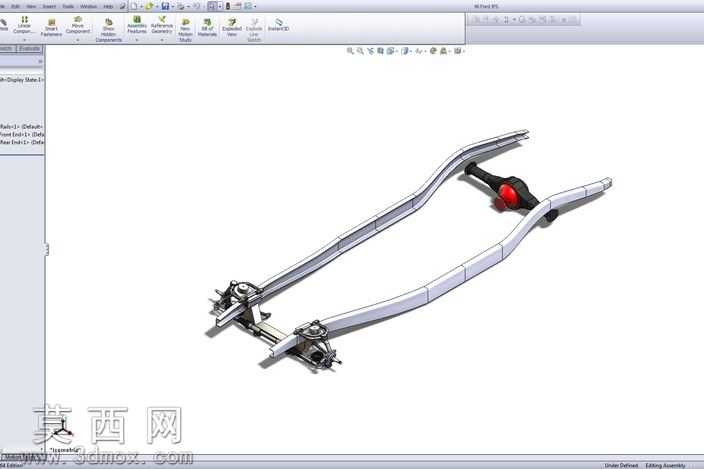

本模型围绕福特经典车型的底盘行走系统展开设计，完整还原了40款福特车型的前独立悬架（IFS）与9英寸后悬架（Rearend）的装配结构，建模过程严格遵循实车底盘的尺寸比例与装配逻辑，在三维软件中先以基准面搭建车架纵梁的定位框架，两根变截面纵梁从车头位置向车尾逐步收窄并抬升，精准复刻了老式美式车型的车架弯曲弧度，每一段梁体的折弯角度、截面厚度都参考实车测绘数据设置，保证结构强度还原度。前悬架部分整合了野马II代前端的成熟结构，对转向节、上下控制臂、减震器安装座、弹簧固定位逐一做了特征建模，控制臂的铰接点位置经过反复校准，保证转向行程与跳动行程符合原车的运动学参数，球头、衬套等连接部件都做了简化但保留装配关系，能够清晰展示前桥的转向与减震工作逻辑。后悬架部分匹配福特9英寸后桥的经典结构，后桥壳体的差速器凸起部分、半轴连接法兰、钢板弹簧安装座都做了细节还原，中央差速器部位的红色标识区分了差速器壳体与桥壳主体，清晰展示动力传递的核心位置。建模过程中对金属材质做了区分设置，车架纵梁采用哑光钢质材质，连接螺栓、铰接部件采用亮面金属质感，橡胶衬套、减震块部分采用哑光黑橡胶材质，不同材质的粗糙度、反光度参数经过调试，渲染后能够清晰区分不同部件的功能属性。整体装配采用自底向上的建模思路，先完成单个零件的特征建模，再按照实车的装配顺序依次添加配合约束，所有铰接位置都保留了合理的活动间隙，既保证模型的装配精度，也能直观展示底盘悬架的工作原理，适合用于老式美式车改装参考、底盘结构教学演示使用，完整呈现了经典车型前后悬架与车架的匹配设计逻辑，清晰展现了非承载式车身底盘的结构特点。
