Ubiquiti Rocket系列设备极简安装外壳

　　在无线通讯基站部署、户外无线覆盖项目的现场施工环节，配套设备的安装防护壳体一直是影响施工效率与设备运行稳定性的关键部件，本次涉及的这款壳体，正是针对Ubiquiti Rocket系列无线传输设备开发的定制化固定防护结构。从实际应用场景来看，这类壳体主要服务于户外无线网桥、点对点信号传输设备的快速安装需求，常见于园区无线覆盖、偏远地区网络链路搭建、临时活动通讯保障等场景，这类场景往往要求安装结构件具备足够的结构强度，同时尽可能简化安装步骤，减少现场施工的配件准备工作量。

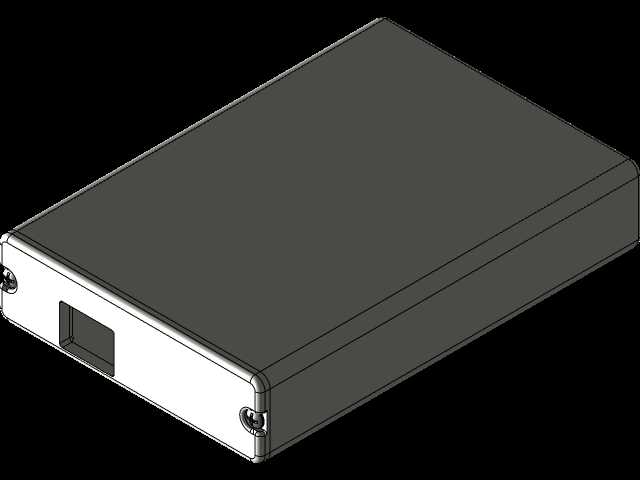

　　从产品功能特性上看，这款壳体采用了分体式扣合加螺丝紧固的组合固定逻辑，壳体本身预留了与火箭模块匹配的定位卡槽，模块装入后不会出现横向窜动，避免设备长期在户外受风载振动出现接口松动的问题。壳体侧面预留了标准的网线接口避让位，接口边缘做了微小的倒角处理，不会在插拔水晶头时刮伤线材外皮，同时接口位置的壳体壁厚做了局部加厚，能够承受网线拉扯时的侧向力，避免接口处壳体开裂。壳体的四个边角做了小圆角过渡，没有尖锐的直角结构，一方面是减少3D打印过程中的应力集中问题，降低打印件翘边变形的概率，另一方面也能避免现场安装时划伤施工人员的手部。

　　在设计思路上，这款壳体完全围绕重复利用、快速装配的核心需求展开，没有做多余的装饰性结构，整体走极简实用的路线。设计时充分考虑了原有设备的固定逻辑，拆开原厂火箭设备可以看到内部共有4处螺丝固定位，这款壳体直接沿用了其中2处较长的螺丝安装位，使用配套的18-8规格螺钉完成机框与壳体的固定，螺钉长度为5/16英寸，匹配麦克马斯特99461A204标准件，不需要额外采购特殊规格的紧固件，现场施工时如果螺丝遗失也能快速找到替代件。设计阶段已经针对M2和M5规格的火箭模块变体做了装配验证，不同版本的模块装入后都能保证接口位置对齐，不会出现接口偏移无法插线的问题。需要注意的是，这款壳体的装配公差控制得非常小，在通过3D打印制作零件时，需要提前校准打印机的步进参数与挤出量，保证打印件的尺寸精度，否则可能出现模块装入过紧或者扣合缝隙过大的问题。

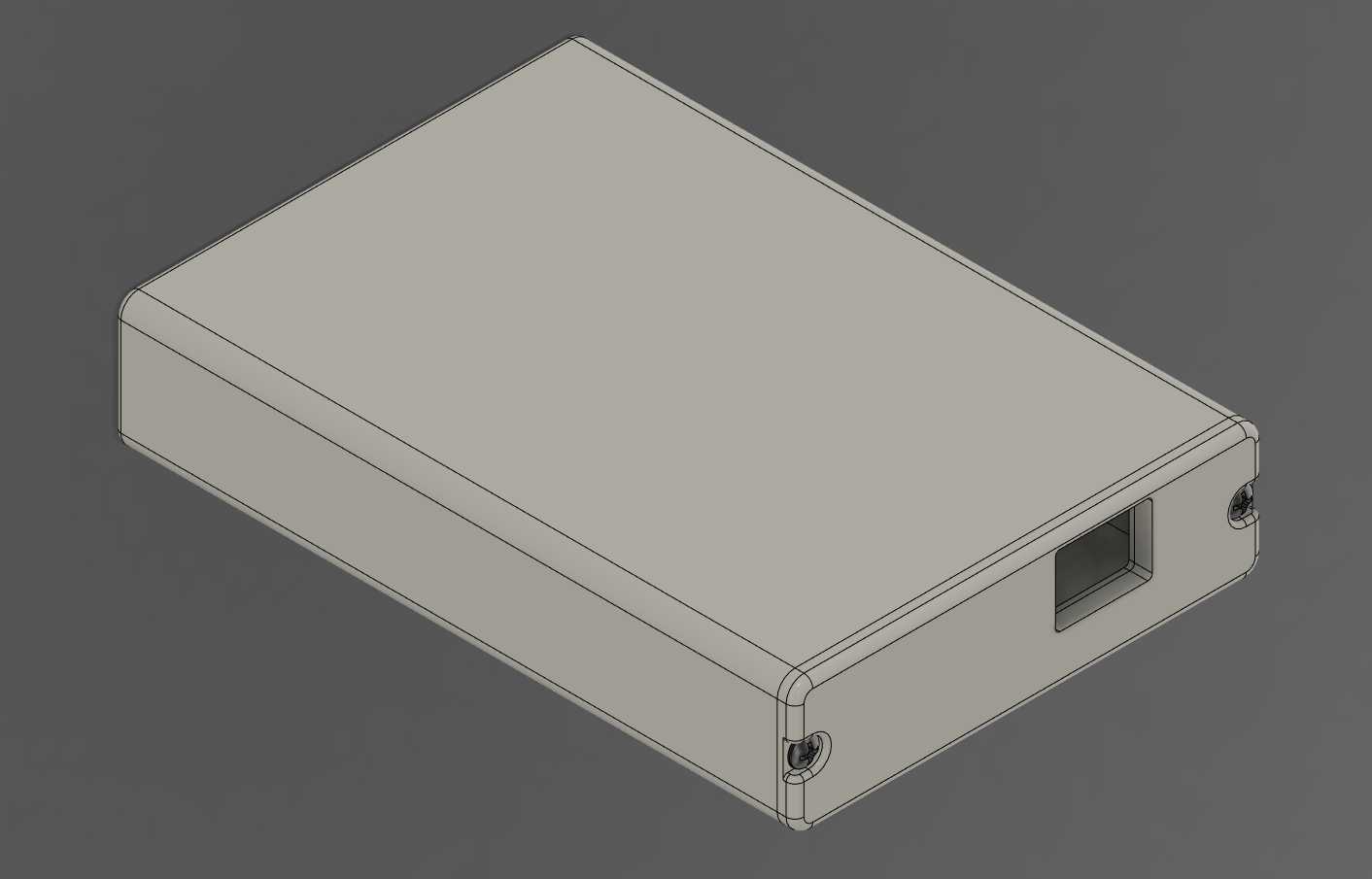

　　从外形尺寸与安装边界来看，这款壳体整体为规整的长方体结构，外部轮廓没有突出的安装耳，整体占用空间非常紧凑，能够适配多种标准的设备安装抱箍，不需要额外定制转接支架。壳体的总厚度控制在刚好容纳模块加接口的尺寸，没有多余的冗余空间，安装在杆塔上时迎风面更小，能够降低强风环境下的风载受力，减少固定支架的承重负担。壳体上下盖的合缝位置做了简单的止口结构，能够一定程度上阻挡雨水顺着缝隙渗入壳体内部，虽然没有做专门的密封胶圈设计，但应对日常的淋溅场景已经足够，如果应用在多雨高湿的环境，也可以在合缝处打一层薄密封胶进一步提升防护能力。壳体上的螺丝沉孔深度经过精确计算，螺丝拧入后头部完全沉入沉孔内，不会突出壳体表面，避免安装时螺丝头部与安装支架干涉，同时也让壳体整体外观更加规整，没有突出的零部件容易在运输过程中被磕碰损坏。

　　在实际装配过程中，只需要先将火箭模块对准壳体内的定位槽放入，扣合上盖后穿入2颗长螺丝完成主体固定，剩下的2处原厂螺丝位可以根据实际安装需求选择是否加装，常规场景下2颗螺丝已经足够提供可靠的紧固力，如果是在风力较大的高海拔或者沿海区域安装，可以将4颗螺丝全部锁上进一步提升结构强度。壳体的内壁做了0.2mm的均匀壁厚加厚，在保证整体重量轻便的前提下，足够应对日常的安装磕碰，不会因为轻微的撞击就出现壳体破裂的问题。内壁没有多余的加强筋结构，一方面是减少3D打印时的支撑材料使用，降低打印成本与后处理工作量，另一方面也避免加强筋顶住模块上的电子元器件，造成元器件受压损坏的问题。
