UbiquitiNanostation极简设备外壳结构设计

　　这款壳体针对Ubiquiti Nanostation Loco系列室外无线网桥设备设计，核心服务于户外无线组网场景，常见于园区无线覆盖、点对点数据回传、偏远区域网络接入、安防监控前端设备传输等工程现场，这类设备常年暴露在户外环境，对壳体的装配精度、固定可靠性有明确的工程要求，设计时优先考虑了壳体的重复拆装便利性与模块适配性。

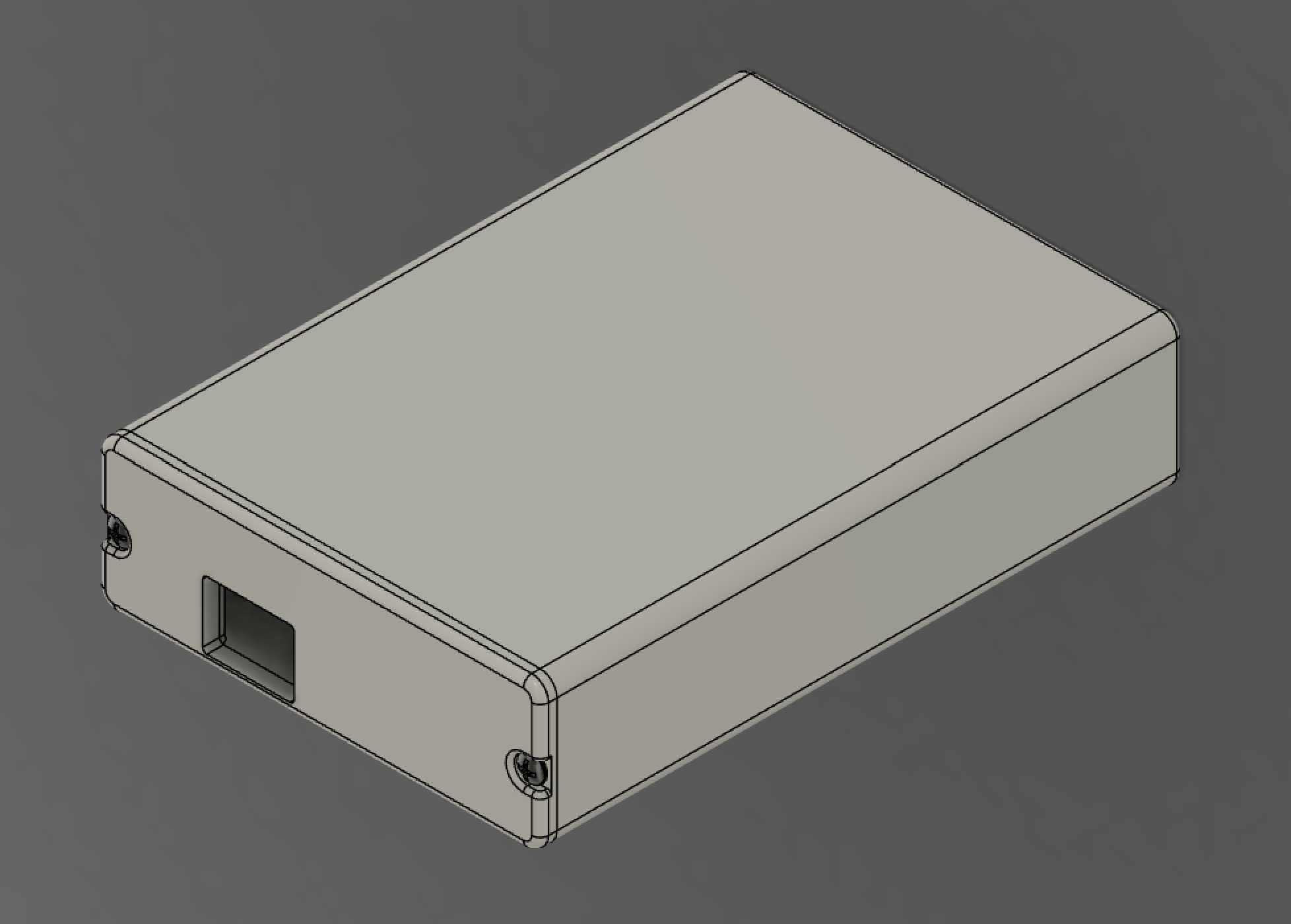

　　从实际使用需求出发，该壳体采用极简的分体式结构，没有多余的装饰性结构，整体为规整的长方体造型，边角做了小半径圆弧过渡，既可以避免锐边在安装过程中划伤施工人员，也能减少户外积灰、积水的附着面积。壳体一侧预留了标准的网络接口开孔，开孔位置做了内凹设计，能够在插接网线后给水晶头与网线接头留出足够的防护空间，避免接头部位受外力弯折出现接触不良的问题。

　　固定结构的设计完全匹配原厂设备的安装逻辑，壳体与内部模块的连接采用3颗螺钉锁紧的方案，螺钉选型覆盖常用的标准件规格，包括18-8螺钉、3号螺钉、5/16英寸长度螺钉，也可匹配麦克马斯特99461A204型号螺钉，工程现场如果出现螺钉遗失的情况，很容易找到适配的替代件，不需要专门定制特殊规格紧固件。螺钉孔位直接在壳体上做了沉台设计，锁紧后螺钉头不会突出壳体表面，既保证了外表面的平整性，也能避免螺钉头长期暴露在户外出现锈蚀后影响后续拆装维护。

　　设计过程中对安装边界做了严格的尺寸控制，壳体内部腔体完全贴合Nanostation Loco内置电路板与射频模块的外形轮廓，没有多余的冗余空间，既可以控制整体的外形尺寸，减少设备在户外的风阻，也能避免内部模块在壳体内出现晃动，影响射频信号的发射稳定性。壳体的壁厚做了均匀化处理，适配3D打印的成型工艺要求，打印过程中不会出现壁厚突变导致的翘曲、变形问题，公差控制在极小范围内，装配时不需要额外做打磨、修配就能直接将内置模块装入壳体，合模后上下壳的拼缝均匀，没有明显的错位间隙，能够满足户外使用的基础防护要求。

　　从工程适配角度看，这款壳体的结构设计没有采用复杂的卡扣、倒扣结构，打印完成后只需要清理支撑就可以直接进行装配，不需要额外的工装辅助。壳体两端的固定位预留了安装挂接的结构空间，可以直接搭配原厂的抱箍支架固定在监控杆、建筑外墙、铁塔等安装载体上，不需要额外加工转接件。针对户外使用的场景，壳体的接口部位预留了密封件的安装槽位，后期如果需要提升防水等级，可以直接在槽位加装适配的密封胶条，不需要对壳体主体结构做二次修改。

　　在结构验证阶段，该设计针对不同的3D打印材料做了适配调整，无论是PLA、ABS还是耐候性更好的ASA材料，都可以按照统一的打印参数制作出合格的壳体零件，不会因为材料收缩率的差异出现装配干涉的问题。壳体的外表面做了平面化处理，后期如果需要做企业标识、设备编号的喷涂或者粘贴，不需要额外做表面处理，直接就可以获得平整的附着面。对于经常做无线组网工程的施工人员来说，这类极简结构的壳体在现场维护时也非常方便，只需要拧下3颗固定螺钉就可以打开壳体检查内部模块状态，不需要拆解复杂的卡扣结构，能够有效缩短现场故障排查的时间，也减少了拆装过程中损坏壳体的概率。
