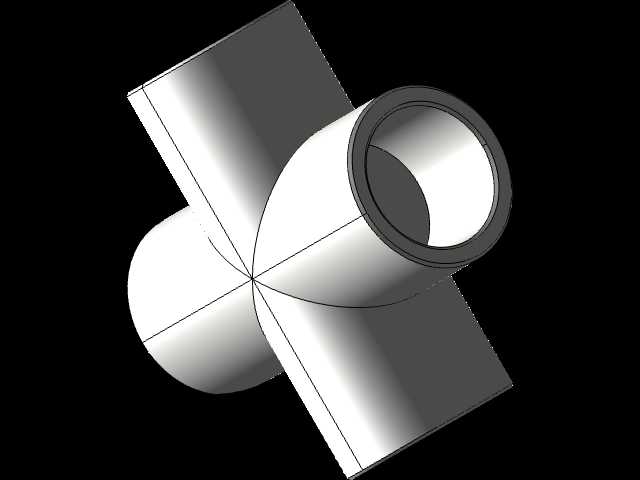

适配ROV赛事的15mmPVC十字交叉管路接头

　　在水下机器人赛事的管路搭建场景中，管路接头的适配性直接影响整套气路或水路系统的连通可靠性，这款15mm规格的十字交叉接头，正是针对MATE ROV比赛中紧凑舱内空间的管路布设需求设计，完全适配常规15mm外径PVC管材的插接需求，四个接口呈90度正交分布，可实现单节点四路管路的十字交汇连通，省去多接头拼接带来的密封冗余与空间占用。从实际使用场景来看，水下机器人舱内的气路、配重水线路往往需要在有限的框架空间内完成多方向分流，常规直角接头、直通接头组合搭建十字节点时，需要至少两个三通接头加一段短接管路拼接，不仅节点总长度会超出狭小舱室的安装边界，多段拼接的接缝也会增加水下渗漏的风险，尤其是赛事中机器人需要完成下潜、上浮、

　　机械臂动作等多工况切换，管路内部会存在反复的压力波动，多接缝结构的长期可靠性很难满足赛事全程的使用要求。这款十字接头采用一体化正交结构设计，四个接口的轴线完全交于中心点，没有额外的拼接段，整体外轮廓的最大边界控制在管材外径的2.1倍范围内，安装时不需要为拼接段预留额外的轴向空间，在ROV框架的十字交叉点位可以直接完成安装，贴合框架杆件的布设位置，不会出现接头突出框架剐蹭水下障碍物的问题。设计阶段充分考虑了3D打印的工艺特性，所有管壁厚度保持均匀一致，没有突变的壁厚结构，避免打印过程中出现翘曲、填充不均的问题；接口内壁做了0.2mm的适配公差带，既可以保证PVC管材插入时的顺畅度，又能在涂覆密封胶后形成足够的抱紧力，

　　不会因为水压波动出现管材脱出的问题；接头内部的流道交汇处做了圆弧过渡处理，没有直角锐边，既可以减少管路内部的流体阻力，也能避免3D打印过程中交汇处出现支撑残留、流道堵塞的问题，打印完成后只需要简单去除接口处的支撑毛刺就可以直接投入使用，不需要二次打磨流道。从安装适配性来看，接头的四个接口完全采用等径设计，不需要区分进出方向，现场布设管路时可以根据实际走线方向随意调整插接方向，降低赛事现场紧急改装的操作难度；接口外壁没有额外的凸起加强筋，在空间极度紧凑的位置，可以配合常规的PVC管卡直接固定在ROV的框架杆件上，不需要定制特殊的固定件。针对赛事中常见的管路改装需求，这款接头的正交结构也支持单路封堵使用，当某一个方向不需要接出管路时，

　　只需要用配套的PVC堵头封堵对应接口，就可以作为三通或者直通接头使用，不需要额外携带不同规格的接头备件，减少参赛队伍的备件携带量。实际测试中，这款接头在0.3MPa的水压下可以保持稳定密封，完全满足ROV赛事最大下潜深度的水压要求，同时一体化结构的抗冲击性能也优于拼接式节点，即使机器人在水下出现碰撞、剐蹭，接头节点也不会出现开裂、渗漏的问题。不同于工业级PVC接头的厚重结构，这款接头在保证结构强度的前提下做了轻量化处理，整体重量控制在同规格工业接头的60%左右，不会给水下机器人增加额外的配重负担，对于对重量控制极为严格的ROV赛事来说，这一设计可以有效降低整机的重量冗余，让队伍可以把更多重量配额分配给机械臂、传感器等功能部件。在管路布设的实操过程中，这种一体化十字接头可以大幅缩短管路组装的时间，不需要测量多段短接管路的长度，也不需要在多个接缝处反复涂胶密封，只需要将四根PVC管材分别插入四个接口，等待密封胶固化就可以完成节点组装，对于赛前需要反复调整管路布局的参赛队伍来说，可以节省大量的调试组装时间。
