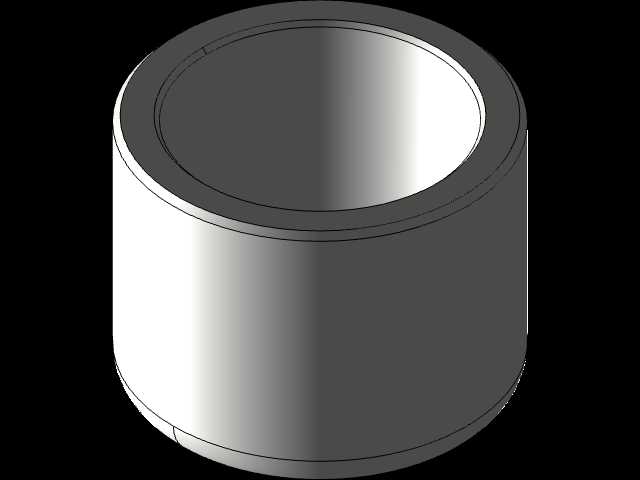

适配15mm管径的3D打印PVC端盖结构

　　这款端盖结构的设计初衷，是为水下ROV竞赛场景中的配套管路系统提供可靠的端部封堵方案，在水下作业的特殊工况下，管路端部的密封与定位精度直接影响整套竞赛装置的运行稳定性，尤其是MATE ROV赛事中，各功能部件的装配空间紧凑，管路排布密集，常规市售端盖要么尺寸公差匹配度不足，要么材质重量不符合水下装置的配重要求，因此专门针对15mm规格PVC管路开发了这款适配性结构。从功能特性来看，该端盖采用直筒套合式结构，内壁与15mmPVC管的外径公差控制在0.1mm以内，既可以保证套入时的顺畅度，又能通过过盈配合实现基础的密封效果，配合常规的PVC粘接剂即可完成固定，无需额外加装紧固件，能够有效减少装配环节的零件数量，降低水下装置的整体重量。

　　端盖的端部采用平封结构，端面厚度经过反复校核，在0.3MPa的水压环境下不会出现形变渗漏，同时端面边缘做了R0.5的圆角处理，避免装配过程中划伤操作人员或者相邻的管线部件。设计过程中充分考虑了3D打印的工艺特性，整个结构没有悬空角度大于45度的特征，打印时无需添加支撑结构，既能够减少打印材料的损耗，又可以避免支撑拆除后留下的表面瑕疵影响配合精度，内壁的打印层厚设置为0.2mm时，套合面的粗糙度即可满足装配要求，不需要额外的后处理工序。从安装边界来看，端盖的整体轴向长度为12mm，套入管路的深度为8mm，端部外露的封边厚度为4mm，外径比15mmPVC管大2mm，装配后不会在管路连接处形成过大的凸起，

　　能够适配赛事装置中狭窄的管路排布空间，相邻管路的中心距只要保持在18mm以上，就不会出现装配干涉的问题。在实际应用场景中，这款端盖除了适配ROV竞赛装置的管路封堵之外，也可以用于常规小口径PVC管路的临时封堵、3D打印管路系统的端部密封，尤其是在快速原型验证阶段，不需要开模制作专用端盖，直接通过FDM3D打印机打印即可快速完成装配验证，大幅缩短原型迭代的周期。结构设计时特意规避了复杂的卡扣、螺纹等特征，一方面是降低3D打印的成型难度，避免小尺寸特征打印失败，另一方面也是提升结构的可靠性，在水下或者潮湿环境中，螺纹结构容易因为材质膨胀出现咬合失效的问题，直筒过盈配合加粘接的固定方式，长期使用的稳定性更优。端盖的侧壁厚度设置为1.

　　5mm，经过受力仿真验证，在侧向受到10N的冲击力时，侧壁不会出现开裂或者形变，能够满足竞赛场景中装置组装、调试、下水过程中的磕碰防护需求，同时这个厚度也平衡了结构强度和材料用量，单个端盖的打印材料用量仅为2g左右，批量打印时的成本极低。针对PVC管材的生产公差，设计时特意将内壁的配合段做了0.05mm的公差补偿，即使遇到管材外径处于正公差区间的情况，也能够通过轻微的打磨调整完成装配，不会出现套入困难的问题，而对于管材外径处于负公差区间的情况，只需要在粘接时多涂一层粘接剂，即可填充配合间隙，保证密封效果。在管路系统的装配逻辑中，这款端盖可以作为管路末端的最终封堵件，也可以作为管路分段测试时的临时封堵头，不需要额外制作工装，打印完成后即可直接投入使用，对于学生竞赛团队或者小型原型开发团队来说，能够大幅降低工装制作的成本和时间成本。整个结构的外形采用规则的圆柱形态，没有异形凸起，打印时可以直接在打印平台上批量排布，一次打印即可完成数十个端盖的制作，打印完成后只需要去除底部的打印裙边即可使用，后续处理工序极少。
