适配1.735英寸消声器的台钳夹紧固定座

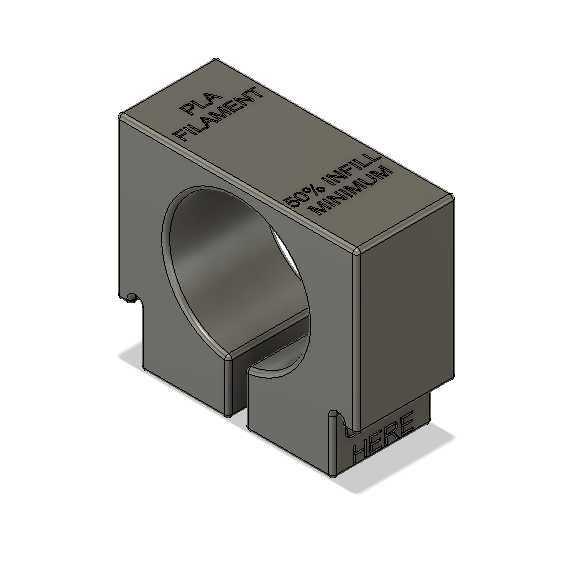

　　在枪械维护、消声器调校以及相关五金零部件的加工检测场景中，小直径管状零件的夹持固定一直是一线操作人员需要解决的实际问题，尤其是直径为1.735英寸的消声器类零件，其外圆多为光滑圆柱面，直接用台钳钳口夹持容易出现夹伤表面、夹持打滑、同轴度偏移等问题，既会损伤零件表面处理层，也会导致后续的端面打磨、内孔清理、螺纹检测等工序无法精准开展。这款适配1.735英寸消声器的夹紧固定座，就是专门为配合普通台钳使用设计的夹持工装，能够在不损伤零件表面的前提下，实现消声器类圆柱零件的稳定装夹。从结构设计来看，整个固定座采用方块式主体构型，底部设置有与台钳钳口匹配的定位卡槽，安装时可以直接卡在台钳的固定钳口与活动钳口之间，不需要额外的螺栓固定，

　　依靠台钳夹紧时的预紧力就能实现固定座本身的定位，装拆过程十分便捷，适合在维修工位、小批量加工工位快速切换使用。主体中部开设的半圆夹持孔直径严格匹配1.735英寸的尺寸规格，孔壁与消声器外圆的贴合面积超过整圆的二分之一，相比台钳原生的平面钳口，这种弧面接触能够大幅降低单位面积的夹持压力，避免硬质钳口在消声器的金属或者复合材料表面留下压痕，同时足够的接触面积也能提供充足的摩擦力，防止消声器在进行扭矩施加、表面打磨等操作时出现转动打滑的问题。设计时特意将夹持孔的轴线与固定座底面保持平行，装夹完成后消声器的轴线能够与台钳工作台面保持水平，方便操作人员进行同轴度找正，也能适配各类水平放置的检测工具、加工辅具的使用需求。

　　固定座顶部预留的标识区域，清晰标注了适配的零件尺寸、推荐的3D打印填充率参数，对于自行制作该工装的用户来说，不需要额外查阅设计图纸就能快速掌握加工制作的核心参数，50%的最小填充率要求既能够保证工装整体的结构强度，承受台钳夹紧时的压力以及零件加工时的侧向载荷，也能减少3D打印制作时的材料消耗，缩短打印制作周期。固定座底部的卡槽尺寸做了通用化设计，能够适配市面上大多数常见规格的台钳钳口宽度，不需要针对特定型号的台钳做单独的尺寸调整，通用性较强。在实际使用过程中，操作人员只需要先将固定座放置在台钳钳口中间，调整位置让底部卡槽卡在固定钳口边缘，再将需要装夹的1.735英寸消声器放入中部的半圆夹持孔内，缓慢合拢台钳活动钳口，

　　直到固定座被夹紧、消声器无法用手转动即可，整个装夹过程不需要额外的辅助工具，单人即可在数秒内完成操作。相比专门定制的专用夹具，这种适配台钳使用的夹紧固定座不需要占用额外的工位空间，也不需要配套专用的夹紧动力源，依托现有台钳设备就能实现功能，对于小型维修工坊、个人加工爱好者来说，投入成本极低，实用性很强。在结构强度设计上，固定座的夹持孔边缘做了加厚处理，避免长期夹紧使用后出现孔口变形、开裂的问题，主体的方块构型也让整个工装的受力更加均匀，不会出现局部应力集中导致的损坏。除了夹持1.735英寸的消声器之外，该固定座也可以用来夹持同直径的其他圆柱类零件，比如同规格的圆管、轴类零件等，拓展了工装的使用场景。在尺寸边界上，固定座的整体外形尺寸控制在普通台钳的最大开口范围之内，不会出现台钳开口不足无法装夹的问题，整体高度也经过优化，装夹完成后零件的中心高度与台钳钳口的高度差控制在合理范围内，避免过高的装夹高度导致加工时出现振动，影响操作精度。
