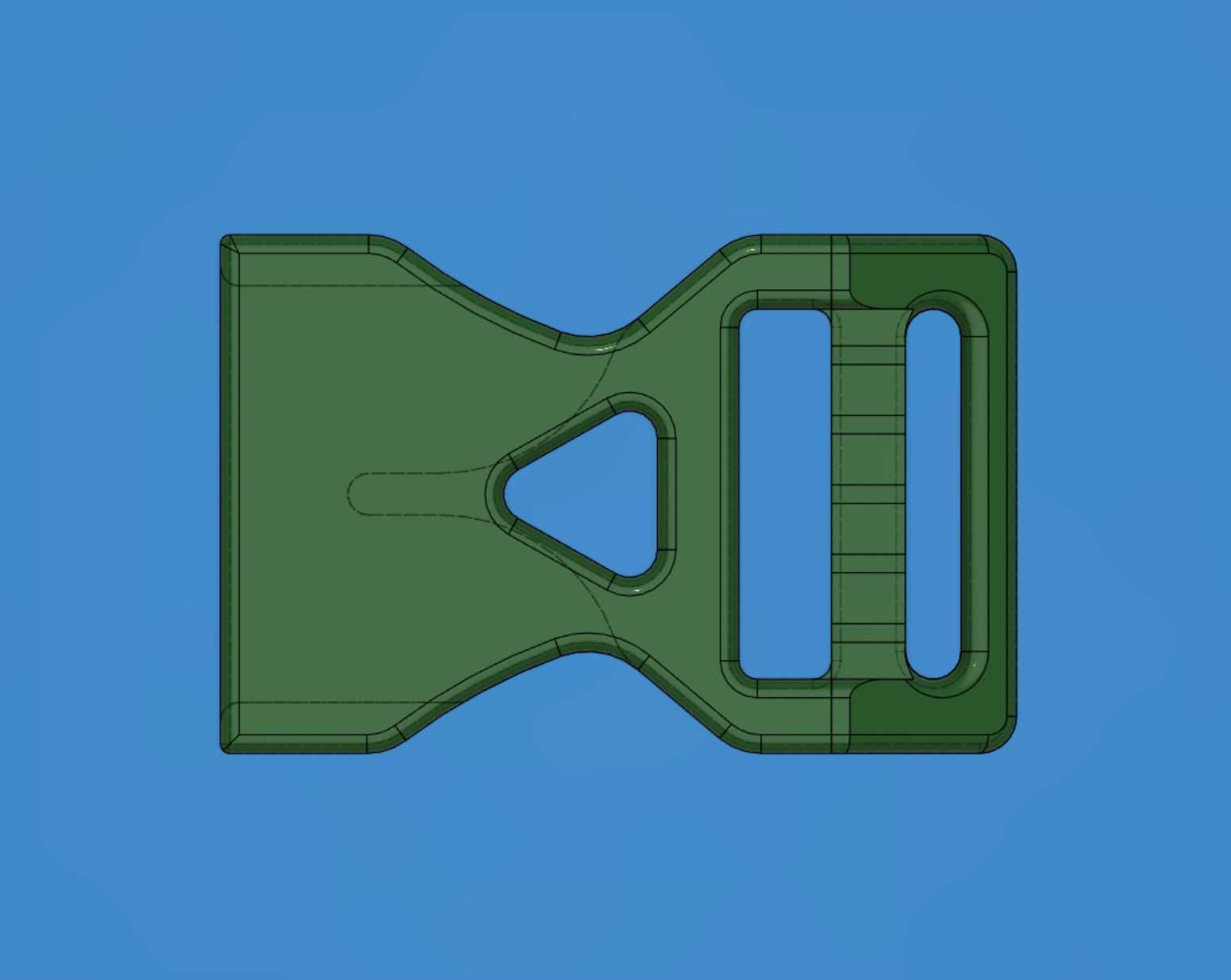

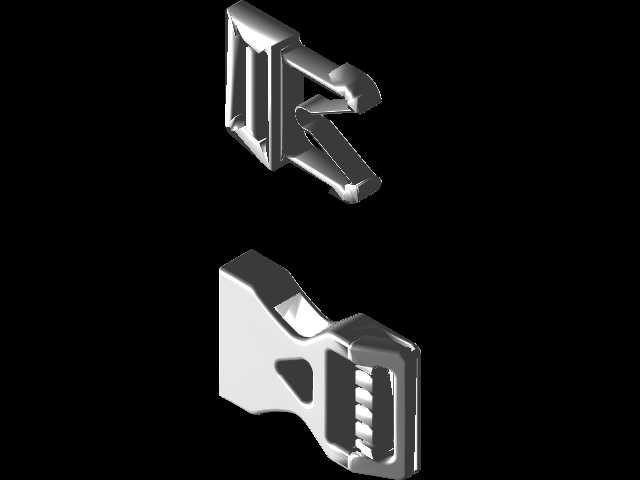

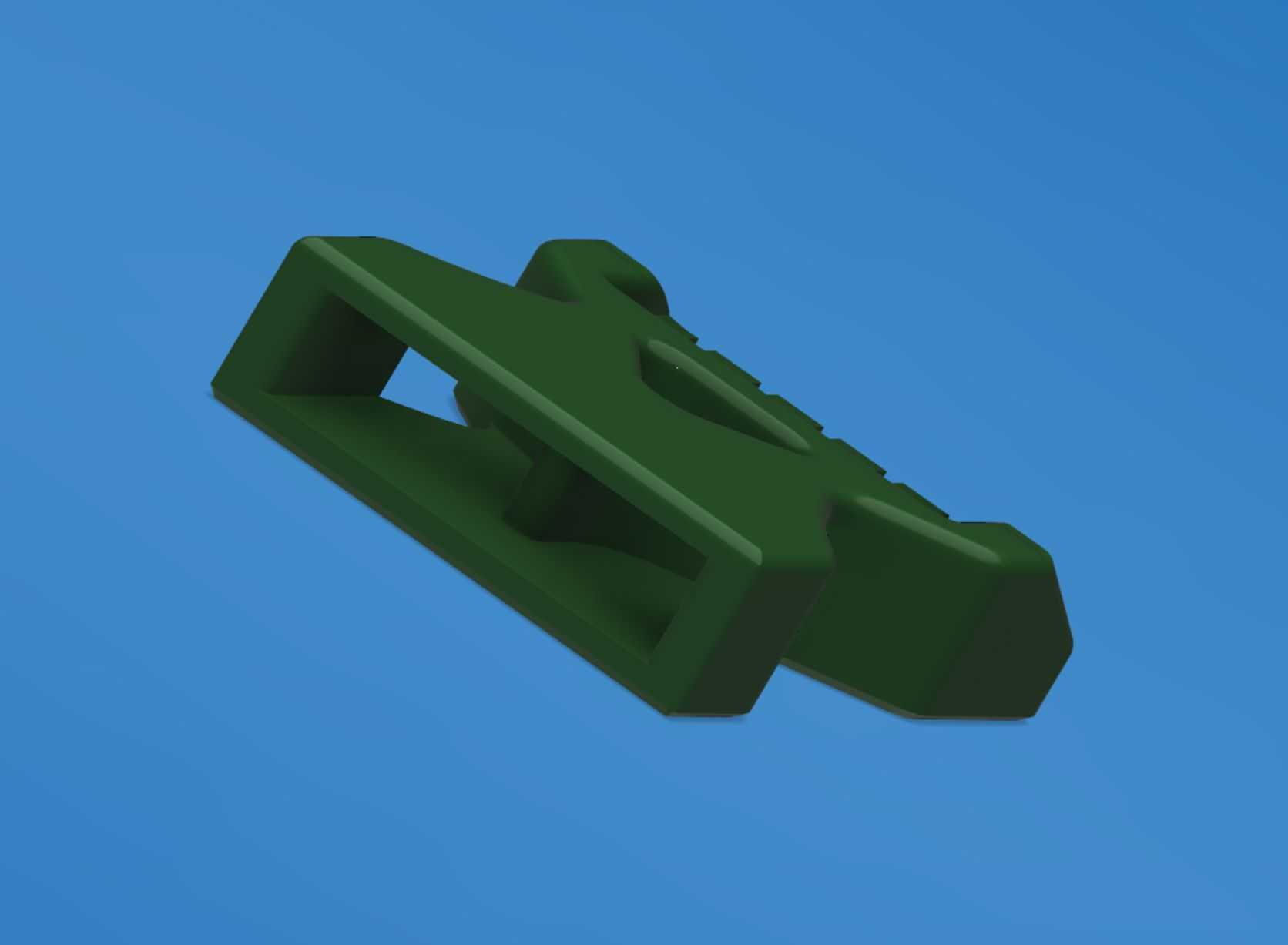

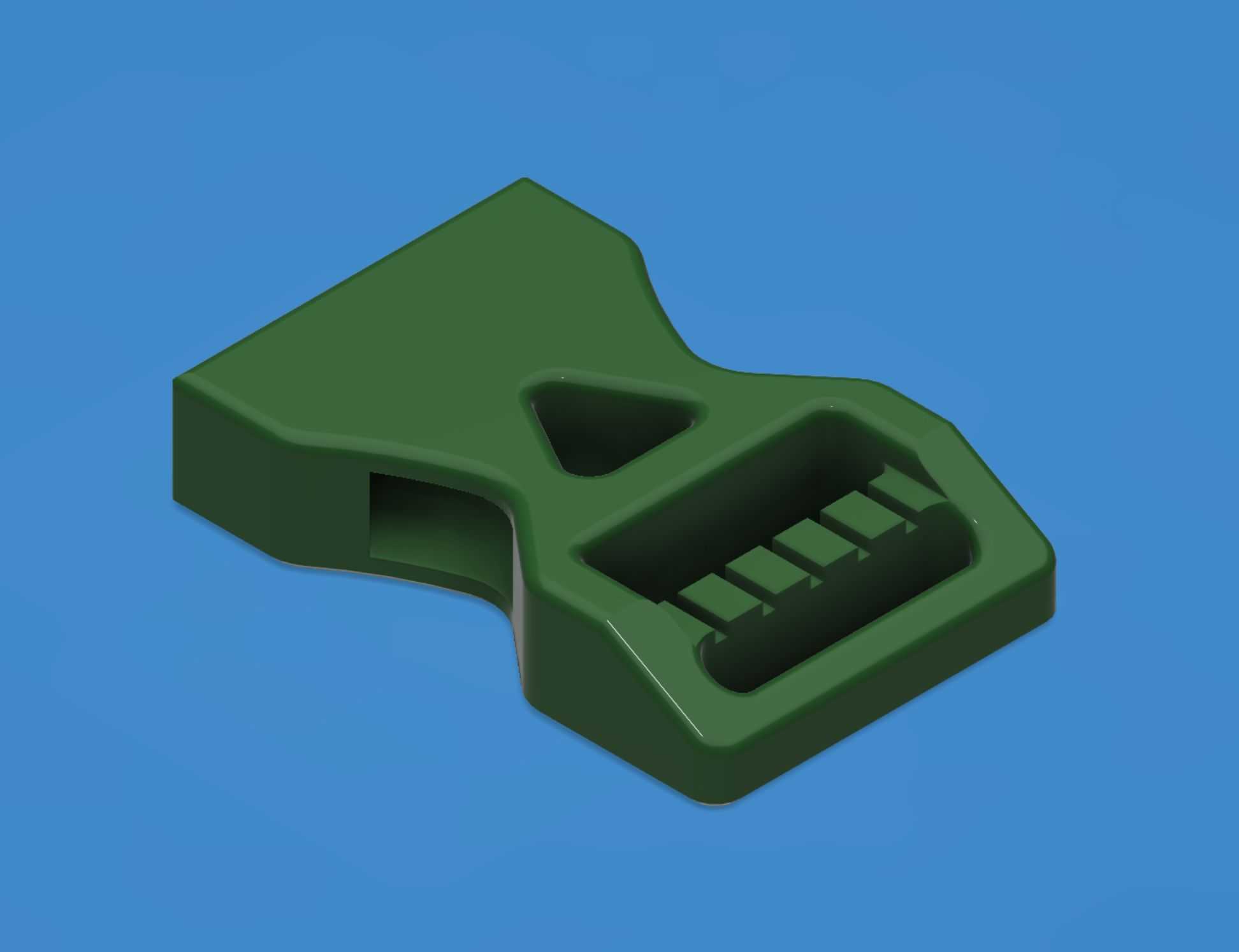

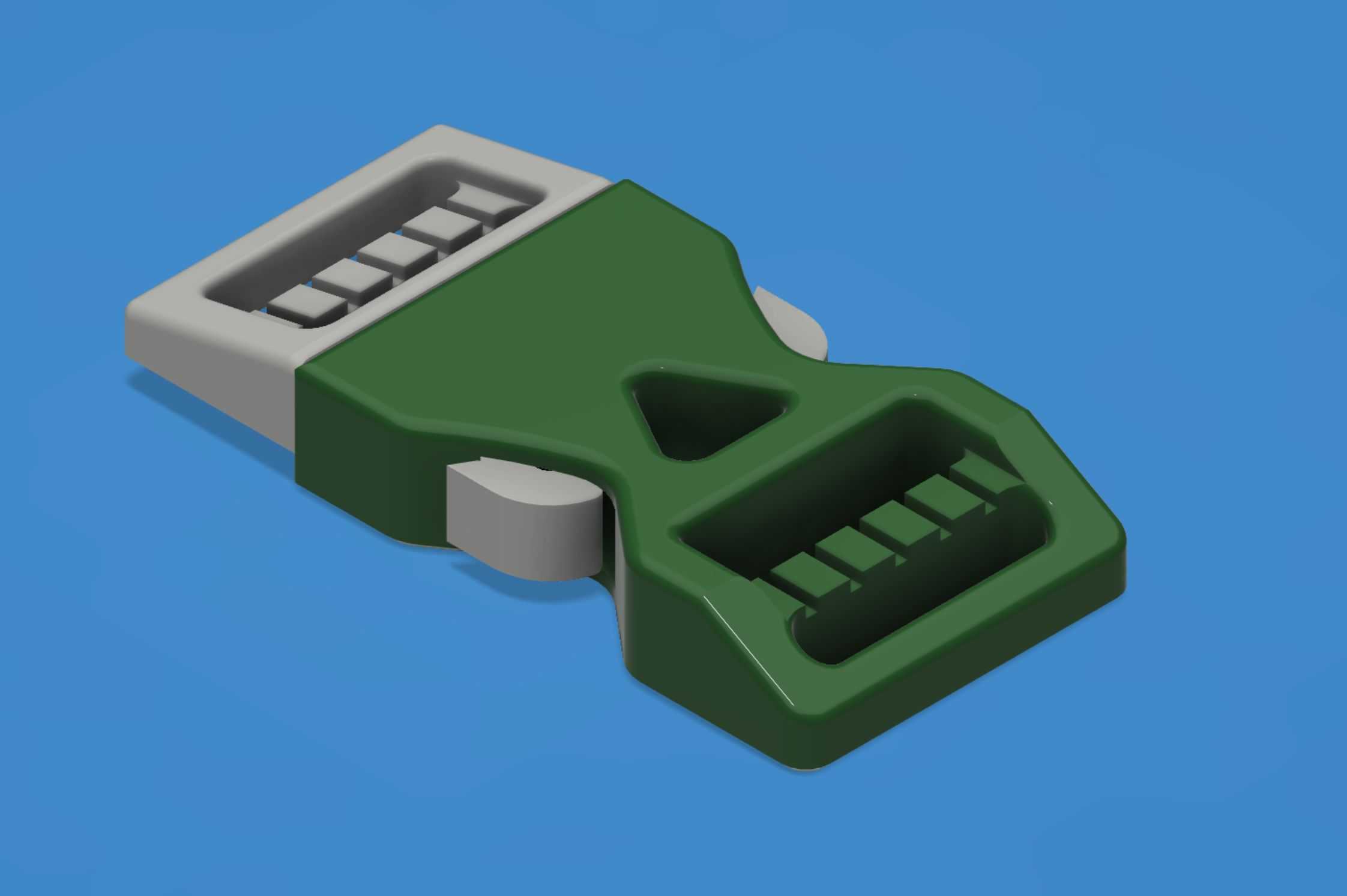

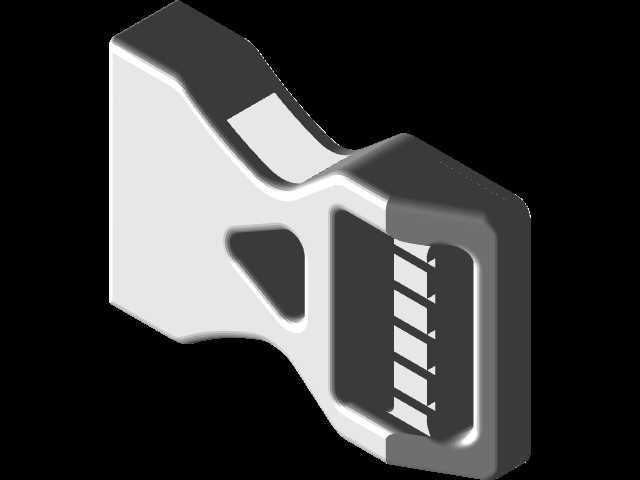

适配20mm扁平编织带的简易搭扣结构

　　日常做设备外围护结构、工装治具绑带固定、小型机架线束整理的时候，经常会遇到需要快速扣合、反复拆装的扁平织带固定需求，市面上采购的标准搭扣要么尺寸冗余、要么安装孔位和现有结构不匹配，要么扣合力不符合实际使用要求，自己做适配结构反而更贴合现场需求。这款搭扣结构就是针对这类零散固定场景设计的，核心适配宽度20mm的扁平编织带，不管是常用的PP织带、尼龙织带还是棉质编织带，只要厚度在常规1-2mm区间都能顺利穿入扣合，不需要额外做织带端头的特殊处理。

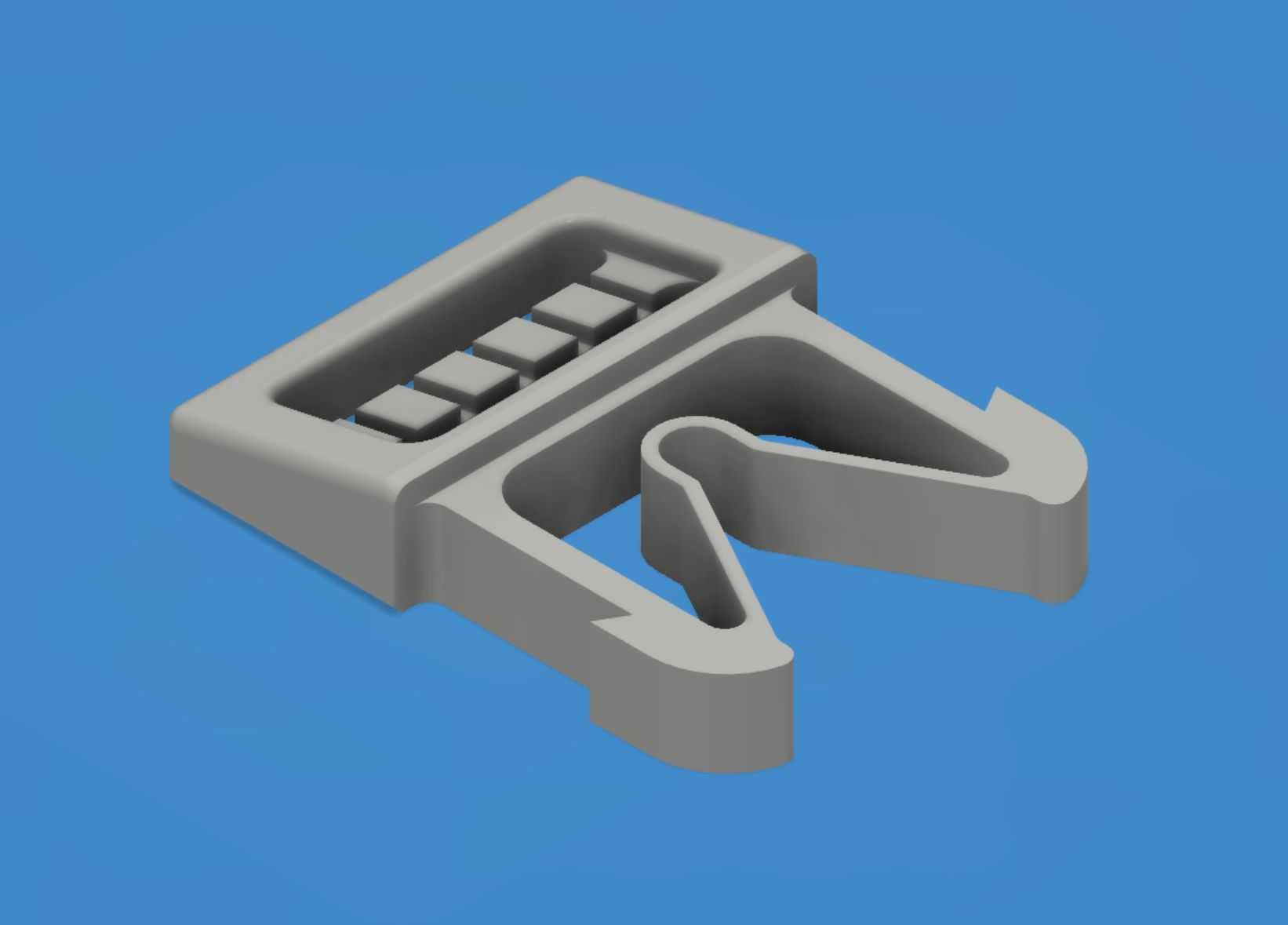

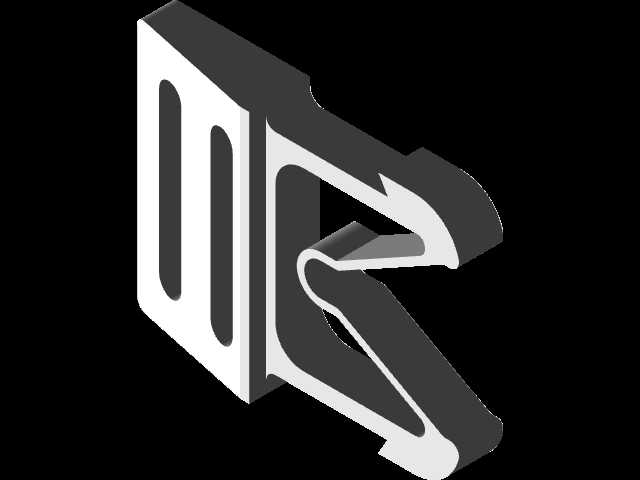

　　从结构设计逻辑来看，整体没有做多余的复杂曲面，所有壁厚都保持均匀一致，避免注塑或者3D打印过程中出现缩痕、翘曲问题，主体承力部分做了局部加厚处理，扣合受力的弯折区域特意做了圆角过渡，没有尖锐的应力集中角，反复弯折的时候不会出现根部断裂的问题。考虑到塑料件本身的弹性特性，设计时特意给弯折区域留了合适的变形余量，不需要额外加装弹簧或者金属弹片，依靠材料本身的弹性就能实现扣合与脱开的动作，零件数量只有单一构件，不需要组装，生产出来就能直接使用，省去了多零件装配的公差配合问题。

　　安装边界上，搭扣带安装孔的一端做了圆形通孔，孔位大小适配常用的M3或者M4螺丝，不管是固定在塑料机架、铝型材端面还是木板、亚克力板上，都能直接用标准紧固件锁紧，不需要额外做沉孔或者特殊安装位，孔位中心到搭扣弯折根部的距离留足了扳手操作空间，安装的时候不会出现工具干涉的问题。扣合端的楔形导入面做了15度的斜角，织带穿入的时候不需要刻意对准，顺着斜面就能滑入扣合位置，扣合到位后会有轻微的卡位触感，不需要额外做锁止结构就能防止织带意外滑脱，需要拆开的时候只需要轻轻扳动搭扣的翘起端，就能释放织带，单手就能完成操作，适合需要频繁拆装的场景。

　　实际使用场景里，这类搭扣可以用在小型设备的检修门快开固定、工装治具的绑带锁紧、户外便携设备的织带连接、3D打印自制收纳盒的盒盖扣合，甚至是小型货架的绑带固定都能适用。如果需要调整扣合力，只需要在切片或者注塑的时候调整材料牌号，选用韧性更好的材料就能提升扣合强度，要是需要更大的绑带适配宽度，也可以按照等比例缩放的原则调整整体尺寸，不过缩放的时候要注意保持弯折区域的壁厚比例，避免缩放后弯折区域过硬失去弹性，或者过软导致扣合力不足。

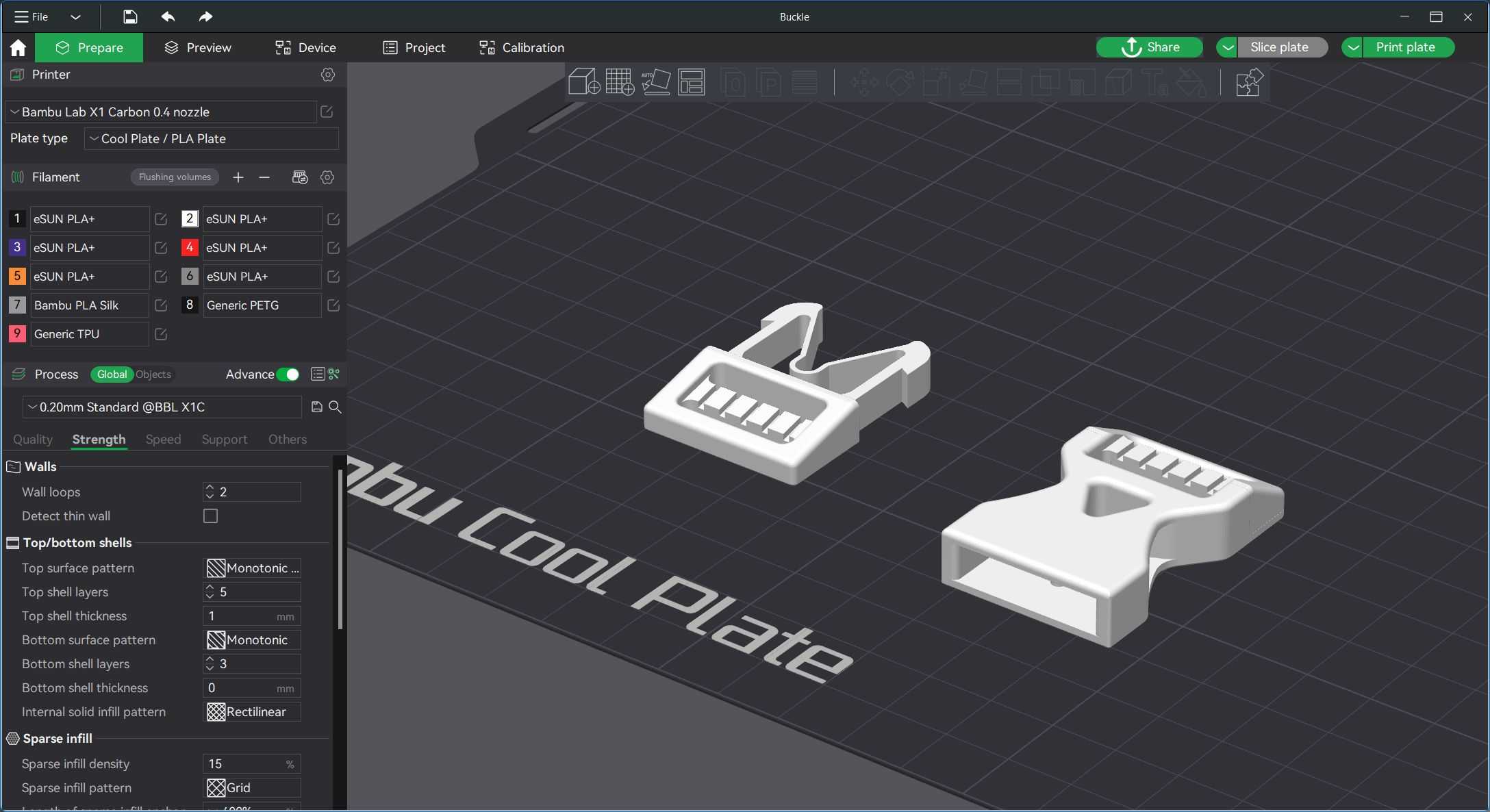

　　打印或者生产的时候，搭扣的弯折受力区域要注意材料纤维的走向，尽量让纤维方向和弯折受力方向保持一致，避免垂直于弯折面的纤维排布导致弯折时容易断裂，要是用短切纤维增强材料打印，要注意填充率不要过高，填充率过高会让零件整体变脆，失去需要的弹性变形能力，填充率保持在15%-20%区间就能兼顾强度和弹性，壁厚保持在2mm左右就能满足日常使用的承力需求，不需要做过厚的壁厚，不然反而会让扣合需要的力度变大，操作手感变差。

　　结构上特意没有做多余的防滑齿，避免齿状结构反复摩擦织带导致织带起毛、断裂，靠搭扣和织带之间的接触面摩擦力就能实现足够的锁紧力，要是使用场景里有较大的拉力需求，也可以在扣合接触面增加细小的防滑纹路，不过纹路深度不要超过0.2mm，不然还是会损伤织带表面，缩短织带的使用寿命。整体外形没有突出的尖锐棱角，所有外露边缘都做了R0.5的圆角处理，使用的时候不会划伤手或者刮坏其他接触的物件，适合在民用、工业零散固定场景通用。
