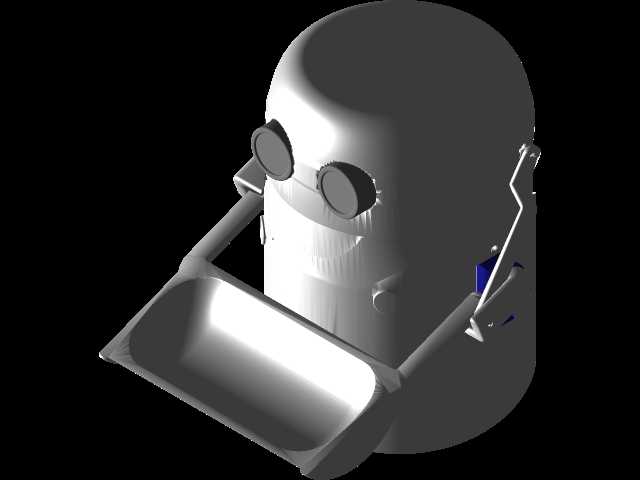

小黄人造型Arduino智能存钱罐结构设计

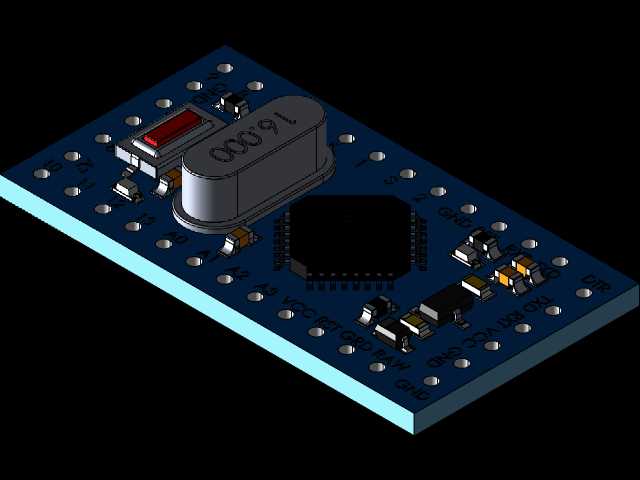

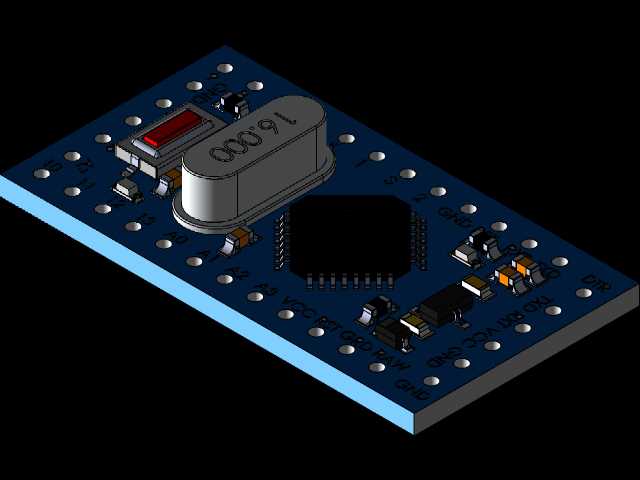

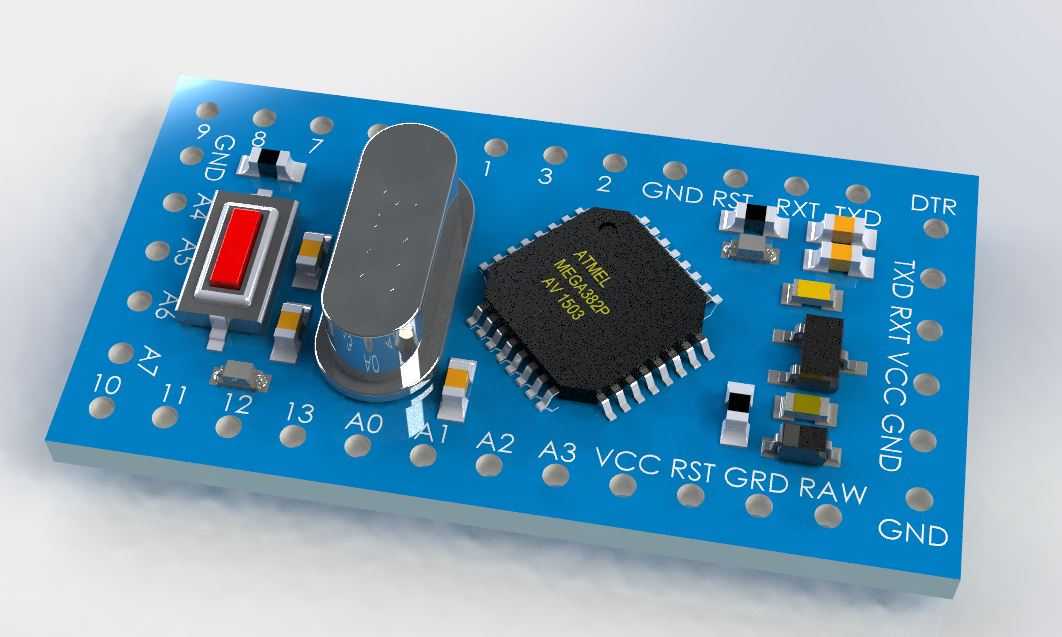

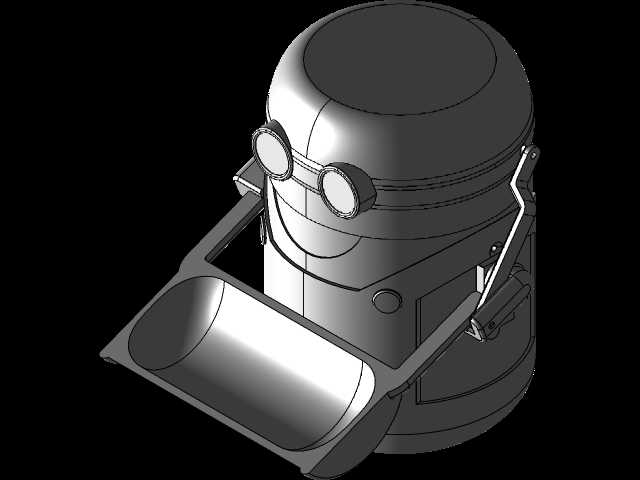

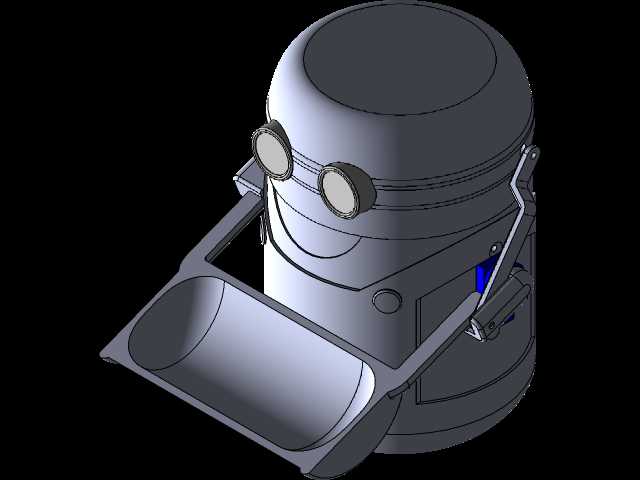

　　这款小黄人造型的智能存钱装置，在桌面文创、少儿科创教具、潮玩手办衍生产品场景中都有适配空间，区别于传统静态存钱罐的单一储币功能，它结合了开源硬件的交互逻辑，能实现投币触发动作反馈的趣味效果，既可以作为少儿编程入门的实操载体，也能作为桌面趣味摆件满足个性化装饰需求。从功能实现逻辑来看，装置核心依托舵机驱动投币承接结构，搭配超声波测距模块完成投币动作的检测触发，当使用者将硬币放置到指定投币区域时，测距模块捕捉到物体距离变化的信号，传递给控制板后输出舵机转动指令，带动承接臂完成收币动作，将硬币送入内部储币腔，整个动作行程控制在1.5秒内，不会出现卡滞或者动作滞后的问题。结构设计阶段优先考虑了3D打印的工艺适配性，所有壳体拆分件都做了1.

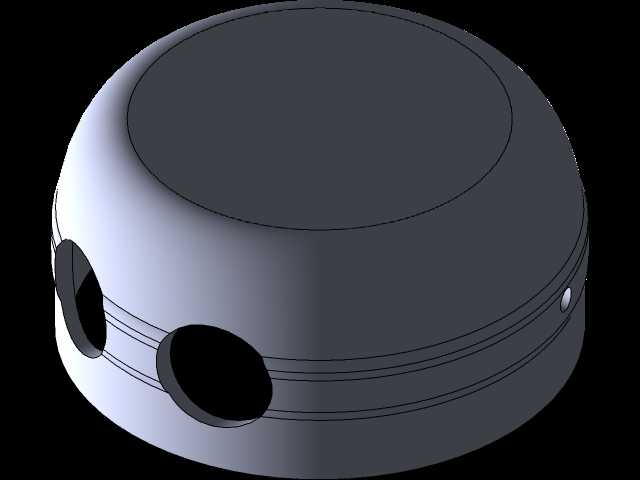

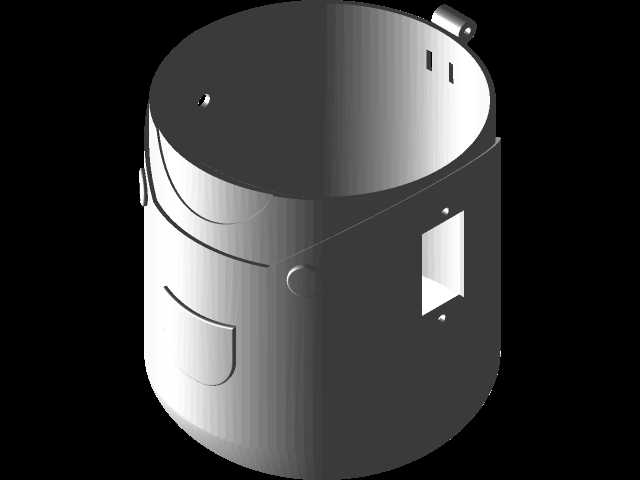

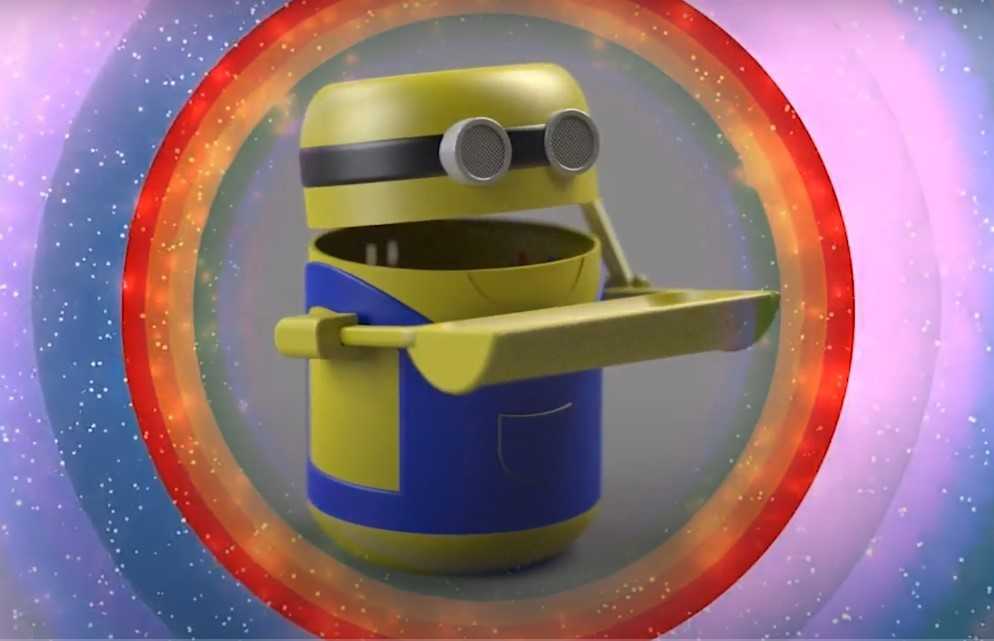

　　5度的拔模斜度，壁厚统一设置为2mm，既保证打印过程中不会出现翘边变形，也能满足日常使用的结构强度要求，壳体拼接处采用定位止口加卡扣的连接方式，不需要额外粘接就能完成组装，后期拆卸取出储币也十分方便。外形上完全还原小黄人的经典配色与造型特征，头部的护目镜结构做了分层设计，外层是黑色的镜框凸起，内层预留了透光件的安装位，使用者可以根据需求加装LED灯组实现发光效果；身体部分的蓝色工装区域做了凹陷的口袋纹理细节，不需要额外后期上色就能通过打印耗材颜色区分实现视觉分层。安装边界方面，整个装置的底座直径控制在120mm，整体高度180mm，放置在常规桌面不会占用过多空间，底部预留了4个直径3mm的防滑脚垫安装位，

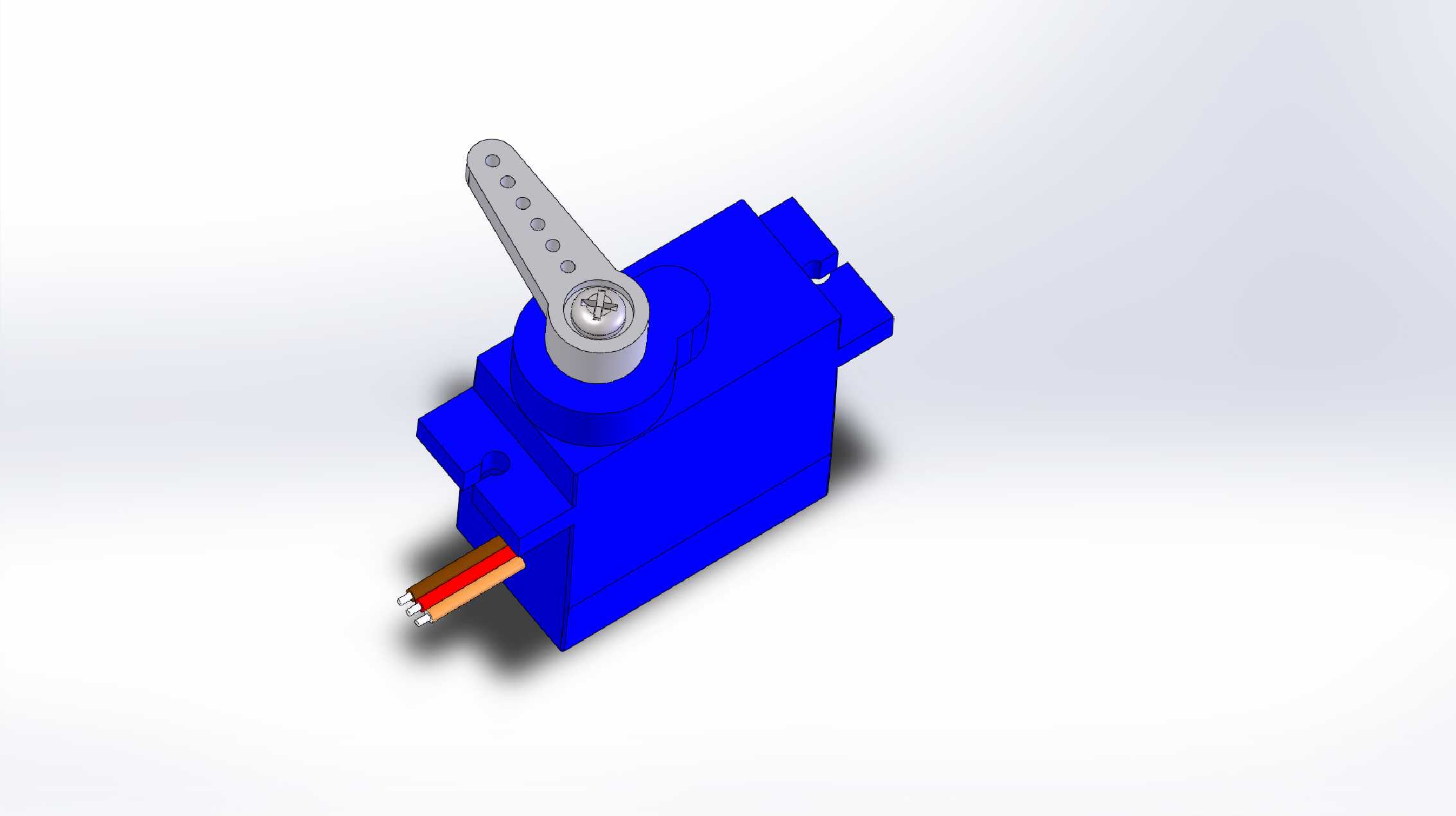

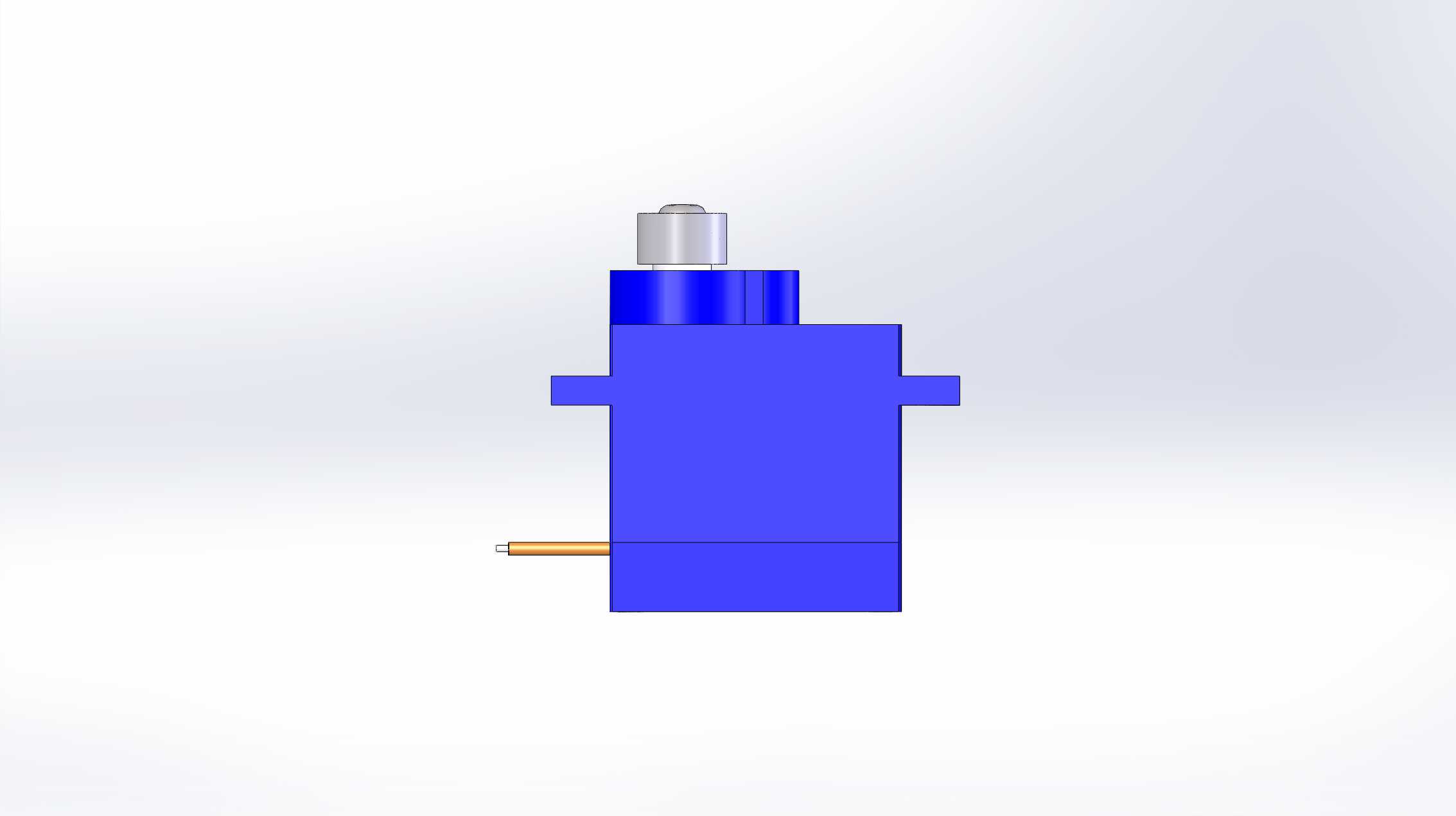

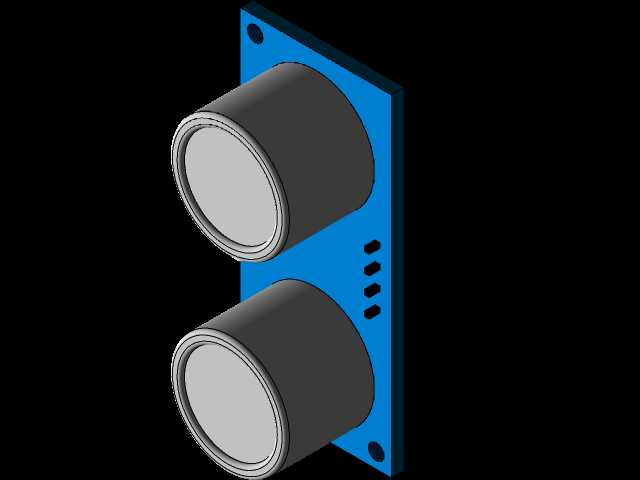

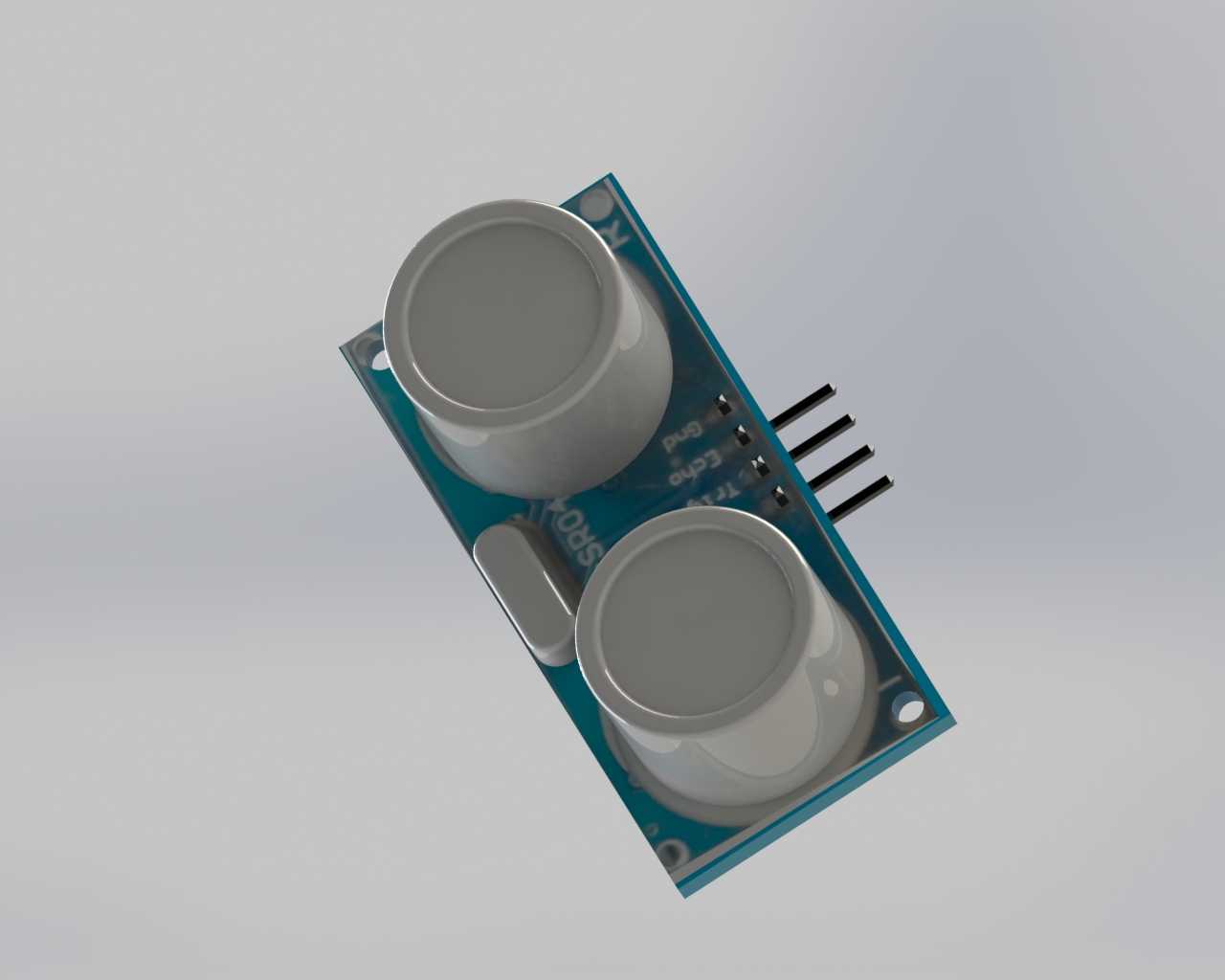

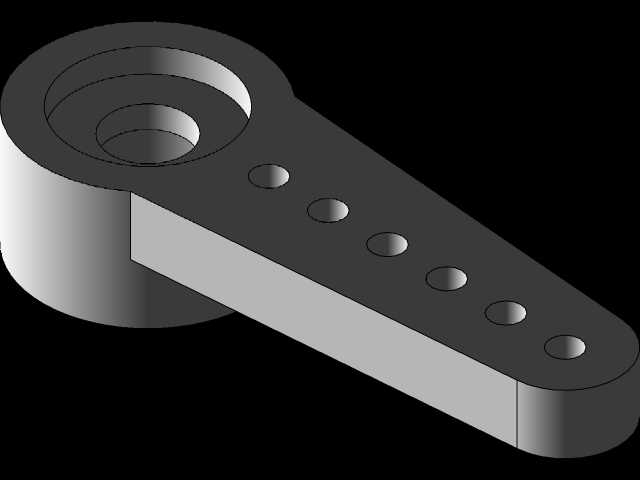

　　贴装硅胶脚垫后可以避免动作过程中出现滑移；内部腔体的储币空间做了分区设计，控制板、舵机、电池的安装区域和储币区域用隔板完全隔开，不会出现硬币卡入传动结构的问题，储币腔最大容量可以容纳120枚一元硬币，满足日常使用的储币需求。舵机安装位做了嵌入式的定位槽，sg90舵机可以直接卡入槽位，不需要额外螺丝固定，舵机输出轴和承接臂的连接采用D型轴孔配合，传动过程中不会出现空转打滑的问题；超声波模块的安装位设置在护目镜后方两个镜框的中间位置，检测角度正对投币区域，检测距离阈值设置在5cm到15cm区间，既可以避免误触发，也能保证正常投币时的检测灵敏度。走线槽全部隐藏在壳体内壁的加强筋之间，组装完成后外部看不到任何明线，整体外观整洁度更高；

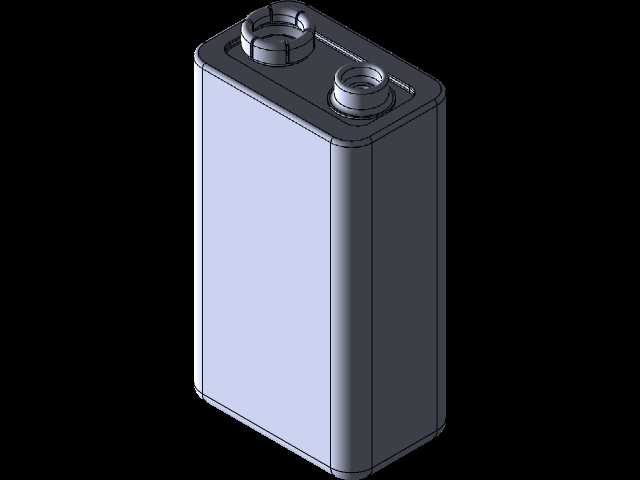

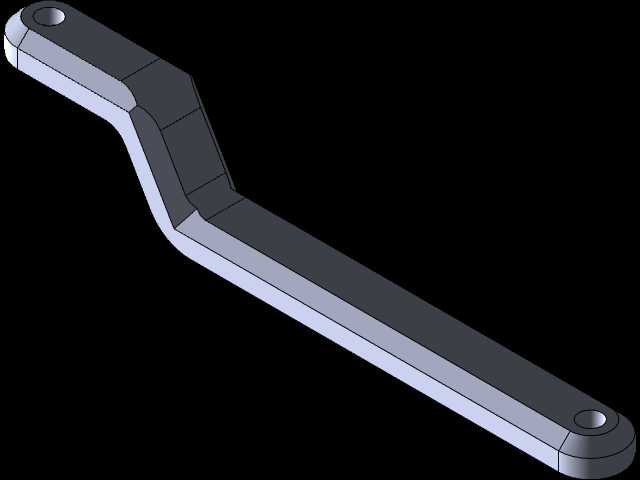

　　电池仓设置在装置底部，采用滑盖式设计，更换18650电池时不需要拆开整个壳体，维护操作十分便捷。在结构强度校核阶段，针对承接臂的受力情况做了专项优化，承接臂采用变截面设计，和舵机连接的根部厚度增加到4mm，端部厚度2mm，在承受100g载荷的情况下形变量小于0.2mm，完全满足硬币投放的承重要求；壳体的所有转角处都做了R2的圆角过渡，既避免3D打印过程中出现应力集中导致的层间开裂，也能消除尖锐棱角提升使用安全性，尤其是针对少儿使用场景，不会出现划伤风险。整个装置的零件拆分数量控制在12个以内，所有零件都可以在普通FDM3D打印机上完成制作，不需要支撑结构或者仅需要少量易拆除的支撑，打印完成后去除支撑的毛边即可直接组装，组装流程不需要专业工具，普通使用者按照装配指引半小时内即可完成全部组装调试工作。
