桌面级智能凸轮相机3D打印结构原型

　　做桌面视觉采集设备的结构验证时，这类凸轮驱动的智能相机原型是很实用的验证载体，很多做小型桌面监控、工位视觉识别、个人创客视觉项目的开发者，都会先打印这类一体化结构来做功能验证，省去开模前反复改模的成本。从实际使用场景来看，这类结构主要适配桌面固定点位的视觉采集需求，比如小型工作台的工件到位检测、个人桌面的动态捕捉、创客项目里的视觉触发模块，不需要大行程的转动调整，靠凸轮结构就能实现镜头角度的小范围精准微调，比普通舵机直驱的结构少了齿轮回差的问题，调整到位后的锁止稳定性更好。

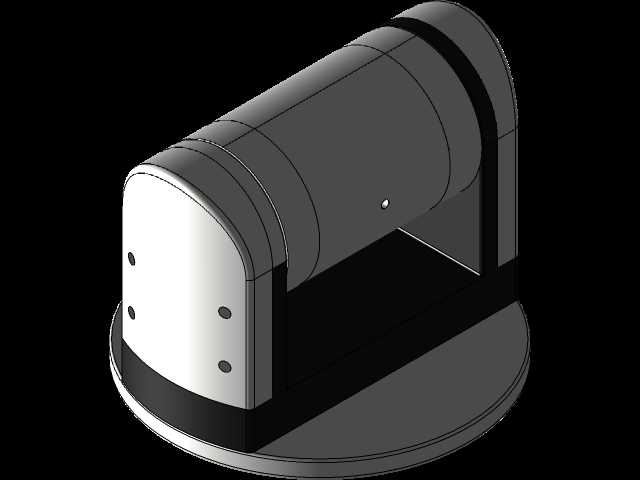

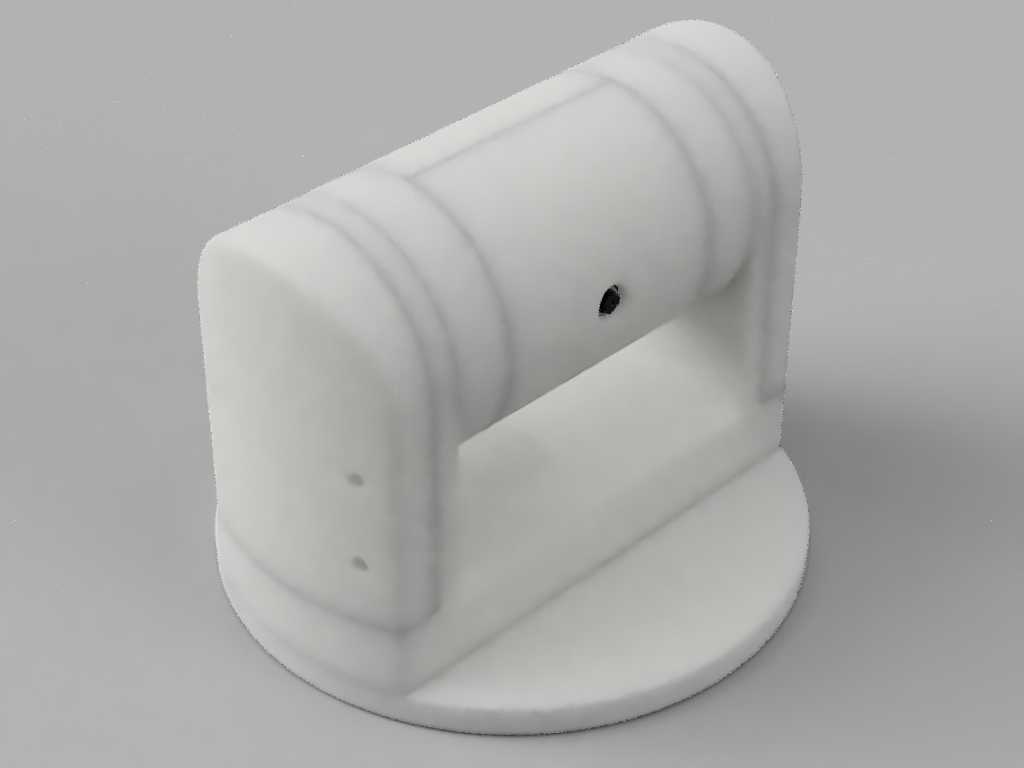

　　从结构设计思路来看，整个壳体采用一体化U型架加圆形底座的布局，没有额外的拼接紧固件，打印完成后只需要清理支撑就能直接装配凸轮和镜头模组，减少了装配环节的公差累积。U型架的两侧支撑臂做了等厚的加强筋结构，对应镜头模组的转轴孔位做了0.2mm的打印余量，不需要额外打磨就能压入转轴，两侧臂的间距刚好适配常用的20mm见方的小型摄像头模组，不会出现模组晃动的问题。底座部分做了平底设计，底部预留了3个M2螺丝的安装孔位，既可以直接放在平整桌面使用，也可以通过螺丝固定在型材支架或者设备面板上，安装边界的适配性比较强，底座直径控制在80mm，整体高度75mm，横向宽度70mm，占用的桌面空间很小，不会遮挡工位上的其他操作区域。

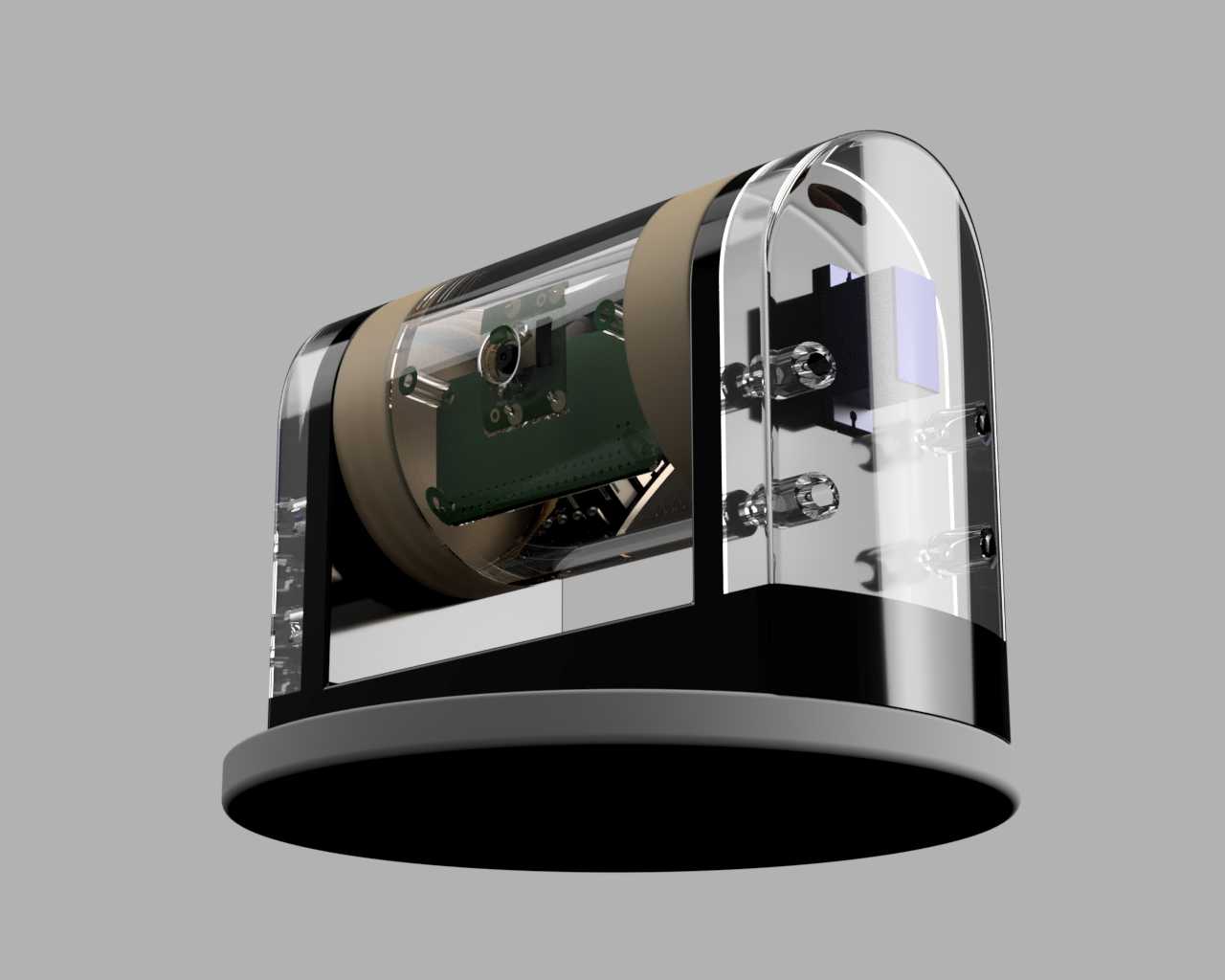

　　凸轮结构的设计是这个原型的核心，镜头模组的尾部和凸轮型面直接接触，靠凸轮的转动推动镜头绕转轴俯仰调整，凸轮的转动行程对应镜头上下15度的俯仰角度，刚好覆盖桌面工位的常用视野范围，不需要大角度调整的冗余设计，避免了结构空程。凸轮的转轴端延伸到壳体外侧，做了滚花的旋钮结构，不需要额外工具就能手动调整角度，调整到位后靠凸轮型面的自锁特性就能固定角度，不需要额外的锁止螺丝，操作起来很方便。壳体上预留的三个小孔位，分别对应状态指示灯、光敏传感器和手动触发按键的安装位置，孔位尺寸按照常用的直插元件尺寸设计，打印完成后可以直接压入元件，不需要二次扩孔。

　　从打印工艺的适配性来看，整个结构全部采用壁厚2mm的均匀壁厚设计，没有大的悬空结构，摆放的时候只需要把底座平放在打印平台上，U型架的内侧只需要添加少量易拆除的支撑，不会出现打印翘边的问题，打印填充率设置在20%就能满足结构强度要求，整体重量控制在150g以内，安装在小型支架上也不会出现重心偏移的问题。结构的边角全部做了R2的圆角处理，既避免了打印过程中出现应力集中导致的层间开裂，也能避免安装使用时的锐边划伤。镜头位置的开孔做了沉台设计，刚好可以卡住镜头的外圈，不需要额外打胶就能固定镜头模组，装配效率更高。

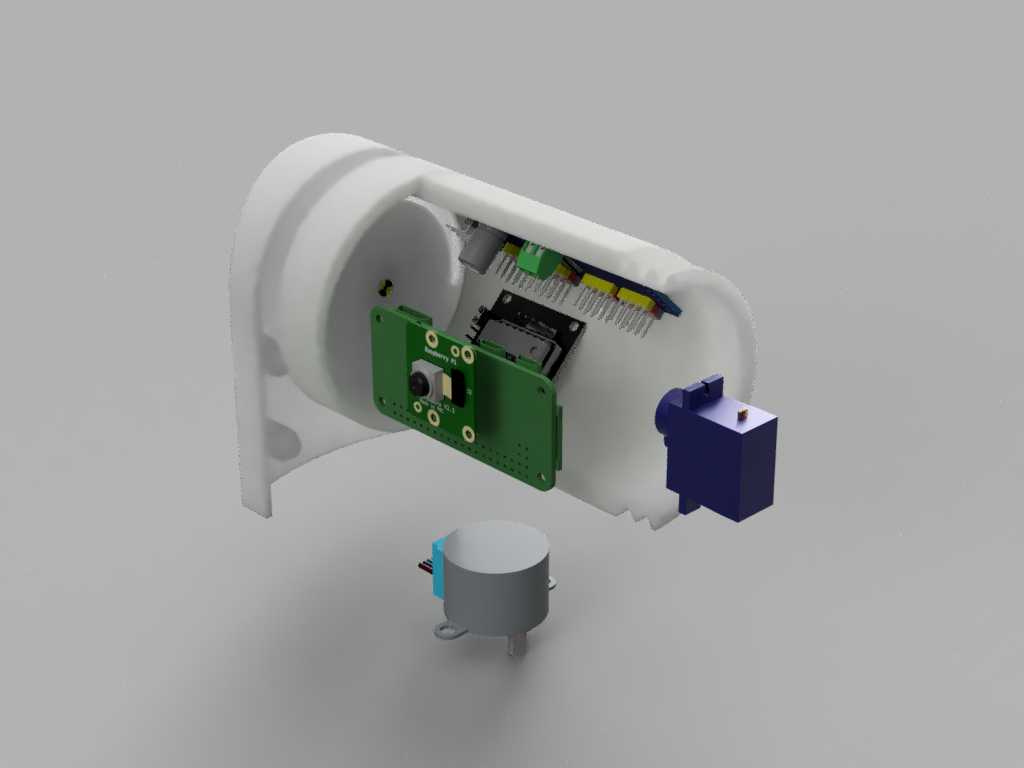

　　在实际功能验证中，这个结构可以直接搭载常用的ESP32-CAM这类小型视觉模组，凸轮调整的角度精度可以控制在0.5度以内，完全满足桌面视觉识别的对焦和视野调整需求，相比多零件拼接的结构，一体化打印的壳体共振更小，镜头不会因为桌面振动出现画面模糊的问题。底座的圆形设计也方便在固定后做小范围的水平转动调整，配合俯仰角度的调整，可以快速对准需要采集的目标区域，不需要重新拧动安装螺丝。对于做小型智能视觉设备开发的工程师来说，这类原型可以快速验证结构布局和操作逻辑，在开模前把结构干涉、操作手感、安装适配的问题全部暴露出来，大幅缩短开发周期，也能降低前期开模的试错成本，很多创客在做个人智能视觉项目的时候，都会优先用这类打印原型做功能测试，确认所有功能符合要求后再考虑批量生产的结构优化。
