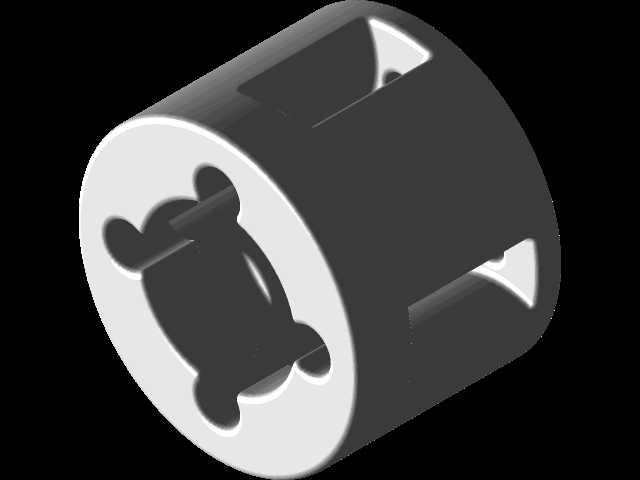

Dynamixel xl-430伺服联轴器结构设计

　　在小型桌面级机器人关节、近红外一体伺服执行机构的传动链路搭建中，联轴器是衔接动力输出端与负载端的核心衔接部件，这款适配Dynamixel xl-430伺服的联轴器，主要针对小扭矩、高同轴度要求的紧凑安装场景设计，常见于教育类机器人关节模组、小型自动化检测设备的动力传递环节，用来抵消伺服输出轴与负载轴之间的微小径向、角向安装偏差，避免传动过程中出现卡滞、额外负载损耗，甚至伺服轴受径向力断裂的问题。

　　从实际功能特性来看，这款联轴器采用一体式刚性耦合结构，没有额外的弹性缓冲元件，适合传动扭矩不大、对传动回差要求极低的应用场景，区别于传统的梅花联轴器、膜片联轴器，这种一体式结构没有装配间隙，传动过程中的相位误差可以控制在极小范围内，能够精准传递伺服的转角信号，满足机器人关节位置控制的精度要求。内孔型面完全匹配Dynamixel xl-430伺服的输出轴齿形，不需要额外的键连接或者顶丝固定，安装时直接将伺服输出轴插入对应内孔即可完成配合，靠型面的咬合传递扭矩，避免了顶丝固定容易出现的轴面压痕、长期使用松动打滑的问题。

　　设计过程中首先要明确安装边界尺寸，联轴器的外径控制在与伺服输出端安装法兰匹配的范围内，不会超出伺服本体的外径轮廓，不会和周边的关节支架、线束产生运动干涉；轴向长度经过反复校核，既要保证内孔和伺服轴的配合长度足够传递额定扭矩，又要尽可能压缩轴向尺寸，满足机器人关节紧凑化的设计要求，避免整体关节长度过长导致运动半径超出设计预期。外圆柱面上开设的对称槽位，一方面是为了减轻联轴器自身重量，降低伺服启动时的转动惯量负载，提升动态响应速度，另一方面也可以作为安装时的夹持位，方便装配时施力将联轴器压入伺服轴，不会因为夹持力过大导致内孔变形影响配合精度。

　　实际选型使用时需要注意，这种刚性联轴器对两端轴的同轴度要求较高，安装时需要先将负载端的轴承座调整到位，保证负载轴和伺服输出轴的同轴度误差在允许范围内，再固定联轴器的位置，如果同轴度偏差过大，长期运行会加剧伺服轴承的磨损，缩短伺服的使用寿命。联轴器的材质选择上，适合采用高强度工程塑料或者铝合金加工，采用3D打印制作样件时，可以直接验证装配干涉、传动顺畅度，不需要额外做表面处理，打印完成后去除支撑即可直接用于原型机测试；如果用于量产工况，采用铝合金机加工的方式制作，表面做阳极氧化处理，可以提升耐磨性能和结构强度，满足长时间连续运行的要求。

　　在传动参数匹配上，这款联轴器完全适配xl-430伺服的额定输出扭矩，型面接触面积经过核算，在伺服堵转扭矩下也不会出现型面剪切破坏的情况，能够覆盖该型号伺服的全工况扭矩输出范围。安装时不需要额外的紧固件，靠型面的过盈配合即可实现可靠连接，装配工序简单，适合批量生产时的快速组装，也方便后期维护时的拆卸更换，不需要额外的工装就能完成联轴器的拆装。对于做小型机器人开发、紧凑自动化设备设计的工程师来说，这款联轴器的结构可以直接复用在同系列伺服的传动设计中，只需要根据负载端的轴型调整另一侧的内孔结构，就能快速适配不同的负载安装需求，减少重复设计的工作量，缩短项目开发周期。
