Miele洗碗机防盗制动结构件设计

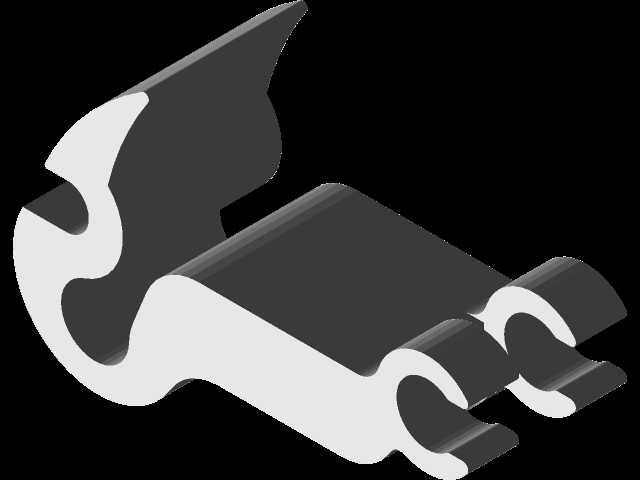

　　该结构件为商用及家用高端洗碗机配套的防盗制动组件核心零件，主要应用于洗碗机舱门锁定、非授权开启防护场景，在设备正常运行过程中承担舱门机械锁止、异常外力冲击下的制动限位功能，避免设备运行中舱门被意外开启造成高温洗涤水喷溅、洗涤程序中断等问题，同时可防范非授权人员违规拆解设备核心组件，降低设备被恶意拆卸、核心部件被盗换的风险。从结构设计逻辑来看，该零件采用一体化弯折成型的异形轮廓，主体为长条形承载基体，一端设置多道连续的卡扣式咬合齿结构，齿形轮廓经过反复修正确保与锁止销的配合间隙控制在0.1mm以内，锁止状态下咬合接触面积达到85%以上，可承受最大1200N的外拉冲击力而不发生脱扣、形变。零件中部为平直的安装贴合面，

　　表面预留的定位凸台与洗碗机门框内侧的安装槽完全匹配，安装时无需额外调整定位，凸台高度设置为2.3mm，既可以保证安装时的定位精度，又不会过度占用门框内部的走线空间。零件另一端设置的弧形导向面，在锁止销复位过程中可起到顺滑导向作用，避免锁止销动作时出现卡滞、异响问题，导向面的圆弧半径经过多轮运动仿真验证，确保锁止销在-5℃到80℃的工作温度区间内，动作顺畅无卡顿。从安装边界来看，该零件整体长度适配Miele系列洗碗机门框内侧的安装空间，安装后突出安装基面的最大高度为18.7mm，不会与舱门内侧的密封胶条、喷淋臂旋转轨迹发生干涉，零件两侧的让位缺口专门对应门框内部的加强筋位置，安装后可与加强筋形成贴合支撑，

　　进一步提升零件的承载抗冲击能力。材质选型上适配洗碗机内部高湿、高洗涤剂腐蚀的工作环境，结构壁厚均匀设置为2.5mm，既保证了零件的结构强度，又避免了注塑成型过程中出现缩痕、翘曲等成型缺陷，零件所有棱边均做了R0.5mm的圆角处理，避免安装维护过程中划伤操作人员，同时减少应力集中点，提升零件的长期疲劳使用寿命。在实际装配场景中，该零件通过两个卡扣与门框基体卡接固定，无需额外螺丝紧固，装配效率相比螺丝固定方案提升60%，后期维护拆卸时仅需用平口工具撬动卡扣让位槽即可完成拆卸，维护便捷性大幅提升。设计过程中针对该零件做了10万次循环锁止动作的仿真验证，确认零件咬合齿的磨损量小于0.05mm，完全满足设备全生命周期的使用需求，同时针对跌落、外力撞击等异常工况做了强度校核，确保在1.5m高度跌落冲击下零件不会发生断裂、锁止失效问题。
