适配树莓派3B+的OBC功能外壳结构

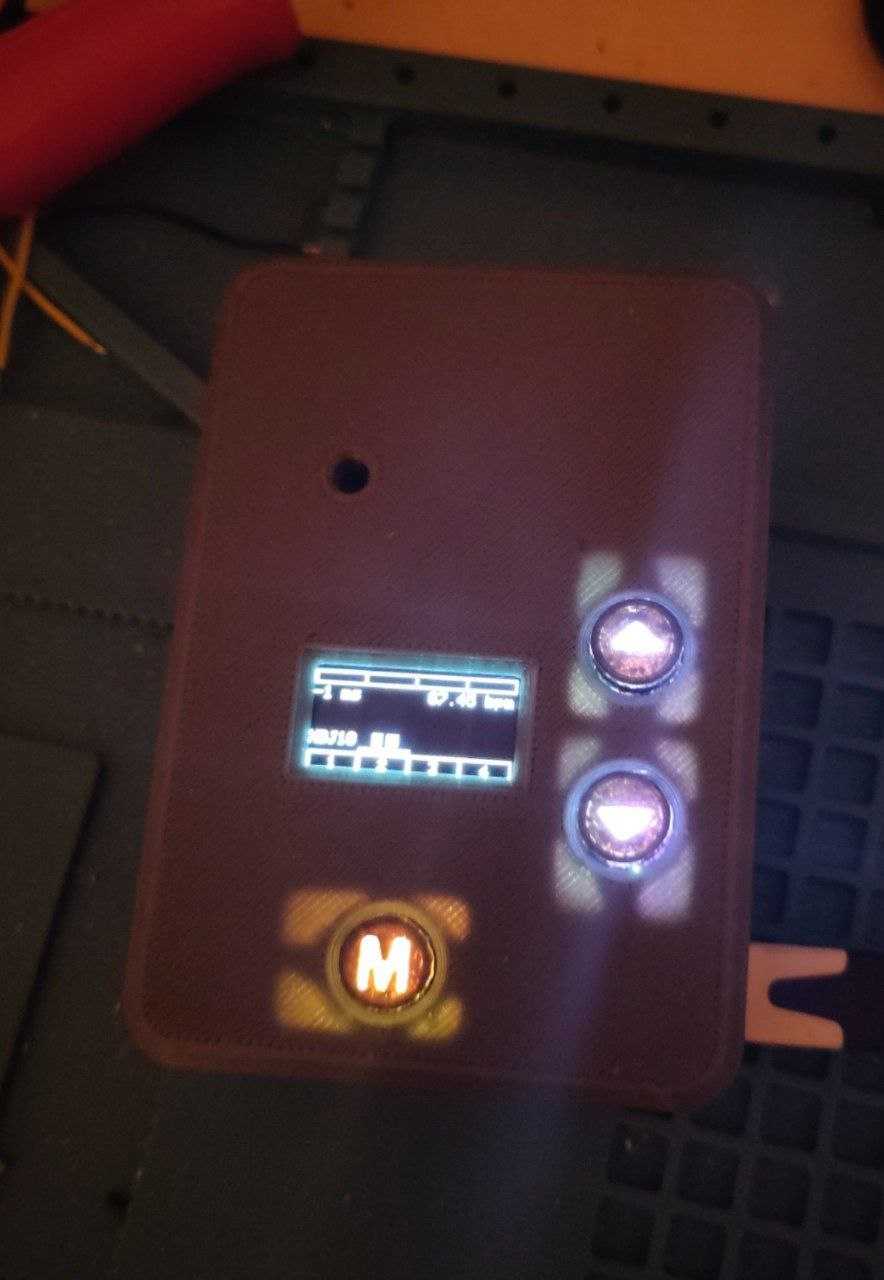

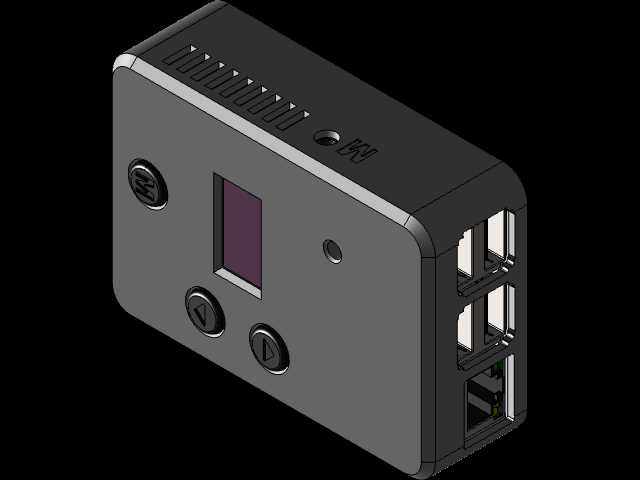

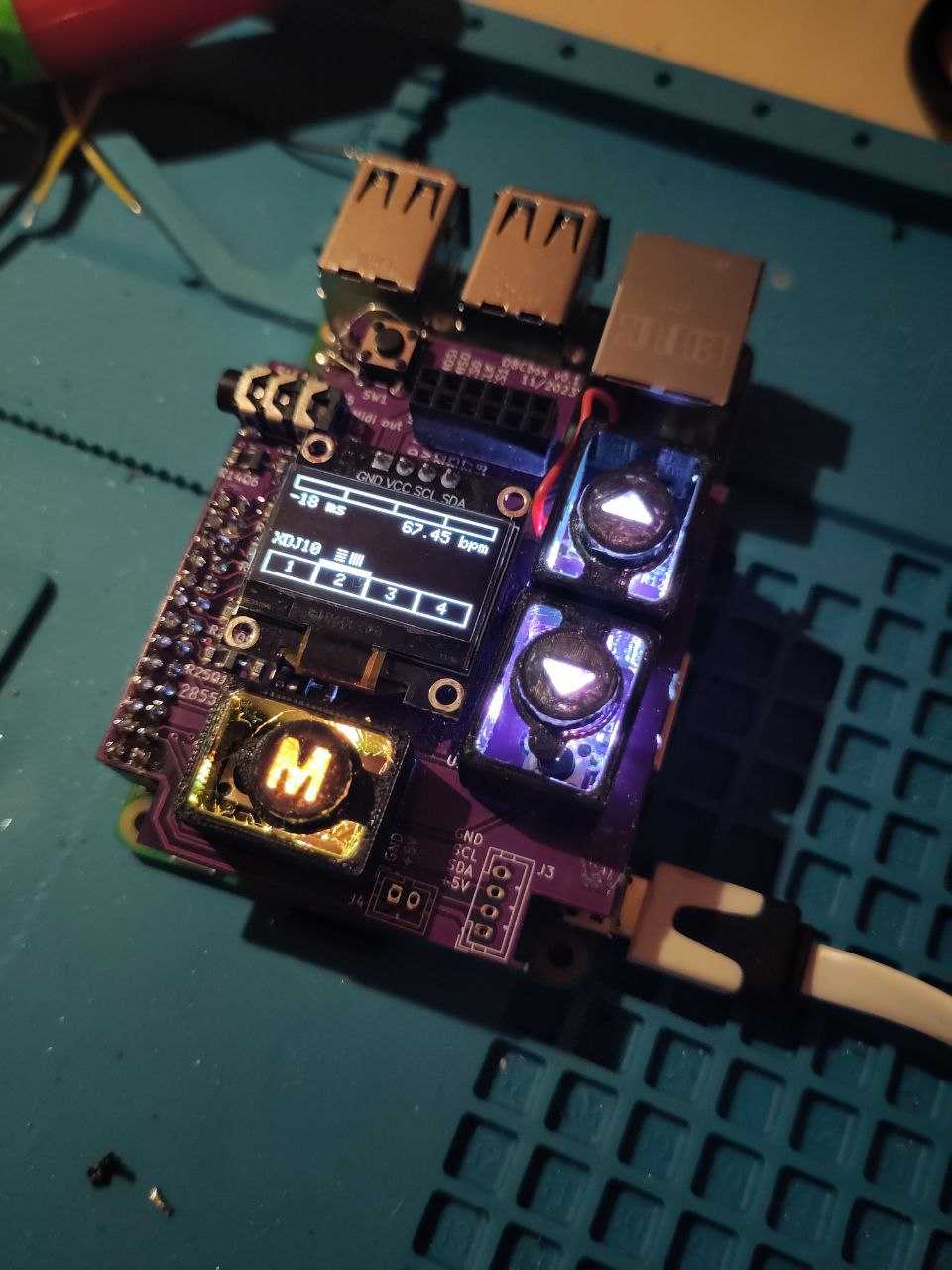

　　这款外壳结构主要面向嵌入式车载OBC配套树莓派3B+的集成使用场景，在车载数据采集、边缘计算单元的小型化部署场景中，能够为核心控制板提供可靠的物理防护，同时兼顾操作便捷性与外设扩展需求。从实际使用需求出发，外壳整体采用分体式扣合结构，无需额外复杂紧固件即可完成组装，仅在壳体正面设置两颗固定螺丝位，既保证壳体拼合后的结构强度，也方便后期拆装维护内部电路板。壳体正面预留了矩形显示屏开窗，位置正对树莓派搭配的OBC扩展板显示区域，安装后屏幕可完全露出，无需额外调整显示模块高度，开窗边缘做了0.2mm的下沉台阶，可直接粘贴亚克力透明视窗，避免屏幕直接裸露被剐蹭。显示屏下方对称设置两个圆形按键开孔，开孔尺寸匹配常用的6*6轻触按键，

　　按键帽突出壳体表面0.8mm，按压行程不受壳体壁厚影响，操作时不会出现卡滞问题，两个按键分别对应功能切换与参数确认，符合车载场景下盲操作的触感识别需求。壳体侧面做了精准的接口避让开槽，完全对应树莓派3B+板载的USB接口、以太网接口位置，开槽边缘与接口金属外壳预留0.3mm装配间隙，既不会因为公差导致接口被壳体遮挡，也不会出现间隙过大进灰的问题，所有接口开槽边缘都做了R0.5的圆角处理，避免插拔线材时割伤线材外皮。壳体顶部设计了多道平行的散热通风格栅，格栅宽度1.2mm，相邻格栅间距2mm，格栅下方对应树莓派主控芯片与OBC扩展板的发热区域，在封闭壳体内部形成自然对流散热通道，无需额外加装散热风扇即可满足长时间运行的散热需求，

　　格栅位置避开了顶部的固定螺丝孔与指示灯开孔，顶部单独预留的3mm指示灯开孔正对板载电源状态灯，可直观观察设备运行状态。壳体边角全部做了R3的圆角过渡，没有尖锐棱角，在车载安装场景下不会因为车辆颠簸晃动磕碰造成周边部件损伤，也方便在狭小的仪表台下方、设备舱内部进行安装固定。设计过程中充分考虑了FDM3D打印的工艺特性，所有壳体壁厚统一设置为2mm，既保证打印后的结构强度，也不会因为壁厚过大增加打印耗时与材料消耗，所有开孔位置都做了0.15mm的打印公差补偿，适配PLA、PETG等常用3D打印材料的收缩率，使用Prusa MK3S这类常用桌面级FDM打印机即可直接打印，无需添加支撑结构，打印完成后仅需简单去除毛边即可完成组装。

　　壳体内部设置了四个定位柱，定位柱高度与树莓派3B+的安装孔位完全匹配，定位柱顶端做了导向锥面，电路板放置时可自动对准位置，不需要反复调整孔位，定位柱中心预留M2螺丝孔，可直接使用标准M2螺丝将电路板固定在壳体内，避免车辆行驶过程中电路板晃动移位。从安装边界来看，壳体整体外形尺寸紧凑，可直接嵌入多数车载OBC设备的预留安装位，也可通过背部的双面胶或者扎带固定在设备舱内的平整平面上，不需要额外设计定制安装支架，壳体背部预留了两个2mm的挂装孔，也支持壁挂式安装场景，适配固定点位的边缘计算节点部署需求。在实际使用中，这款外壳可有效隔绝车载环境中的灰尘、飞溅水渍，避免电路板直接暴露在环境中造成短路、引脚氧化等问题，同时所有操作部件与接口都做了精准对位，不会因为外壳的存在影响原有设备的所有功能使用，兼顾了防护性与易用性。
