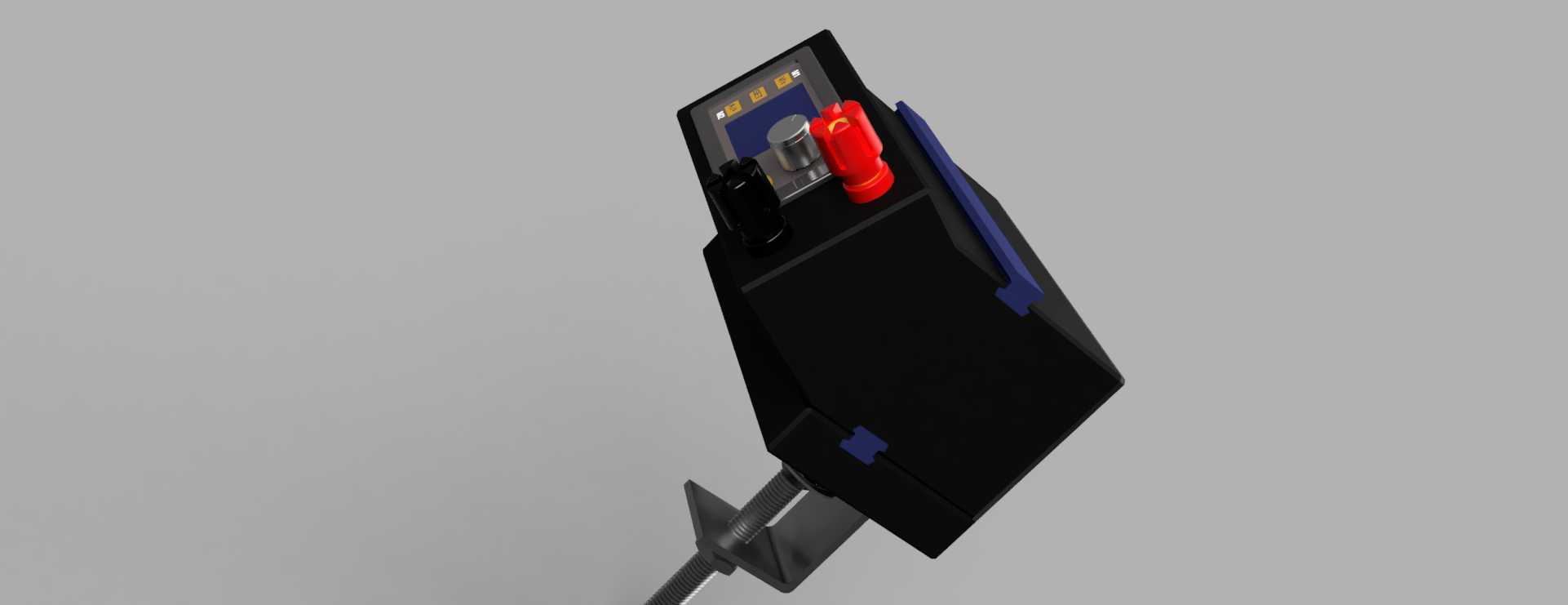

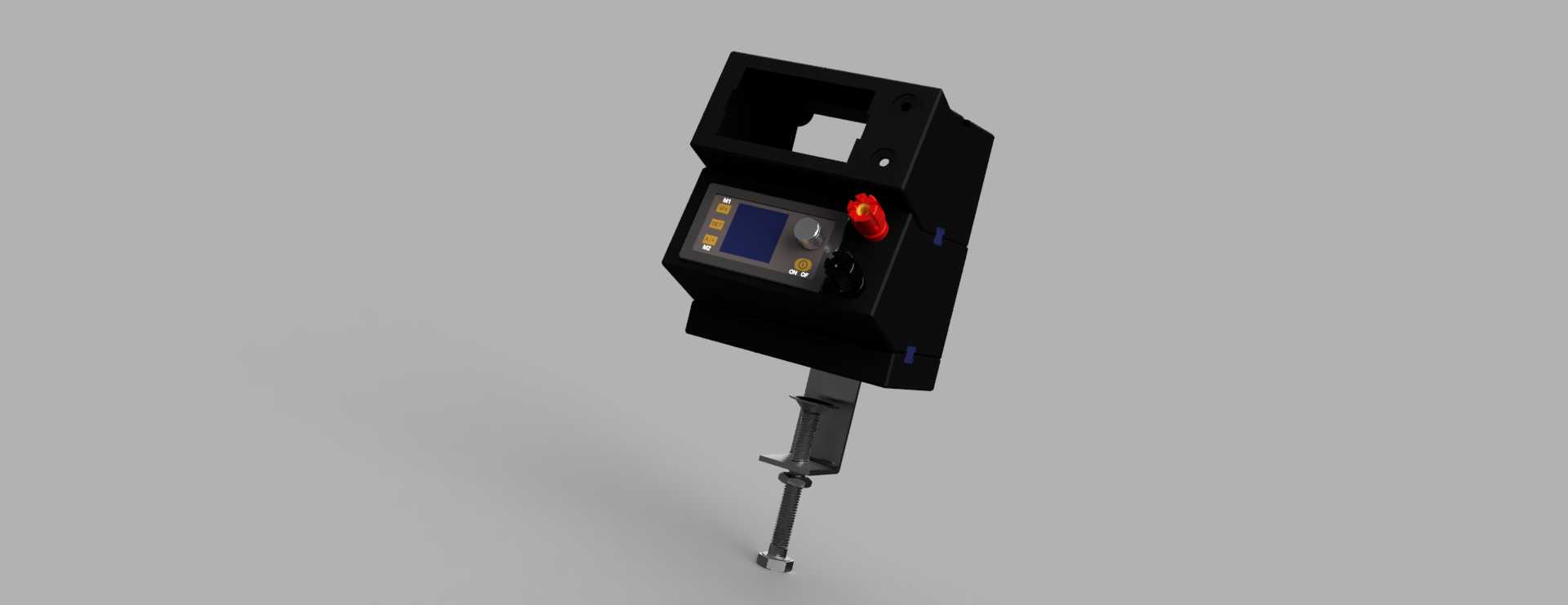

DPS3005可堆叠桌装式电源控制台结构

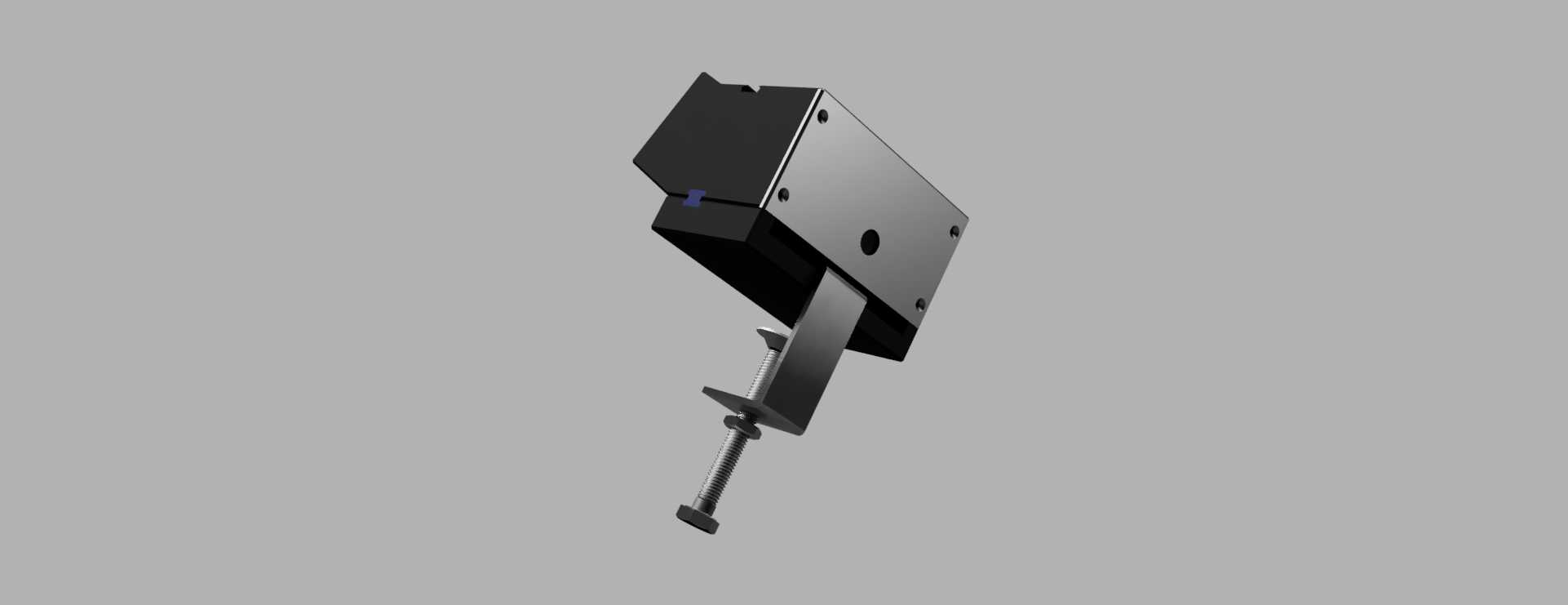

　　这款桌装式电源控制台，核心适配DPS3005系列数控电源模块的桌面集成使用需求，主要面向电子调试、小功率设备供电、实验室桌面工位的电控场景，解决常规裸装电源模块摆放杂乱、接线外露、操作易误碰的实际工位痛点。从结构设计逻辑来看，整体采用卡扣式可堆叠的壳体思路，单台控制台可独立夹持在桌面边缘使用，多台同规格设备可沿竖直方向堆叠拼接，满足多通道独立供电的工位扩展需求，无需额外占用桌面平铺空间，适配多数电子实验室、创客工位、小批量调试台的紧凑布局要求。设备的安装结构采用桌沿夹装设计，夹装机构自带可调锁紧结构，可适配15-50mm厚度的常规桌面板材，夹头位置做了防滑垫预留槽，安装后不会在桌面留下压痕，

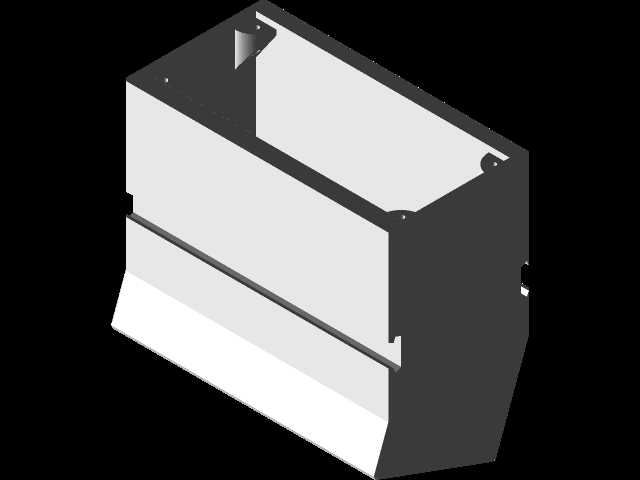

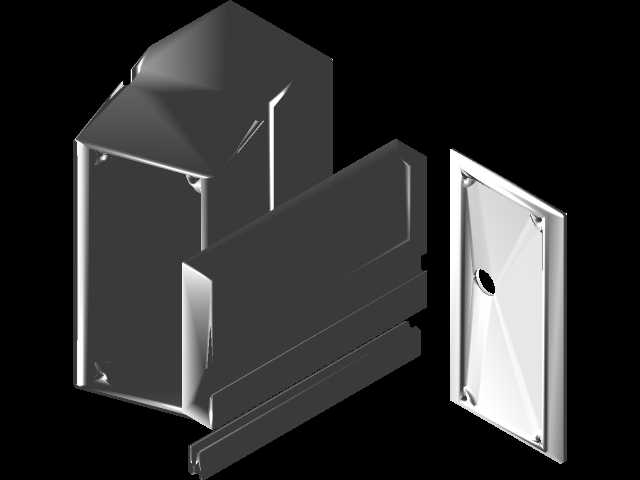

　　同时保证设备受侧向操作力时不会出现滑移偏移，夹装行程的调节范围覆盖了多数防静电工作台、实木实验桌、钢木复合工位桌的板材厚度，无需额外打孔破坏桌面结构，拆装移位无需额外工具，手动即可完成锁紧与松脱操作。壳体的功能分区做了明确的结构划分，正面预留了数控电源模块的显示屏嵌装位、调节按键安装槽、输出接线端子的避让空间，同时在侧上方预留了急停按钮的安装位，操作时手部无需大角度移动即可完成参数调节、输出通断、紧急断电的全流程操作，按键区域做了下沉式边框设计，避免手臂搭靠在桌面时误触调节按键改变输出参数。壳体的内部做了走线槽与电源模块的固定柱预留，可直接将DPS3005模块通过螺丝固定在壳体内腔，外部供电线路可从壳体后侧的走线孔引入，

　　输出线路从正面下方的出线槽引出，所有线路都隐藏在壳体内部，不会出现线路缠绕、勾挂外物的问题，内腔同时预留了USB扩展板的安装位，可同步扩展USB供电输出功能，满足手机、调试板卡等小功率USB设备的取电需求。可堆叠结构的设计采用上下定位卡扣配合的形式，上层设备的底部定位柱可直接卡入下层设备顶部的定位槽内，堆叠后相邻设备之间预留2mm的散热间隙，不会因为紧密贴合影响电源模块的自然散热，单组堆叠最多可支持4台同规格控制台拼接，满足多回路独立调压输出的使用需求，堆叠后的整体重心沿夹装机构的竖直中心线分布，不会出现重心偏移倾倒的问题。壳体的侧面预留了散热格栅的结构位，对应电源模块的发热区域，保证长时间带载工作时内部热量可顺利散出，

　　避免热量堆积导致模块过热保护。操作面板的倾斜角度做了15度的仰角设计，操作人员坐在工位上时视线可垂直对准显示屏，无需低头俯身即可清晰读取电压、电流的显示数值，降低长时间操作的视觉疲劳。夹装机构的调节螺杆采用T型螺纹设计，锁紧时的夹持力足够稳定，即使在接线插拔、按钮按压的侧向力作用下，设备也不会出现转动或移位，螺杆末端做了圆角处理，安装时不会刮伤桌面下表面。整体结构的壁厚设计兼顾了强度与轻量化要求，壳体主体壁厚2mm，卡扣、固定柱等受力位置做了局部加厚处理，保证多次拆装、堆叠拼接时不会出现结构断裂或塑性变形，所有边角位置都做了R2的圆角过渡，没有尖锐棱角，避免操作时划伤手部。
