30x30x50带沉孔直孔直角安装角件

　　在电力设备柜体、小型变压器组件装配、低压电控箱内部安装场景中，这类直角角件是非常常见的结构连接件，很多刚入行的结构工程师在做安装支架设计时，容易忽略角件的安装孔位匹配性，要么孔位深度不够导致螺丝凸起干涉相邻元件，要么直角边垂直度不足造成装配后整体框架歪斜，这款角件的设计刚好针对这些现场装配的痛点做了优化。

　　从实际使用场景来看，这类角件主要承担两个垂直安装面的连接紧固作用，比如变压器内部铁芯与外壳的辅助定位、电控箱内走线槽与柜体框架的直角固定、小型电力模组的安装支撑，都需要这类小尺寸角件来完成连接，相比大尺寸的重型角码，这款厚度5mm的角件更适合内部空间紧凑、载荷不大的安装点位，不会占用过多的设备内部净空间，给后续布线、元件排布留出足够余量。

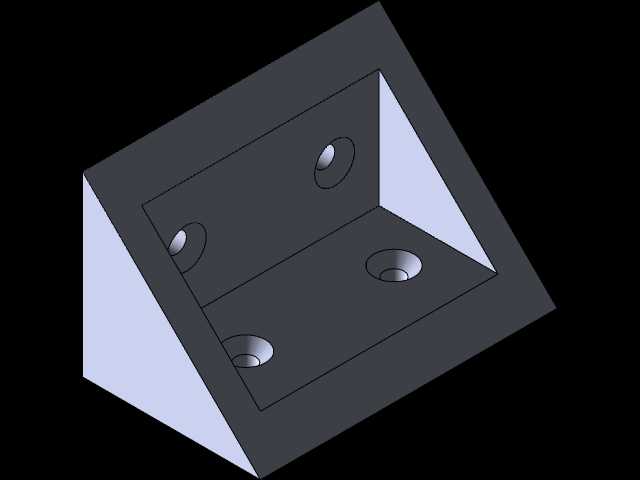

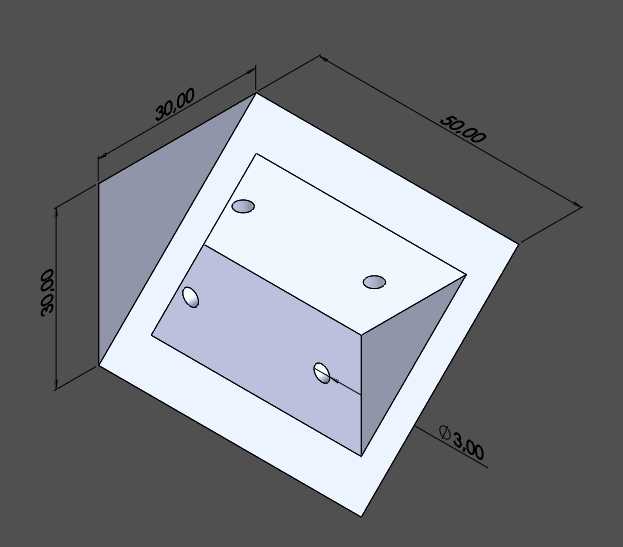

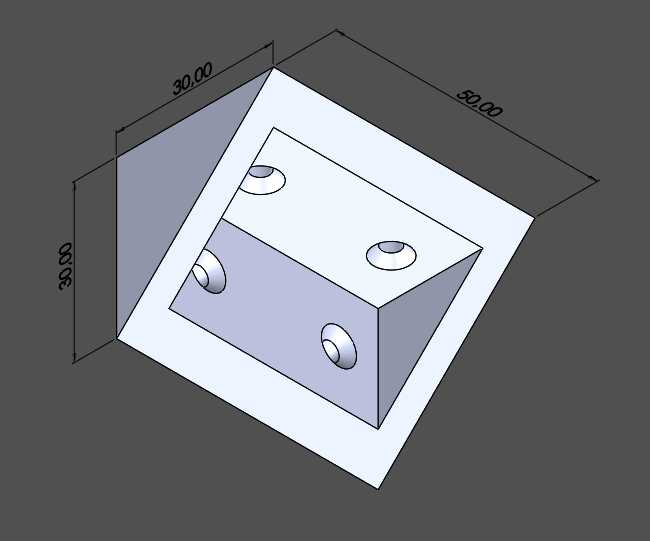

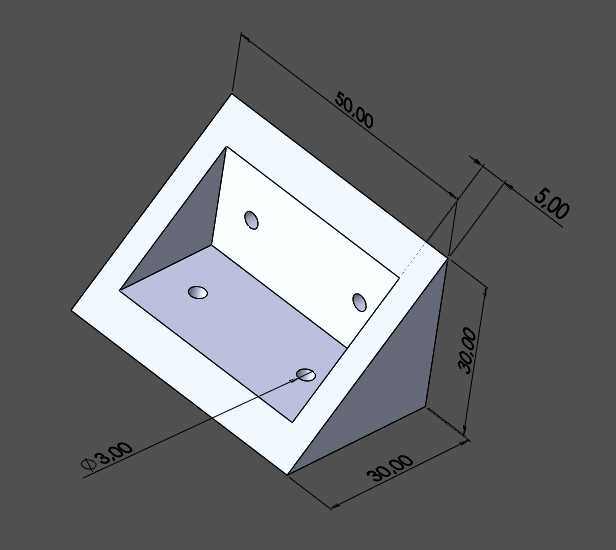

　　设计思路上，这款角件采用等厚板材折弯成型的结构，两个垂直边的尺寸分别为30mm、30mm，沿直角延伸的总长度为50mm，5mm的板材厚度兼顾了结构强度与轻量化需求，不会因为板材过薄导致紧固后出现角件变形，也不会因为厚度过大增加不必要的材料成本与安装占用空间。孔位设计上同时配置了沉头m3孔与直孔m3两种孔型，沉头孔可以让m3内六角螺丝安装后头部完全沉入角件平面，不会出现螺丝头凸起刮蹭线缆、干涉相邻安装件的问题，直孔则可以适配自攻螺丝或者需要穿过螺栓配合螺母锁紧的安装场景，两种孔型搭配可以覆盖现场不同的安装需求，不需要施工人员额外现场扩孔或者改孔，减少现场装配的工作量。

　　安装边界方面，这款角件的直角折弯处做了微小的避空处理，避免两个垂直安装面的拼接处因为板材折弯R角导致角件无法完全贴紧安装基面，装配时两个垂直面可以完全贴合对应的安装框架表面，不会出现贴合缝隙导致连接松动的问题。孔位的排布位置距离角件边缘留有足够的安全距离，不会因为孔位太靠边导致安装时板材开裂，也不会因为孔位太靠近折弯线导致螺丝安装时与折弯处产生干涉。实际选型时，只要安装点位的垂直两个安装面的可用宽度不小于30mm，沿角件长度方向的安装空间不小于50mm，就可以选用这款角件，安装时可以根据现场的固定方式选择沉头孔或者直孔穿入螺丝，锁紧后即可完成两个垂直构件的刚性连接，对于需要经常拆装的检修点位，这类角件的重复安装精度也能满足要求，不会因为多次拆装出现孔位滑牙、连接失效的问题。

　　在做电力设备内部结构设计时，这类小尺寸角件的选型往往容易被忽略，很多设计人员会随意选择通用角码，导致现场安装时出现各种干涉问题，这款针对性设计的角件，孔位与尺寸都适配小型电力组件的安装需求，在紧凑空间内的安装适配性远高于通用规格的角码，能够有效减少装配阶段的设计变更，提升整体装配效率。
