消防管路异径外螺纹连接接头结构

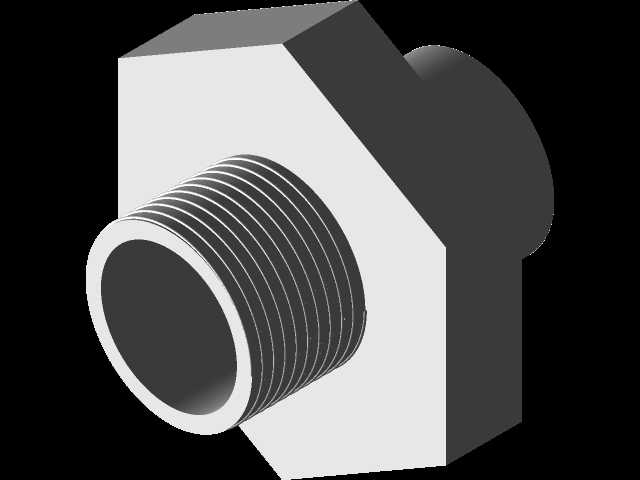

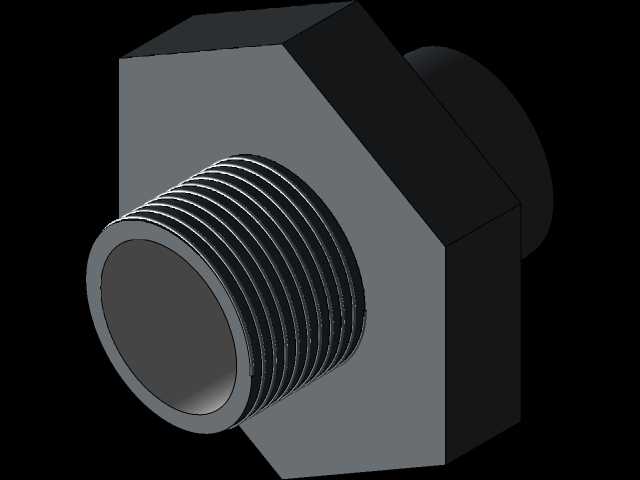

　　在民用建筑消防管网、工业厂区消防供水系统的现场布设作业中，经常会遇到不同公称通径的金属管路需要对接的场景，尤其是在消火栓支管接驳、喷淋系统分支管路引出、移动消防水带与固定管网转接的位置，常规等径接头无法适配管径差带来的连接需求，这类异径螺纹接头就是为解决该类场景的密封连接问题设计的。从结构上看，该接头采用一体式六角主体加单侧外螺纹的构型，六角段的对边尺寸完全适配常规活动扳手、管钳的夹持范围，现场安装时不需要额外定制专用工装，用常规管路安装工具就能完成拧紧作业，六角段的厚度经过校核，拧紧过程中不会出现棱角崩裂、主体变形的问题，能承受管路安装时的常规拧紧力矩。外螺纹段采用标准管螺纹牙型，牙距和牙型角完全匹配消防管路常用的内螺纹接口，

　　螺纹段的有效旋合长度经过设计，既保证旋入后有足够的啮合扣数承受管路内的水压，又不会因为旋入长度过长导致安装时顶到对侧管路的密封端面，造成密封失效。接头的内孔为等径直通孔设计，通径尺寸按照对接的较小管径做了平滑过渡，没有突兀的变径台阶，供水时不会在接头内部形成明显的紊流区，能减少管路输水过程中的压损，避免长期输水时杂质在变径台阶处淤积堵塞管路。接头主体的六角段另一侧为光面插接端，可对接对应管径的无螺纹管路或者软管，插接端的外径公差控制在h7级别，和软管内衬、硬管承插口的配合间隙能保证密封件安装后不会出现偏移，承压时不会出现渗漏。在实际管路布设中，该类接头的安装边界需要提前核算：外螺纹段旋入对应内螺纹接口后，

　　六角端面与对接面之间需要预留1-2个螺距的间隙，用来放置聚四氟乙烯密封带或者厌氧胶密封层，不能将六角端面直接顶死在对接件表面，避免长期受温度变化影响出现螺纹胀裂；接头整体的轴向长度较短，在管路排布密集的消防井、吊顶内喷淋管段中安装时，不需要额外预留过大的操作空间，只要能容纳扳手转动六角段的空间即可完成安装。从结构设计逻辑来看，该接头没有采用分体拼接的结构，而是采用整料加工成型，避免了拼接焊缝带来的腐蚀隐患，消防管路长期充水的工况下，一体式结构的抗锈蚀能力、抗水压波动能力都优于焊接拼接的异径接头，能承受消防系统试水时的瞬时水压冲击，不会在焊缝位置出现开裂漏水。接头的内孔边缘做了0.5mm的倒角处理，一方面是安装时能引导管路顺利插入，

　　不会割伤软管的内衬层，另一方面输水时水流经过倒角位置不会产生尖锐的水流噪音，能降低管网充水时的异响。在现场维修替换场景中，该类接头的通用化程度较高，只要对应两端的管径参数匹配，不需要对原有管路做切割、套丝改动，直接替换损坏的旧接头即可，能大幅缩短消防管网故障维修的时间，减少因为管网停水带来的消防安全隐患。需要注意的是，该接头的螺纹段在安装时不能使用过大的力矩拧紧，超过材料屈服强度后会出现螺纹滑牙、六角段开裂的问题，常规安装时用管钳拧到密封带被均匀压实、没有水滴渗出即可，不需要额外加力紧固。接头的外表面没有做额外的涂层处理，金属本体直接接触消防用水也不会出现锈蚀剥落的问题，不会因为锈蚀杂质堵塞喷淋头的小孔，适合在长期充水的湿式消防系统中使用。
