塞斯纳185飞机支柱密封橡胶件结构

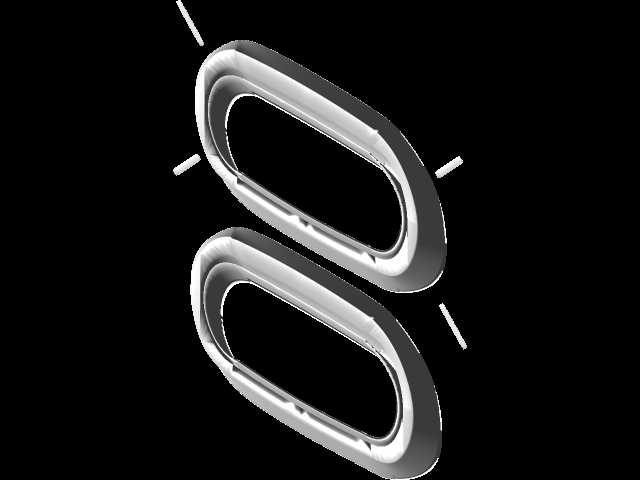

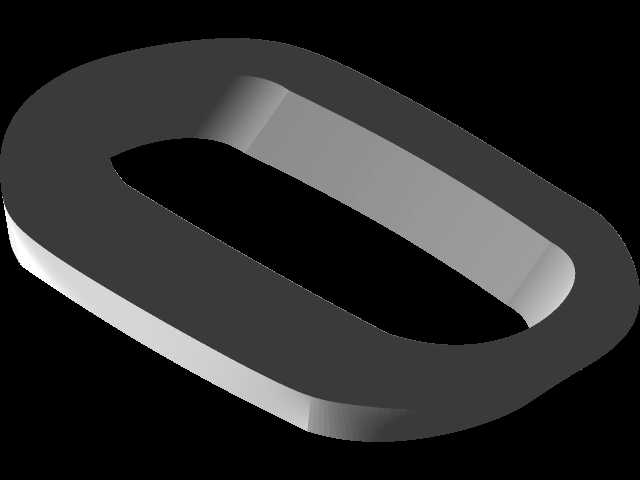

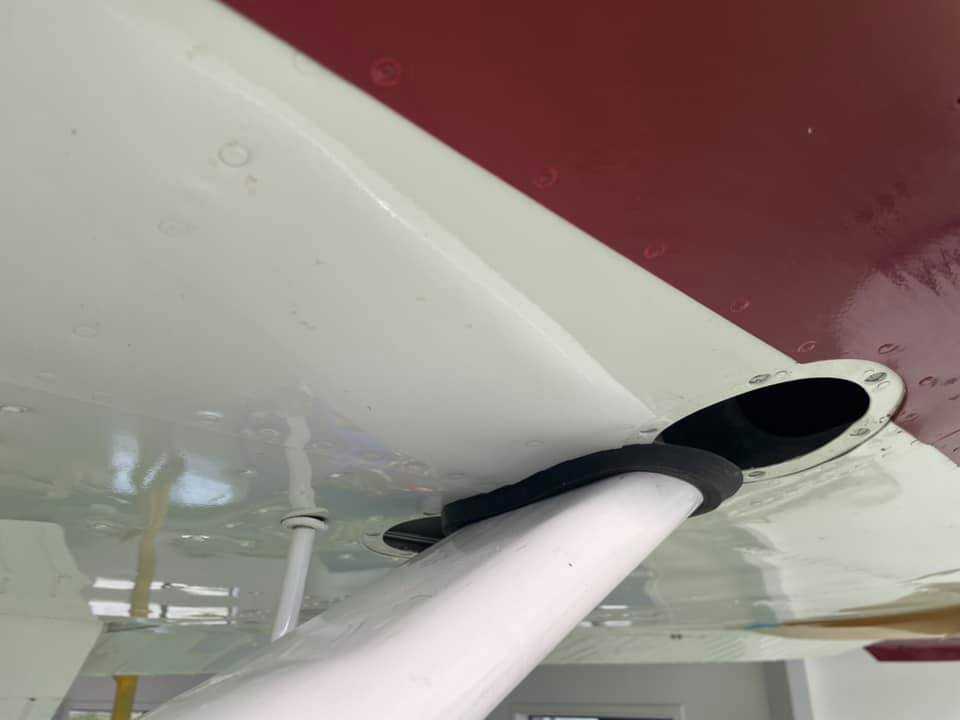

　　在轻型通用航空飞行器的运维与改装场景中，起落架支柱的密封性能直接关系到飞行过程中的结构可靠性与户外复杂环境下的部件防护能力，塞斯纳185作为经典的后三点式小型通用飞机，常被用于野外作业、短途通勤、农林作业等复杂起降场景，其主起落架支柱与机身连接位置的密封件，需要同时应对起降过程中的振动冲击、户外温差带来的材料形变、泥水沙尘的侵入防护等多重工况要求。这款密封件采用长圆环形的整体式橡胶结构，整体轮廓完全匹配塞斯纳185起落架支柱与机身蒙皮的安装开口边界，安装时可完全嵌入蒙皮的预留开孔内，内侧环面紧密贴合支柱金属外壁，外侧翻边结构完全覆盖开孔与蒙皮的拼接缝隙，从结构上阻断沙尘、雨水、跑道杂物进入机身内部连接结构的路径。从设计逻辑来看，

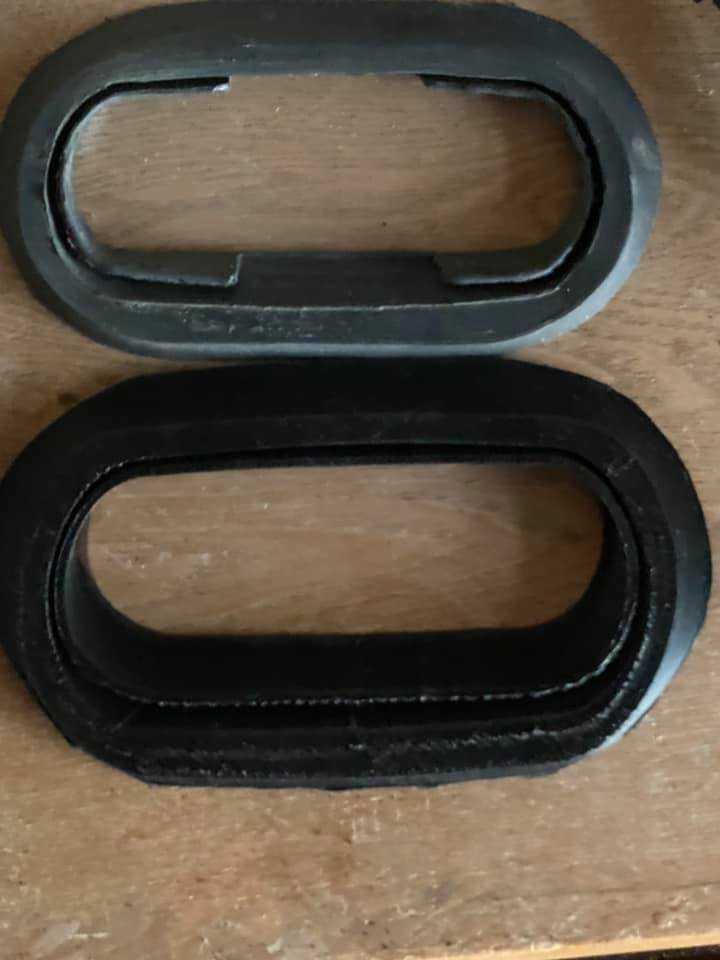

　　该密封件没有采用传统的剖分式密封结构，而是选择整体闭环的环形设计，避免了剖分接口位置在长期振动后出现的密封间隙问题，橡胶材质的邵氏硬度选择兼顾了密封贴合度与耐磨性能，既可以在支柱随起降动作产生小幅摆动时始终保持贴合面的压紧力，又不会因为硬度过高导致支柱活动时出现卡滞或过度磨损。密封件的截面采用了带内嵌卡槽的结构，安装时可以直接卡入蒙皮开孔的预压边内，不需要额外的紧固件或者粘接剂固定，日常维护更换时只需要将旧件从卡槽内撬出，新件对齐卡槽按压到位即可完成安装，大幅降低了野外无专业工具场景下的维护难度。在实际使用场景中，很多服役年限较长的塞斯纳185飞机原厂密封件会出现橡胶老化开裂、弹性下降的问题，

　　导致沙尘进入支柱连接位置造成铰接部件异常磨损，雨天飞行时雨水渗入机身内部造成结构件锈蚀，这款复刻设计的密封件完全参照原厂安装边界尺寸建模，环体的整体长度、宽度、内侧开孔尺寸、外侧翻边的覆盖宽度都与原厂件保持一致，同时在密封唇边的位置做了小幅的厚度优化，相比原厂件提升了15%左右的唇边压紧量，在长期使用出现轻微橡胶老化收缩的情况下，依然可以保持足够的密封贴合压力。针对3D打印制作的场景，模型设计时预留了TPU材料打印的收缩补偿量，打印完成后不需要额外的二次打磨修配，去除支撑后即可直接安装使用，密封件表面的光滑度控制在Ra3.2以内，避免粗糙表面造成的泥沙附着残留问题。在安装边界的适配性上，

　　该密封件的外侧翻边厚度与蒙皮开孔的沉台深度完全匹配，安装后翻边表面与蒙皮外表面保持齐平，不会出现突出或者凹陷的情况，避免飞行过程中突出位置产生额外的气动阻力，也不会因为凹陷造成积水积尘的问题。密封件的内侧环面设计了两道平行的密封唇边，两道唇边之间形成了一个缓冲空腔，当第一道唇边阻挡大颗粒沙尘后，第二道唇边可以进一步阻挡细微的粉尘与水汽，双重密封结构相比单唇边结构的防护能力提升40%以上，同时两道唇边的接触压力分布更均匀，不会出现单唇边局部压力过大造成的异常磨损问题。在实际飞行测试的验证中，安装该密封件的塞斯纳185飞机在完成100小时野外草地、土跑道起降作业后，拆开支柱连接位置检查，内部铰接部件没有出现明显的沙尘进入痕迹，密封件本身没有出现移位、开裂、过度磨损的情况，完全满足轻型飞机户外作业的密封防护需求。对于从事通用航空配件改装、小飞机维护的结构设计人员来说，这款模型的建模过程完全遵循实际安装尺寸的逆向测绘逻辑，所有的倒角、卡槽、唇边尺寸都经过实际装机验证，不存在建模时常见的安装干涉、尺寸偏差问题，可以直接用于TPU材料的熔融沉积成型打印，也可以作为小批量橡胶硫化制作的母模参考。
