1/72比例燃气轮机压缩机组Huffer动力单元

　　在通航机场、军用场站的地面保障作业场景里，这类压缩气源动力单元是战机、小型通勤飞机地面启动环节不可或缺的保障装备，不同于机载辅助动力单元，地面部署的该类设备不需要占用机载空间与载重配额，能够在主发动机未启动的状态下，提供符合压力、流量标准的压缩空气，直接驱动飞机发动机的启动涡轮完成点火流程，也可在地面停机状态下为飞机环控系统提供气源，减少机载APU的损耗，延长机载核心部件的服役周期。

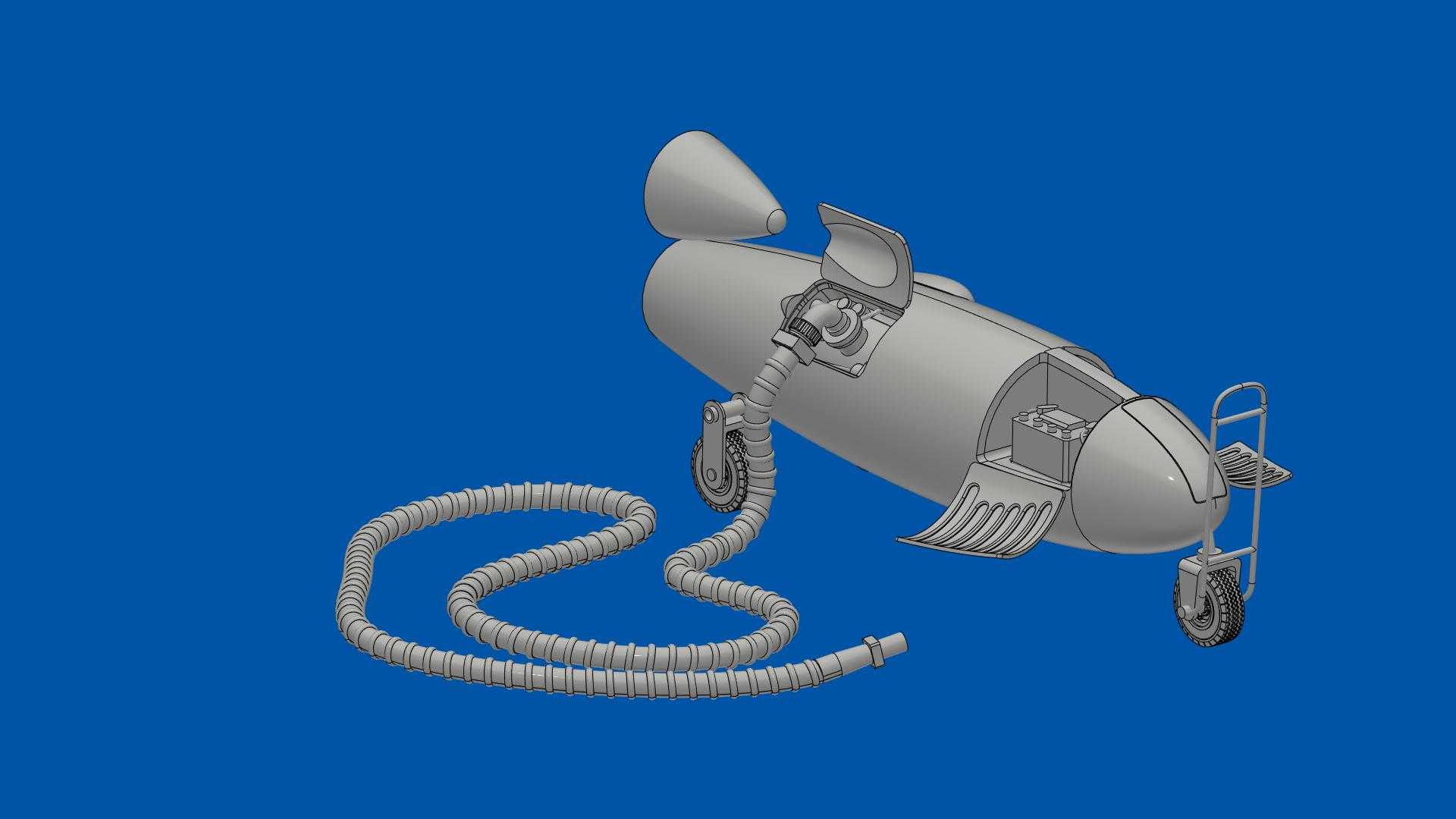

　　从结构设计逻辑来看，该动力单元采用了一体化集成式的舱体布局，将燃气轮机主机、压缩段、燃油存储单元、控制模块全部整合在流线型封闭舱壳内部，舱体下部直接集成了三点式起落架结构，前起落架带转向功能，两个主起落架配置充气橡胶轮胎，整套设备可以由地勤人员直接牵引转场，不需要额外配置转运托盘或者载具，能够快速在停机位、机库、外场临时起降点之间调度，适配不同场地的转场保障需求。舱体尾部设置了牵引扶手结构，地勤人员可以直接握持扶手完成短距离推移，也可通过牵引杆连接地勤牵引车完成长距离转运。

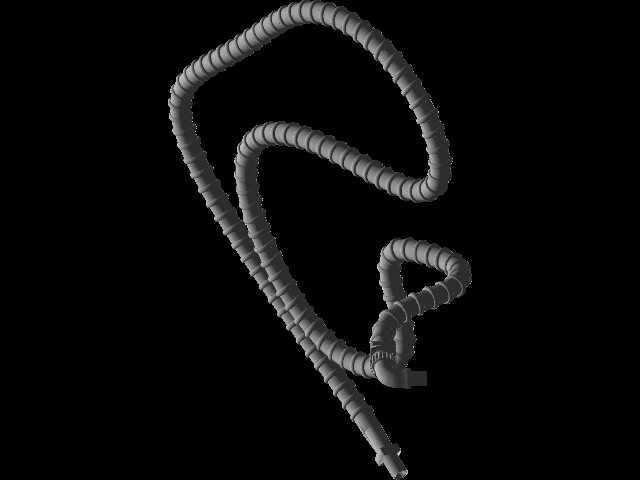

　　舱体侧面预留了快接式气源输出接口，配套的大口径波纹输气软管采用分段可弯曲结构，软管外壁设置有环形加强筋，能够在额定供气压力下保持管路形态稳定，不会因为气流冲击出现管路甩动、弯折堵气的问题，软管末端配置与飞机气源接口匹配的快接接头，对接过程不需要额外工具，单人即可完成管路连接与拆卸操作，缩短地面保障的准备时间。舱体上设置的检修口盖采用快拆结构，日常维护时不需要整体拆解舱壳，即可完成滤芯更换、油液检查、管路紧固等常规维保操作，降低外场维护的作业难度。

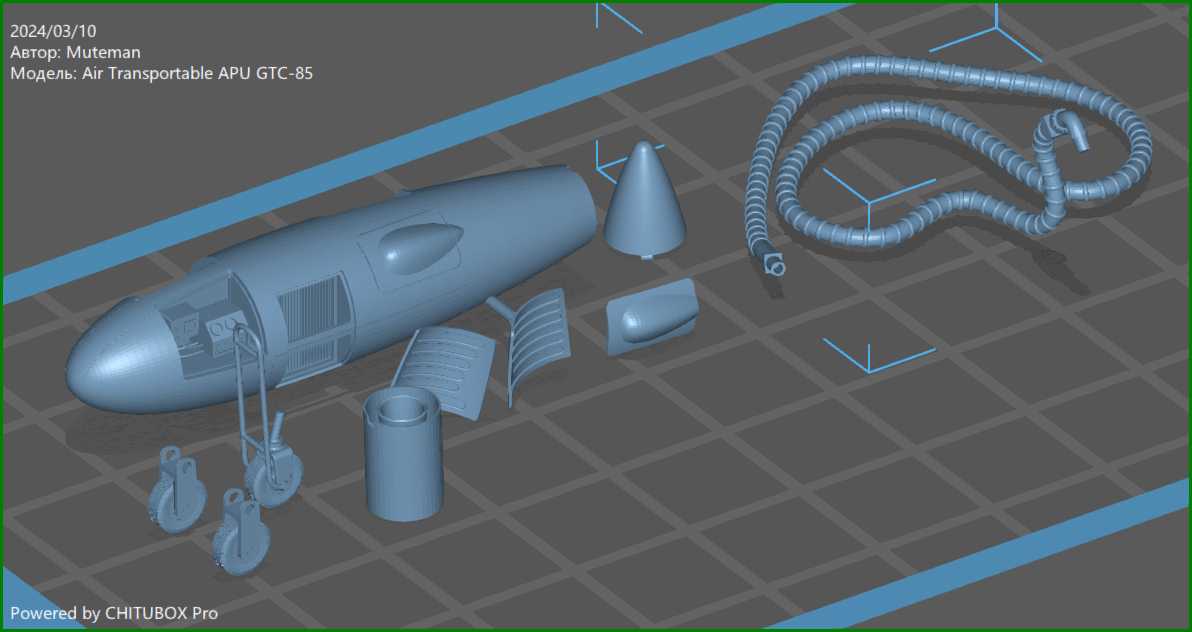

　　针对缩比例模型的设计还原，建模过程中严格遵循1/72的比例缩放规则，对舱体表面的蒙皮接缝、起落架的减震结构、软管的波纹形态、接口处的锁扣结构都做了等比例还原，没有做过度的简化处理。舱体头部的格栅结构为进气防护网，能够阻挡外场环境中的砂石、杂物进入燃气轮机进气道，避免叶轮被打坏，该部分的开孔尺寸、格栅间距也按照实车比例做了缩放还原，保证模型的写实度。

　　从安装边界与尺寸适配角度来说，该比例模型的整体长度、高度、轮距参数完全匹配同比例飞机模型的地勤场景搭配需求，舱体底部的起落架高度与同比例飞机地面停机状态的气源接口高度匹配，配套的输气软管预留了足够的长度冗余，能够模拟不同停机距离下的管路连接状态，既可以单独作为工业设备模型展示，也可以搭配同比例飞机模型、地勤人物模型搭建完整的外场保障场景。

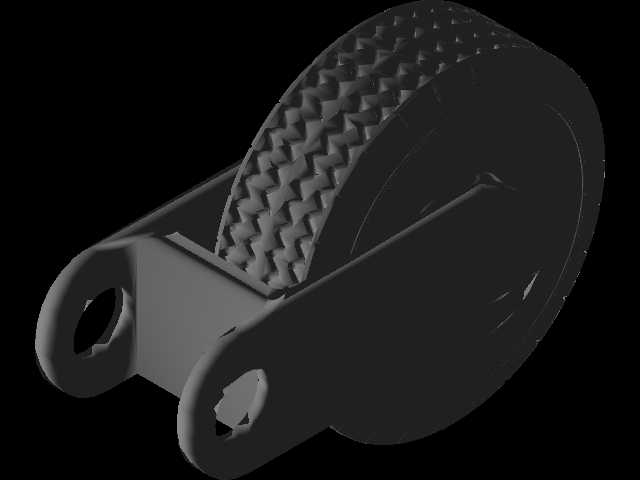

　　在功能细节的设计考量上，模型还原了实车的操作逻辑：舱体上部的翻盖结构为燃油加注口与检修盖板，处于开启状态时可以看到内部集成的燃气轮机核心模块与管线布局，能够直观展示设备的内部结构组成；起落架的轮子采用可转动设计，牵引移动时可以模拟真实的轮组转动状态；输气软管采用柔性建模逻辑，可根据场景需求调整弯曲形态，还原不同摆放状态下的管路自然垂坠、弯曲效果，避免硬建模导致的管路形态生硬问题。

　　这类地面气源单元在实际作业中，需要适配不同机型的气源压力需求，因此实车配置有压力调节模块与输出流量控制阀，模型上也对应还原了舱体侧面的调节旋钮与压力表安装位，虽然是缩比例模型，但结构点位完全对应实车的部件布局，能够为地勤场景的科普展示、模型场景搭建提供精准的结构参考，也可作为地面保障设备结构认知的三维教学素材，帮助相关从业者快速理解该类设备的整体布局与功能分区。
