环形摄像头窗框挂载固定转接支架

　　日常民用安防部署场景中，环形入户摄像头的常规安装多依赖墙面打孔、胶粘固定两种方式，前者会破坏窗框周边墙面或型材饰面，后期拆除遗留的钉孔难以修补，后者在温湿度波动较大的窗边环境，粘胶老化脱粘的风险极高，很容易出现摄像头移位甚至坠落的问题，尤其对于租房群体、精装房住户而言，非破坏式安装的需求一直存在。这款转接支架正是针对这类场景开发的挂载结构，核心作用是在不破坏窗体结构、无需额外打孔打胶的前提下，将环形摄像头稳定固定在窗框底部型材上，彻底解决常规安装方式的痛点。

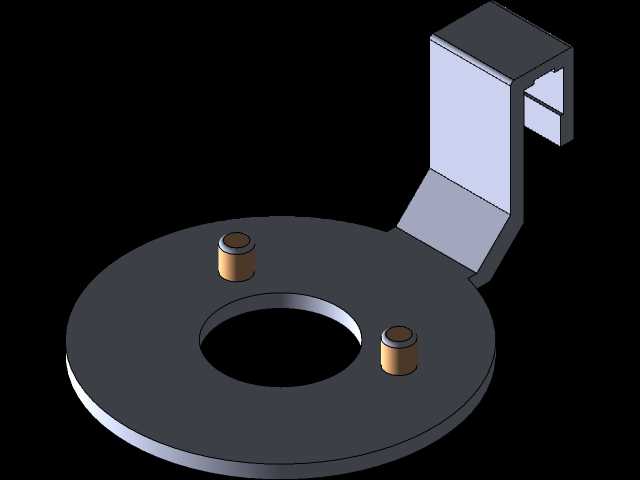

　　从结构功能来看，整个支架分为两个核心功能段，一端是与环形摄像头匹配的圆形承载底座，另一端是卡接在窗框型材上的勾挂式卡接结构，中间通过弯折的连接臂实现两个功能段的空间位置衔接。圆形承载底座上设置了两个定位凸柱，位置与环形摄像头底部的安装定位孔完全对应，安装时摄像头可以顺着凸柱滑入到位，依靠凸柱的限位作用限制摄像头的水平转动与径向窜动，不需要额外设置锁止螺丝就能实现摄像头的预固定，安装过程不需要额外工具，徒手就能完成对位操作。卡接端采用了勾槽式结构，槽体内腔尺寸匹配常规家装常用的窗框型材壁厚，安装时只需要将卡勾对准窗框底部的型材边缘推入，就能依靠卡槽与型材的过盈配合实现支架整体的固定，卡槽的内侧边缘做了微小的倒角处理，推入过程不会刮花窗框表面的喷塑或氧化层，同时倒角形成的楔面结构能让卡接到位后卡槽与型材表面贴合更紧密，避免支架出现前后方向的旷量。

　　设计过程中首先要明确安装边界的约束条件，首先是摄像头端的安装尺寸，环形摄像头的底部安装面为圆形结构，中心预留了走线通孔，因此承载底座的中心必须对应开设同直径的过孔，既可以给摄像头的供电线材留出穿行走线的空间，也能避让摄像头底部的凸起结构，保证摄像头安装面与底座表面完全贴合，不会出现局部顶起导致的安装不稳。两个定位凸柱的中心距、凸柱直径与伸出高度都严格匹配摄像头底部的安装孔尺寸，凸柱顶端做了圆角导向，方便摄像头滑入对位，凸柱的高度控制在刚好能完全插入摄像头安装孔的范围，不会因为凸柱过长导致摄像头无法贴合底座，也不会因为过短失去限位作用。连接臂的弯折角度经过反复校核，要保证卡接端挂在窗框底部时，承载底座的平面处于水平状态，让摄像头的拍摄视角保持水平，不会出现仰俯角度偏差，同时连接臂的长度要控制在合理范围，既要避让窗框底部的密封胶条、排水槽等结构，避免卡接时压到胶条影响窗体密封性能，也不能过长导致支架整体受力力臂过大，长期挂载出现结构变形。卡接端的卡槽深度需要适配主流窗框型材的翻边宽度，保证卡槽勾住型材后有足够的接触面积，不会因为外力触碰出现脱钩，卡槽的开口宽度略小于型材壁厚，依靠支架本身的材料弹性实现卡紧，不需要额外设置紧固螺丝，安装和拆卸都不会在型材表面留下压痕。

　　实际使用中，这种卡接式支架的适配性很强，只要窗框型材的翻边厚度、宽度在卡槽的适配范围内都可以稳定安装，不需要根据每户的窗框尺寸单独定制结构。支架整体采用一体化弯折成型的结构，没有额外的拼接零件，不存在装配松动的风险，结构强度完全能承载环形摄像头的整机重量，即使日常开关窗产生的振动、窗边的风力扰动都不会导致支架移位或摄像头角度偏移。走线可以顺着连接臂的侧面排布到窗框边的走线槽内，不会出现线材悬空凌乱的问题，整体安装完成后支架大部分结构隐藏在摄像头后方与窗框底部，不会额外突出影响窗体的正常开合，也不会破坏窗边的整体美观度。对于需要调整安装位置的场景，只需要稍用力向上抬起支架就能将卡槽从型材上脱出，更换安装位置不会留下任何安装痕迹，完全满足临时安装、免破坏部署的使用需求。
