工匠用棘轮扳手收纳托盘结构设计

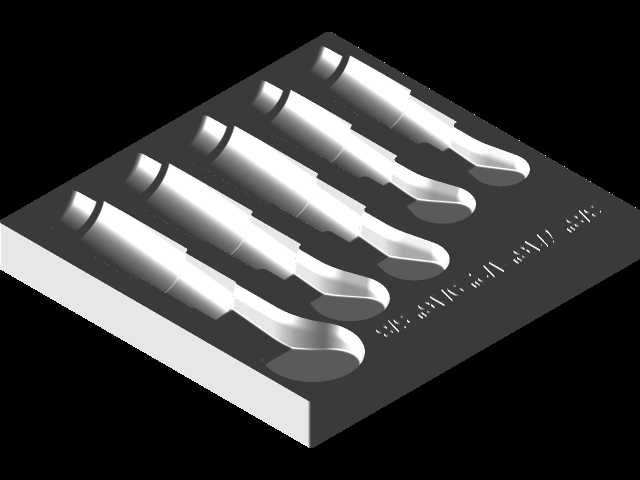

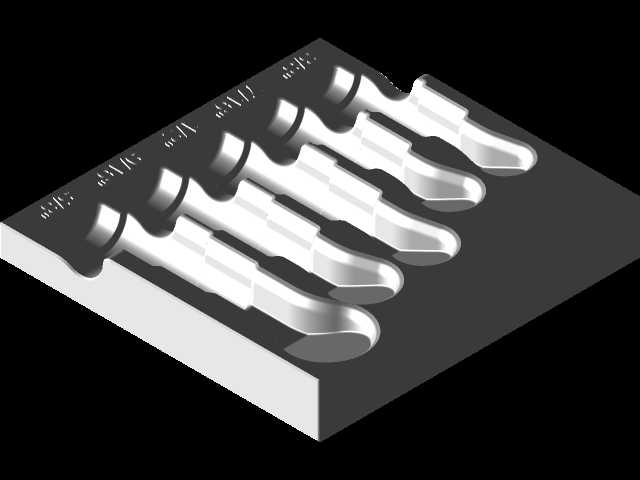

　　在日常机加工、设备维保、手工装配的作业场景中，手动工具的规整收纳一直是影响作业效率的细节痛点，尤其是棘轮扳手这类带活动棘爪结构的长柄工具，随意堆放在工具箱内不仅会互相磕碰损伤棘轮头的啮合齿面，取用的时候也需要翻找，耽误作业节拍，这款棘轮扳手托盘正是针对这类场景开发的工位收纳结构。从实际使用的边界条件来看，托盘整体采用一体化基座设计，基座底面为平整平面，可直接放置在工作台面、工具柜抽屉内，不需要额外的固定结构，依靠自身重量即可保持放置稳定，针对不同规格的棘轮扳手，托盘上设置了五组独立的仿形卡槽，每一组卡槽的轮廓都完全贴合棘轮扳手的柄身与头部过渡区域的曲面，扳手放入后不会出现横向窜动，哪怕是抽屉抽拉产生的晃动，也不会让扳手从卡槽内脱出。

　　设计过程中优先考虑了3D打印的成型工艺特性，所有卡槽的拔模角度控制在1.5度，既保证打印完成后支撑结构容易拆除，也不会因为角度过大导致扳手放置后出现松动，基座的边缘做了R3的圆角过渡，避免取放工具的时候尖锐边角刮伤手部或者刮花工具表面。卡槽的深度设置为扳手柄身直径的1/2，既保证足够的包裹限位力，也能让扳手的上半部分露出足够的高度，方便作业人员单手取放，不需要抠挖卡槽就能顺利拿起工具。针对不同使用习惯，托盘设计了两种不同的卡槽排布版本，一种是等间距平行排布，适合放置在宽度较大的工作台面上，拿取时每把扳手的操作空间互不干扰；另一种是错位排布版本，适合深度较浅的工具抽屉，在有限的纵深内容纳相同数量的扳手，不会出现扳手头部互相干涉的情况。

　　托盘表面没有多余的装饰结构，所有的加强筋都设置在基座的底面，既保证整体结构的刚性，在长时间使用后不会因为扳手的反复取放出现卡槽变形，也不会让表面的凸起结构积攒金属碎屑、油污，日常清理的时候只需要用抹布擦拭表面即可，维护难度极低。从安装适配的角度来说，托盘的整体外形尺寸控制在常规工具柜抽屉的兼容范围内，不需要对现有工位的储物结构做任何改造，直接放入即可使用，卡槽的尺寸覆盖了常用的1/4、3/8、1/2英寸驱动方头的棘轮扳手规格，日常维保作业常用的棘轮扳手都可以找到对应的放置位。在实际的工位测试中，使用这款托盘收纳棘轮扳手后，单把工具的取用时间从原来的平均8秒缩短到2秒以内，同时因为工具之间没有互相磕碰，棘轮头的使用寿命也有明显提升，

　　不会因为棘爪部位被磕碰变形出现打滑、空转的情况。托盘的基座厚度设置为8mm，在保证结构强度的前提下尽可能控制整体重量，哪怕是整体采用PLA或者PETG材料3D打印，成品重量也不会超过300g，挪动位置的时候非常轻便，针对车间内油污较重的场景，打印时可以选择耐油的工程材料，不需要额外做表面涂层处理，材料本身的耐油污特性就可以满足长期使用的需求。卡槽的入口位置做了0.5mm的倒角引导，扳手放入的时候不需要精准对准卡槽，顺着倒角就可以顺利滑入到位，降低了归位工具的操作难度，哪怕是作业间隙快速归置工具，也能顺利放到位，不会出现工具滑出托盘掉落的情况。
