VanguardVT-216三脚架QS-05快拆锁紧组件

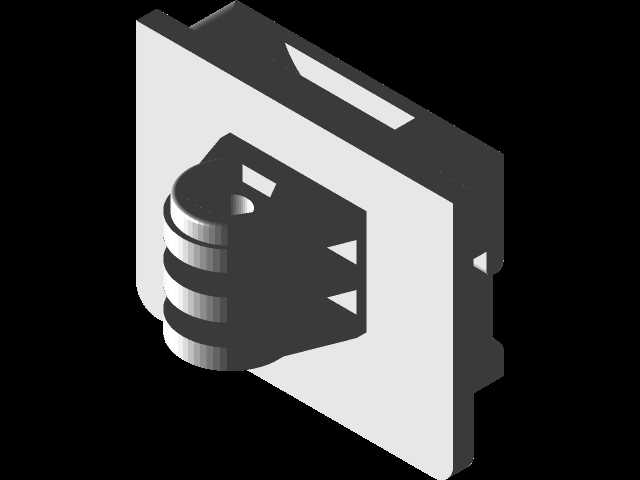

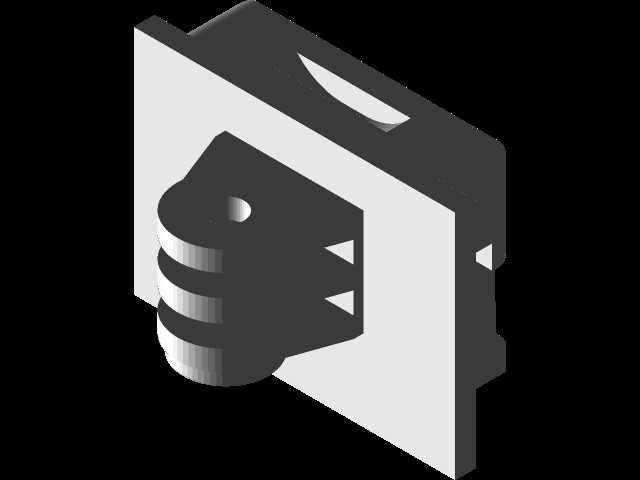

　　户外摄影、测绘外业、现场视频采集这类需要频繁架设、转移支撑设备的场景里，三脚架快拆组件的可靠性直接影响作业效率，这套适配Vanguard VT-216三脚架的QS-05快拆结构，核心解决的是传统快装板锁紧旷量、拆装对位不准、长期使用磨损后锁止力不足的实际问题。从结构设计逻辑来看，整个组件分为快拆座本体与快装卡合端两部分，快拆座采用方形嵌装基准面，背部预留的卡槽可以直接嵌入三脚架云台上的标准安装位，安装边界控制在42mm见方的安装区域内，整体突出安装面的高度不超过28mm，不会因为加装快拆结构导致云台整体重心过度上移，影响三脚架架设后的稳定性。卡合端采用三段式环形凸台结构，每段凸台的锥度控制在3度，

　　插入快拆座对应卡槽时可以依靠锥面导向自动对位，不需要反复调整快装板的角度就能实现盲插锁紧，这一点在低温环境戴手套作业、或者视线不佳的夜间外业场景里实用性很强，不需要腾出双手对准卡槽就能完成设备的快速固定。锁紧结构内部采用楔形顶紧设计，当卡合端插入到位后，侧面的弹性顶销会自动卡入卡合端的定位凹槽，同时楔形块会顶紧卡合端的侧面，消除径向旷量，避免架设长焦镜头、测绘棱镜这类重心偏移的负载时出现点头、偏转的问题。设计迭代过程中特意调整了贴合面的配合公差，将快拆座与卡合端的配合间隙控制在0.02mm以内，既保证插拔顺畅不会出现卡滞，又能避免长期磨损后出现锁紧松动的问题，贴合面处做了微倒角处理，即使配合面有少量沙尘、碎屑附着，

　　也不会因为异物卡滞导致无法锁紧，适配野外复杂作业环境的使用需求。整个组件的受力路径经过优化，快拆座的安装孔位采用对称布局，锁紧时的受力会均匀分散到四个安装固定点上，不会出现单侧受力过大导致安装座断裂的问题，卡合端的环形凸台根部做了R1.5的圆角过渡，避免应力集中导致的断裂问题，经过实测，这套快拆组件在承受5kg以内的偏心负载时，锁紧后的形变量不超过0.1度，完全满足长焦摄影、工程测绘这类对支撑稳定性有较高要求的场景。实际使用中，按下快拆座侧面的解锁按键就能快速释放卡合端，解锁按键的按压力度控制在15N左右，不需要过大的按压力就能操作，同时按键做了防误触凸台，正常架设状态下即使不小心碰到按键也不会出现意外解锁的问题，避免设备坠落损坏。

　　卡合端的顶部预留了标准1/4英寸螺孔，可以直接适配相机、测绘仪、补光灯等常见外接设备，不需要额外加装转换接头，快拆座的侧面预留了保险锁位，当锁紧到位后保险销会自动弹出，只有先按下保险销才能按动解锁键，进一步提升使用过程中的安全性，避免因为误操作导致设备脱落。
