老式手机中继触发塑料支架结构

　　做消费电子结构设计快十二年，经手的手机内置结构件没有一百也有八十，前阵子翻早年的功能机结构存档，翻到这个中继触发支架的数模，还是当年跟项目组磨了三版才定的结构，现在拿出来看依然有不少可圈可点的细节。很多刚入行的结构工程师总觉得内置小支架是没技术含量的杂件，真落到量产环节才知道，这种藏在机身内部、要联动多个机构的小零件，公差卡得比外观件还严，差0.1mm要么触发卡顿要么误触，当年为了这个件的触发行程，我们在试模阶段调了七次模流，才把翘曲量控制在允许范围内。

　　这个零件的核心应用场景，是直板功能机向滑盖、翻盖机型过渡阶段的内置中继触发结构，当年的功能机没有现在的触控交互，滑盖推开、翻盖翻开的动作识别，全靠这类机械触发件配合微动开关完成信号传递——用户推开滑盖接电话、合盖挂断的操作逻辑，本质上就是这个支架把滑盖/翻盖的直线/旋转位移，转化为微动开关的触发行程，完成电路通断的信号传递，相当于机械动作和电路信号之间的中转桥梁。别小看这个中转作用，早年不少机型出现滑盖接听失灵、合盖不锁屏的故障，八成都是这个支架的磨损量超差，或者安装位偏移导致触发行程不够，我们当年做可靠性测试的时候，这个零件要过十万次往复滑动测试，磨损量不能超过0.05mm，不然就会出现触发滞后的问题。

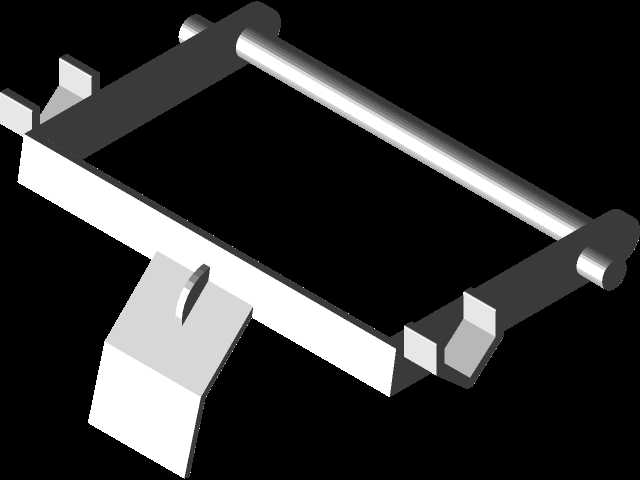

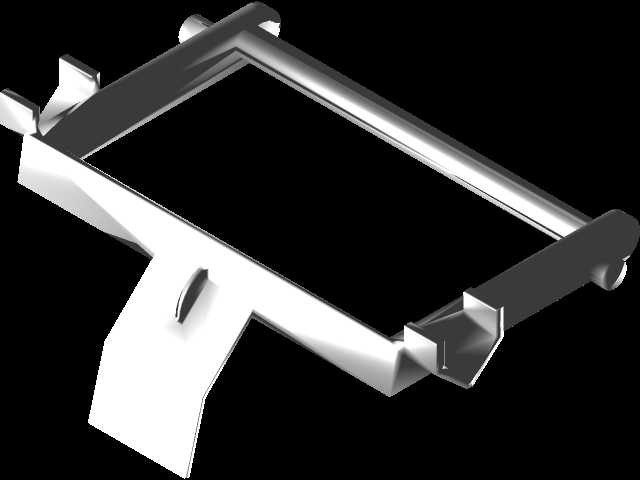

　　从功能特性上看，这个支架采用一体式注塑成型结构，主体是矩形框型承载主体，侧边延伸出带斜度的触发拨臂，框体两端设置了同轴的圆柱转轴位，框体边缘预留了三个带导向斜角的卡扣位。实际装配的时候，转轴位直接卡入机身中框的对应轴座，不需要额外螺丝固定，靠塑料本身的弹性变形卡入到位，装配效率比螺丝固定高四倍以上，也避免了螺丝松动导致的机构晃动。侧边的触发拨臂做了15度的斜角设计，刚好对应滑盖模组底部的推块运动轨迹，滑盖推开过程中，推块沿着拨臂斜面向下施压，带动整个支架绕转轴转动3.2度，拨臂末端刚好压下主板上的微动开关按键，完成触发动作；滑盖复位的时候，靠微动开关本身的回弹弹力带动支架回位，不需要额外加装复位弹簧，少一个零件就少一个故障点，这也是当年做功能机结构设计最核心的思路：在满足功能的前提下尽可能减少零件数量，压缩装配工序和成本。

　　设计思路上，这个零件完全是跟着整机堆叠边界倒推出来的，当年做这款机型的时候，主板厚度已经压到了1.2mm，滑盖模组和主板之间的净空间只有4.8mm，留给触发机构的安装空间极限是42mm长、28mm宽、6mm高，我们一开始想过用金属冲压件做触发拨杆，但是金属件需要做表面绝缘处理，不然容易和主板上的露铜点短路，而且冲压件的回弹一致性不好，批次公差大，最后还是选了POM材质注塑，POM的自润滑性好，往复摩擦的磨损量极低，不需要额外加润滑脂，也不会出现长期使用后卡涩的问题。框型主体的设计也是为了避让空间——框体中间的镂空位置刚好对应主板上的屏蔽罩凸起，不会和屏蔽罩产生干涉，同时框型结构比实心结构省了38%的材料，注塑冷却时间缩短20%，量产的时候单件成型周期只需要12秒，对当年动辄百万级的出货量来说，这点效率提升能省不少生产成本。

　　安装边界上，这个零件的轴向定位靠两端转轴位的轴肩完成，转轴直径2.4mm，和中框轴座的配合间隙控制在0.03mm到0.05mm之间，间隙太小转动卡涩，间隙太大触发行程不准；径向定位靠框体侧面的三个卡扣，卡扣和中框卡槽的配合过盈量是0.1mm，既能保证装配后不松动，又不会因为过盈量太大导致装配困难。触发拨臂的末端做了R0.8的圆角，避免长期按压微动开关导致开关按键表面磨损，拨臂和微动开关的初始间隙是0.3mm，保证滑盖在初始位置的时候不会误触发，滑盖推动到2/3行程的时候刚好完成触发，和用户的操作手感匹配——不会出现滑盖还没推到位就触发接听，也不会推到底还没触发的违和感。当年做手感调试的时候，我们找了二十个不同手型的测试人员盲测，调整了五次拨臂斜角和触发点位置，才把触发手感调到大部分人觉得舒适的力度，触发力度控制在1.2N左右，跟现在机械键盘的按键力度差不多，不会太硬推不动，也不会太松误触发。

　　其实现在回头看这类早年的功能机结构件，没有什么高精尖的技术，全是靠一点点磨公差、堆测试数据磨出来的经验，很多刚入行的设计师总想着做复杂的酷炫结构，其实消费电子的结构设计，核心就是在有限的空间里，用最低的成本、最少的零件，实现最稳定的功能，这个触发支架就是很典型的例子——整个零件没有多余的结构，每一个斜面、每一个卡扣、每一处圆角，都是为了实现功能、方便装配、提升可靠性服务的，哪怕是现在做智能硬件的内置结构设计，这套思路依然适用。
