适配Chicago卡环的磁性收纳托盘

　　在机加工、设备维保的日常作业场景里，卡环作为轴向限位的常用紧固件，规格零散、体积小巧，混放后极易出现规格错拿、零件遗失的问题，尤其是对应Chicago Brand/Medford Tool系列的14件卡环组，尺寸跨度从0.625英寸到2.5英寸不等，传统分格零件盒无法做到规格与尺寸的直观对应，作业时反复核对规格会占用大量有效工时。这款磁性托盘的设计完全围绕一线作业的实际痛点展开，没有多余的装饰性结构，所有设计细节都服务于快速取放、防滑固定、规格直观识别三个核心需求。

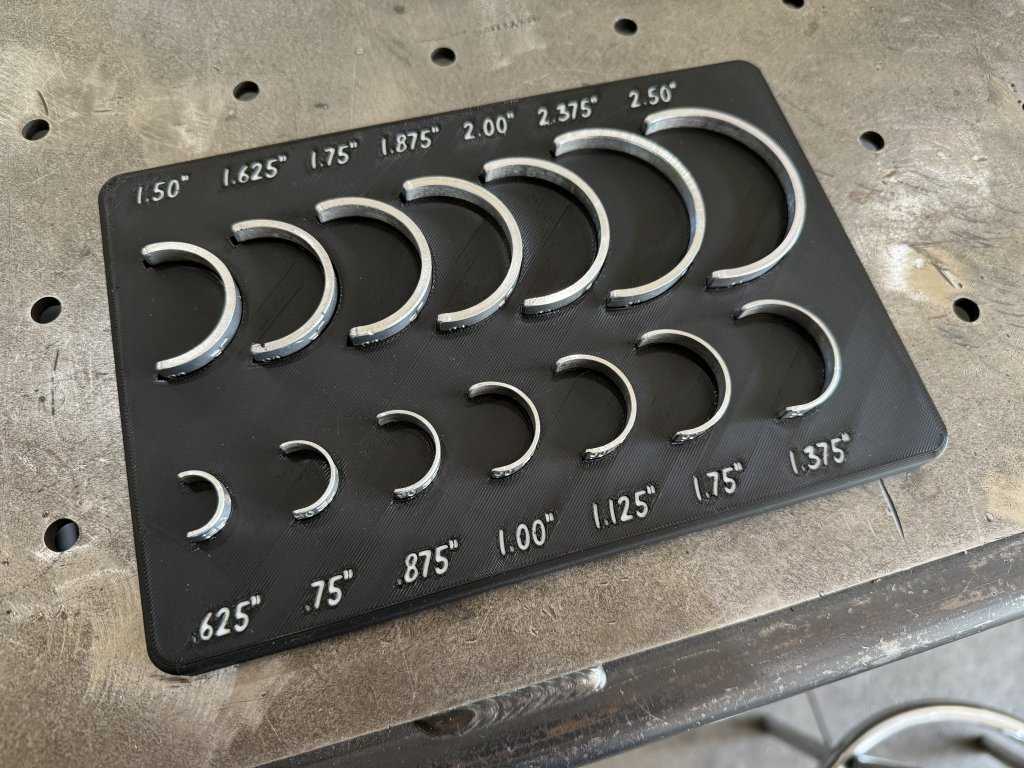

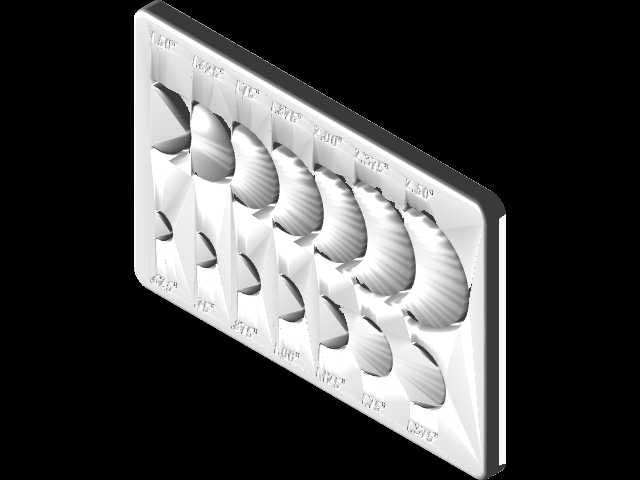

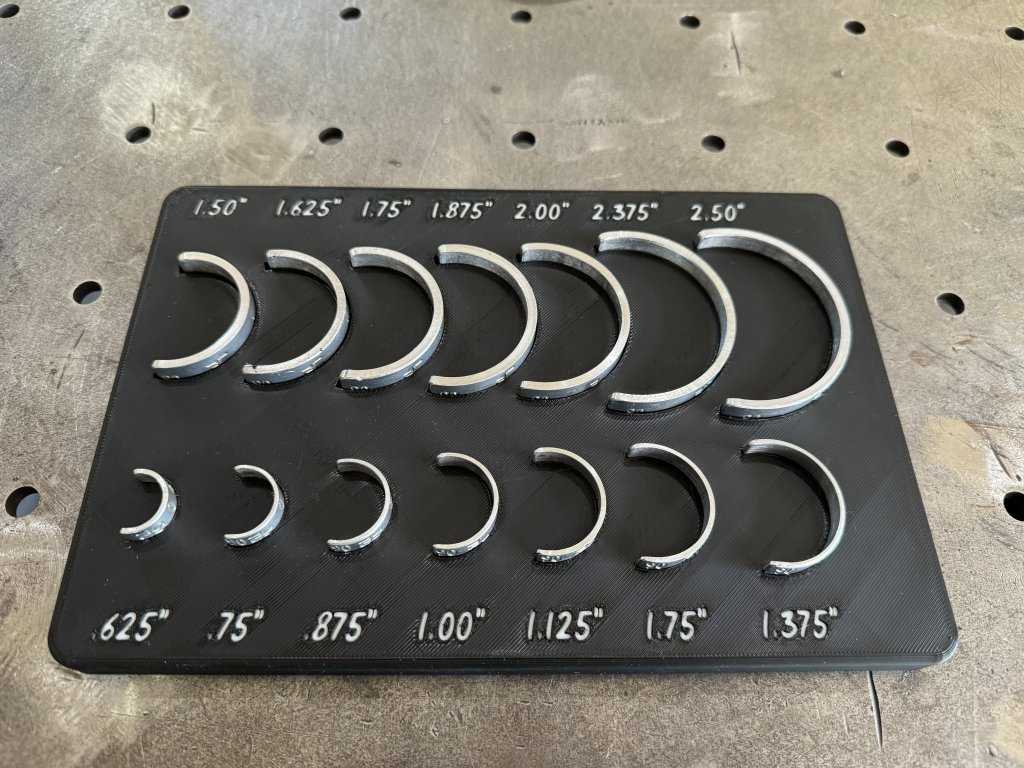

　　托盘本体采用平板式基体结构，每个卡环对应独立的半开放弧形卡槽，卡槽旁直接激光蚀刻对应英寸尺寸标识，从0.625英寸、0.75英寸、0.875英寸、1.00英寸、1.125英寸、1.375英寸、1.50英寸、1.625英寸、1.75英寸、1.875英寸、2.00英寸、2.375英寸到2.50英寸，覆盖该系列全套卡环的尺寸规格，取件时无需翻找核对，视线扫过标识即可直接定位对应规格的卡环，大幅减少装配、维保过程中的零件核对时间。半开放的卡槽结构没有设置全包围挡边，卡环取放时无需对准窄槽插拔，单手即可完成取件操作，符合车间作业时单手操作、另一手固定工件的实际操作习惯。

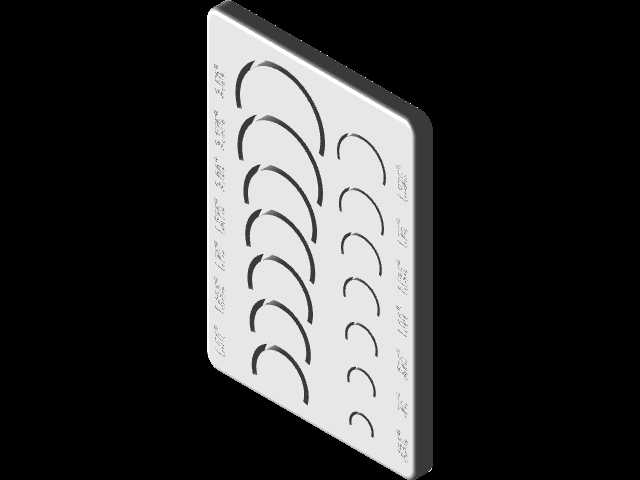

　　防滑固定的设计考虑了工具箱抽屉内的使用场景，基体底部预留四个1/2"x1/8"钕磁铁的安装位，安装时在打印至对应层高时暂停，嵌入磁铁后继续完成打印即可，磁铁嵌入后与基体底面齐平，不会出现凸起刮擦抽屉面板的问题，磁吸作用力可保证托盘在抽屉抽拉、搬运移动过程中不会出现滑移，避免托盘移位导致卡环散落。磁吸结构同时也支持将托盘临时吸附在机床金属侧壁、设备机架表面，在设备维保现场作业时，可将托盘就近固定在作业面旁的金属立面，无需额外占用工作台面空间，取件路径更短。

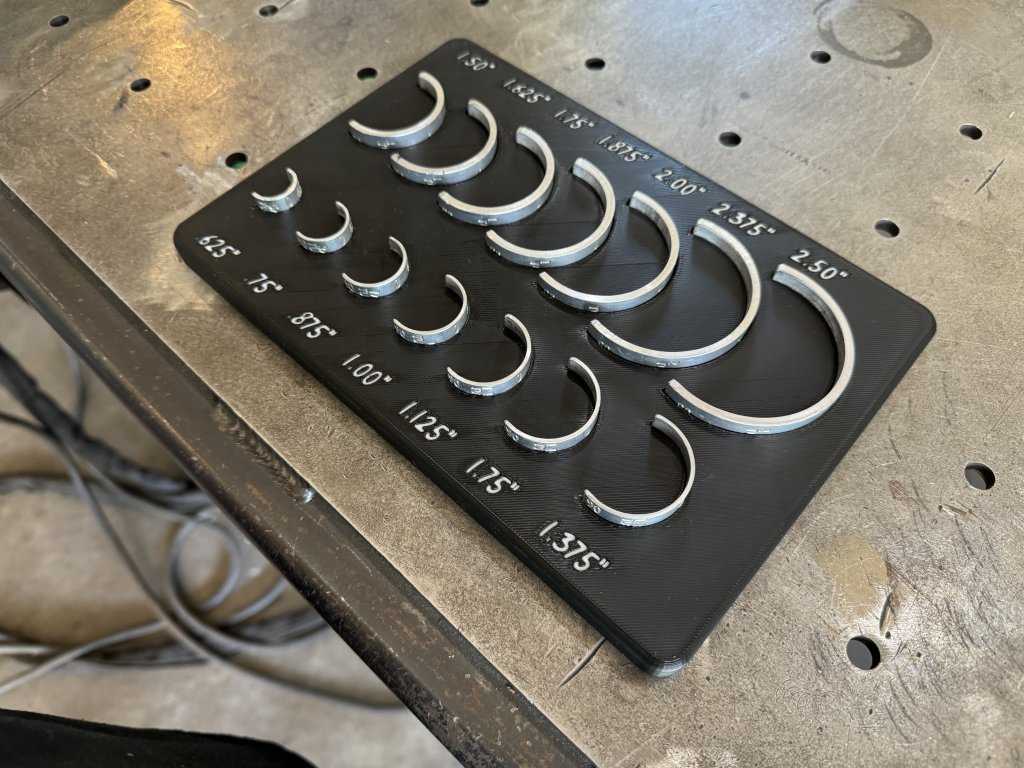

　　尺寸排布上采用上下两排的错位布局，小尺寸卡环设置在靠近操作者的下排区域，大尺寸卡环设置在上排区域，符合人手取件的动作范围，常用小规格卡环的取放动作幅度更小，长时间作业时可减少手部移动距离。卡槽的弧形轮廓与对应规格卡环的外径完全匹配，卡环放入后不会出现晃动窜动，即使托盘倾斜一定角度，卡环也不会从卡槽内脱出，同时卡槽深度设置为卡环厚度的1/2，卡环放入后上半部分露出基体表面，手指捏取时无需抠挖浅槽，捏取动作更顺畅。

　　基体的外形边界适配常规工具箱抽屉的内部尺寸，可直接放入标准尺寸的工具抽屉内，不会与抽屉内的其他工具产生干涉，平板式结构也可多个叠放存储，闲置时不会占用过多仓储空间。打印成型的结构可根据实际使用需求调整基体厚度，日常车间使用场景下选择常规填充率即可满足承重需求，若需在油污较重的加工车间使用，可选择耐油污的耗材打印，表面的蚀刻标识不会因油污附着、长期摩擦出现模糊脱落的问题，标识与基体为一体结构，不存在粘贴标签起翘、字迹磨损的隐患。

　　实际使用过程中，该托盘除了存放对应系列的卡环外，也可临时放置同尺寸规格的轴用挡圈、孔用挡圈等小型环形紧固件，卡槽的弧形结构对各类环形小零件都有较好的固定效果，磁性底座的设计也让托盘的放置场景不再局限于工作台面，在高空设备维保、大型设备现场拆装等场景下，都可以就近吸附固定，解决了现场作业时小零件无处放置、容易掉落遗失的问题。
