博世西门子滚筒烘干设备可调支撑脚结构

　　在家用洗衣烘干类家电的实际安装与长期使用场景中，设备的水平度直接影响运行稳定性，尤其是滚筒式烘干机在高速运转脱水、烘干阶段，若底部支撑存在高度差，会引发整机晃动、噪音超标，甚至长期偏载导致滚筒轴承、悬挂减震件的提前损耗，这类可调支撑脚就是为解决该类问题设计的专用支撑调平部件。

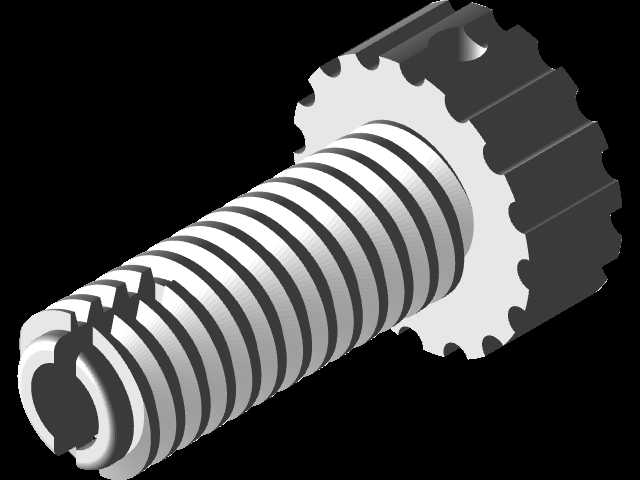

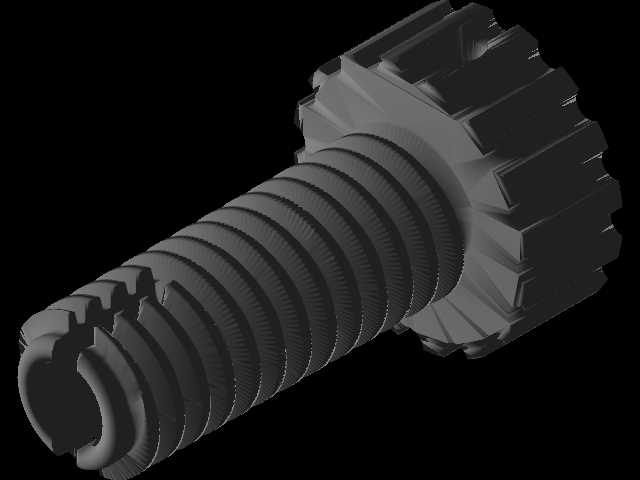

　　从结构设计来看，该支撑脚采用一体式螺纹调节结构，主体为带连续外螺纹的柱身，底部集成带防滑齿纹的法兰支撑盘，顶部设置与设备底部安装位匹配的卡接定位结构，无需额外紧固件即可卡入设备底座的预留安装孔内，安装时无需复杂工具，手动旋转底部带滚花的法兰盘即可通过螺纹副的旋合长度变化调整单脚支撑高度，适配不同平整度的安装地面，比如家庭洗衣区常见的瓷砖地面轻微坡度、阳台地面的找坡高差，都可以通过四个支撑脚的独立调节实现整机的水平校准。

　　柱身的螺纹采用大螺距梯形螺纹设计，相比普通三角螺纹，其承载能力更强，调平过程中转动更顺滑，不会因为整机重量压覆出现螺纹卡滞，同时螺纹段的长度预留了足够的调节行程，可覆盖常规家用场景下15-25mm的地面高差调节需求，满足绝大多数家庭安装环境的调平余量要求。底部法兰盘的外圆周设计有径向滚花齿，增大手动旋转时的摩擦力，即使手上沾有少量水渍也能顺利转动调节，无需借助扳手等工具，降低普通用户的安装操作门槛；法兰盘的底面做了微幅的磨砂防滑处理，与瓷砖、木地板、水泥地面接触时都能提供足够的静摩擦力，避免设备运行过程中出现支撑脚滑移、走位的问题，保障调平后的状态长期稳定。

　　顶部的卡接结构采用开口弹性卡爪设计，卡入设备底座的安装孔后，卡爪会自动弹开卡在安装孔的内侧限位台阶上，既可以保证支撑脚与设备底座连接不脱落，又保留了转动调节时的自由度，调节过程中支撑脚可顺畅旋转，不会与底座发生卡涩。柱身的中段还设计了限位凸台，当调节到最大设计高度时，凸台会与底座安装孔的下端面接触，避免过度旋出导致支撑脚从底座脱落，同时也能提示用户已达到调节上限，防止超出行程使用导致螺纹啮合长度不足引发支撑失效。

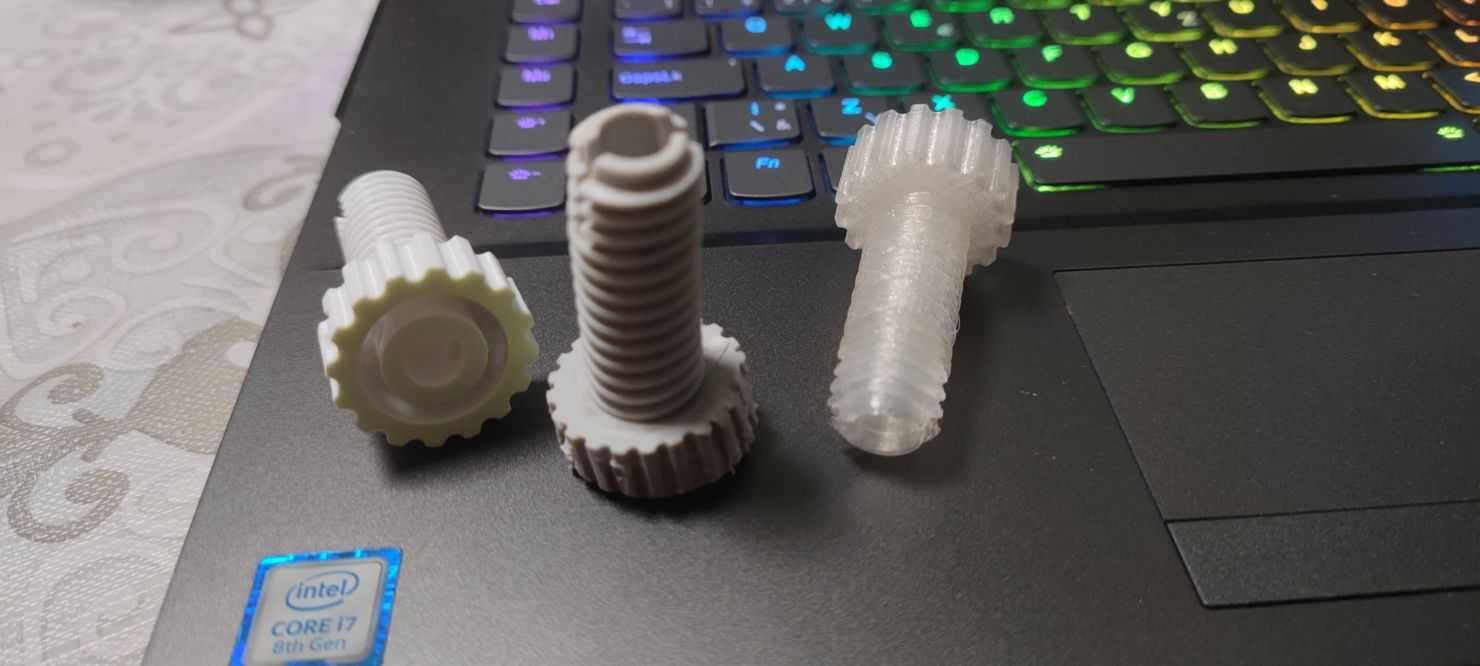

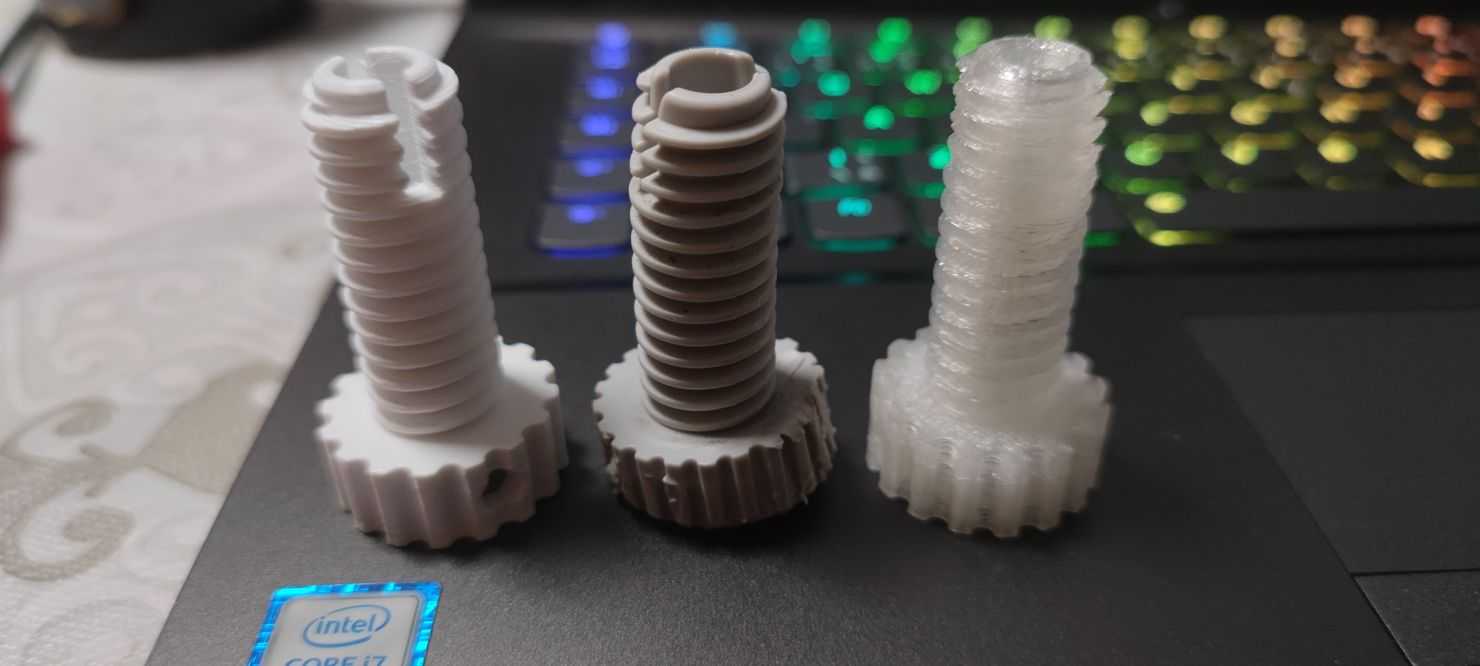

　　从材质适配角度，该类支撑脚采用高强度耐磨工程塑料注塑成型，相比传统的金属支撑脚，其具备更优异的耐水、耐洗涤剂腐蚀性能，在洗衣烘干区域长期处于高湿度、偶尔沾到洗衣液、柔顺剂的环境下，不会出现生锈、腐蚀剥落的问题，同时工程塑料的阻尼特性可以吸收一部分设备运行时传递到地面的振动，降低运行噪音传导，相比金属脚与硬质地面直接接触的硬连接，减震降噪效果更明显。

　　在实际建模过程中，需要重点关注螺纹段的螺距、牙型角与设备底座安装位的匹配性，卡爪的弹性变形量要满足安装时的插入力要求，既要保证安装时能顺利压入安装孔，又要保证卡入后有足够的拉拔力防止脱落；底部法兰盘的直径设计要兼顾支撑稳定性与外观协调性，直径过大会影响设备底部的美观，直径过小则会导致支撑压强过大，在软质木地板上使用时容易压出凹痕，该款支撑脚的法兰直径经过匹配设计，既保证了足够的支撑面积降低地面压强，又不会突出设备底部轮廓影响外观。

　　安装边界方面，该支撑脚的最小安装高度为螺纹完全旋合时的整体高度，对应设备底部离地面的最小间隙，可满足设备底部通风、排水的间隙要求，避免设备底部直接贴地导致潮气积聚腐蚀底座；最大调节高度时，螺纹啮合长度保留了足够的安全啮合圈数，保证在满载衣物运行时的支撑强度，不会出现螺纹滑牙、支撑断裂的问题。四个支撑脚配合使用时，可通过对角调节的方式快速完成整机水平校准，调节完成后无需额外锁止结构，依靠设备自身重量压覆产生的螺纹副摩擦力即可保持调节高度不变，长期使用不会出现高度自行变化的问题。

　　在结构细节处理上，柱身与法兰盘的衔接处做了圆角过渡，避免注塑成型时出现应力集中，提升部件的整体抗冲击强度，即使设备移动过程中出现轻微磕碰，也不会出现衔接处断裂的问题；顶部卡爪的开口处做了导向倒角，安装时可以自动对准安装孔，降低用户安装时的对位难度，无需反复调整角度即可顺利卡入。
