适配3D打印的射箭瞄准镜结构设计方案

　　射箭瞄准镜作为射箭运动中辅助射手提升瞄准精度的核心配套部件，其结构合理性直接影响射手的实际使用体验与射击命中率，本次设计的适配3D打印制作的射箭瞄准镜，从民用射箭运动的实际使用场景出发，兼顾了轻量化、易加工、装配调试便捷的多重需求，可适配多数主流竞技反曲弓、复合弓的安装接口，满足业余射箭爱好者、入门级竞技射手的日常训练使用需求。

　　从实际应用场景来看，这类瞄准镜主要安装于弓身的瞄准架位置，射手在拉弓靠位完成后，通过瞄准镜内的准星参照对准目标区域，抵消裸眼瞄准的视差偏差，相比传统的金属机械瞄准具，带光学放大结构的瞄准镜能够让射手更清晰地观察靶面细节，尤其在18米、30米等中远距离射箭场景下，能够有效降低瞄准的视觉疲劳，提升长时间训练的瞄准一致性。设计过程中首先考虑了户外使用的环境特性，整体结构无外露的细小易脱落零件，所有活动配合位置都预留了足够的公差间隙，避免温湿度变化导致的结构卡滞，同时外壳的流线型轮廓能够降低开弓撒放瞬间的气流扰动对瞄准稳定性的影响。

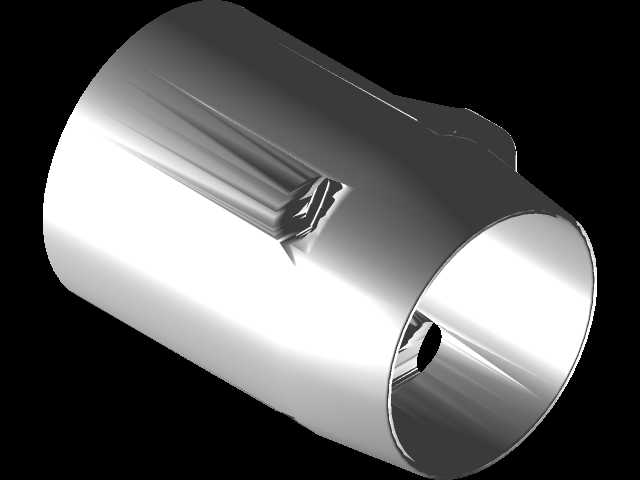

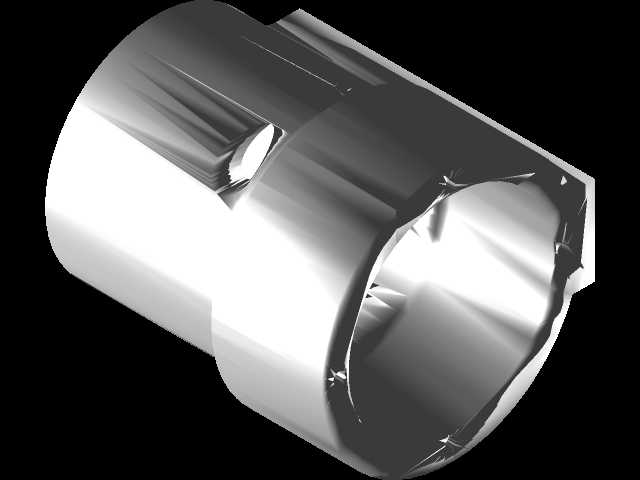

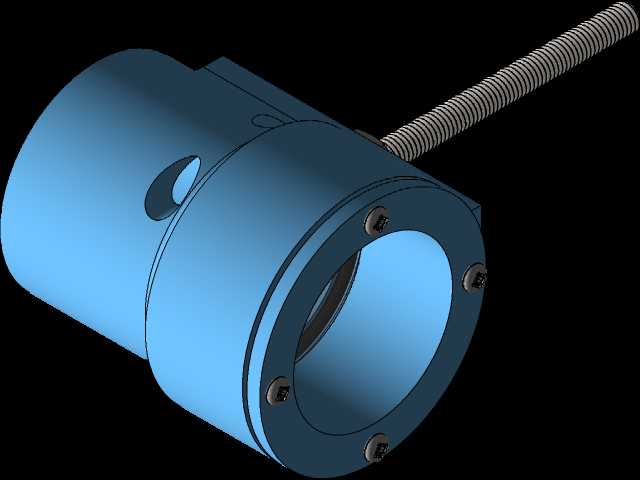

　　功能特性层面，该瞄准镜采用模块化的结构拆分设计，将镜筒外壳、准星调节机构、安装固定座拆分为独立的可打印部件，无需额外的复杂金属加工工序，普通FDM3D打印机即可完成全部零件的制作，打印完成后仅需配合标准规格的透镜、紧固螺丝即可完成总装。调节机构采用螺纹副配合的微调结构，射手可以根据自身的射距习惯，分别对上下、左右两个维度的准星位置进行微调，每一圈调节的位移量经过精准测算，能够对应常规射箭靶场不同距离的弹道偏移量，调节完成后通过侧面的顶丝即可锁止位置，避免射击过程中的震动导致准星偏移。镜筒内部设计了遮光阑结构，能够减少侧面杂光进入透镜形成的眩光，在强光户外环境下也能保证准星成像清晰，不会因为光线反射干扰射手的瞄准判断。

　　设计思路上，优先考虑了3D打印工艺的成型限制，所有零件的壁厚均控制在1.2mm-2.5mm区间，既保证了结构强度，又能尽可能降低整体重量，避免瞄准镜过重导致弓身重心偏移，影响射手的持弓稳定性。所有悬空打印的位置都设计了45度以内的自支撑角度，打印时无需添加额外的支撑结构，减少后处理的工作量，同时避免支撑拆除后留下的表面瑕疵影响零件的配合精度。安装接口部分采用了行业通用的燕尾槽结构，能够直接卡在多数标准瞄准架的导轨上，安装时仅需拧紧侧面的紧固螺丝即可完成固定，无需额外定制转接配件，适配性覆盖了市面上绝大多数入门级到进阶级的射箭器材。

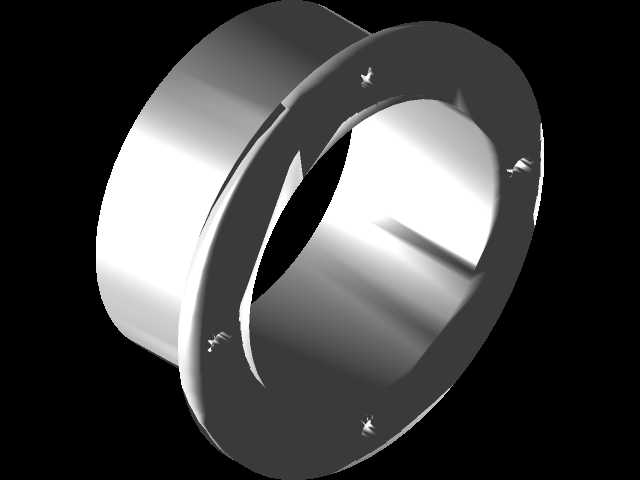

　　外形尺寸与安装边界方面，整体镜筒长度控制在85mm，最大外径32mm，安装座的突出高度为22mm，安装完成后整体不会超出弓身的侧面轮廓，避免在携行过程中发生磕碰损坏。调节旋钮的直径设计为12mm，表面带有防滑的滚花结构，射手佩戴射箭护指手套时也能顺畅完成调节操作，无需摘下手套额外操作。透镜安装位置预留了0.2mm的台阶公差，能够卡入直径28mm的标准亚克力或光学玻璃透镜，安装后通过前端的压圈固定，不会因为射击时的往复震动出现透镜松动移位的问题。整体结构的活动部件之间预留了0.15mm的配合间隙，使用PLA、PETG等常见3D打印材料制作时，无需额外打磨即可顺畅装配，配合面的摩擦阻力适中，调节时既不会过于松旷导致定位不准，也不会因为阻力过大导致调节卡顿。

　　从实际使用的可靠性角度出发，结构上避免了应力集中的直角过渡，所有受力位置都做了R2以上的圆角处理，3D打印完成后能够承受常规射箭过程中的震动载荷，不会出现安装座断裂、调节机构滑牙等常见问题。外壳的外轮廓没有尖锐的凸起边缘，使用过程中不会剐蹭射手的衣物或者护具，携行时也不会刮伤弓包的内部面料。针对不同射手的使用习惯，准星位置预留了更换不同规格准星芯的接口，射手可以根据自身的视力情况、靶场的光线条件更换不同直径、不同颜色的准星插件，无需重新制作整个瞄准镜结构，进一步提升了配件的通用性与使用寿命。
