霍尔曼868MHz车库门遥控器外壳结构设计

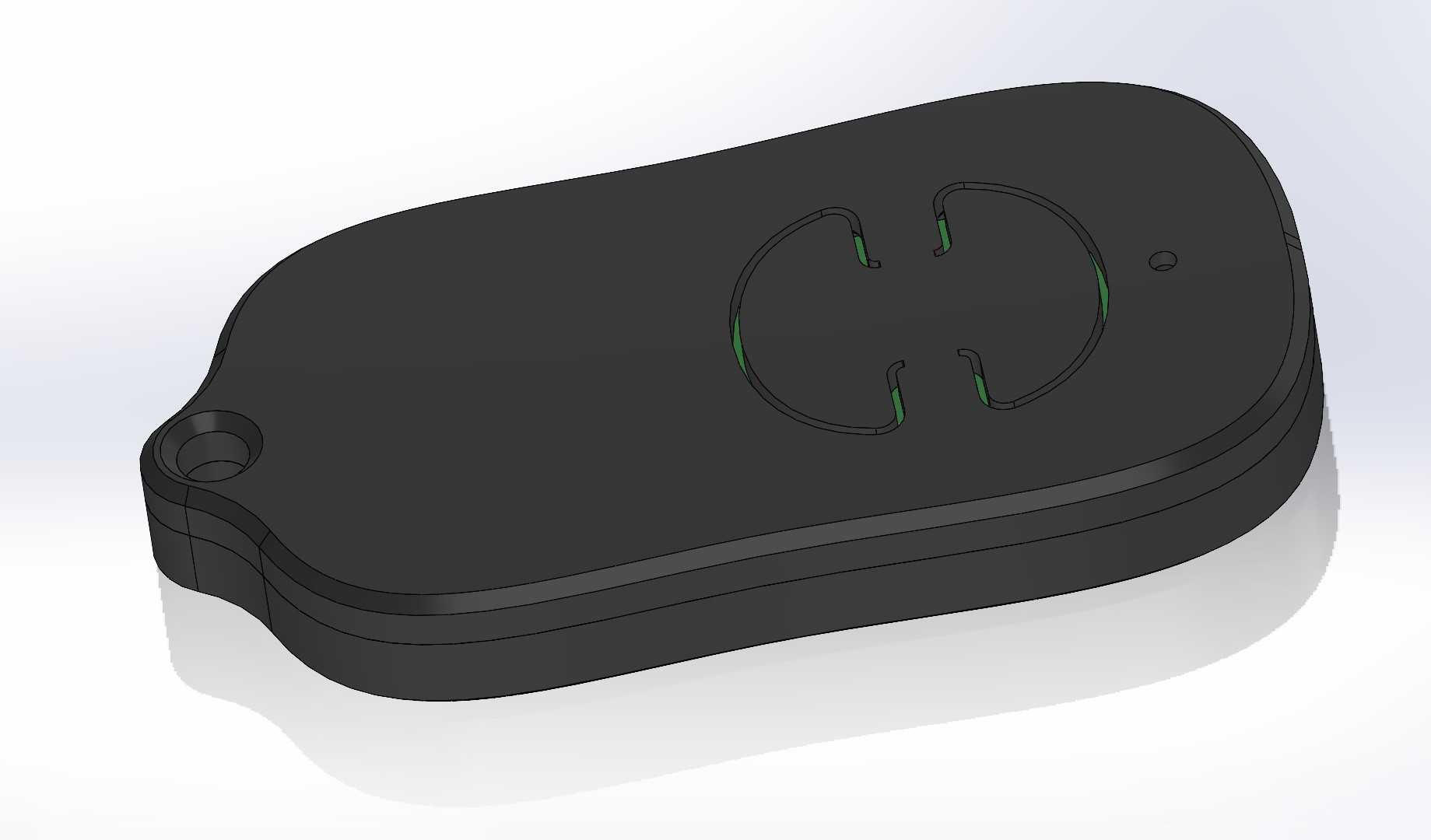

　　这款遥控发射端的外壳结构，主要适配民用及商用场景下的翻板车库门、庭院平移门、小型电动道闸的近距离无线控制需求，日常使用中用户多将其挂载于钥匙串上，随身携带完成门体的启闭操作，因此结构设计全程围绕随身便携、按键防误触、跌落防护三个核心使用痛点展开。从外形轮廓来看，整体采用无尖锐棱角的长椭圆弧面造型，单侧延伸出带贯通安装孔的挂耳结构，挂耳孔的孔径适配标准钥匙圈、登山扣的穿装尺寸，挂耳与主体壳体的衔接位置做了渐变加厚的过渡处理，避免日常携带过程中挂耳受拉扯应力出现断裂问题。壳体上下盖采用止口咬合的装配方式，周圈止口的配合间隙控制在0.1mm以内，既可以保证装配后壳体无明显拼缝，也能在日常泼溅、小雨环境下阻挡水汽进入壳体内部，

　　保护内部的射频发射板、纽扣电池仓不受潮损坏。壳体正面的按键区域做了下沉式的环形凹槽设计，四个触发按键沿环形槽的十字方向分布，每个按键的触发行程预留1.2mm的按压空间，按键周边的凸起环边高度比按键顶面高出0.8mm，即使遥控器放在口袋、包袋中受到挤压，也不会直接压到按键触面，有效降低误触发导致门体意外启闭的风险。壳体侧面的分型线沿壳体最大轮廓线布置，上下盖装配后无需额外打胶，依靠周圈均匀分布的卡扣即可完成锁紧，卡扣的扣合量设计为0.6mm，既可以保证日常使用中壳体不会受挤压松脱，后续更换电池时也可以用撬片沿分型线轻松拆开，不会造成卡扣断裂。从安装边界来看，壳体内部的容腔尺寸完全适配868MHz频段的标准射频发射板，

　　电池仓位置预留CR2032纽扣电池的安装空间，仓内设置两个定位筋条，刚好卡住电池的边缘，避免设备跌落时电池移位导致供电中断。壳体的壁厚均匀控制在1.8mm，所有转角位置都做了R0.5以上的圆角过渡，既适合注塑生产时的熔胶流动，减少缺胶、缩水的成型缺陷，也能在1.2米高度自由跌落至水泥地面时，通过弧面分散冲击力，避免壳体开裂。射频信号的穿透设计上，壳体整体采用ABS工程塑料材质，无金属嵌件遮挡信号发射方向，正面按键区域的薄壁位置厚度控制在1mm，不会对868MHz的射频信号造成过度衰减，保证空旷环境下的有效控制距离满足日常使用需求。壳体表面采用细晒纹的表面处理，日常手持接触时不易残留指纹和划痕，长期使用也不会出现明显的外观老化痕迹。

　　考虑到批量生产的工艺性，所有的加强筋厚度都控制在壳体壁厚的60%以内，筋条与壳体壁的衔接位置做了斜度过渡，避免注塑成型时筋条背面出现缩痕，影响外观平整度。内部的PCB板定位柱高度统一，柱端预留热熔固定的余量，装配时将PCB板卡入定位柱后，通过热熔柱头即可完成板件的固定，无需额外打螺丝，减少装配工序的同时也避免螺丝松动导致的板件移位。挂耳位置的内孔边缘做了R0.3的圆角处理，避免钥匙圈长期摩擦挂耳孔边缘造成的磨损断裂，挂耳区域的背面额外加了两条交叉加强筋，提升挂耳的抗拉扯强度，即使承受5kg的拉力也不会出现断裂问题。
